一、UDP以太网帧格式

以太网帧

名称	Preamble	SFD	dst MAC	src MAC	length/Type	Data and  pad	FCS
字节	7	1	6	6	2	46~1500	4
备注	0x55	0x5D

Preamble：前导码，7个字节，用于数据传输过程中的双方发送、接收的速率的同步

SFD：帧开始符，1个字节，表明下一个字节开始是真实数据（目的MAC地址）

dst MAC：目的MAC地址，6个字节，帧的接受者

src MAC：源MAC地址，6个字节，帧的发送者

Length：长度，2个字节，帧数据字段的长度，但不代表数据字段长度能够达到（2^16）字节

Type：类型，2个字节，指明帧中数据的协议类型，比如常见的IPv4中ip协议采用0x0800

Data and Pad：数据与填充，46~1500个字节，包含了上层协议传递下来的数据，如果加入数据字段后帧长度不够64字节，会在数据字段加入“填充”至达到64字节

FCS：帧校验序列，4个字节，对接收网卡（主要是检测Data and Pad字段）提供判断是否传输错误的一种方法，如果发现错误，丢弃此帧。目前最为流行的用于FCS的算法是循环冗余校验（cyclic redundancy check –CRC）

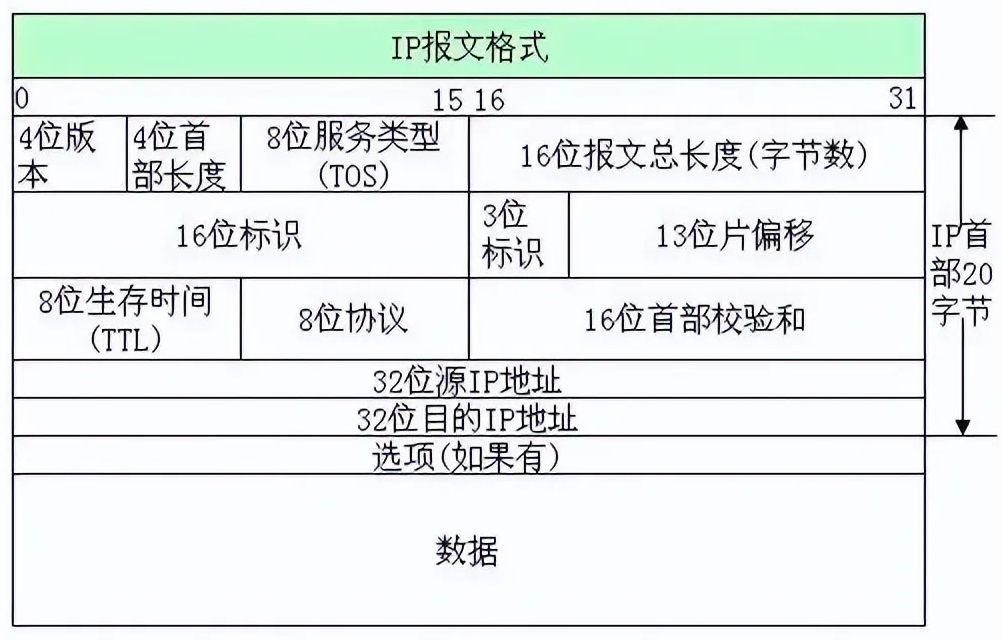

IP报文格式就是前面表格中Data and Pad部分

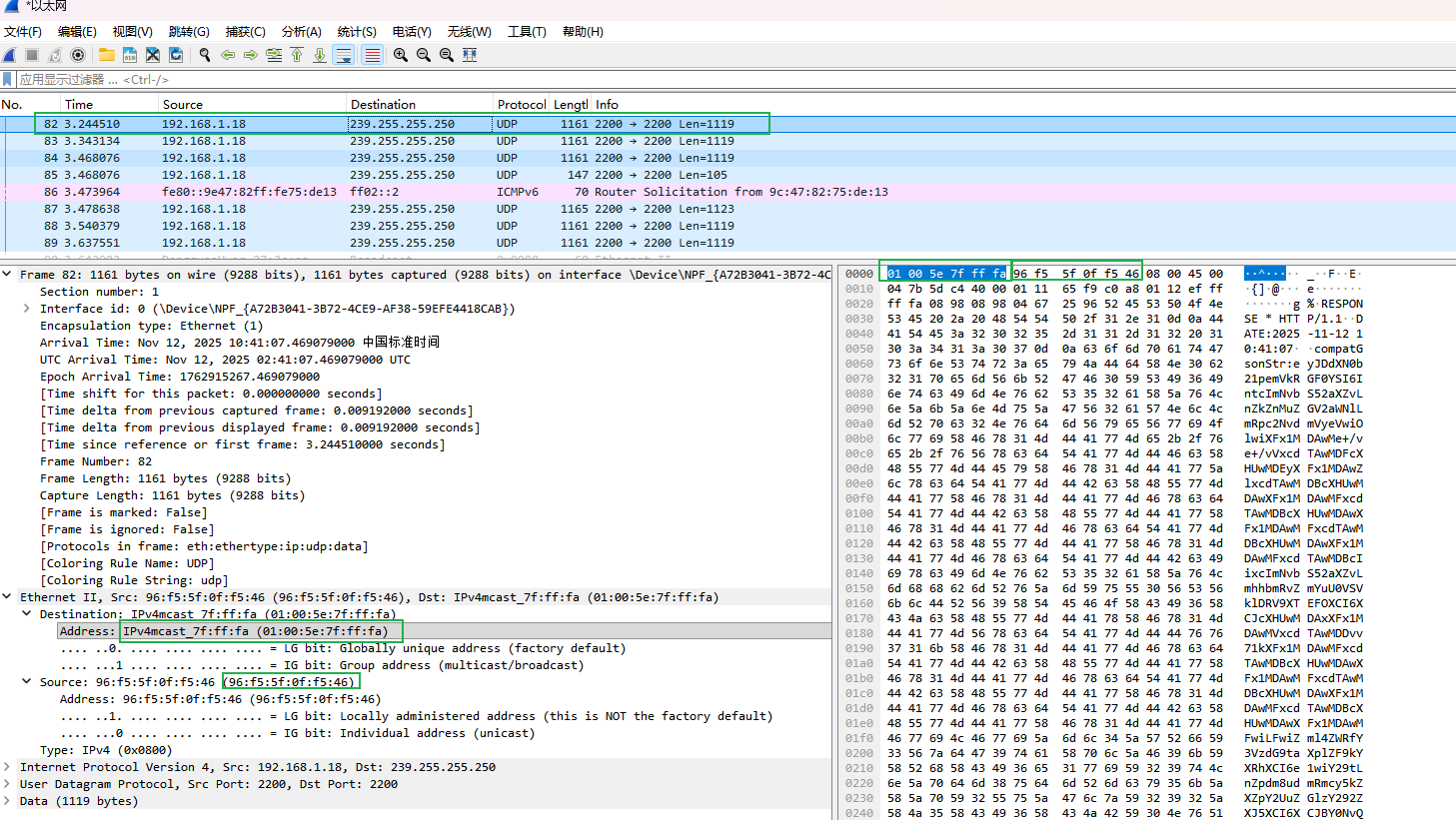

这报文格式可以通过网络工具找到UDP报文对比熟悉下

UDP格式不再细说，不明白可以百度找下有很多，后面直接讲FPGA怎么发送数据帧
