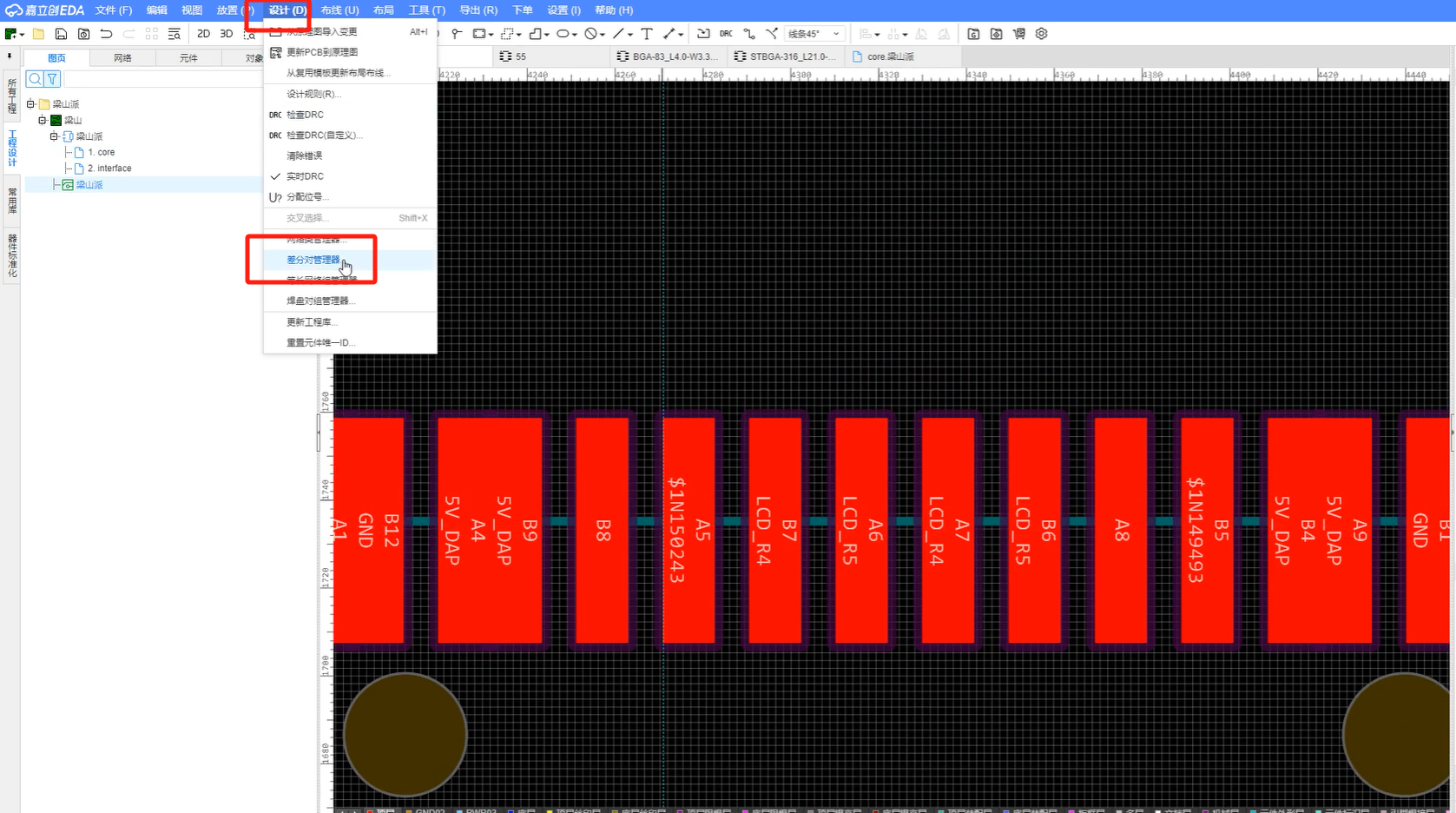

PCB常用规则

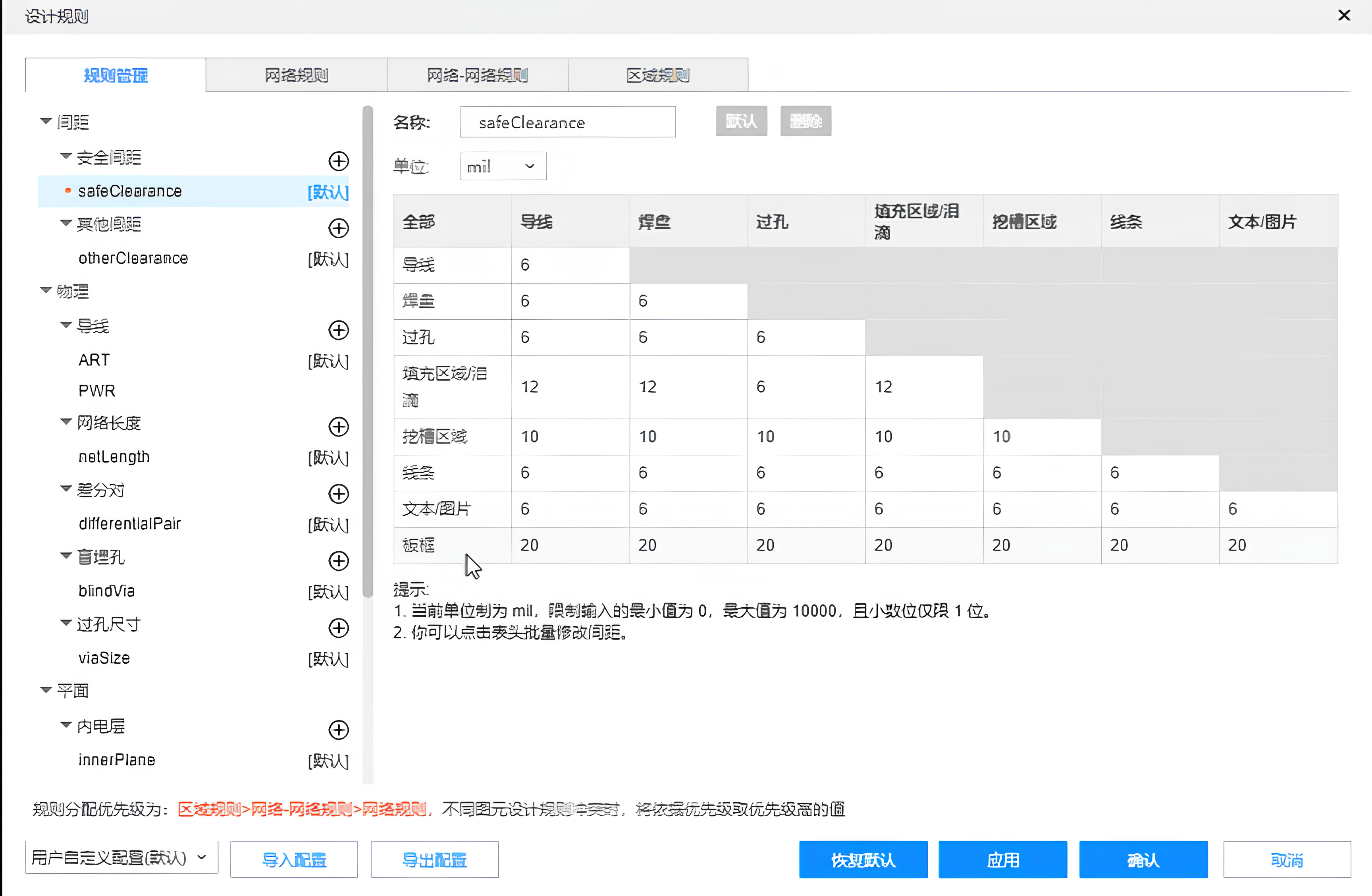

间距规则
线宽和线距的设置（具体根据板子密度）【常用设置】
6/6
8/8
10/10
布线线宽规则

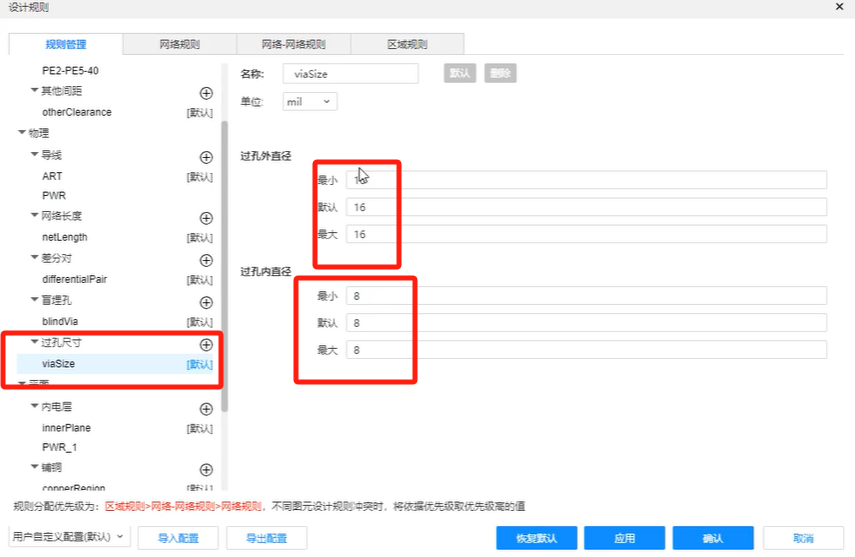

过孔规则设计
1A电流从表层到内层
8/14(内直径/外直径)
2个10/20
3个8/16
2个12/24

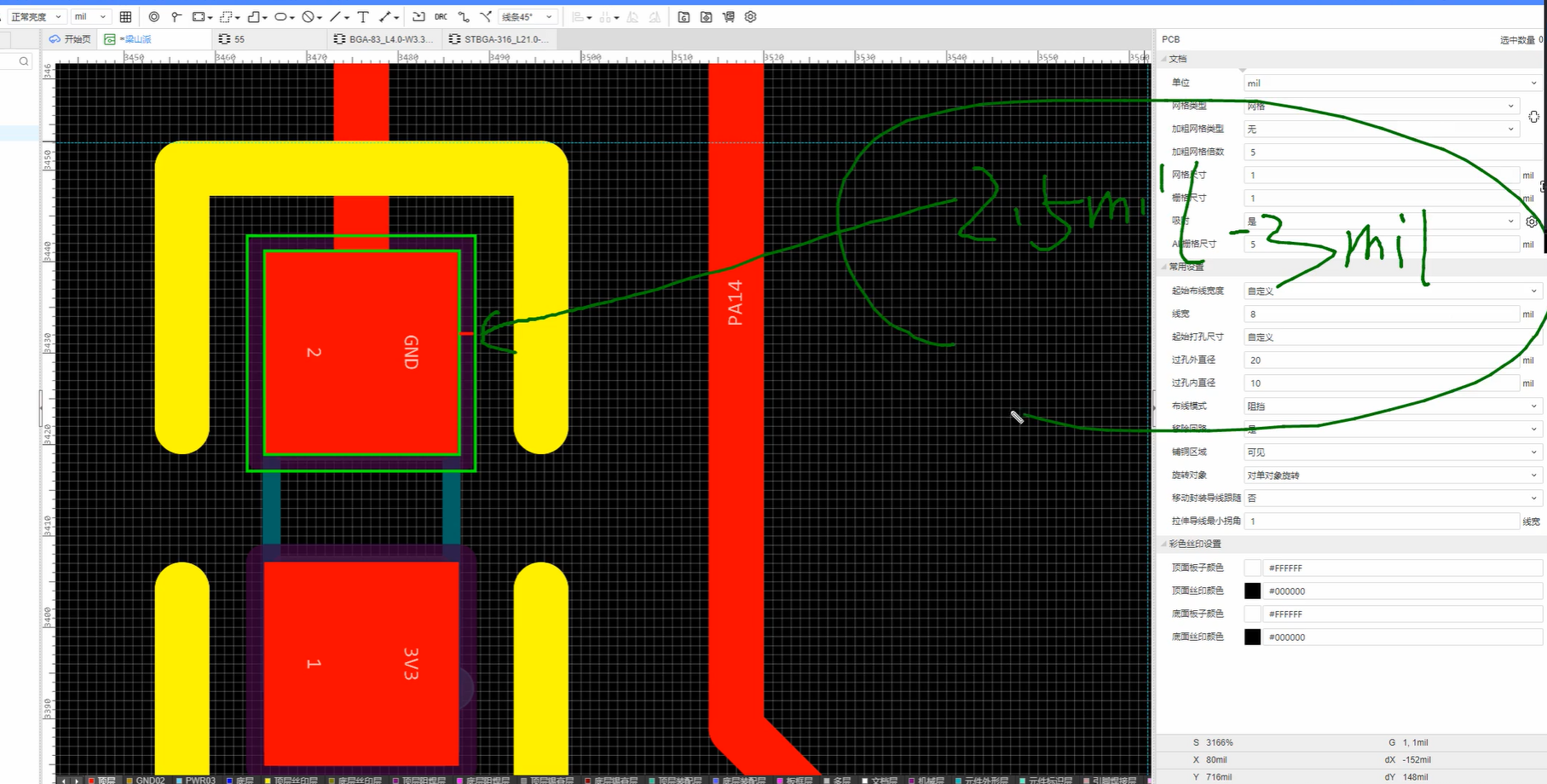

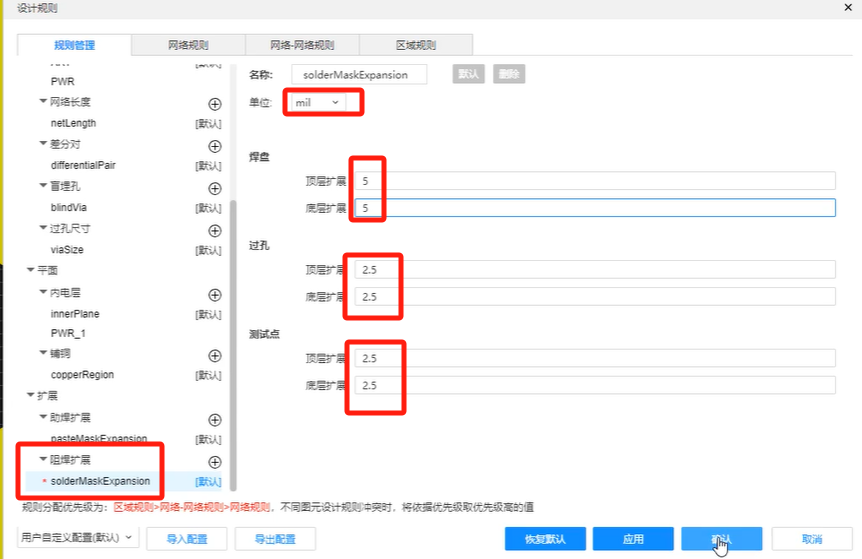

阻焊的设计（有阻焊的地方即开窗的位置）
因为焊盘设计后 实际情况下会有误差 使焊盘设计小于理想情况 而阻焊的设计则是为了填补误差的这一部分
铜皮规则设置（快捷键F4）

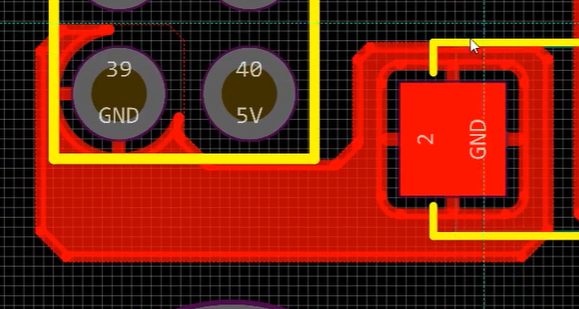

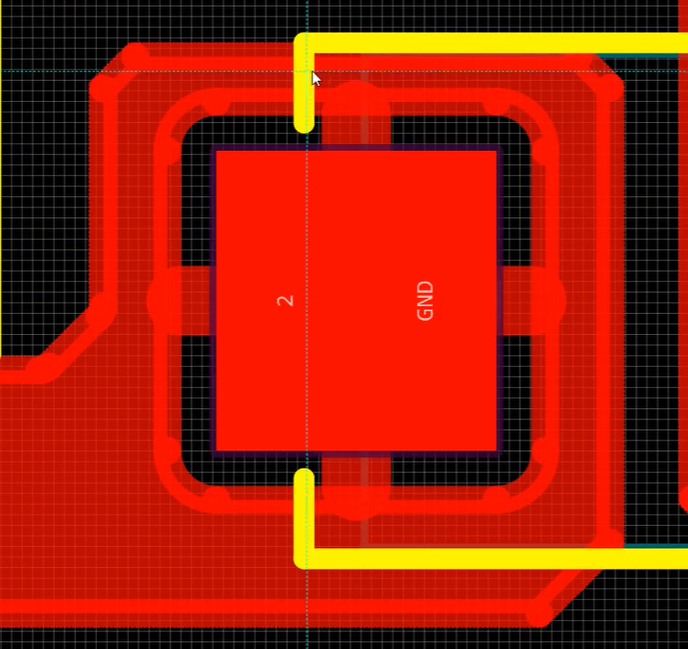

十字连接（好处：好焊接）【推荐十字连接】<发散>

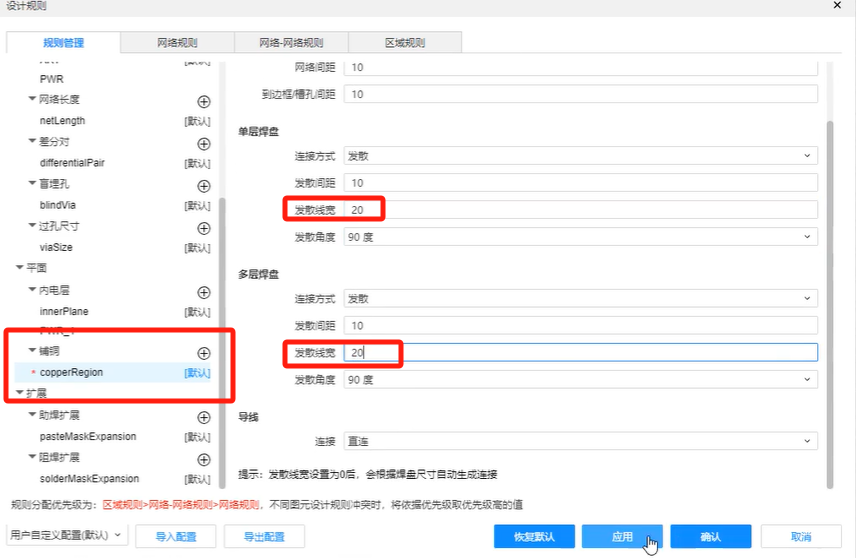

可调节发散线宽 使载流能力增强
全连接（载流能力强 可搭载电流更大>5A）

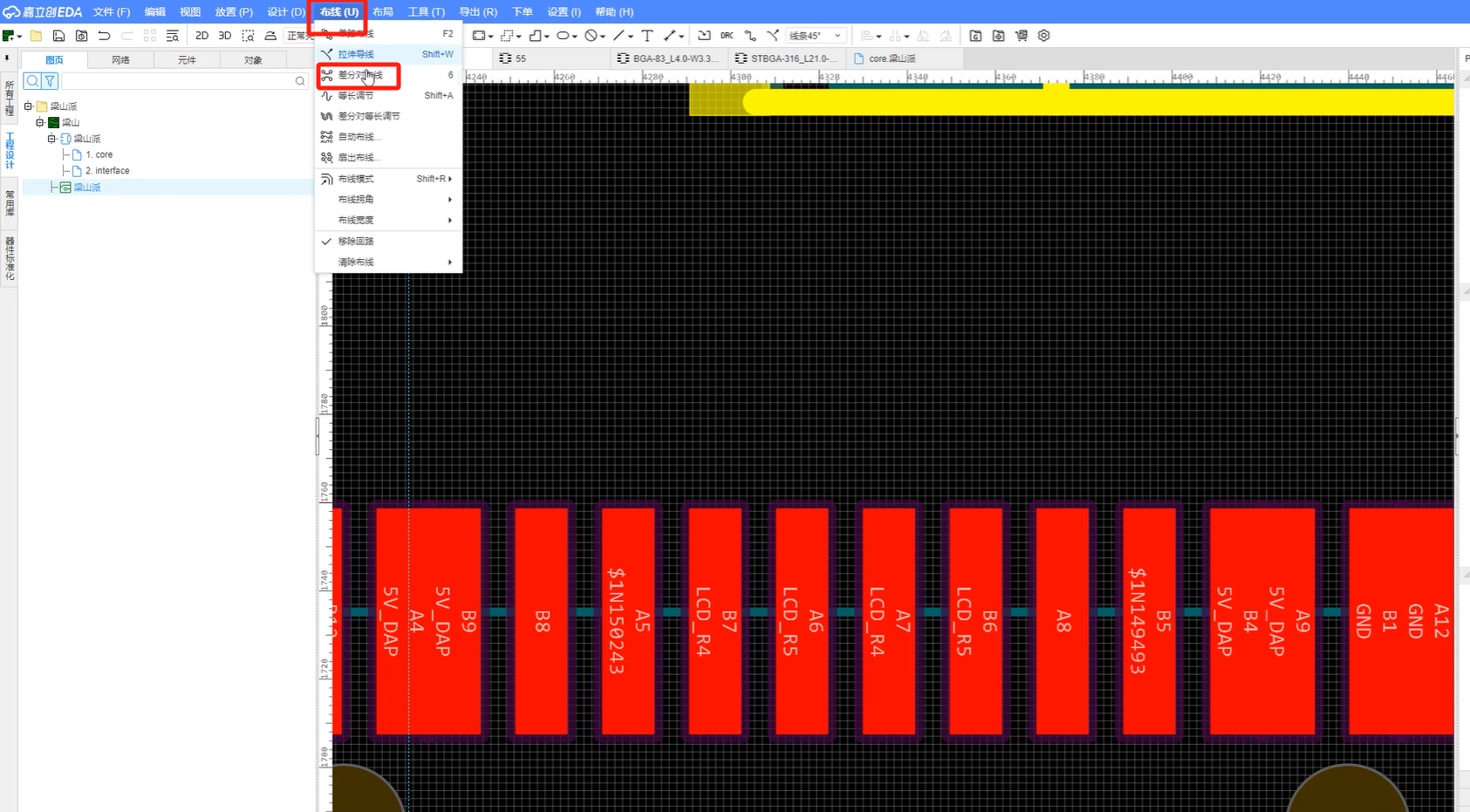

差分的添加与差分规则
原理：使用差分的原因：抗干扰能力强
设计

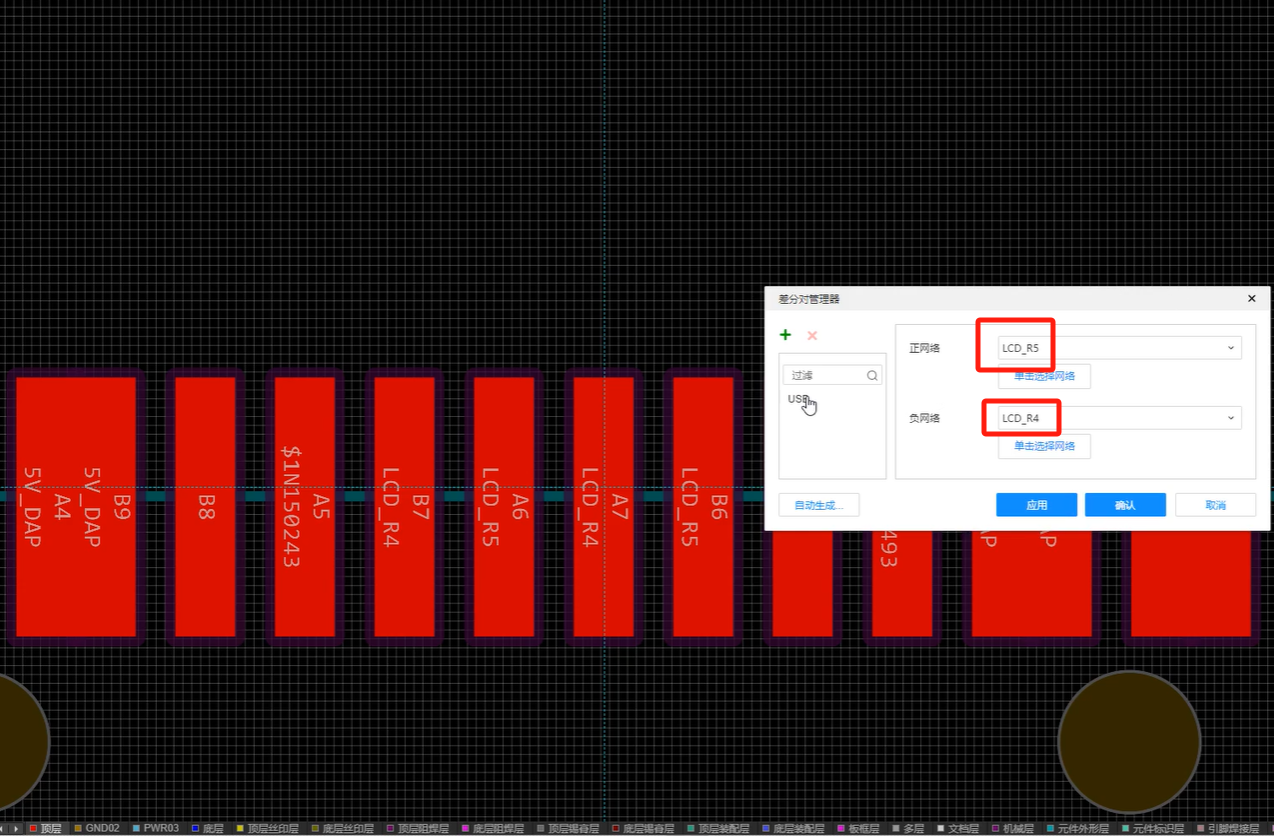

添加正网络和负网络
差分布线
差分布线 间距尽量不要小于4也不要过大

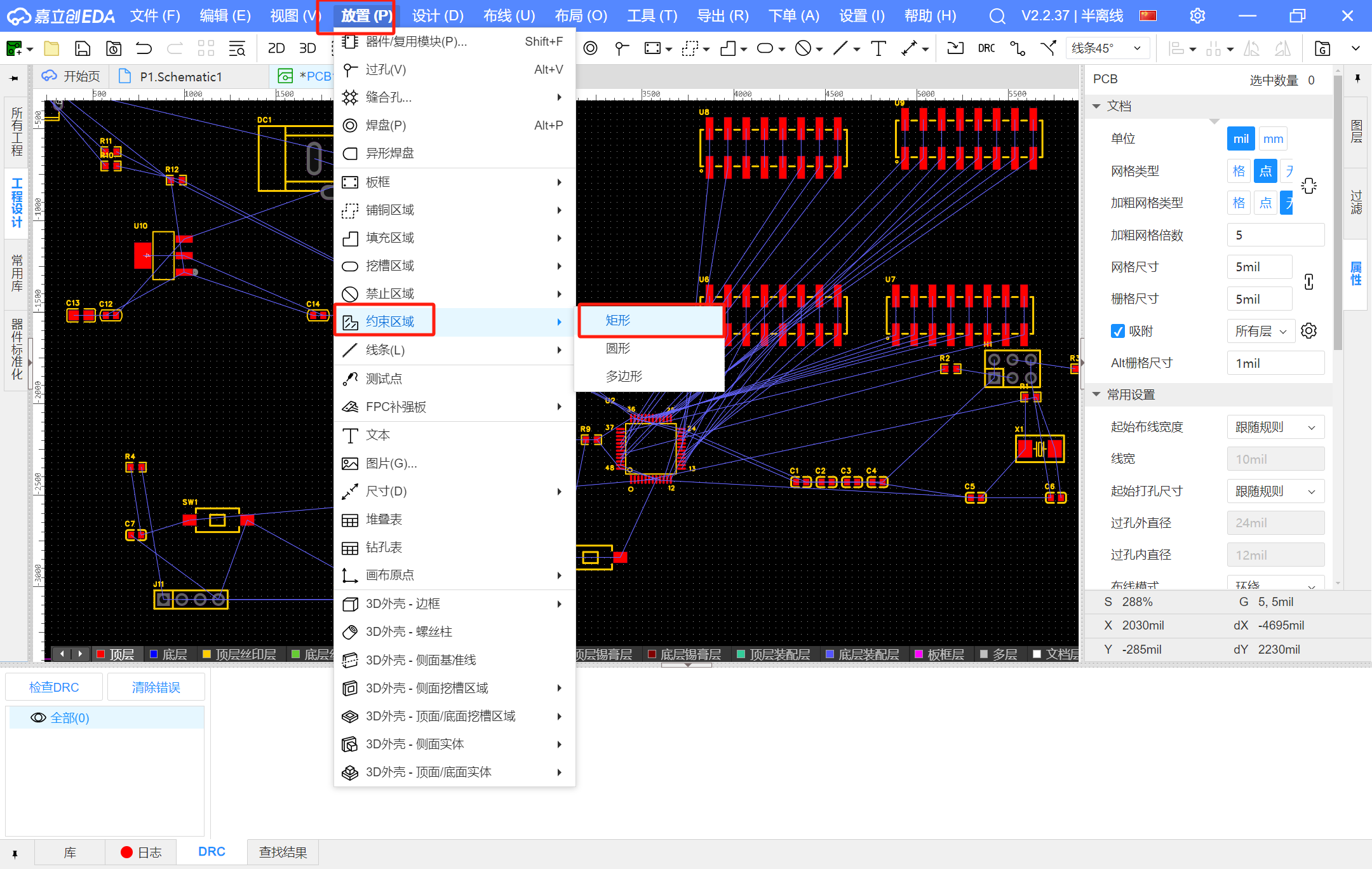

区域规则（可单独设置线宽线距）

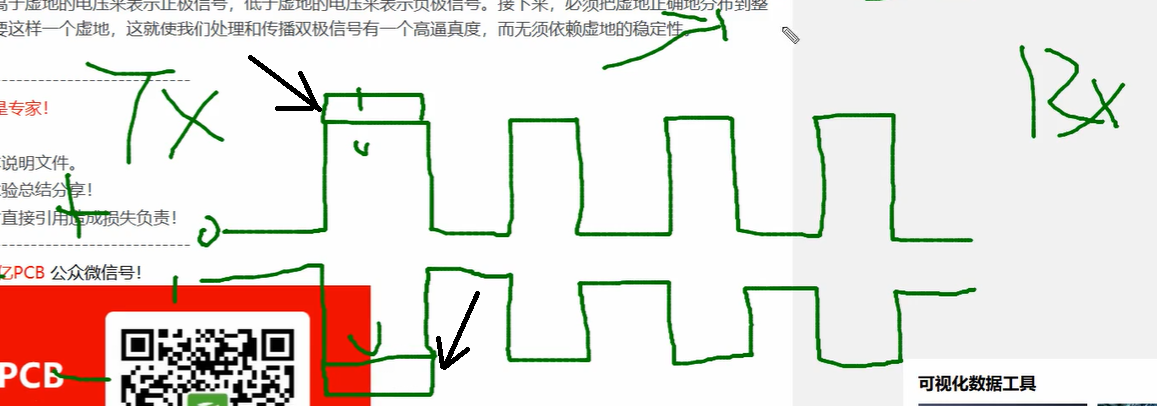

网络长度规则的设置（设置pcb网络连接等长）
等长调节 | 嘉立创EDA专业版用户指南
