网络协议设计原则简介和资料推荐

这里将详细阐述网络协议设计原则，并展示这些原则如何体现在实际协议中。

1. 常用原则及示例

1.1. 分层原则 (Layering Principle)

1.1.1 核心思想

        "各司其职，分层负责" - 将复杂系统分解为功能明确的层次，每层只与相邻层交互。

1.1.2 实际协议体现

TCP/IP 模型：

// 清晰的层次边界
struct protocol_stack {ApplicationLayer app;      // HTTP, FTP, DNS - 用户数据TransportLayer transport;  // TCP, UDP - 端到端通信NetworkLayer network;      // IP, ICMP - 路由和寻址LinkLayer link;           // Ethernet, WiFi - 本地传输PhysicalLayer physical;    // 信号传输
};

PCIe 协议栈：

struct pcie_hierarchy {SoftwareLayer software;    // 设备驱动和应用TransactionLayer transaction; // TLP处理、流量控制DataLinkLayer data_link;   // 序列化、错误检测PhysicalLayer physical;    // 电气信号、编码
};

1.1.3 设计优势

• 关注点分离：每层专注于特定功能

• 独立演进：可以单独改进某一层而不影响其他层

• 互操作性：标准接口允许不同实现互通

1.2. 端到端原则 (End-to-End Principle)

1.2.1 核心思想

        "智能终端，简单网络" - 复杂功能应在通信端点实现，网络核心保持简单。

1.2.2 实际协议体现

TCP 的可靠性机制：

class TCPEndToEnd {
private:// 网络核心不保证可靠性NetworkLayer network;  // IP - 尽力而为的传输public:// 端点在应用层实现可靠性void ensureReliability(Data data) {// 序列号保证顺序assignSequenceNumbers(data);// 确认和重传机制while (!receiveAck(data)) {retransmit(data);adjustTimeout();}// 流量控制manageFlowControl();// 拥塞控制  implementCongestionControl();}
};

对比：在链路层实现可靠性的弊端：

// 不推荐的设计 - 过度工程化的链路层
class OverEngineeredLinkLayer {void transmitWithFullReliability() {// 每跳都进行错误恢复perHopErrorRecovery();perHopFlowControl();perHopCongestionControl();// 结果：网络复杂，性能低下}
};

1.3. 命运共享原则 (Fate Sharing)

1.3.1 核心思想

        "状态共存亡" - 通信相关的状态应与通信实体共存亡。

1.3.2 实际协议体现

TCP 连接状态：

class TCPConnection {// 连接状态与端点共存亡struct ConnectionState {uint32_t sequence_number;uint32_t ack_number;uint16_t window_size;Timer retransmission_timer;// 如果一端崩溃，所有这些状态自然消失};// 不会在网络中存储持久状态// 路由器不记得TCP连接信息
};

对比：违反原则的设计：

// 不良设计 - 在网络中存储状态
class StatefulNetwork {// 网络中路由器记住所有连接状态map<ConnectionID, ConnectionState> router_memory;// 问题：网络设备故障会影响所有连接// 恢复复杂，需要状态同步
};

1.4. 稳健性原则 (Robustness Principle)

1.4.1 核心思想

        "发送严格，接收宽容" - 发送方严格遵守规范，接收方宽容处理异常。

1.4.2 实际协议体现

HTTP 协议处理：

class HTTPProcessor {
public:// 发送方：严格遵循标准void sendStrictlyCompliantRequest() {string request = "GET /index.html HTTP/1.1\r\n""Host: example.com\r\n""Connection: close\r\n""\r\n";  // 严格格式network.send(request);}// 接收方：宽容处理各种变体void receiveAndParseTolerantly(string request) {// 容忍大小写变化if (toUpperCase(request).find("GET") != string::npos) {processAsGetRequest();}// 容忍头部顺序变化// 容忍多余的空格// 容忍缺失某些可选头部}
};

IP 协议处理：

class IPPacketHandler {void processPacketTolerantly(IPPacket packet) {// 容忍TTL不同实现if (packet.ttl > 0) {forwardPacket(packet);}// 容忍可选项的缺失// 容忍某些字段的非常规值}
};

1.5. 最小意外原则 (Principle of Least Astonishment)

1.5.1 核心思想

        "行为符合直觉" - 协议行为应该符合用户的合理预期。

1.5.2 实际协议体现

DNS 查询超时：

class DNSClient {void resolveWithExpectedBehavior(string hostname) {// 符合直觉的超时行为startTimeoutTimer(5 seconds);  // 合理默认值// 重试机制符合用户预期for (int i = 0; i < 3; i++) {try {return sendQuery(hostname);} catch (TimeoutException) {// 用户预期会重试continue;}}// 最终失败也符合预期throw ResolutionFailed();}
};

TCP 连接建立：

class TCPConnectionSetup {void connectWithPredictableBehavior(Endpoint remote) {// 三次握手 - 符合"建立连接需要确认"的直觉sendSYN();expectSYNACK();  // 期待确认sendACK();// 超时和重试符合用户对"电话拨号"的类比}
};

1.6. 可扩展性原则 (Extensibility Principle)

1.6.1 核心思想

        "为未来留余地" - 设计时应考虑未来扩展需求。

1.6.2 实际协议体现

IP 协议版本设计：

struct IPHeader {uint8_t version : 4;     // 版本字段 - 允许新版本uint8_t ihl : 4;         // 头部长度 - 支持可选项uint8_t dscp : 6;        // 最初为TOS，后扩展为DSCPuint8_t ecn : 2;         // 后来添加的ECN支持uint16_t total_length;   // 支持大数据包// ... 其他字段
};// IPv6 的扩展头机制
struct IPv6ExtensionHeader {uint8_t next_header;     // 链式头部支持无限扩展uint8_t header_length;// 各种扩展：路由、分片、安全等
};

HTTP 头部扩展：

class HTTPWithExtensibility {void processHeadersWithExtension() {// 未知头部被安全忽略map<string, string> headers = parseHeaders();for (auto& [key, value] : headers) {if (isKnownHeader(key)) {processStandardHeader(key, value);} else {// 未知头部：根据稳健性原则忽略或记录logUnknownHeader(key, value);}}}
};

1.7. 性能与效率原则 (Performance and Efficiency)

1.7.1 核心思想

        "在保证正确性的前提下优化" - 性能优化不应牺牲正确性和可维护性。

1.7.2 实际协议体现

TCP 拥塞控制：

class TCPPerformance {// 慢启动 - 谨慎探索网络容量void slowStart() {cwnd = 1 * MSS;  // 从最小窗口开始while (cwnd < ssthresh) {cwnd *= 2;   // 指数增长，快速但不鲁莽transmitWindow();}}// 拥塞避免 - 稳定状态下的效率void congestionAvoidance() {cwnd += MSS * (MSS / cwnd);  // 加性增长，保持稳定}// 快速重传 - 及时恢复但不过度反应void fastRetransmit() {if (dupAcks >= 3) {// 快速检测丢包，立即重传retransmitLostSegment();ssthresh = max(cwnd / 2, 2 * MSS);cwnd = ssthresh + 3 * MSS;}}
};

1.8. 安全原则 (Security Principle)

1.8.1 核心思想

        "默认安全，显式信任" - 安全不应是事后考虑，而应内置到设计中。

1.8.2 实际协议体现

TLS 1.3 的安全改进：

class SecureTLSDesign {// 默认安全的配置void establishSecureConnection() {// 移除不安全的加密套件removeWeakCiphers();// 强制前向安全enforceForwardSecrecy();// 减少握手回合数，减少攻击面optimizeHandshake();}
};

对比：早期协议的安全问题：

class InsecureLegacyProtocol {// 问题1：明文传输void sendPasswordInClearText() {// 早期FTP、Telnet的问题send("PASS " + password);}// 问题2：弱默认配置void useWeakDefaults() {// RC4、SSLv2等不安全的默认选项}
};

1.9. 实际协议案例分析

1.9.1 成功案例：IP 协议

class IPSuccess {// 分层原则：清晰的网络/传输层分离// 端到端原则：网络核心简单，智能在端点// 可扩展性：IPv4 → IPv6 平滑过渡// 稳健性：处理各种网络条件和实现差异void demonstrateGoodDesign() {// 简单的网络层服务provideBestEffortDelivery();// 复杂的端到端功能在TCP实现implementReliabilityAtEndpoints();// 可扩展的头部设计supportOptionalExtensions();}
};

1.9.2 问题案例：FTP 协议

class FTPProblems {// 违反分层原则：在应用层处理网络连接// 违反安全原则：明文传输凭据// 违反命运共享：复杂的会话状态void demonstrateDesignFlaws() {// 应用层需要理解网络概念manageDataConnectionsAtAppLevel();// 安全漏洞transmitCredentialsInClearText();// 状态管理复杂maintainComplexSessionState();}
};

1.10. 现代协议设计趋势

1.10.1 QUIC 协议的综合应用

class QUICModernDesign {// 综合应用所有优秀原则void demonstrateModernProtocol() {// 分层清晰但优化整合integrateSecurityAndTransport();// 端到端优化implementZeroRTTHandshake();// 默认安全requireEncryptionByDefault();// 性能导向eliminateHeadOfLineBlocking();// 可扩展设计supportCustomExtensions();}
};

1.11. 总结

        网络协议设计原则是数十年网络演进的经验结晶：

1. 分层原则 → 模块化和可维护性

2. 端到端原则 → 简单网络和智能终端

3. 命运共享 → 故障隔离和恢复简化

4. 稳健性原则 → 互操作性和演进能力

5. 最小意外 → 用户体验和可预测性

6. 可扩展性 → 长期生命力和适应性

7. 性能效率 → 实际可用性

8. 安全原则 → 可信基础

        这些原则共同构成了优秀网络协议的设计哲学，指导着从 TCP/IP 到 HTTP/2、QUIC 等现代协议的演进。理解这些原则有助于我们设计更好的协议，也帮助我们理解现有协议的成功与不足。

2. PCIe1.0 协议与TCP/IP 协议的相似性

       由于遵循相同的网络协议设计原则，所以这两个协议在结构上有很多相似之处。

        PCIe 1.0 协议与 TCP/IP 协议在架构设计上确实有很高的相似度。让我详细对比这两个协议栈的相似之处：

2.1. 分层架构对比

2.1.1 PCIe 1.0 协议栈

应用层 (软件)↓
事务层 (Transaction Layer)     ← 类似 TCP↓
数据链路层 (Data Link Layer)   ← 类似 IP↓
物理层 (Physical Layer)        ← 类似 Ethernet

2.1.2 TCP/IP 协议栈

应用层 (Application)↓
传输层 (Transport - TCP)      ← 类似事务层↓
网络层 (Network - IP)         ← 类似数据链路层  ↓
网络接口层 (Network Interface) ← 类似物理层

2.2. 各层功能详细对比

2.2.1 物理层相似性

PCIe 1.0 物理层：

// 点对点串行连接
struct pcie_physical_layer {uint8_t lanes;           // 1-32 个通道double data_rate;        // 2.5 GT/s (每方向)bool clock_embedding;    // 时钟嵌入数据中Encoding encoding;       // 8b/10b 编码
};

TCP/IP 物理层：

// 基于 Ethernet
struct ethernet_physical {string media_type;       // 铜缆/光纤double data_rate;        // 10/100/1000 Mbpsstring encoding;         // 曼彻斯特/4B5B 编码
};

相似点：

• 都定义电气特性和信号编码

• 都处理比特流传输

• 都有错误检测机制

2.2.2 数据链路层 (PCIe) vs 网络层 (IP)

PCIe 数据链路层：

// 数据链路层包结构
struct pcie_data_link_packet {uint16_t sequence_num;   // 序列号uint32_t crc;           // CRC32 校验uint8_t ack_nak;        // 确认/否定确认// 重传机制// 流量控制
};

IP 网络层：

// IP 包结构
struct ip_packet {uint8_t version_ihl;    // 版本和头部长度uint16_t total_length;  // 总长度uint16_t identification;// 标识符uint16_t fragment_offset;// 分片偏移uint8_t ttl;           // 生存时间uint16_t checksum;     // 头部校验和uint32_t src_addr;     // 源地址uint32_t dst_addr;     // 目标地址
};

相似功能：

• 寻址：PCIe 使用 BDF，IP 使用 IP 地址

• 路由：PCIe 通过 Root Complex，IP 通过路由器

• 分片：PCIe 的 TLP，IP 的数据包分片

2.2.3 事务层 (PCIe) vs 传输层 (TCP)

PCIe 事务层：

// TLP (Transaction Layer Packet)
struct pcie_tlp_header {uint8_t fmt_type;       // 格式和类型uint8_t tc;            // 流量类别uint8_t attributes;    // 属性uint16_t length;       // 数据长度uint32_t requester_id; // 请求者IDuint64_t address;      // 地址uint16_t tag;          // 事务标签
};

TCP 段结构：

// TCP 段头
struct tcp_header {uint16_t src_port;     // 源端口uint16_t dst_port;     // 目标端口uint32_t sequence_num; // 序列号uint32_t ack_num;      // 确认号uint8_t data_offset;   // 数据偏移uint8_t flags;         // 控制标志uint16_t window;       // 窗口大小uint16_t checksum;     // 校验和uint16_t urgent_ptr;   // 紧急指针
};

核心相似机制：

2.3. 关键协议的相似实现

2.3.1 流量控制机制

PCIe 流量控制：

// 基于信用的流量控制
struct pcie_flow_control {uint8_t vc_id;         // 虚拟通道IDuint16_t credit_limit; // 信用上限uint16_t current_credit;// 当前信用bool credit_update_pending;
};void pcie_flow_control_init() {// 初始信用交换exchange_credit_limits();// 持续信用管理manage_credit_updates();
}

TCP 流量控制：

// 滑动窗口协议
struct tcp_flow_control {uint32_t rwnd;         // 接收窗口uint32_t cwnd;         // 拥塞窗口uint32_t ssthresh;     // 慢启动阈值
};void tcp_flow_control() {// 慢启动if (cwnd < ssthresh) cwnd *= 2;// 拥塞避免  else cwnd += 1;
}

2.3.2 错误检测和恢复

PCIe 错误处理：

// 端到端的错误检测
struct pcie_error_handling {bool ecrc_enabled;     // 端到端CRCuint32_t lcrc;         // 链路CRCuint8_t ack_nak_protocol;// ACK/NAK协议uint16_t replay_timer; // 重放定时器
};bool pcie_detect_error(struct tlp_packet *tlp) {// LCRC 检查if (calculate_lcrc(tlp) != tlp->lcrc) {send_nak(tlp->sequence_num);return true;}return false;
}

TCP 错误处理：

// 重传机制
struct tcp_retransmission {uint32_t rto;          // 重传超时uint32_t srtt;         // 平滑RTTlist_t retransmit_queue;// 重传队列
};void tcp_handle_loss() {// 快速重传if (dup_acks >= 3) {retransmit_lost_segment();// 快速恢复cwnd = ssthresh + 3 * MSS;}
}

2.4. 服务质量 (QoS) 对比

2.4.1 PCIe 虚拟通道

// PCIe 的 QoS 实现
struct pcie_virtual_channel {uint8_t vc_id;uint8_t traffic_class;uint16_t credit_allocation;uint32_t bandwidth_guarantee;// 严格优先级仲裁bool strict_priority;// 加权轮询仲裁  uint8_t weight;
};

2.4.2 TCP 服务质量

// DiffServ 代码点
struct ip_qos {uint8_t dscp;          // 差分服务代码点uint8_t ecn;           // 显式拥塞通知
};// 多队列调度
struct tc_qdisc {string discipline;     // pfifo_fast, htb, etc.uint32_t rate_limit;   // 速率限制uint32_t burst;        // 突发容量
};

2.5. 配置和发现协议

2.5.1 PCIe 配置空间

// 类似于 DHCP 的自动配置
struct pcie_config_space {uint16_t vendor_id;uint16_t device_id;uint8_t revision_id;uint8_t subclass;uint8_t class_code;uint32_t bar[6];       // 基地址寄存器uint8_t interrupt_line;uint8_t interrupt_pin;
};

5.2 TCP/IP 自动配置

// DHCP 协议
struct dhcp_packet {uint8_t op;           // 消息类型uint32_t xid;         // 事务IDuint16_t secs;        // 秒数uint32_t ciaddr;      // 客户端IPuint32_t yiaddr;      // 你的IPuint32_t siaddr;      // 服务器IP// 选项字段...
};

2.6. 实际通信流程对比

2.6.1 PCIe 内存读事务

应用程序请求↓
事务层: 创建 MRd TLP↓
数据链路层: 添加序列号、LCRC↓
物理层: 8b/10b 编码，串行传输↓
目标设备接收并处理↓
返回完成 TLP (CpI)

2.6.2 TCP 文件传输

应用程序调用 send()↓
TCP: 分段、添加序列号、窗口管理↓
IP: 添加IP头、路由选择↓
网络接口: 帧封装、物理传输↓
接收方 TCP: 确认、重组、按序交付

2.7. 性能优化技术相似性

2.7.1 大规模传输优化

PCIe：

// 拆分大事务
struct pcie_large_transaction {uint16_t max_payload_size; // 最大载荷大小bool enable_relaxed_ordering; // 放松排序bool enable_extended_tag;   // 扩展标签
};

TCP：

// 窗口缩放和时间戳
struct tcp_performance {bool window_scaling;   // 窗口缩放选项bool timestamps;       // 时间戳选项bool sack_permitted;   // 选择性确认uint16_t mss;          // 最大段大小
};

2.7.2 拥塞控制相似性

两个协议都使用类似的拥塞避免策略：

• 慢启动，初始阶段谨慎增加发送速率

• 拥塞避免，线性增加发送速率

• 快速重传，基于重复ACK检测丢包

• 快速恢复，丢包后快速恢复

2.8. 安全机制对比

2.8.1 PCIe 安全特性

// 可选的安全扩展
struct pcie_security {bool trusted_execution_env; // 可信执行环境bool address_space_isolation; // 地址空间隔离bool end_to_end_encryption; // 端到端加密
};

2.8.2 TCP/IP 安全机制

// 网络安全协议
struct network_security {bool ipsec_enabled;    // IP层安全bool tls_enabled;      // 传输层安全bool firewall_rules;   // 防火墙规则
};

2.9. 总结

PCIe 1.0 与 TCP/IP 的高度相似性：

1. 分层架构方面，清晰的功能分离，各层独立演进

2. 端到端可靠性方面，确认机制、重传、序列号

3. 流量控制方面，基于信用的控制 vs 滑动窗口

4. 错误处理方面，CRC 校验、超时重传

5. 服务质量方面，流量分类和优先级处理

6. 自动配置方面，设备发现和资源分配

7. 性能优化方面，大传输拆分、拥塞控制

       这种相似性不是巧合，而是因为两者都遵循了成功的网络协议设计原则：模块化、可靠性、可扩展性和性能优化。理解这种相似性有助于更好地掌握 PCIe 协议的工作原理和优化方法。

3. 理论强化

关于网络协议设计原则的优秀教材推荐，涵盖从经典理论到现代实践的多个层次：

3.1. 经典理论基础

《计算机网络：自顶向下方法》

Computer Networking: A Top-Down Approach (Kurose & Ross)

• 特点：以应用层为起点，深入讲解设计原则

• 涵盖内容：端到端原则、分层模型、可靠数据传输

• 适合：初学者建立系统性理解

《TCP/IP详解 卷1：协议》

TCP/IP Illustrated, Volume 1: The Protocols (W. Richard Stevens)

• 特点：通过实际网络流量分析讲解协议设计

• 经典内容：TCP状态机、流量控制、拥塞避免的实现

• 价值：理解协议设计中的工程权衡

3.2. 协议设计理论专著

http://home.ustc.edu.cn/~zhangm00/study/wangluoxitong/1.pdf

3.3. 架构与哲学层面

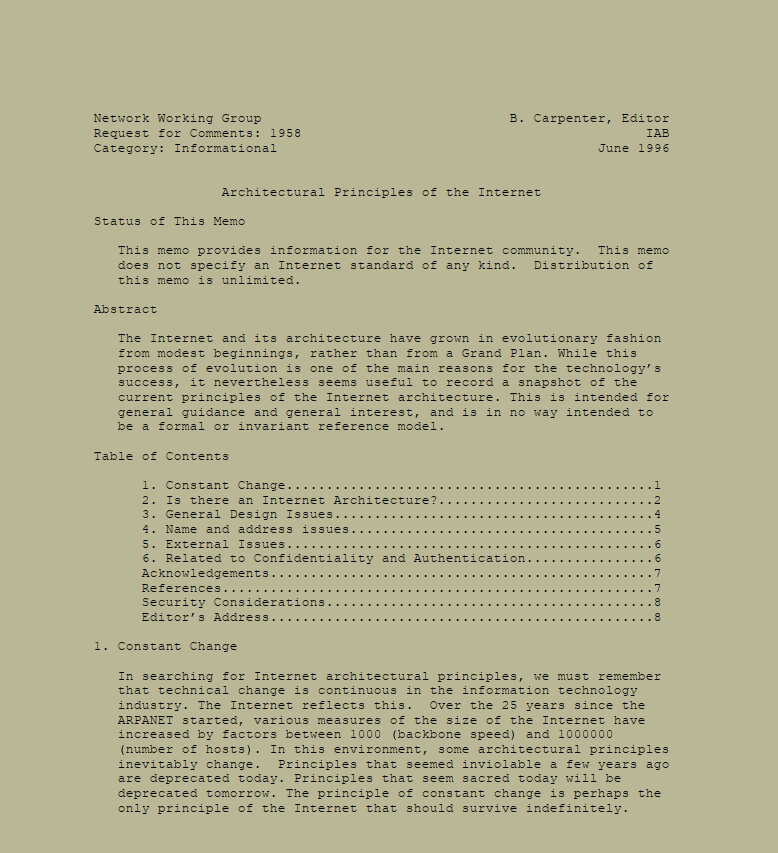

《互联网架构及其设计哲学》

Architectural Principles of the Internet (RFC 1958)

• 形式：IETF RFC文档

• 核心内容：端到端原则、命运共享、稳健性原则

• 价值：来自互联网设计者的第一手思想

《互联网的设计哲学》

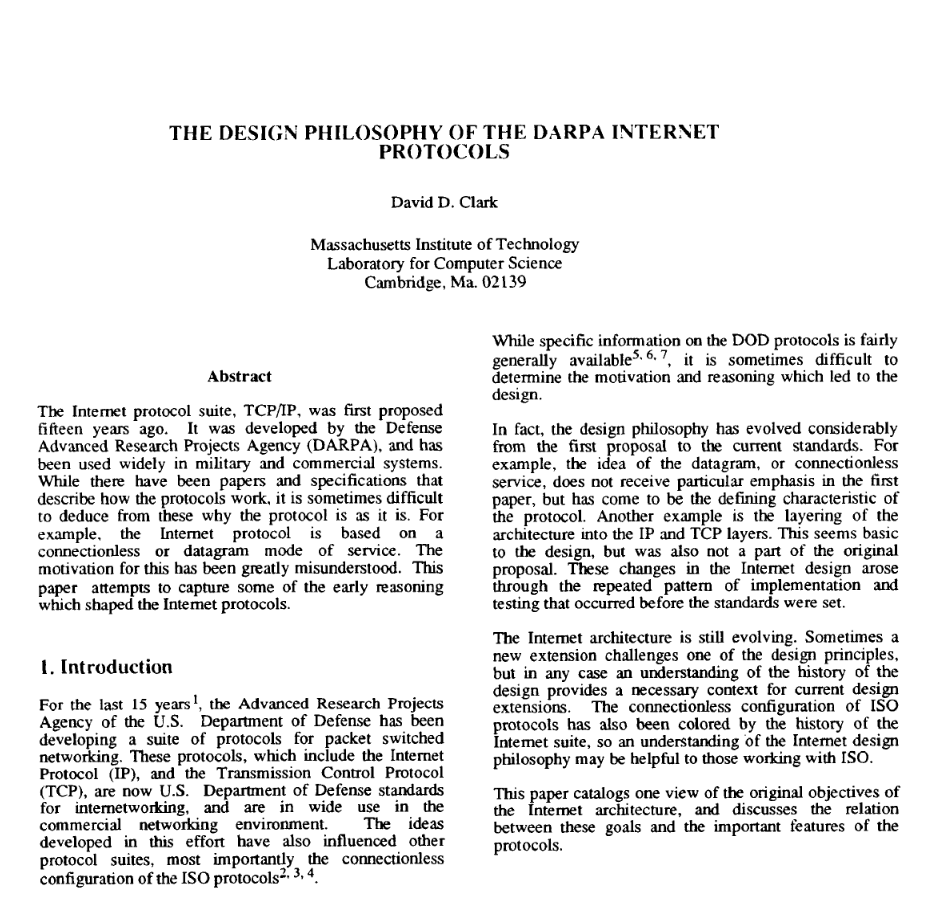

The Design Philosophy of the DARPA Internet Protocols (David D. Clark)

• 经典论文：首次系统阐述互联网设计原则

• 核心观点："智能终端，简单网络"的哲学基础

• 获取：ACM数字图书馆

  https://courses.washington.edu/ee461/handouts/clark88.pdf

3.4. 现代协议设计实践

《The QUIC Transport Protocol: Design and Internet-Scale Deployment》

• 形式：研究论文和IETF草案

• 价值：学习最新传输协议如何应用和改进经典原则

• 获取：IETF QUIC工作组文档

  https://www.cs.virginia.edu/~ys3kz/courses/spring20/cs6501/papers/QUIC17.pdf

3.5. 学术研究与进阶

《计算机网络：一种系统方法》

Computer Networks: A Systems Approach (Larry Peterson & Bruce Davie)

• 特点：从系统视角分析协议设计

• 进阶内容：命名、安全、资源分配的系统性原则

• 适合：研究生和专业人士



3.7. 在线资源与课程

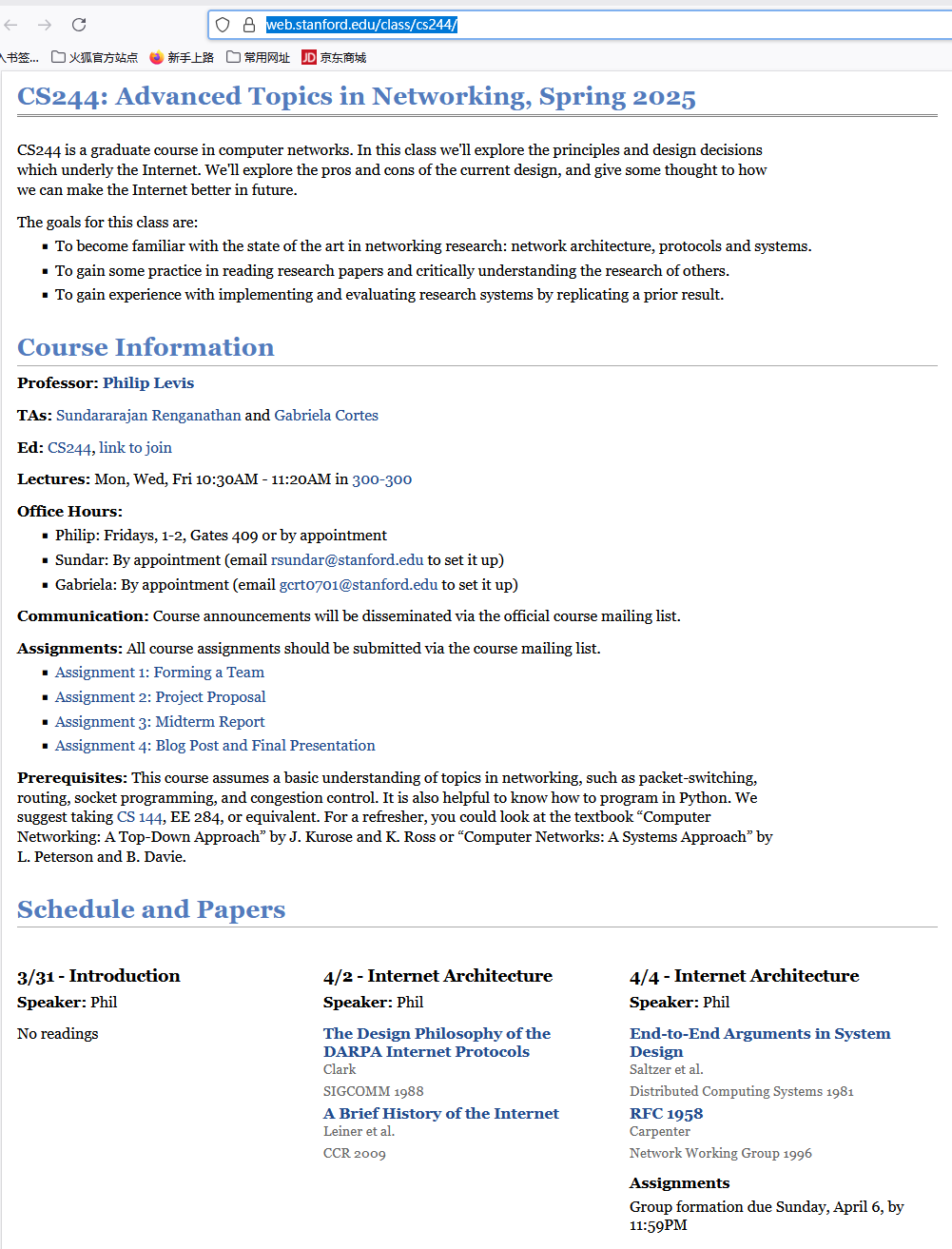

Stanford CS 244: Advanced Topics in Networking

• 重点：最新网络协议研究

• 价值：接触前沿协议设计思想

• 资源：课程网站和论文阅读列表

  https://web.stanford.edu/class/cs244/



3.9. 学习路径建议

初学者路径：

1. 起点读《计算机网络：自顶向下方法》

2. 深化读《TCP/IP详解 卷1》

3. 实践读《Unix网络编程》

进阶研究路径：

1. 理论基础读David Clark的设计哲学论文

2. 架构理解读IETF RFC 1958等架构文档

3. 现代实践读QUIC协议规范

4. 系统实现：Linux内核网络栈源码分析

专业开发者路径：

1. 原则掌握读经典教材 + RFC文档

2. 实现深入读《Network Algorithmics》

3. 前沿跟踪读IETF会议记录和互联网草案

4. 实践验证读参与开源网络项目

重要提醒

1. 理论与实践结合方面，阅读协议规范的同时，使用Wireshark等工具分析实际流量

2. 历史视角方面，理解每个设计原则产生的历史背景和要解决的问题

3. 批判性思维方面，经典原则在现代环境中可能需要重新评估

4. 社区参与方面，关注IETF、ACM SIGCOMM等专业社区的讨论

        这些资源共同构成了理解网络协议设计原则的完整知识体系，建议根据自身基础和需求选择合适的起点和路径。
