RK3588应用分享之国产化系统-开源鸿蒙OpenHarmony

news 2025/11/13 5:37:46

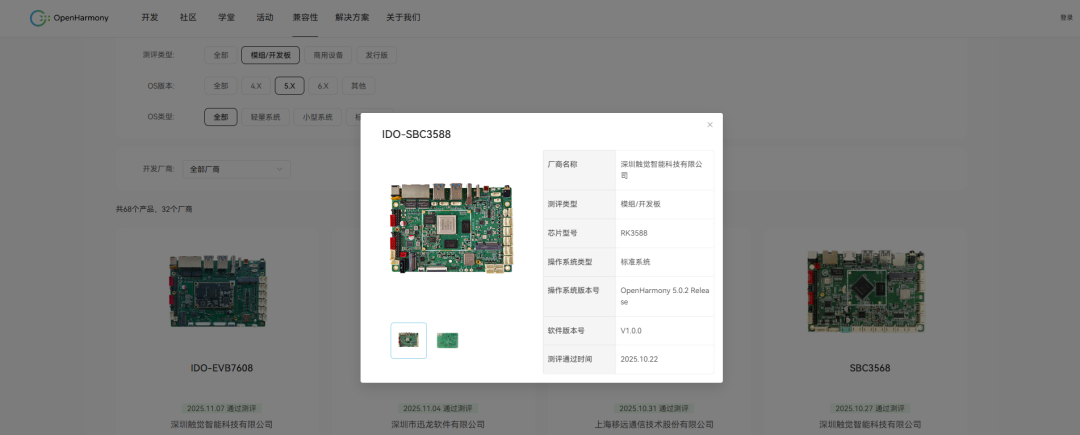

为大家分享RK3588鸿蒙硬件生态应用，XTS认证样式：

开源鸿蒙生态产品兼容性是什么？

OpenHarmony XTS：兼容性测试套件深度解析

随着OpenHarmony的不断发展，其生态体系也日趋完善。为了确保设备和业务应用能够在OpenHarmony上稳定、正常运行，OpenHarmony引入了XTS（X Test Suite）子系统。XTS是OpenHarmony生态认证测试套件的集合，通过它，合作伙伴可以验证其设备和业务应用是否满足OpenHarmony的兼容性要求。

一、XTS概述

XTS子系统主要包括应用兼容性测试套件（ACTS）和硬件抽象测试套件（HATS）。ACTS关注应用层面的兼容性，包括OpenHarmony开发API的兼容性以及HAP（Harmony Application Package）的兼容性。而HATS则关注硬件层面的兼容性，特别是HDI（Hardware Driver Interface）层接口的兼容性。

二、ACTS应用兼容性测试套件

ACTS是XTS中最为核心的部分，它负责测试设备和业务应用在应用层面的兼容性。ACTS的测试用例源代码及测试工具代码位于XTS的测试套件目录中，工程师可以通过访问这些源代码和工具，了解兼容性测试的具体实现。

ACTS的测试用例通常使用C语言编写，这是因为C语言在嵌入式系统和操作系统开发中具有广泛的应用。通过ACTS，合作伙伴可以验证其设备和业务应用是否能够稳定运行在OpenHarmony上，并且具有一致性的接口和业务体验。

三、HATS硬件抽象测试套件

HATS关注硬件层面的兼容性，特别是HDI层接口的兼容性。HDI层接口是硬件抽象层（HAL）与设备驱动程序之间的接口，它负责将硬件操作转换为系统可以理解的指令。

HATS通过测试HDI层接口的兼容性，确保硬件设备能够在OpenHarmony上正常工作。这对于保证设备和业务应用的稳定性至关重要。

四、XTS的实践应用

在实际应用中，合作伙伴可以选择任何OpenHarmony已经发布的LTS（Long Term Support）或Release分支进行测试。通过XTS的测试，合作伙伴可以及时发现并解决设备和业务应用在兼容性方面存在的问题，从而确保它们的稳定性和一致性。

五、总结

OpenHarmony XTS是OpenHarmony生态认证测试套件的集合，它通过ACTS和HATS两个子系统，全面测试设备和业务应用在应用层面和硬件层面的兼容性。通过XTS的测试，合作伙伴可以确保设备和业务应用能够在OpenHarmony上稳定、正常运行，并且具有一致性的接口和业务体验。

对于工程师来说，了解并掌握XTS的工作原理和应用方法，将有助于他们更好地进行设备和业务应用的兼容性测试，从而提高产品的质量和用户体验。

以上就是对OpenHarmony XTS的解析，希望能够对大家有所帮助。

RK3588+鸿蒙应用案例

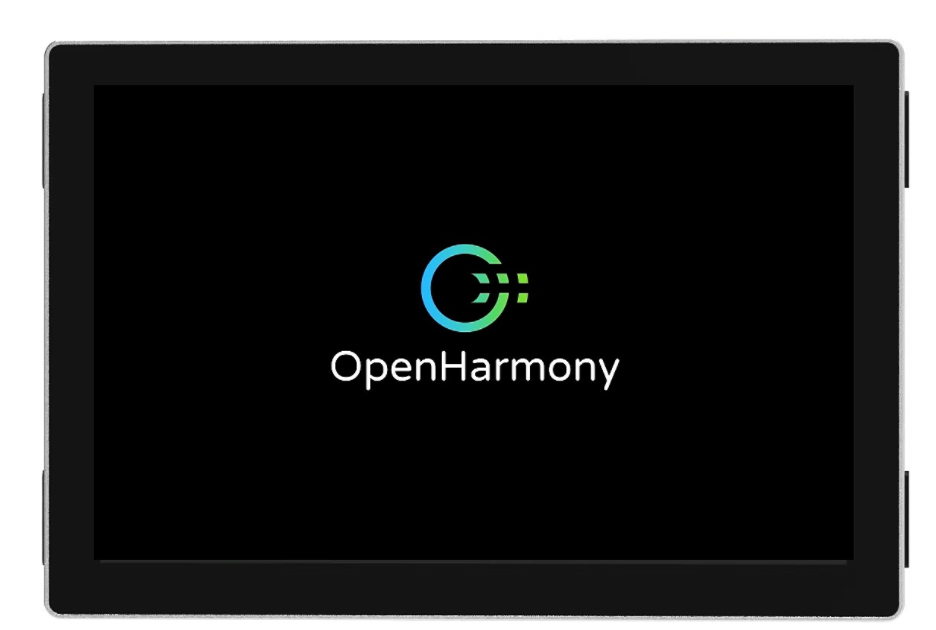

（图为工业触控一体机）

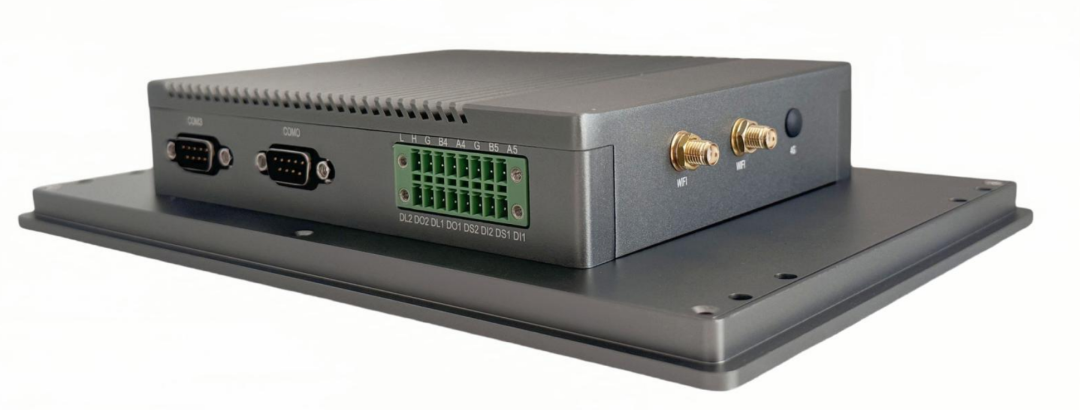

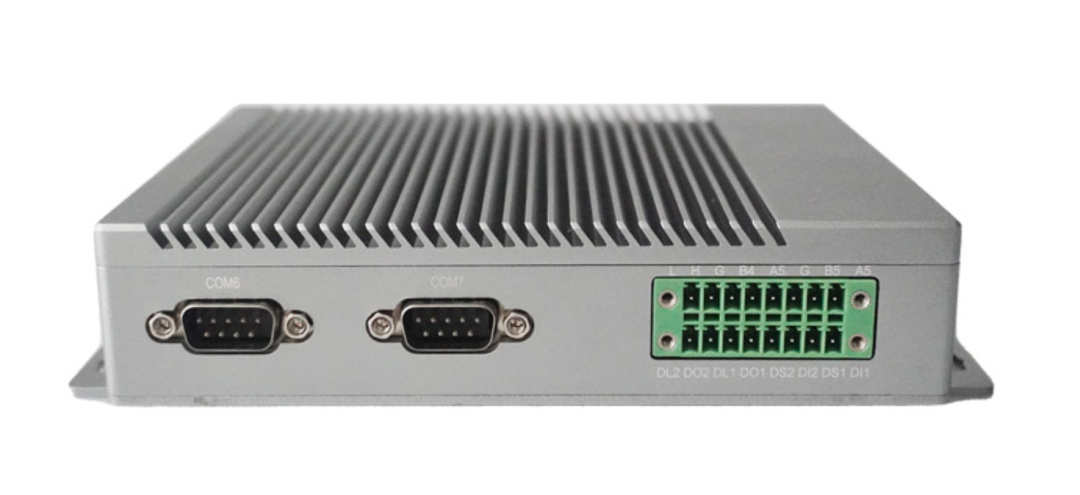

（图为工业整机 不带屏）

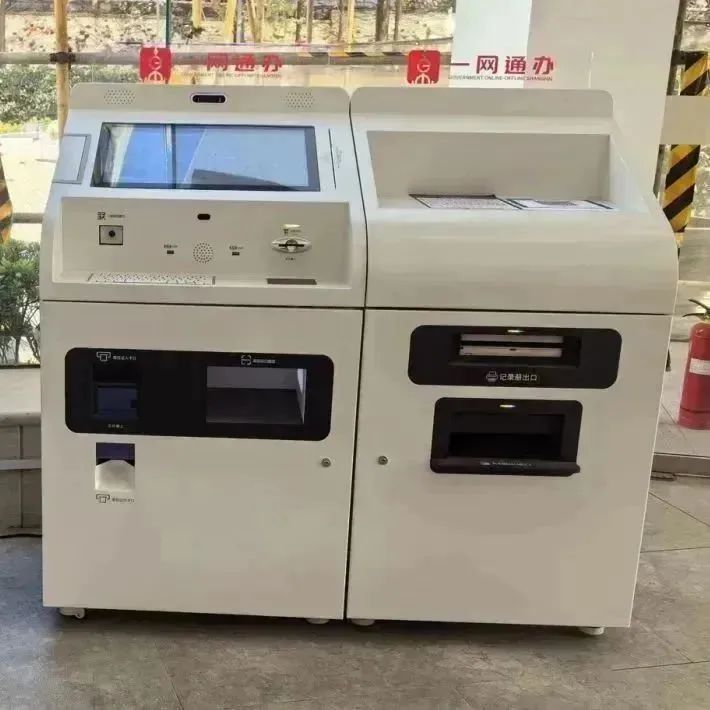

  • 交互商显终端

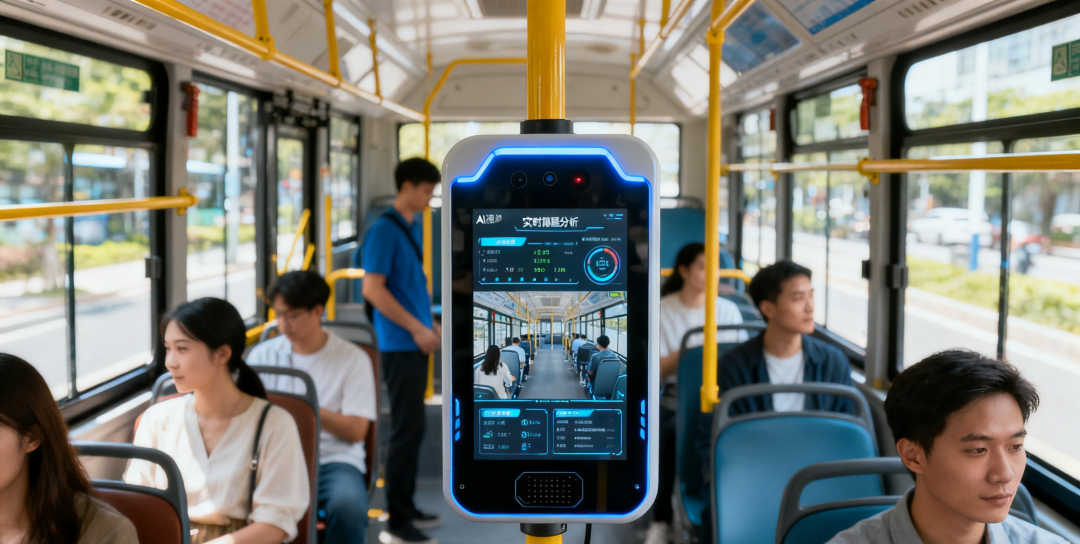

  • AI视觉


产品规格书

1、产品概述

IDO-SBC3588-V1采用Rockchip瑞芯微RK3588处理器，8nm制程工艺，集成4核Cortex-A76+4核Cortex-A55架构；G610 MP4 GPU，以及6 TOPs算力的NPU、。

场景包含：物联网网关、智能 NVR、 工控平板、工业检测、工控盒、智慧城市、云终端、车载中控等行业。

1.1 产品说明

  1. RK3588 SoC，集成了四核Cortex-A76和四核Cortex-A55 CPU，主频2.4GHz；
  2. 6 TOPS AI算力，支持int4/int8/int16/FP16/BF16/TF32；
  3. 8K@60FPS视频解码，8K@30FPS视频编码；
  4. 支持HDMI2.1、双通道LVDS、MIPI DSI、eDP、DP显示接口，可四屏异显；
  5. 支持HDMI2.0 输入， 最高4K@60FPS；
  6. 2路MIPI摄像头输入；
  7. 两路独立的千兆以太网口，支持WAN口+LAN口 双IP；
  8. 5G/4G无线通信；支持WIFI6和蓝牙5.2；
  9. 11路USB接口，1路全功能Type-C 支持DP显示；
  10. 工业总线：RS485，RS232， CAN总线；
  11. 系统:Android12/13，Debian10，Ubuntu20，Buildroot2021，KylinOS，OpenHarmony。

1.2 产品外观及尺寸

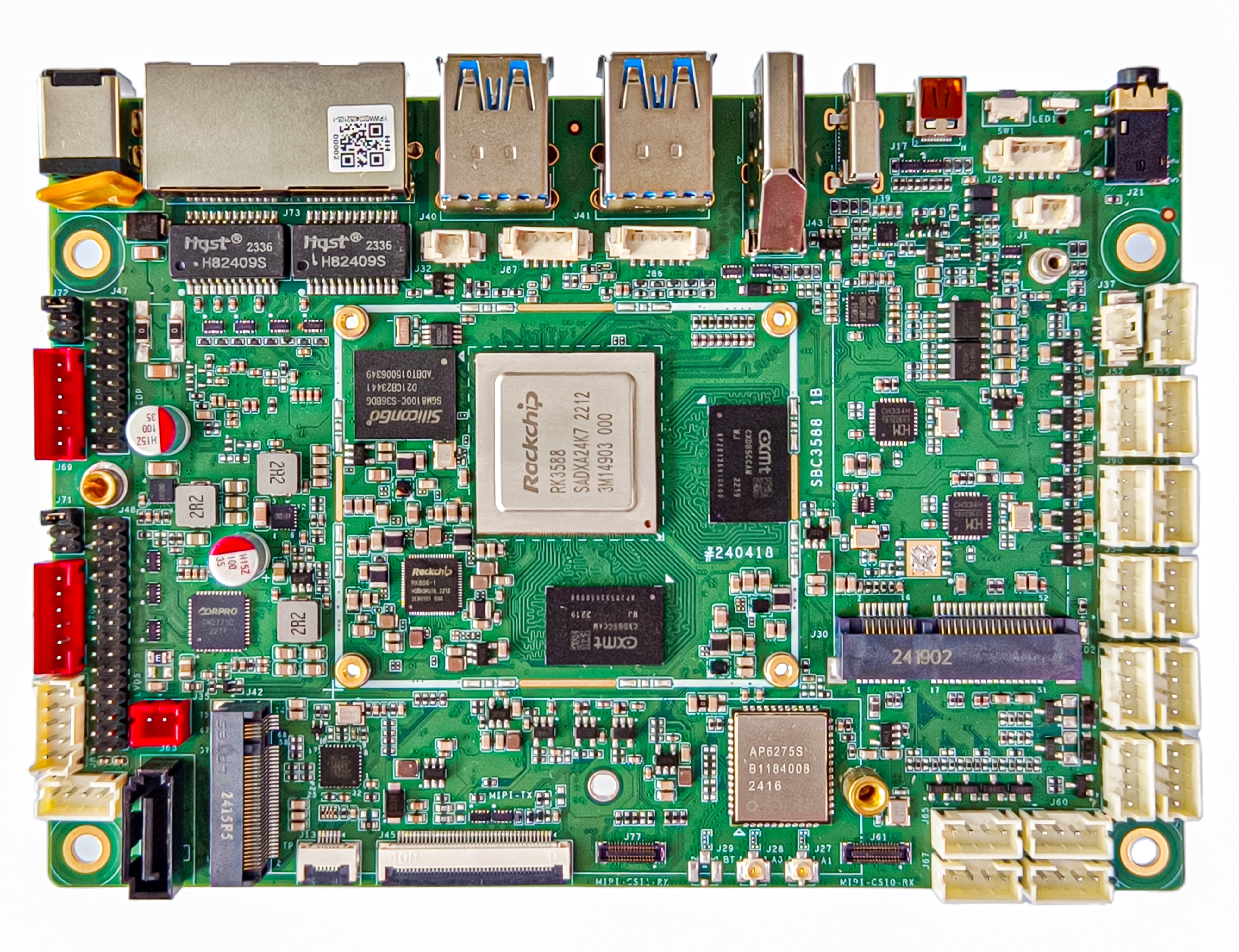

IDO-SBC3588-V1正面实物图，如下图所示

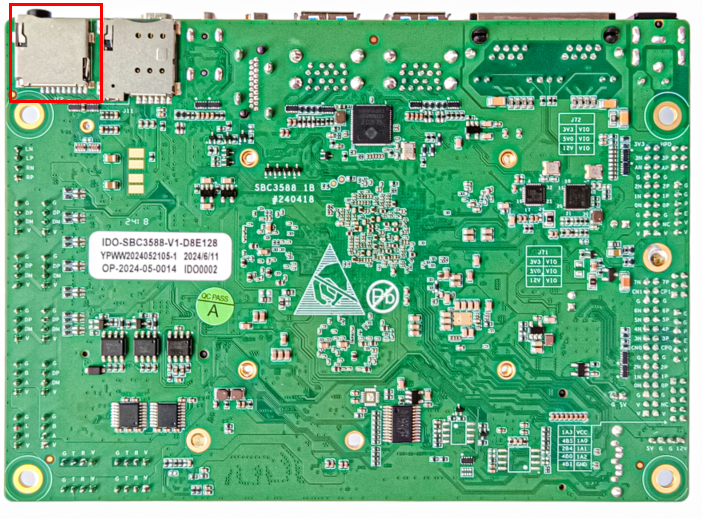

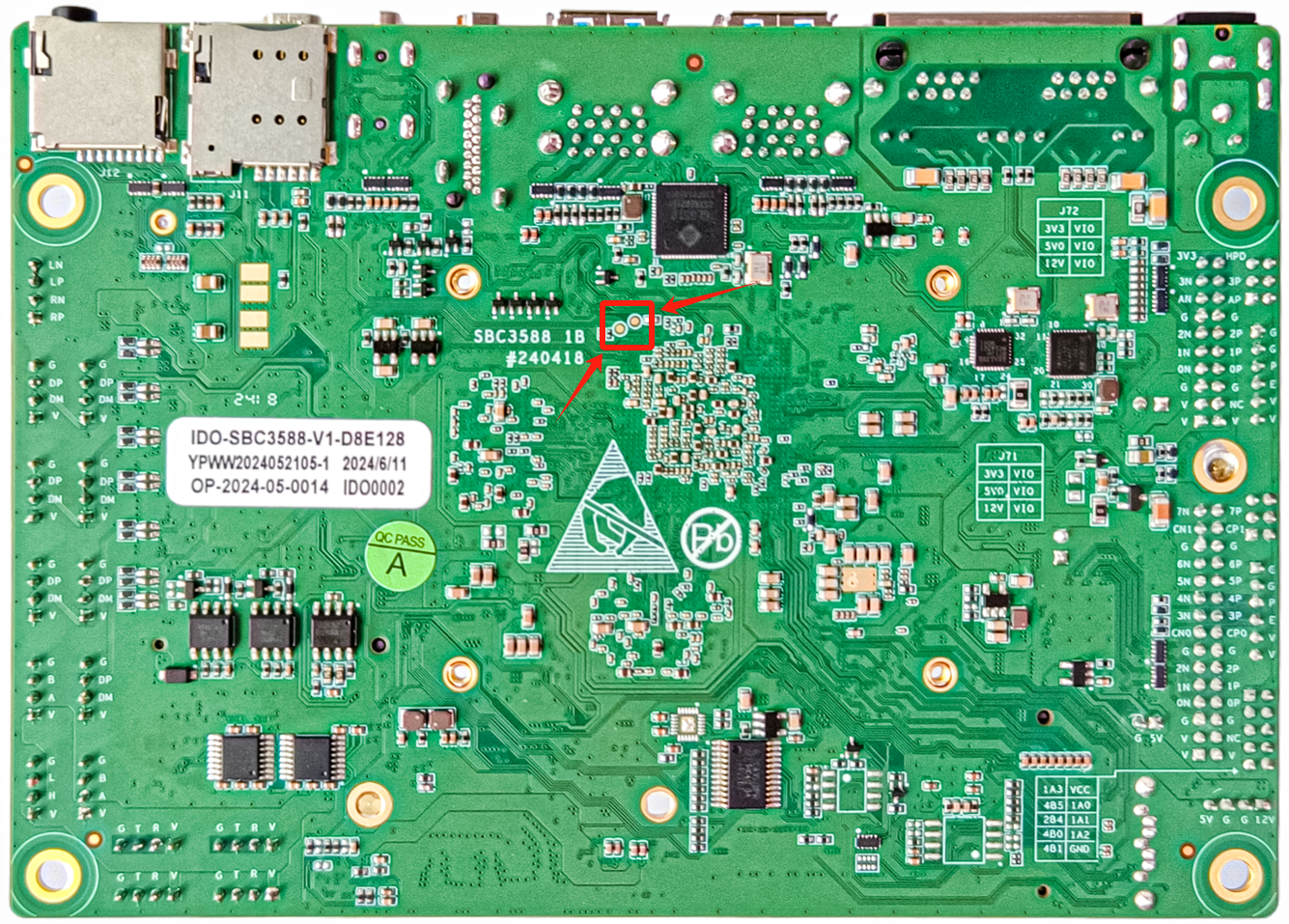

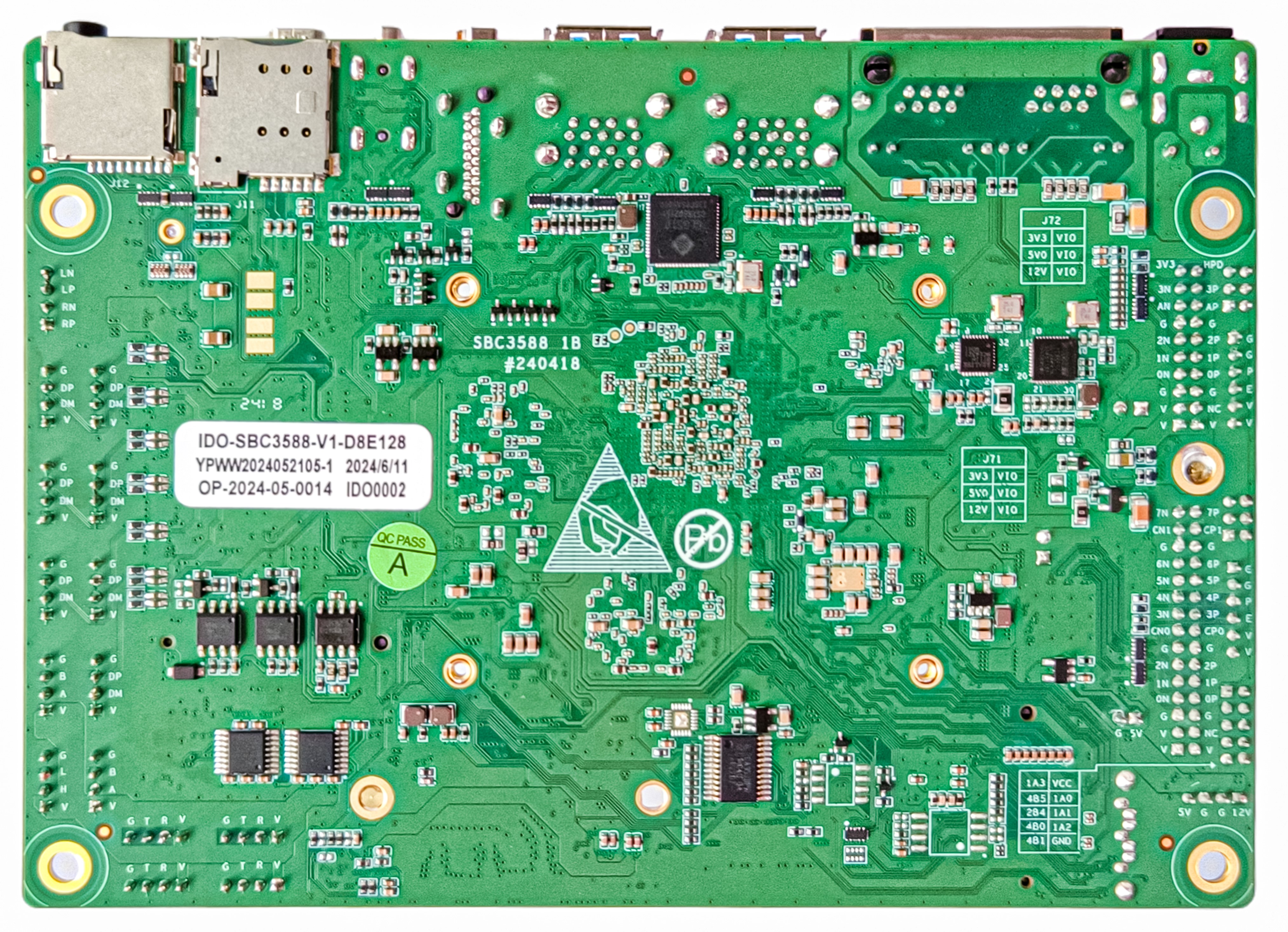

IDO-SBC3588-V1背面实物图，如下图所示：

IDO-SBC3588-V1正面尺寸图，如下图所示：

2、技术参数

2.1 硬件参数

硬件参数如下表所示：

基本参数

SOC

瑞芯微RockChip RK3588

CPU

Quad-core Cortex-A76@2.4GHz + quad-core Cortex-A55@1.8GHz

GPU
  1. Mali-G610 GPU
  2. 支持OpenGL ES 3.2，OpenCL 2.2，Vulkan 1.2
  3. 内嵌2D、3D加速硬件

NPU

6.0T算力，支持INT4/INT8/INT16/FP16运算

VPU

视频解码

  1. H.265/AVS2/VP9, 8bits/10bits， 8K@60fps
  2. H.264/AV1, 8bits/10bits， 8K@30fps
  3. Multi-channel decoder in parallel for less resolution (4K/1080p/720p etc.)

视频编码

  1. H.265/H.264, 8K@30fps
  2. Multi-channel encoder in parallel for less resolution (1080p/720p etc.)

Muti-format 视频解码

  1. H.265/H.264, 8K@30fps
  2. 1080P@60fps video decoder for VP8/AVS1/AVS1+/MPEG-4

内存

4GB/8GB/16GB/32GB LPDDR4/4x

存储

32GB/64GB/128GB/256GB eMMC

1 × TF-Card Slot（可支持TF 卡扩展）

1 × M.2_M-KEY（PCIe3.0 x 4Lane，可支持SSD扩展）

1 x SATA3.0 Port (可支持SATA硬盘扩展)

1 x Mini-PCIe (可支持mSATA硬盘扩展)

硬件参数

以太网

支持双千兆以太网（1000 Mbps）

无线网络

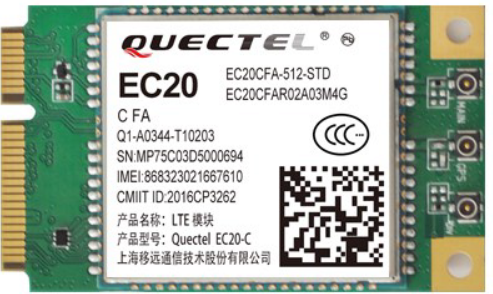

1 × Mini-PCIe 扩展 4G/5G通信

支持双频2.4G/5.8G，802.11 a/b/g/n/ac/ax，WIFi6

支持BT5.3

显示接口

视频输出：

  1. 1 x HDMI2.1接口，支持（8K@60fps或4K@120fps）输出
  2. 1 x MIPI DSI接口，支持1920x1080@60fps输出
  3. 1 x eDP1.3接口，支持4K@60fps输出
  4. 1 x DP接口，支持8k@30fp输出
  5. 1 x Dual LVDS接口，支持1920x1080@60fps输出

视频输入：

  1. 1 x HDMI IN，支持（4K@60fps，HDCP2.3）
  2. 2 x MIPI CSI（4Lane）

音频接口

1 × HDMI 音频输出

1 × Speaker，左右双声道喇叭输出（4Ω10W）

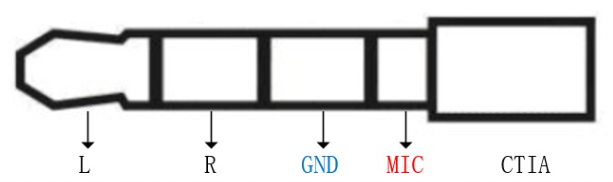

1 × 耳机输出（CTIA）

1 × 麦克风板载音频输入

USB

1 × Type-C（USB OTG3.1+DP输出）

4 × USB 3.1 （Type-A座子）

7 × USB 2.0 （PH-4P插座）

PCIe2.0

1 x Mini-PCIe (可接AI计算板卡)

扩展接口

1 × Debug（UART2）

2 x UART（最多可配置6路UART）

2 × RS232（最多可配置4路RS232）

2 × RS485

1 × CAN

1 × SPI

2 × I2C（最多可配置3路I2C）

2 × PWM

2 × ADC

1 × Recovery

1 × IR_IN

2 × LED

电源

额定DC 12V/2A

PCBA尺寸

146mm*102mm

2.2 工作环境

工作环境如下表所示：

工作环境

工作温度

0～70℃

工作湿度

0~90% RH 非冷凝

存储温度

-40～85℃

2.3 系统支持

系统支持如下表所示：

序号

操作系统

支持

说明

1

Android12/13

/

2

Debian11

/

3

Ubuntu22.04

/

4

Buildroot2021

/

5

麒麟KylinOS

/

6

OpenHamoney开源鸿蒙

/

3、主要接口定义

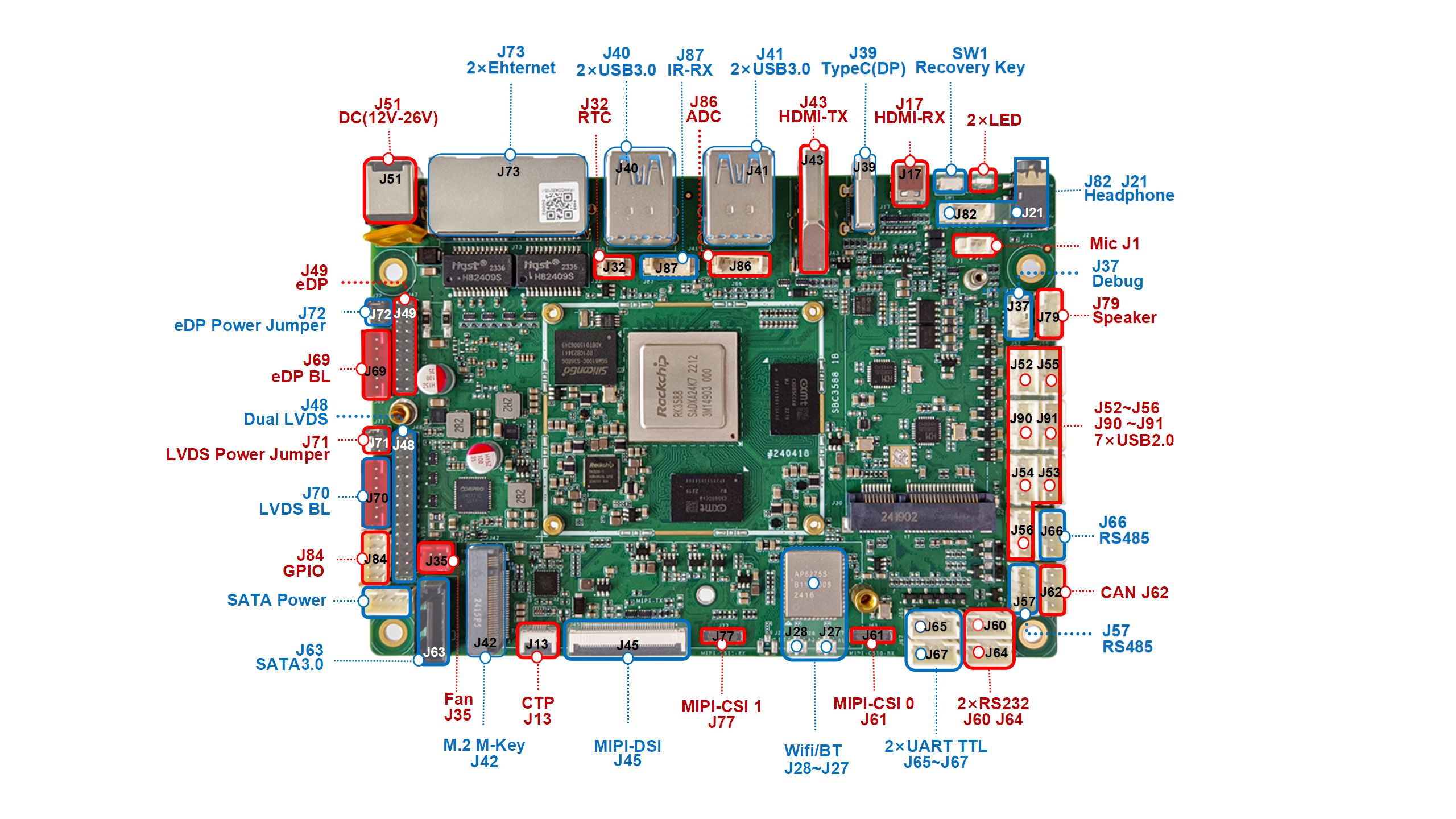

IDO-SBC3588-V1正面接口位号图，如下图所示：

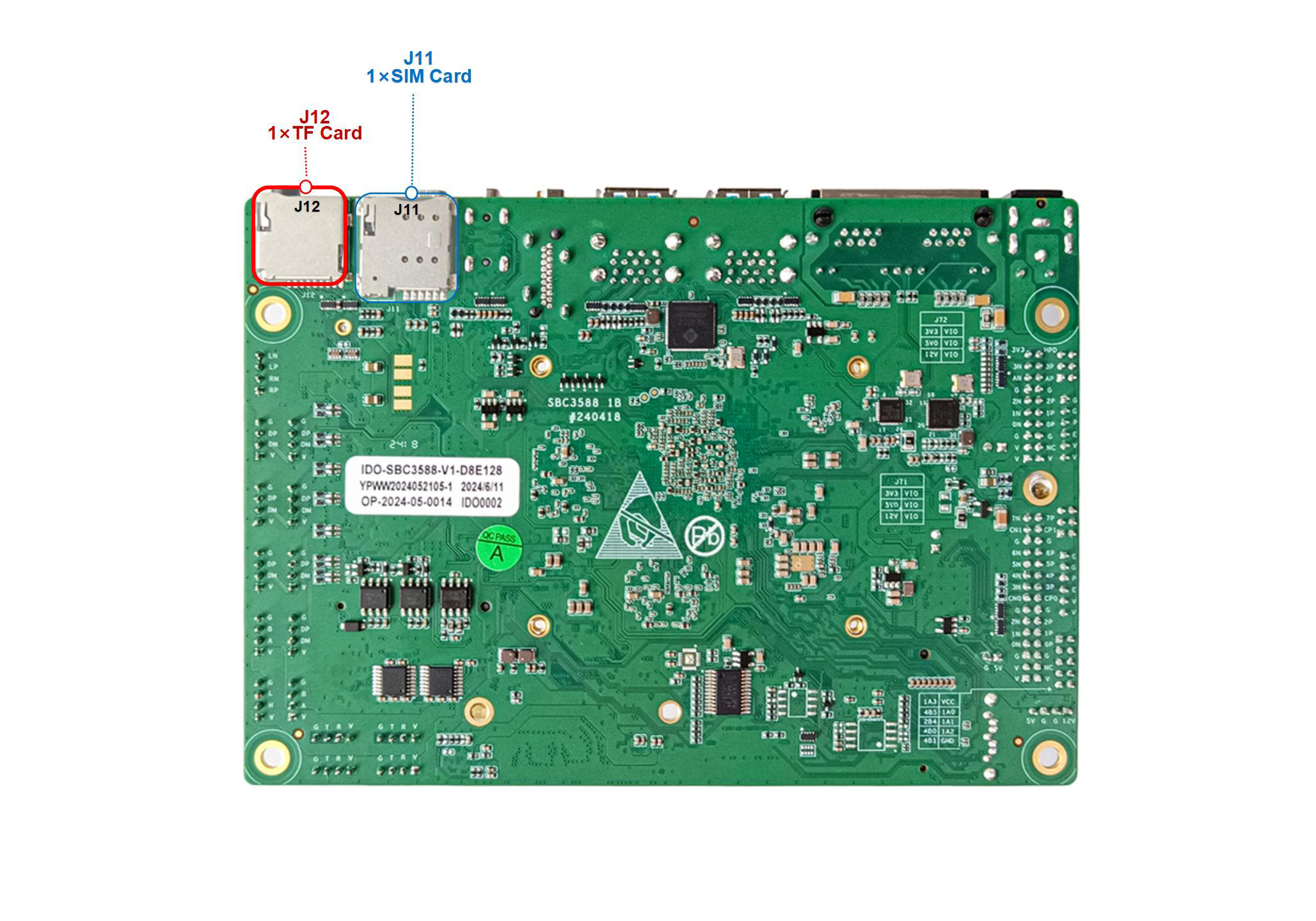

IDO-SBC3588-V1背面接口位号图，如下图所示：

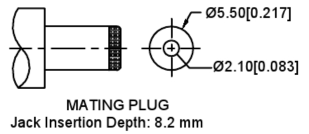

3.1 电源供电接口

主板额定电压： 12V。

电流要求：不小于3A 。

3.2 以太网接口

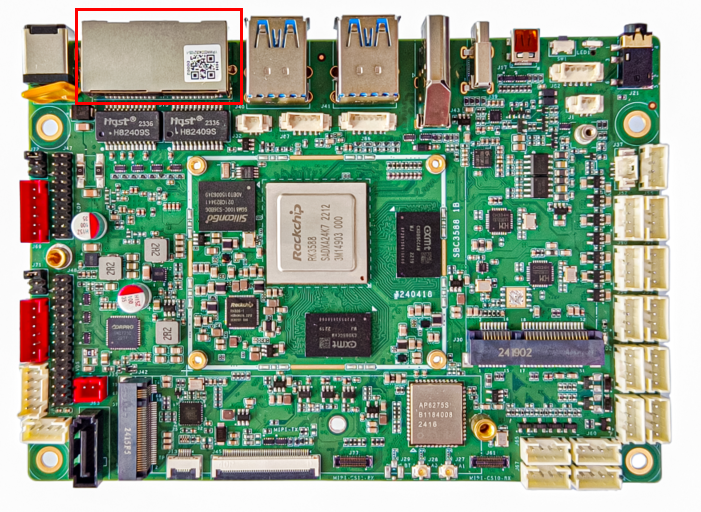

自适应双千兆网口，支持WAN口+LAN口双IP，如下图所示：

3.3 USB接口

主板引出12路USB，其中1路用Type-C引出，4路用Type-A母座（USB3.0）引出，7路用PH-4连接器（USB2.0）引出。USB接口默认提供5V@1A的驱动能力，每路供电可单独通过GPIO控制输出。

3.3.1 TypeC接口

(J39) 主板支持1个完整的Type-C接口，支持以下功能：

  1. Type-C接口（J39）可用来下载固件；
  2. 支持DP 功能；
  3. TYPE-C接口示意图如下图所示：

3.3.2 USB3.1 接口

(J40、J41) 主板支持4个USB3.1接口，接口为标准Type-A，方便接入USB3.1 U盘以及其他USB3.1设备，支持以下功能：

  1. 每个USB3.1 Type-A母座提供5V@1A供电能力；
  2. 每个USB3.1母座供电可独立控制。
  3. USB3.1 Type-A接口如下图所示：

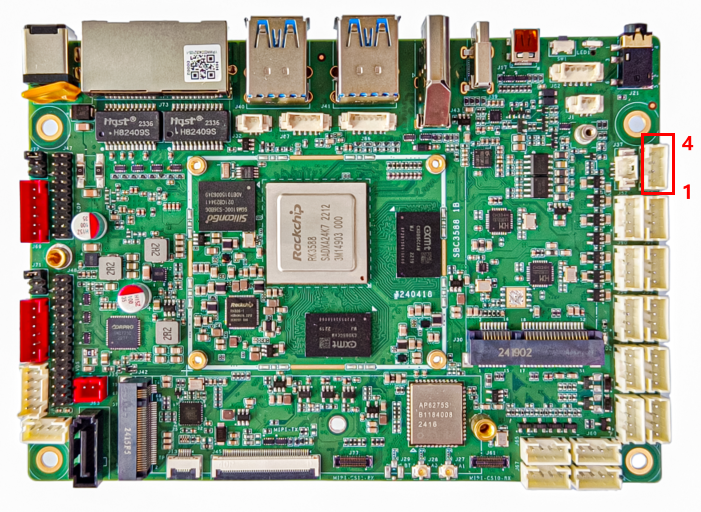

3.3.3 USB2.0 接口

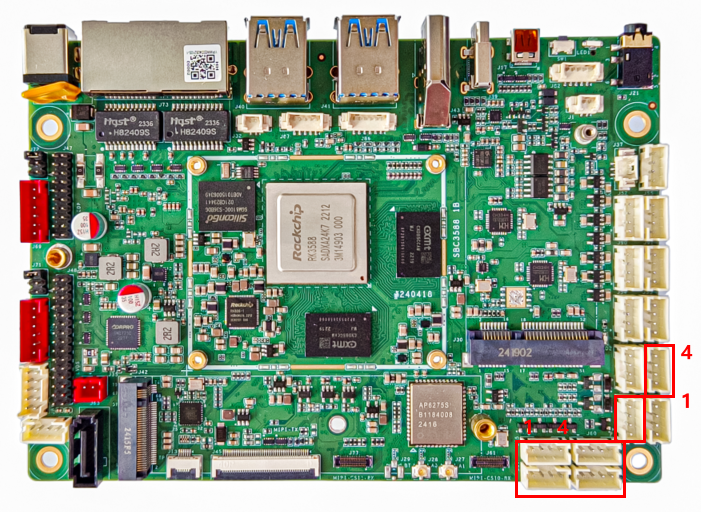

(J52、J53、J54、J55、J56、J90、J91) PH2.0-4P 直插 米白色 引脚定义说明如下图所示：

序号

定义

电平/V

备注

1

VCC

5V

供电输出5V可控

2

DM

/

USB信号线

3

DP

/

4

GND

GND

电源地

3.4 PCIe3.0(M.2_m-key)接口

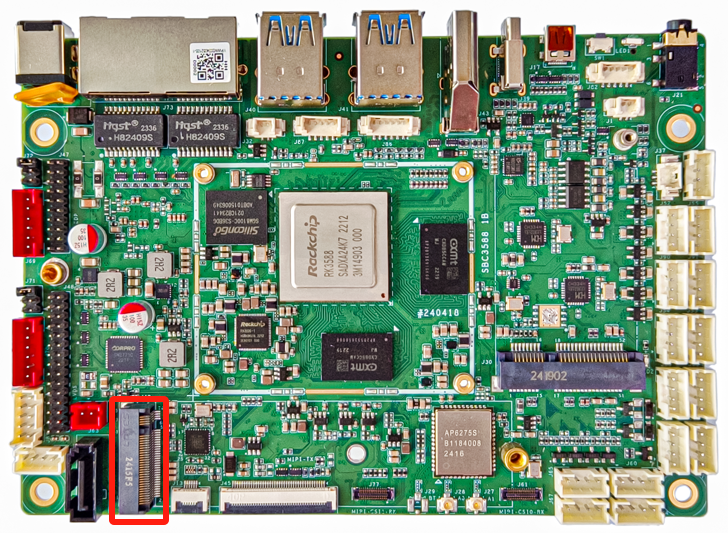

硬件连接器采用标准M.2_M-m-key座（J42)支持PCIe3.0 x 4Lanes，适用2280尺寸SSD固态硬盘，如下图所示：

3.5 SATA3.0接口

(J63) 硬件连接器采用标准SATA座，支持SATA3.0通信，如下图所示：

(J10) PH2.0-4P 直插 米白色 SATA电源座 引脚定义说明如下图所示：

序号

定义

电平/V

说明

1

VCC12V

12V

供电输出12V

2

GND

GND

电源地

3

GND

GND

电源地

4

VCC5V0

5V

供电输出5V

3.6 HDMI接口

3.6.1 HDMI2.1 输出接口

(J43) HDMI-A接口，支持以下功能：

  1. 支持HDMI2.1，支持8K@60fps或4K@120fps输出。
  2. HDMI 连接器为标准HDMI-A型接口，如下图所示：

3.6.2 HDMI输入接口

(J17) Micro HDMI接口，支持以下功能：

  1. HDMI-IN，支持4K@60fps。
  2. HDMI 连接器为Micro HDMI接口，如下图所示：

3.7 MIPI_DSI_TX接口

主板支持1路MIPI-DSI输出，支持1920x1080@60fps；

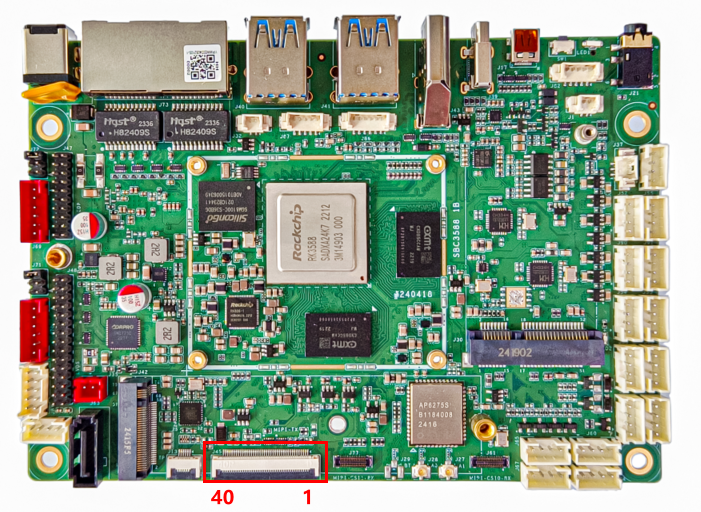

(J45) 40Pin FPC 0.5mm 下接 MIPI_DSI_TX接口，如下图所示：

序号

定义

电平/V

说明

40

VCC_LEDA

/

屏幕背光源输出正极

39

VCC_LEDA

/

38

NC

/

悬空

37

TP_RST

3.3V

复位信号

36

TP_INT

3.3V

中断信号

35

TP_SCL

3.3V

I2C时钟信号

34

TP_SDA

3.3V

I2C数据信号

33

NC

/

悬空

32

VCC_LEDK

/

屏幕背光源输出负极

31

VCC_LEDK

/

30

GND

GND

电源地

29

NC

/

悬空

28

NC

/

27

NC

/

26

NC

/

25

GND

GND

电源地

24

TP_3V3/NC

3.3V

触摸屏供电输出3.3V（默认悬空）

23

GND

GND

电源地

22

GND

GND

电源地

21

MIPI_DPHY1_TX_D3P

/

MIPI_DPHY1_TX_D3信号对

20

MIPI_DPHY1_TX_D3N

/

19

GND

GND

电源地

18

MIPI_DPHY1_TX_D2P

/

MIPI_DSI_TX_D2信号对

17

MIPI_DPHY1_TX_D2N

/

16

GND

GND

电源地

15

MIPI_DPHY1_TX_CLKP

/

MIPI_DSI_TX_CLK信号对

14

MIPI_DPHY1_TX_CLKN

/

13

GND

GND

电源地

12

MIPI_DPHY1_TX_D1P

/

MIPI_DPHY1_TX_D1信号对

11

MIPI_DPHY1_TX_D1N

/

10

GND

GND

电源地

9

MIPI_DPHY1_TX_D0P

/

MIPI_DPHY1_TX_D0信号对

8

MIPI_DPHY1_TX_D0N

/

7

GND

GND

电源地

6

NC

/

悬空

5

MIPI_DPHY_TX_RST

3.3V

LCD复位信号

4

GND

GND

电源地

3

LCD_3V3

3.3V

屏幕供电输出3.3V

2

LCD_3V3

3.3V

1

VCC_1V8/NC

/

默认悬空

注意：MIPI_DPHY1_TX背光电流可通过更改物料调节，默认100mA。

3.8 LVDS

3.8.1 LVDS接口信号定义

(J48) 2X15P 2mm间距 双排针 直针 黑色，如下图所示：

序号

定义

电平/V

说明

1

LVDS_VIO

12V/5V/3V3

LVDS屏幕供电输出可选12V/5V/3.3V

2

LVDS_VIO

3

LVDS_VIO

4

NC

/

悬空

5

GND

GND

电源地

6

GND

GND

电源地

7

LVDS_D0N

/

LVDS_D0信号对

8

LVDS_D0P

/

9

LVDS_D1N

/

LVDS_D1信号对

10

LVDS_D1P

/

11

LVDS_D2N

/

LVDS_D2信号对

12

LVDS_D2P

/

13

GND

GND

电源地

14

GND

GND

电源地

15

LVDS_CLK0N

/

LVDS_CLK0信号对

16

LVDS_CLK0P

/

17

LVDS_D3N

/

LVDS_D3信号对

18

LVDS_D3P

/

19

LVDS_D5N

/

LVDS_D5信号对

20

LVDS_D5P

/

21

LVDS_D6N

/

LVDS_D6信号对

22

LVDS_D6P

/

23

LVDS_D7N

/

LVDS_D7信号对

24

LVDS_D7P

/

25

GND

GND

电源地

26

GND

GND

电源地

27

LVDS_CLK1N

/

LVDS_CLK1信号对

28

LVDS_CLK1P

/

29

LVDS_D8N

/

LVDS_D8信号对

30

LVDS_D8P

/

3.8.2 LVDS屏幕背光座

(J70) PH2.0-6P 直针 红色，如下图所示：

序号

定义

电平/V

说明

1

GND

GND

电源地

2

GND

GND

3

LVDS_PWM

3.3V

LVDS0背光调节控制信号

4

LVDS_ON

3.3V

LVDS0背光使能输出信号

5

VCC12V

12V

12V电源供电

6

VCC12V

12V

3.8.3 LVDS驱动电压

(J71) 2X3P 2mm间距 双排针 直针 黑色，如下图所示：

序号

定义

电平/V

说明

1

VCC12V

12V

12V电源供电输出

2

VCC_LVDS

LVDS0屏幕供电

（跳线帽选择供电电压）

3

VCC5V

5V

5V电源供电输出

4

VCC_LVDS

LVDS0屏幕供电

（跳线帽选择供电电压）

5

VCC3V3

3.3V

3.3V电源供电输出

6

VCC_LVDS

LVDS0屏幕供电

（跳线帽选择供电电压）

3.9 eDP

3.9.1 eDP接口信号

(J49) 2X10P 2mm间距 双排针 直针 黑色，如下图所示：

序号

定义

电平/V

说明

1

VCC_eDP

12V/5V/3.3V

eDP屏幕供电输出可选12V/5V/3.3V

2

VCC_eDP

12V/5V/3.3V

3

VCC_eDP

12V/5V/3.3V

4

NC

NC

悬空

5

GND

GND

电源地

6

GND

GND

电源地

7

eDP_D0N

/

eDP_D0信号对

8

eDP_D0P

/

9

eDP_D1N

/

eDP_D1信号对

10

eDP_D1P

/

11

eDP_D2N

/

eDP_D2信号对

12

eDP_D2P

/

13

GND

GND

电源地

14

GND

GND

电源地

15

eDP_AUXN

/

eDP_AUX信号对

16

eDP_AUXP

/

17

eDP_D3N

/

eDP_D3信号对

18

eDP_D3P

/

19

VCC3V3

3.3V

供电输出3.3V

20

eDP_HPD

/

eDP_HPD

3.9.2 eDP屏幕背光座

(J69) PH2.0-6P 直针 红色，如下图所示：

序号

定义

电平/V

说明

1

GND

GND

电源地

2

GND

GND

3

eDP_PWM

3.3V

eDP背光调节控制信号

4

eDP_ON

3.3V

eDP背光使能输出信号

5

VCC12V

12V

12V电源供电

6

VCC12V

12V

3.9.3 eDP驱动电压

(J72) 2X3P 2mm间距 双排针 直针 黑色，如下图所示：

序号

定义

电平/V

说明

1

VCC12V

12V

12V电源供电输出

2

VCC_eDP

eDP屏幕供电

（跳线帽选择供电电压）

3

VCC5V0

5V

5V电源供电输出

4

VCC_eDP

eDP屏幕供电

（跳线帽选择供电电压）

5

VCC3V3

3.3V

3.3V电源供电输出

6

VCC_eDP

eDP屏幕供电

（跳线帽选择供电电压）

3.10 TP接口

(J13) 6Pin FPC座 0.5mm 下接式，如下图所示：

序号

定义

电平/V

说明

1

VCC3V3

3.3V

TP供电输出3.3V

2

TP_RST

3.3V

TP复位信号

3

TP_INT

3.3V

TP中断信号

4

TP_SCL

3.3V

I2C总线时钟信号

5

TP_SDA

3.3V

I2C总线数据信号

6

GND

GND

电源地

3.11 摄像头

3.11.1 MIPI_CSI0_RX

(J61) BTB连接器 30Pin 0.4mm间距，如下图所示：

序号

定义

电平/V

说明

1

MIPI_CSI0_RX_D2P

/

D2正极性信号

2

MIPI_CSI0_RX_D3P

/

D3正极性信号

3

MIPI_CSI0_RX_D2N

/

D2负极性信号

4

MIPI_CSI0_RX_D3N

/

D3负极性信号

5

MIPI_CAM1_RESET_L

1.8V

复位信号

6

VCC2V8_DVP

2.8V

摄像头电源

7

MIPI_CSI0_RX_D1P

/

D1正极性信号

8

VCC2V8_DVP

2.8V

摄像头电源

9

MIPI_CSI0_RX_D1N

/

D1负极性信号

10

NC

/

悬空

11

MIPI_CSI0_RX_D0P

/

D0正极性信号

12

GND

/

电源地

13

MIPI_CSI0_RX_D0N

/

D0负极性信号

14

GND

/

电源地

15

MIPI_CSI0_RX_CLK0P

/

时钟正极性信号

16

GND

/

电源地

17

MIPI_CSI0_RX_CLK0N

/

时钟负极性信号

18

NC

/

悬空

19

GND

/

电源地

20

MIPI_CAM1_PDN_L

1.8V

断电信号

21

I2C_SCL_Camera

/

I2C时钟信号

22

VCC1V2_DVP

1.2V

摄像头电源

23

I2C_SDA_Camera

/

I2C数据信号

24

VCC1V8_DVP

1.8V

摄像头电源

25

VCC2V8_DVP

2.8V

摄像头电源

26

MIPI_CAM1_AFPDN_L

/

/

27

GND

/

电源地

28

NC

/

悬空

29

GND

/

电源地

30

GND

/

电源地

3.11.2 MIPI_CSI1_RX

(J77) BTB连接器 30Pin 0.4mm间距，如下图所示：

序号

定义

电平/V

说明

1

MIPI_CSI1_RX_D2P

/

D2正极性信号

2

MIPI_CSI1_RX_D3P

/

D3正极性信号

3

MIPI_CSI1_RX_D2N

/

D2负极性信号

4

MIPI_CSI1_RX_D3N

/

D3负极性信号

5

MIPI_CAM2_RESET_L

1.8V

复位信号

6

VCC2V8_DVP

2.8V

摄像头电源

7

MIPI_CSI1_RX_D1P

/

D1正极性信号

8

VCC2V8_DVP

2.8V

摄像头电源

9

MIPI_CSI1_RX_D1N

/

D1负极性信号

10

NC

/

悬空

11

MIPI_CSI1_RX_D0P

/

D0正极性信号

12

GND

/

电源地

13

MIPI_CSI1_RX_D0N

/

D0负极性信号

14

GND

/

电源地

15

MIPI_CSI1_RX_CLK0P

/

时钟正极性信号

16

GND

/

电源地

17

MIPI_CSI1_RX_CLK0N

/

时钟负极性信号

18

NC

/

悬空

19

GND

/

电源地

20

MIPI_CAM2_PDN_L

1.8V

断电信号

21

I2C_SCL_Camera2

/

I2C时钟信号

22

VCC1V2_DVP

1.2V

摄像头电源

23

I2C_SDA_Camera2

/

I2C数据信号

24

VCC1V8_DVP

1.8V

摄像头电源

25

VCC2V8_DVP

2.8V

摄像头电源

26

MIPI_CAM1_AFPDN_L

/

/

27

GND

/

电源地

28

NC

/

悬空

29

GND

/

电源地

30

GND

/

电源地

3.12 耳机座接口

3.12.1 四段式耳机座

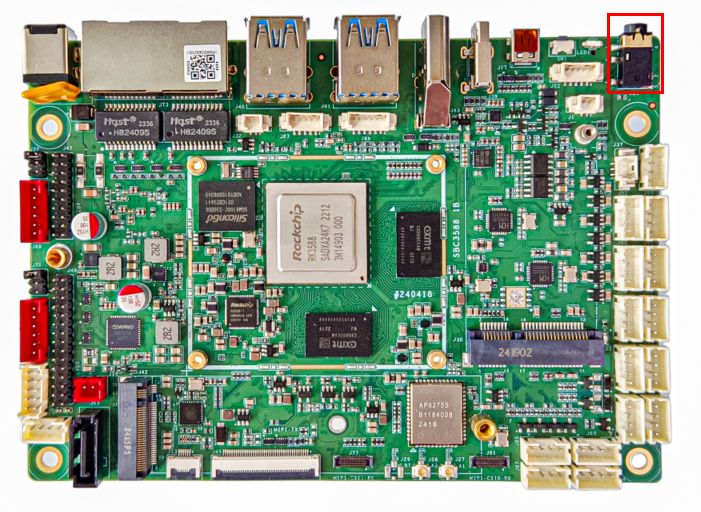

(J21) 支持1路CTIA标准四段式耳机座，耳机接口如下图所示：

国标（OMTP）和美标（CTIA）的区别在于MIC和GND两者相反，美标耳机的插头示意图，如下所示：

3.12.2 MX1.25座

(J82) MX1.25-5P 立式 米白色，如下图所示：

序号

定义

电平/V

说明

1

INP_PHONE_MIC

/

麦克风输入

2

ROUT1

/

右声道

3

LOUT1

/

左声道

4

HP_GND

/

音频地

5

HP_DET_L

/

插入检测

注意：J21，J82同时输入会互相干扰。

3.13 双声道喇叭接口

双声道喇叭接口，每个声道支持4ohm 10W输出。

(J79) PH2.0-4P 直插 米白色 ，如下图所示：

序号

定义

电平/V

说明

1

VORP

/

右声道喇叭驱动输出

2

VORN

/

3

VOLP

/

左声道喇叭驱动输出

4

VOLN

/

3.14 Mic接口

(J1) MX1.25-2P 立式 米白色，麦克风录音接口，支持驻极体麦克风输入，如下图所示：

序号

定义

电平/V

说明

1

Mic2P

3.3V

麦克风正极输入

2

Mic2N

/

麦克风负极输入

3.15 串口

IDO-SBC3588-V1主板一共扩展6路UART（不含调试UART），6路串口通过6个PH2.0-4P直插座子接出（默认2路UART TTL，2路RS232、2路RS485）。

PH连接器（设备节点）

UART TTL

RS232

RS485

J57（/dev/ttyS5）

不支持
  • （默认功能）

J60（/dev/ttyS0）
  • （默认功能）

不支持

J64（/dev/ttyS3）
  • （默认功能）

不支持

J65（/dev/ttyS6）
  • （默认功能）

不支持

J66（/dev/ttyS4）

不支持
  • （默认功能）

J67（/dev/ttyS7）
  • （默认功能）

不支持

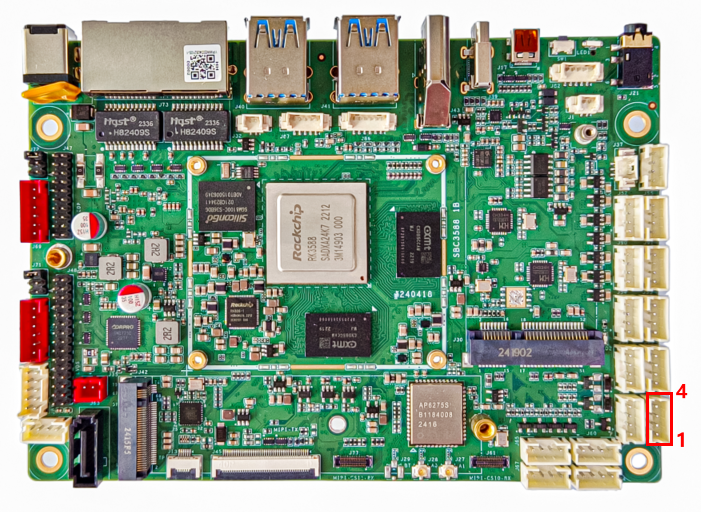

(J57、J60、J64、J65、J66、J67) PH2.0-4P 直插 米白色，如下图所示：

序号

定义

电平/V

说明

1

VCC

5V/3.3V

供电输出5V

2

RXD/A

/

RXD/RS485-A

3

TXD/B

/

TXD/RS485-B

4

GND

GND

电源地

注意：主板默认配置2路UART，2路RS232，2路485。如需其他组合配置，请联系我司商务

3.16 调试串口

(J37) MX1.25-3P 立贴 米白色，如下图所示：

序号

定义

电平/V

说明

1

UART2_RX_M0_DEBUG

3.3V

调试串口信号输入

2

UART2_TX_M0_DEBUG

3.3V

调试串口信号输出

3

GND

电源地

电源地

3.17 CAN接口

(J62) PH2.0-4P 直针 米白色，如下图所示：

序号

定义

电平/V

说明

1

VCC5V

5V

供电输出5V

2

CAN1_H

/

CAN1信号脚

3

CAN1_L

/

4

GND

GND

电源地

3.18 WiFi/BT

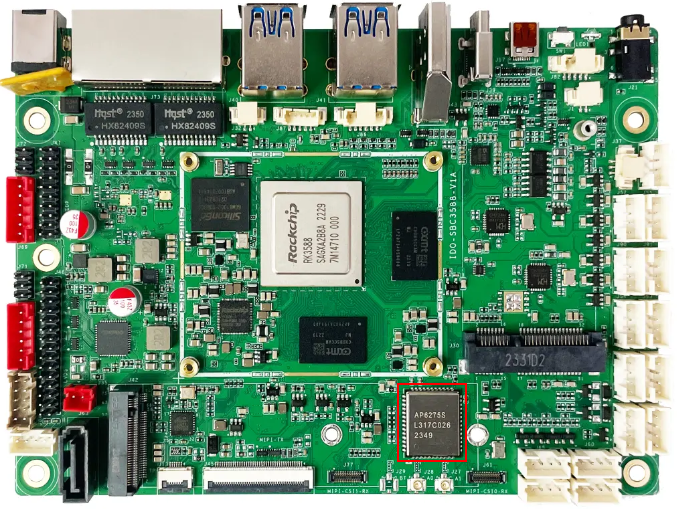

板载WiFi/BT模组，支持WiFi6（802.11 a/b/g/n/ac/ax）+BT5.3功能；WIFI天线采用IPEX 1代座，如下图所示：

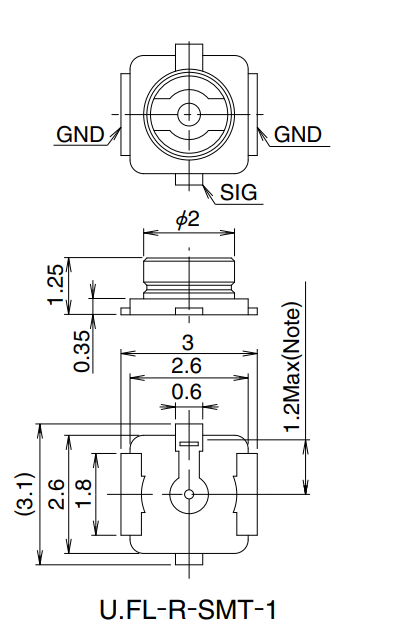

IPEX一代天线座示意图，如下图所示：

3.19 4G/5G模组

主板默认通过Mini PCIe 扩展 4G LTE/5G，4G通信模块适配移远EC20/EC200T/EC25、广和通L718等通用模组。5G通信模块适配移远RG200U-CN，如下图所示：

3.20 SIM卡座

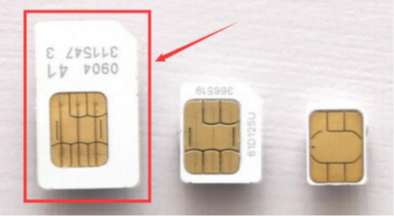

SIM卡座位于主板背面，卡槽适配标准尺寸SIM卡，如下表所示：

序号

名称


1

标准尺寸SIM卡

2

Micro SIM卡或者Nano SIM卡

3.21 LED指示灯

LED指示灯如下图所示：

颜色

定义

电平/V

说明

绿灯

System_LED

3.3V

上电常亮，系统运行状态指示灯，频率表示当前CPU负荷

3.22 GPIO

(J84) PHD2.0-2*5P 直插 米白色，如下图所示：

序号

定义

电平/V

说明

1

SPI4_CS0_M2/PWM1_M2/I2C4_SCL_M3/UART6_CTSN_M1/GPIO1_A3

3.3V

默认SPI数据信号

2

VCC

5V/3.3V

供电输出可选5V/3.3V，默认输出3V3

3

GPIO4_B5

3.3V

IO

4

SPI4_MISO_M2/I2C2_SDA_M4/UART6_RX_M1/GPIO1_A0

3.3V

默认SPI数据信号

5

SPI4_CS_GPIO2_B4

3.3V

默认SPI数据信号

6

SPI4_MOSI_M2/I2C2_SCL_M4/UART6_TX_M1/GPIO1_A1

3.3V

默认SPI数据信号

7

UART8_TX_M0/I2C6_SDA_M3/GPIO4_B0

3.3V

UART8输出端

8

SPI4_CLK_M2/PWM0_M2/I2C4_SDA_M3/UART6_RTSN_M1/GPIO1_A2

3.3V

默认SPI时钟信号

9

UART8_RX_M0/I2C6_SCL/SPDF1TX_M1/GPIO4_B1

3.3V

UART8接收端

10

GND

GND

电源地

3.23 IR-RX(红外接收)接口

(J87) MX1.25-5P 立式 米白色，如下图所示：

序号

定义

电平/V

说明

1

VCC5V0_SYS

5V

供电输出5V，常供电

2

GND

GND

电源地

3

IR_INTER

/

红外信号输入

4

IR_LED1

3.3V

LED控制信号输出

5

IR_LED2

3.3V

LED控制信号输出

3.24 按键(ADC)接口

(J86) MX1.25-6P 立式 米白色，如下图所示：

序号

定义

电平/V

说明

1

PWRON_KEY

/

开关机按键信号输入

2

RESET_KEY

/

复位按键信号输入

3

GND

4

ADC6

1.8V

ADC采样输入

5

ADC7

1.8V

ADC采样输入

6

RECOVERY_KEY

/

烧录按键信号输入

3.25 FAN接口

(J35) PH2.0-2P 直插 红色，如下图所示：

序号

定义

电平/V

说明

1

VCC_FAN

5V

风扇电源

2

GND

GND

电源地

3.26 RTC电池

(J32) MX1.25-2P 立式 米白色，如下图所示：

序号

定义

电平/V

说明

1

VBAT

3V

电池正极

2

GND

GND

电池负极

RTC电池如下图所示：

3.27 烧录按键

3.27.1 正常烧录

烧录按键 ，用于通过USB升级烧录系统固件。断电情况下按住烧录键，通过电脑连接主板USB OTG接口（Type-C口）再给主板通电，主板进入USB烧录模式后，使用烧录工具进行系统烧录，如下图所示：

3.27.2 强制烧录

强制烧录测试点 ，用于主板变砖后，通过USB强制烧录固件。断电情况下短接BOOT测试点，通过电脑连接主板USB OTG接口（Type-C口）再给主板通电，主板进入Maskrom烧录模式后，使用烧录工具进行系统烧录，如下图所示：

3.28 TF卡座

TF卡座支持SD3.0, 支持高速SD卡，如下图所示：

4、电气性能

4.1 标准电源

标准电源如下表所示：

属性

最小

典型

最大

标准电源输入

电压

12V

12V

26V

电流

/

3A

/

4.2 功耗说明

功耗说明如下表所示：

属性

功能

典型

最大

标准电压

(12V输入)

工作电流

(HDMI输出1080P)

静止桌面

300mA

/

在线视频

460mA

720mA

在线游戏

（捕鱼达人）

430mA

720mA

待机电流

/

15mA

/

关机电流

/

＜1mA

/

4.3 USB供电

UDB供电如下表所示：

属性

电压

典型电流

最大电流

标准电源

USB3.0

5V

/

1000mA

USB2.0

5V

/

1000mA

注意：USB 外设总电流建议不超过 2000mA ，否则会导致机器无法正常运转。

4.4 LVDS屏工作电流

LVDS屏工作电流，如下表所示：

属性

规格书

典型

备注

LVDS屏工作电流

3.3V工作电流

/

/

/

LVDS屏工作电流

5V工作电流

/

480mA

5.5寸，双LVDS屏

LVDS屏背光电流

12V工作电流

/

/

/

4.5 eDP屏工作电流

eDP屏工作电流，如下表所示：

属性

规格书

典型

备注

EDP屏工作电流

3.3V工作电流

/

640mA

10.1寸，EDP屏

EDP屏工作电流

5V工作电流

/

/

/

EDP屏背光电流

12V工作电流

/

/

/

4.6 MIPI屏工作电流

MIPI屏工作电流，如下表所示：

属性

规格书

典型

备注

MIPI屏工作电流

3.3V工作电流

/

390mA

10.1寸，MIPI屏

5、使用注意事项

主板在使用时，请特别注意以下事项：

  1. 从包装盒中取出主板后，请确认没有由于运输过程造成的针脚或其它短路再上电。
  2. 电子产品对静电非常敏感，拿主板前，请戴上静电手环或静电手套以将您身上的静电导走。
  3. 请在断电条件下插拔部件。在连接电源接头到主板前请先确认电源处于关闭状态，以避免瞬间的电源冲击造成敏感元件的损坏。
  4. 通过线材连接外设时，请确保各外设针脚定义和主板接口对应，避免因线序错误导致短路烧板。
  5. 螺丝固定主板时，注意避免板卡因变形导致PCB开路或元件脱落。
  6. 在连接可选择电压的屏幕（LVDS，eDP等），请注意跳线选择的电压与屏幕规格书一致。
  7. 连接外设如USB/扩展座时，注意电流限制。
  8. 连接串口时，注意串口电平是否匹配，避免将UART接到RS232或RS485电平上。UART/RS232 注意RX-TX互连。 RS485接口注意 A-A/B-B。
  9. 选择电源时注意电压和电流符合主板及外设功率要求。
  10. 设计整机产品时，应考虑主板散热和限高问题。
  11. 平时不使用主板的时候，请将主板放置在静电桌垫或静电袋内密封保存。
http://www.dtcms.com/a/600619.html

相关文章：

  • RabbitMQ-基础-总结
  • 学习react第二天
  • 【JVS更新日志】低代码、APS排产、物联网、企业计划11.12更新说明！
  • 前端注释规范：如何写“后人能看懂”的注释（附示例）
  • C语言编译器下载地址 | 如何选择适合自己的C语言编译器
  • HarmonyOS之深入解析如何实现语音朗读能力
  • 台州企业网站的建设做网站能挣多少钱
  • 网站开发内容包括哪些wordpress 统计代码
  • 【昇腾CANN工程实践】BERT情感分析API性能优化实录：从CPU到NPU的15倍加速
  • 【Linux基础开发工具 (二)】详解Linux文本编辑器：Vim从入门到精通——完整教程与实战指南（上）
  • 使用 BR 备份 TiDB 到阿里云 OSS 存储
  • 机器学习项目——基于集成学习提升树情绪分类（代码/论文）
  • C++ 抽象类与多态原理深度解析：从纯虚函数到虚表机制（附高频面试题）
  • 尚硅谷 SpringCloud 01 分布式概念-工程创建-nacos安装-nacos服务注册与发现 -远程调用
  • C# Sqlite帮助类
  • 传统方式部署 Hadoop 高可用集群
  • 微软 Win11 经典版 Outlook 曝 BUG，加速 SSD 损耗
  • C++在边缘AI加速中的硬件优化：结合位运算与SIMD提升推理效率
  • 网站开发文档撰写作业牡丹江整站优化
  • QT:ItemView视图控件
  • 让UI完全按屏幕比例变化的方法
  • 结项报告完整版：Apache SeaTunnel 支持 Flink 引擎 Schema Evolution 功能
  • 微服务生态组件之Spring Cloud LoadBalancer详解和源码分析
  • 重庆长寿网站设计公司哪家专业网站跳转微信链接
  • 阿里云域名DNS解析URL转发不支持HTTPS?
  • leetcode 2654. 使数组所有元素变成 1 的最少操作次数 中等
  • AI取名大师 | PM2 部署 Bun.js 应用及配置 Let‘s Encrypt 免费 HTTPS 证书
  • 结项报告完整版 | Apache SeaTunnel支持metalake开发
  • 【cursor】进阶技巧Rules
  • WebServer05
