【负载均衡】LVS DR模式详解

news 2025/11/12 5:04:35

LVS-DR 模式

1. DR 模式核心概念

DR = Direct Routing（直接路由）

2. DR 模式工作原理

2.1 数据流向对比

- 传统模式（NAT）

客户端请求 → 负载均衡器 → 真实服务器 → 负载均衡器 → 客户端响应

- DR 模式

客户端请求 → 负载均衡器 → 真实服务器 → 直接返回客户端（接收所有请求）（处理请求） （响应不经过负载均衡器）

3. 技术实现原理

1. 客户端发送请求到 VIP
2. 负载均衡器接收请求，选择一台真实服务器
3. 负载均衡器将请求转发给真实服务器（MAC地址改写）
4. 真实服务器直接响应客户端（源IP仍是VIP）
5. 客户端收到响应，认为来自VIP

4. 为什么响应能直接返回？

真实服务器配置 VIP 在 lo 接口
通过 ARP 抑制避免 IP 冲突
响应数据包源 IP 为 VIP，客户端接受

5. 配置负载均衡器

- 环境信息

Director IP: 192.168.65.131
VIP: 192.168.65.100

- 系统基础配置

# 关闭防火墙
systemctl disable firewalld --now# 关闭 SELinux（临时）
setenforce 0# 加载 IPVS 内核模块
modprobe ip_vs# 安装 IPVS 管理工具
yum -y install ipvsadm

- 配置虚拟 IP (VIP)

# 进入网络配置目录
cd /etc/sysconfig/network-scripts/# 复制 ens33 配置创建虚拟接口
cp ifcfg-ens33 ifcfg-ens33:0# 编辑虚拟接口配置
vi ifcfg-ens33:0

ifcfg-ens33:0 内容：

DEVICE=ens33:0        # 设备名称
ONBOOT=yes            # 开机启动
IPADDR=192.168.65.100 # 虚拟IP地址
NETMASK=255.255.255.255 # 子网掩码（32位，单机地址）
# 注意：不配置 GATEWAY 和 DNS

激活虚拟接口：

# 启用虚拟接口
ifup ens33:0# 检查配置
ifconfig ens33:0
# 应该显示: inet 192.168.65.100 netmask 255.255.255.255

- 调整内核参数

# 编辑内核参数文件
vi /etc/sysctl.conf

# 添加以下内容：
# 启用 IP 转发（负载调度器需要）
net.ipv4.ip_forward = 0# 禁用 ICMP 重定向，避免网络混乱
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

应用配置：

# 重新加载内核参数
sysctl -p# 验证 IP 转发是否启用
cat /proc/sys/net/ipv4/ip_forward
# 应该显示: 1

- 配置 LVS 服务及调度

# 清空现有 IPVS 规则
ipvsadm -C# 添加虚拟服务
# -A: 添加虚拟服务
# -t: TCP 协议
# 192.168.65.131:80: 虚拟服务的IP和端口
# -s rr: 调度算法为轮询 (Round Robin)
ipvsadm -A -t 192.168.10.180:80 -s rr# 添加真实服务器
# -a: 添加真实服务器
# -t: TCP 协议
# -r: 真实服务器地址
# -g: 使用 DR 模式 (Gateway, 即直接路由)
ipvsadm -a -t 192.168.10.180:80 -r 192.168.10.16:80 -g
ipvsadm -a -t 192.168.10.180:80 -r 192.168.10.17:80 -g# 查看配置状态
ipvsadm -ln

预期输出：

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.65.131:80 rr-> 192.168.65.128:80             Route   1      0          0-> 192.168.65.133:80             Route   1      0          0

注意： Route 表示 DR 模式配置正确。

配置节点服务器 (Real Server)

环境信息

Real Server 1: 192.168.65.128
Real Server 2: 192.168.65.133
VIP: 192.168.65.100

(1) 配置 VIP 到 lo 接口

# 进入网络配置目录
cd /etc/sysconfig/network-scripts/# 复制 lo 配置创建虚拟接口
cp ifcfg-lo ifcfg-lo:0# 编辑虚拟接口配置
vi ifcfg-lo:0

ifcfg-lo:0 内容：

DEVICE=lo:0           # 设备名称（环回接口虚拟设备）
ONBOOT=yes            # 开机启动
IPADDR=192.168.65.100 # 虚拟IP地址
NETMASK=255.255.255.255 # 子网掩码（32位）

激活虚拟接口：

# 启用虚拟接口
ifup lo:0# 检查配置
ifconfig lo:0
# 应该显示: inet 192.168.65.100 netmask 255.255.255.255# 添加路由，确保发往VIP的包通过lo:0接口
route add -host 192.168.65.100 dev lo:0

(2) ARP 参数调整（关键步骤）

# 编辑内核参数文件
vi /etc/sysctl.conf

添加以下内容：

# ARP 抑制配置 - 核心配置！
# 只响应目标IP地址为本地接口IP的ARP请求
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2# 环回接口的ARP抑制
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

应用配置：

# 重新加载内核参数
sysctl -p# 验证 ARP 抑制配置
sysctl -a | grep arp_ignore
sysctl -a | grep arp_announce

(3) 安装和配置 Web 服务

# 安装 Apache
yum -y install httpd# 启动服务
systemctl start httpd# 为每台真实服务器创建不同的测试页面
# 在 192.168.10.16 上执行：
echo "Web Server 1 - 192.168.10.16" > /var/www/html/index.html# 在 192.168.10.17 上执行：
echo "Web Server 2 - 192.168.10.17" > /var/www/html/index.html# 测试本地访问

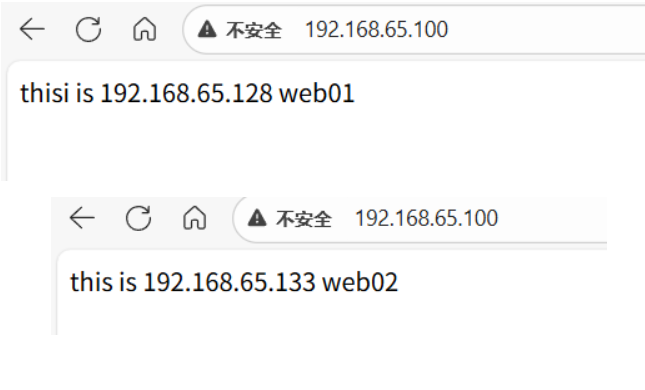

http://192.168.65.100

在这里插入图片描述
