一款3.8V to 55V输入，提供2A电流的DC-DC降压芯片推荐

目录

一、特性简述

二、本人已采用的电路

三、原理图布局

四、芯片手册

---

一、特性简述

最近发现一款宽电压范围的DC-DC降压芯片，主要特点如下：

1、支持宽电压输入：3.8V to 55V

2、关机模式功耗：低至12uA，可以用于电池供电电路

3、输出电流：最大可以提供2A稳定输出

4、输出可调电压范围：0.8V to 52V

5、静态电流：140uA

二、本人已采用的电路

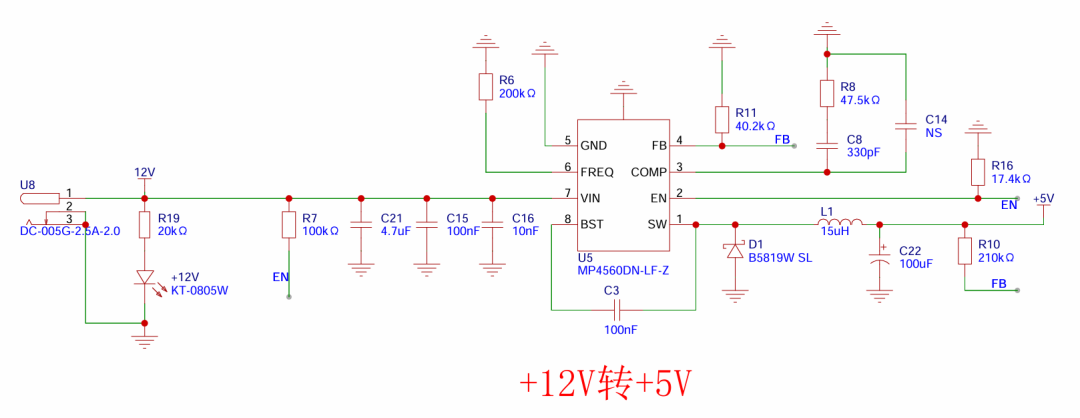

我主要用于+12V转+5V或者+3.3V给单片机等低压电路供电，下图是我已经使用多次的原理图。

由于其Feedback Voltage为0.8V±0.02V，故输出电压可由上图中R10和R11分压决定，计算公式为：

把值上图阻值带入有，Vout=0.8*(210+40.2)/40.2=4.979V。

至于更多输出电压，可以根据上述公式自行选择阻值计算，最好选择标准阻值。

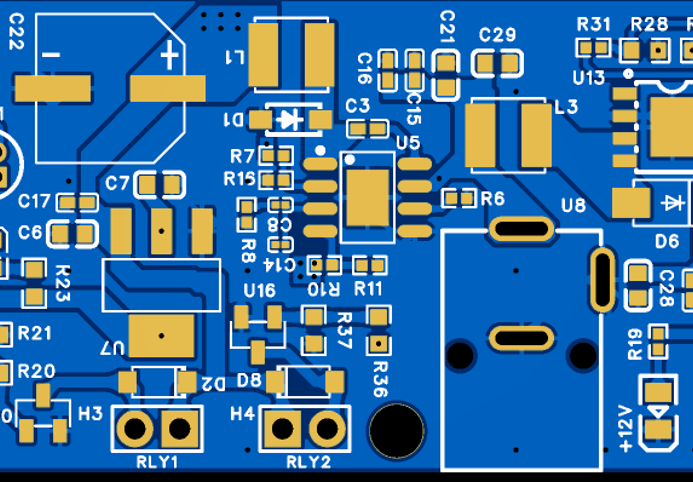

三、原理图布局

原理图布局主要遵循以下几点：

1、旁路电容要尽可能靠近芯片引脚摆放

2、要过电流的走线要预估好线宽，保证过流能力

3、要做好散热布局

4、器件摆放既要保证功能，也要确保不影响焊接操作

四、芯片手册

芯片型号为MP4560DN，更多详细信息请参考芯片手册。
