肖特二极管电路设计应用

核心结论：肖特基二极管电路设计需围绕 “高频低损耗” 核心，聚焦整流、续流、开关三大典型应用，选型和布局均需匹配电路电压、电流、频率需求。

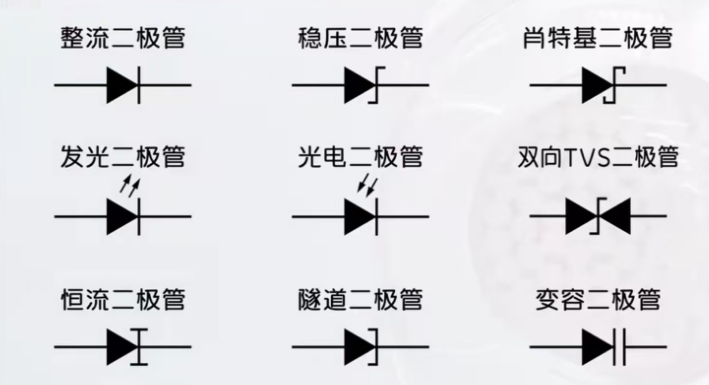

一、三大典型应用电路设计

1. 高频整流电路（开关电源 / 适配器）

• 核心需求：将高频交流电（1MHz 以上）转为直流电，降低导通损耗。
• 设计要点：
  • 选型：优先选正向压降 Vf＜0.3V、反向恢复时间 Trr＜10ns 的型号，反向耐压 Vr 高于输入峰值电压 20% 以上。
  • 连接：二极管阳极接变压器次级输出端，阴极串滤波电容后接负载，形成半波整流回路；全桥整流需 4 只肖特基管组成桥堆，注意相位一致性。
  • 优化：并联小电容（1000pF）抑制高频振荡，PCB 布线缩短引线，减少寄生参数。

2. 续流保护电路（电机 / 电感驱动）

• 核心需求：释放电感 / 线圈断电时的反向电动势，保护开关器件（MOS 管 / IGBT）。
• 设计要点：
  • 选型：正向电流 If 需覆盖电感峰值电
