数据结构（18）
目录
一、关键路径
1、关键路径的核心定义与本质
（1）定义
（2）本质
2、关键路径的核心关联概念（时间参数）
（1）事件的时间参数（顶点层面）
（2）活动的时间参数（边层面）
（3）关键活动的判定
3、关键路径的判定步骤（示例演示）
4、关键路径的核心特性
5、关键路径的应用价值
6、关键路径与最短路径的区别
一、关键路径
关键路径（Critical Path）是AOE 网（边表示活动的带权有向无环图） 中的核心概念，指从源点（项目开始事件）到汇点（项目结束事件）的最长路径。它决定了项目的最短完成时间，路径上的所有活动（边）均为 “关键活动”—— 任何关键活动的延误都会直接导致项目总工期延长，而非关键活动则有一定时间缓冲。
1、关键路径的核心定义与本质
（1）定义
在 AOE 网中，关键路径是满足以下条件的路径：
- 路径起点为源点（入度为 0，项目开始事件），终点为汇点（出度为 0，项目结束事件）。
- 路径上所有活动的权值（持续时间）之和最大 —— 这个总和就是项目的最短完成时间（无法再缩短，因所有关键活动已无缓冲）。
（2）本质
关键路径的核心是 “项目的最长依赖链”：
- 项目中存在多个并行活动流程，但必须等所有流程中 “最慢的那条” 完成，项目才能整体结束。
- 这条 “最慢的流程” 就是关键路径，它的总时长直接决定了项目的最短工期。
2、关键路径的核心关联概念（时间参数）
关键路径的判定依赖 AOE 网的 4 个核心时间参数（需先计算这些参数才能确定关键路径）：
（1）事件的时间参数（顶点层面）
- 事件最早发生时间（ve(i)）：顶点i（事件）最早能发生的时间，即所有到达该顶点的活动都完成的最早时刻。
- 源点源点（项目从时间 0 开始）。
- 其他顶点：权重（取所有前置活动完成时间的最大值，需等最后一个前置活动结束）。
- 事件最迟发生时间（vl(i)）：顶点i（事件）最迟必须发生的时间，超过则延误项目总工期。
- 汇点汇点汇点（汇点的最早、最迟时间一致，即项目最短完成时间）。
- 其他顶点：权重（取所有后续活动最迟开始时间的最小值，不延误后续流程）。
（2）活动的时间参数（边层面）
- 活动最早开始时间（e(k)）：边<i,j>（活动k）最早能开始的时间，即起点事件i的最早发生时间：e(k)=ve(i)。
- 活动最迟开始时间（l(k)）：边<i,j>（活动k）最迟必须开始的时间，即终点事件j的最迟发生时间减去活动持续时间：权重。
（3）关键活动的判定
- 活动的时间余量：l(k)−e(k)（活动可延误的最大时间，不影响项目总工期）。
- 关键活动：l(k)−e(k)=0（无时间余量，必须按时开始、完成，否则延误项目）。
- 关键路径：由所有关键活动串联而成的路径（从源点到汇点）。
3、关键路径的判定步骤（示例演示）
以 “软件项目开发 AOE 网” 为例，演示关键路径的判定过程：
（1）AOE 网基础结构
- 顶点（事件）：V0（项目开始）、V1（需求分析完成）、V2（设计完成）、V3（开发完成）、V4（测试完成）、V5（项目结束）。
- 边（活动 + 持续时间）：<V0,V1>(5)、<V1,V2>(3)、<V2,V3>(8)、<V3,V4>(2)、<V4,V5>(4)、<V2,V4>(3)。
（2）步骤 1：计算事件的最早发生时间（ve）
- ve(0)=0（源点）
- ve(1)=ve(0)+5=5
- ve(2)=ve(1)+3=8
- ve(3)=ve(2)+8=16
- ve(4)=max{ve(3)+2,ve(2)+3}=max{18,11}=18
- ve(5)=ve(4)+4=22（项目最短完成时间 = 22）
（3）步骤 2：计算事件的最迟发生时间（vl）
- vl(5)=ve(5)=22（汇点）
- vl(4)=vl(5)−4=18
- vl(3)=vl(4)−2=16
- vl(2)=min{vl(3)−8,vl(4)−3}=min{8,15}=8
- vl(1)=vl(2)−3=5
- vl(0)=vl(1)−5=0
（4）步骤 3：计算活动的时间参数与关键活动
| 活动（边） | e(k)=ve(i) | 权重 | 时间余量l−e | 是否关键活动 |
|---|---|---|---|---|
| <V0,V1> | 0 | 5−5=0 | 0 | 是 |
| <V1,V2> | 5 | 8−3=5 | 0 | 是 |
| <V2,V3> | 8 | 16−8=8 | 0 | 是 |
| <V3,V4> | 16 | 18−2=16 | 0 | 是 |
| <V4,V5> | 18 | 22−4=18 | 0 | 是 |
| <V2,V4> | 8 | 18−3=15 | 7 | 否 |
（5）步骤 4：确定关键路径
关键活动串联的路径：V0→V1→V2→V3→V4→V5，总长度 = 5+3+8+2+4=22（与项目最短完成时间一致）。

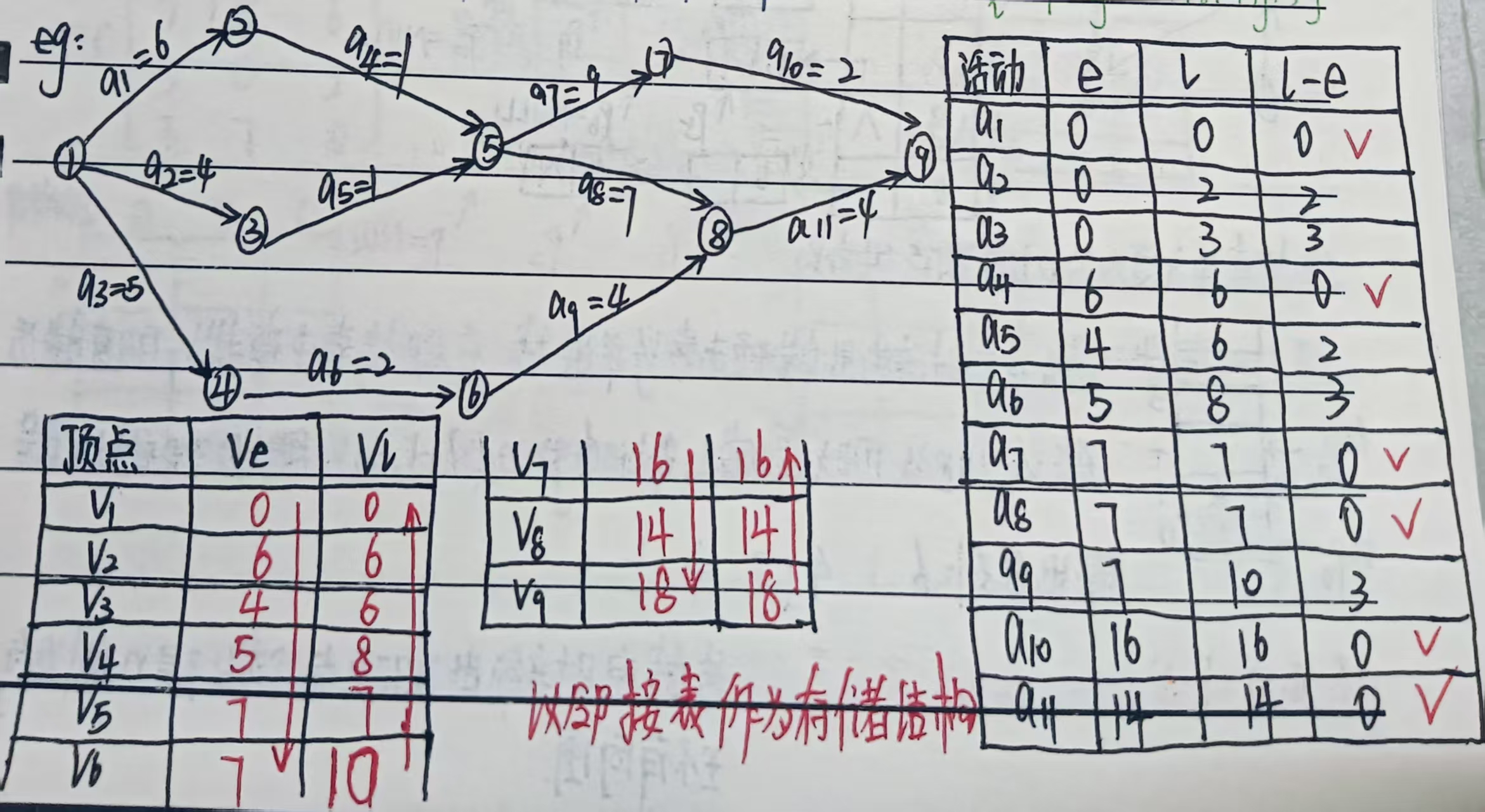

例题：
4、关键路径的核心特性
- 总时长 = 项目最短完成时间：关键路径的权值和是所有路径中最大的，必须等这条路径上的所有活动完成，项目才能结束。
- 关键活动无缓冲：路径上的每个活动都没有时间余量，任何一个关键活动延误t天，项目总工期就延误t天。
- 非关键活动有缓冲：非关键活动的时间余量内延误，不影响项目总工期（如示例中<V2,V4>可延误 7 天）。
- 关键路径可能不唯一：若 AOE 网中存在多条 “权值和最大” 的路径，则这些路径都是关键路径，项目总工期由所有关键路径的共同时长决定（需确保所有关键路径都按时完成）。
5、关键路径的应用价值
关键路径是项目管理和流程优化的核心工具，核心价值体现在：
- 确定项目最短工期：直接给出项目的最小完成时间，为项目计划制定提供依据。
- 聚焦核心任务：明确关键活动，便于资源倾斜（如人力、物力优先投入关键活动，确保不延误）。
- 优化项目流程：
- 缩短项目工期：只能通过压缩关键活动的持续时间（如优化流程、增加资源），压缩非关键活动无意义。
- 平衡资源：在不延误总工期的前提下，可将非关键活动的资源调配到关键活动，提升整体效率。
- 风险预警：实时监控关键活动的进度，提前发现延误风险，及时调整计划。
6、关键路径与最短路径的区别
| 对比维度 | 关键路径（AOE 网） | 最短路径（带权图） |
|---|---|---|
| 路径性质 | 源点到汇点的最长路径 | 源点到目标点的最短路径 |
| 应用场景 | 项目工期规划、流程优化 | 路径规划（距离、时间、成本最小） |
| 核心目标 | 确定项目最短完成时间，识别关键活动 | 寻找权值和最小的路径 |
| 依赖模型 | 带权有向无环图（AOE 网） | 带权图（有向 / 无向，可含负权） |
关键路径的核心是 AOE 网中 “最长的活动依赖链”，它决定了项目的最短完成时间，路径上的关键活动是项目管理的核心重点。通过计算事件和活动的时间参数，可精准识别关键路径和关键活动，为项目工期规划、资源调配和风险控制提供科学依据，是工程管理、生产调度、项目开发等场景的核心优化工具。
