1.1.3 Program_Alarm的使用

S7-1500 Program_Alarm 使用

        S7-1500集成程序报警功能，通过报警可以快速检测自动化系统中的过程控制错误。使用Program_Alarm指令的相关功能，可以在显示设备中显示CPU的报警内容。

        每个CPU的同步报警事件，都指定给一个Program_Alarm指令块。该指令只能在FB块中调用创建，在报警编辑器中编辑。

        每个Program_Alarm指令可以最多添加10个报警文本相关值的变量（SD_i）

一步骤如下

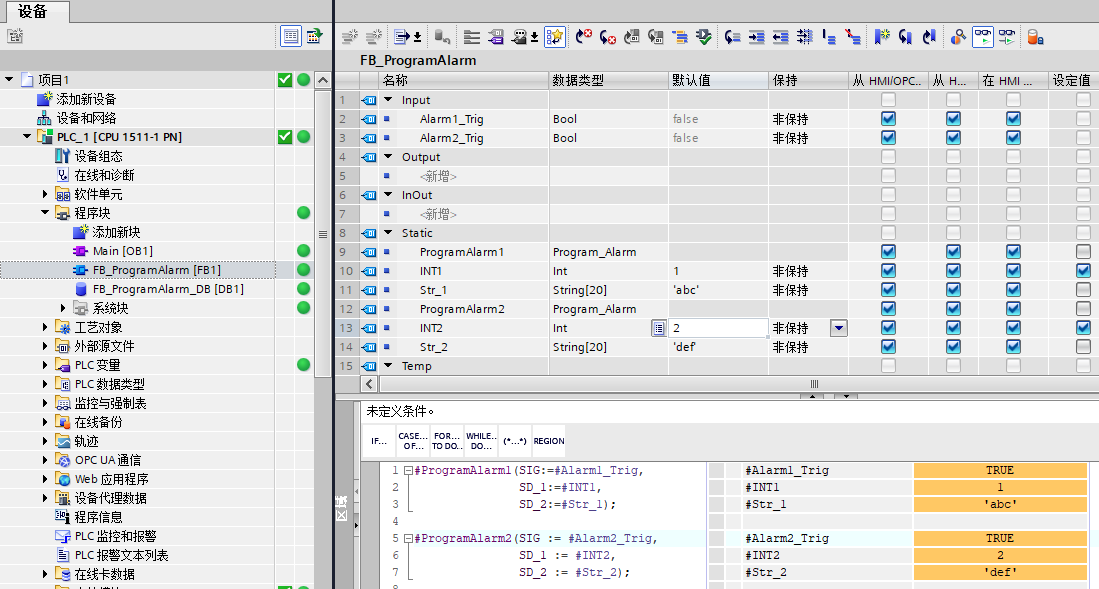

1、新建项目，添加FB程序块，打开“扩展指令--报警”将Program_Alarm指令添加到FB块中。如图1所示：

SIG

BOOL

要监视的信号。 信号上升沿：生成一个到达的程序报警。
