奥比中光深度相机实战：三维物体点云重建、轮廓提取与人脸鉴伪

news 2025/11/10 12:41:22

文章目录

- - 准备说明
  - 从RGBD图像到（静态）点云
  - 3D物体轮廓提取（静态）
  - 人脸鉴伪（实时）
  - 点云计算+深度分割/轮廓提取动态化
  - 代码获取

来源说明：基础代码（功能较少，点云重建和轮廓提取无动态实时功能）和本文部分图片来自奥比中光教学用课件。

准备说明

在这里插入图片描述

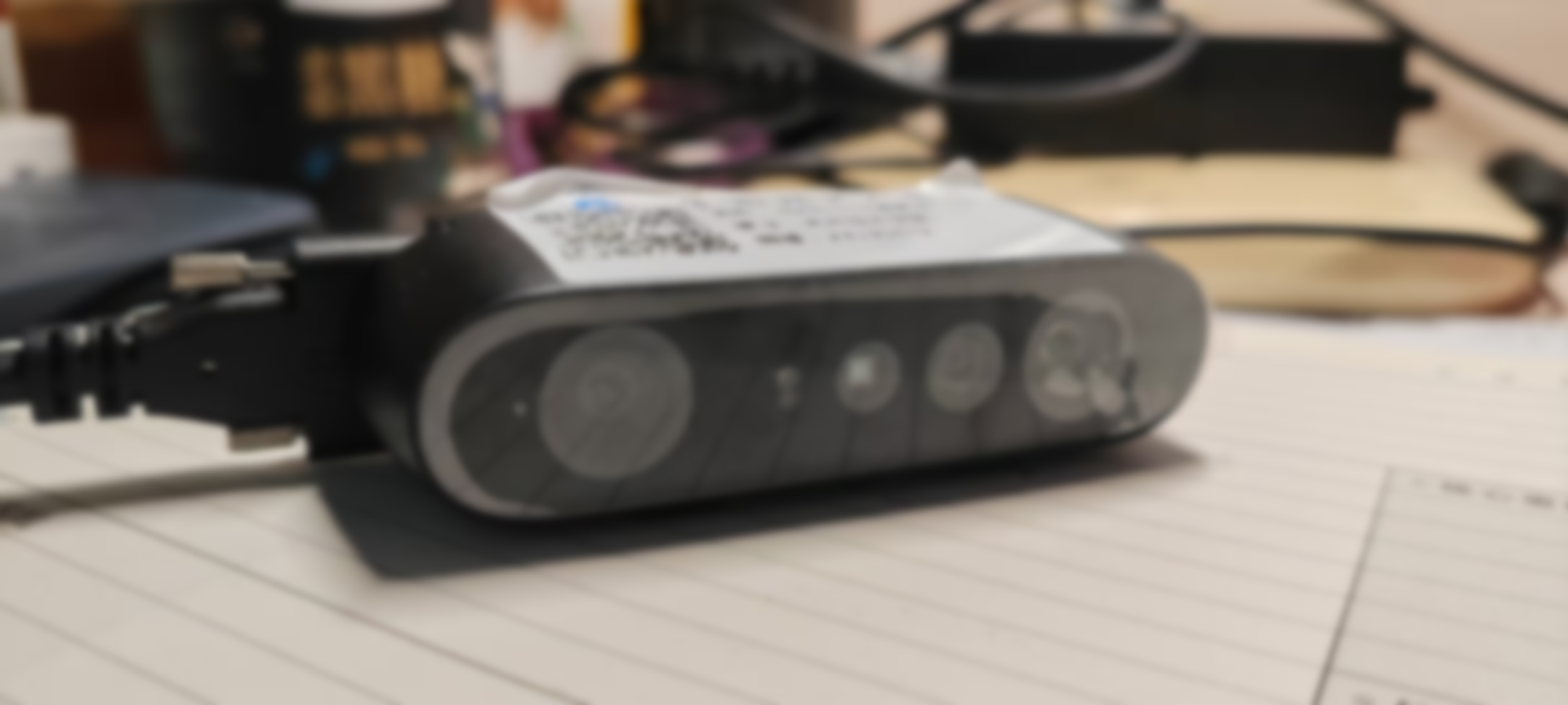

在实战开始前，需要一台RGBD深度相机，可以使Intel RealSense、Microsoft Kinect或者奥比中光（Orbbec）3D相机。本实战使用Orbbec深度相机Gemini系列，需要安装相关版本驱动，软件开发平台为PyCharm IDE，如果需要调用更高级的接口功能，需要使用VS Community 2019及之前的版本（2022需要修改CMake文件）编译C++源码，基于Orbbec SDK（Software Development Kit）。

在这里插入图片描述

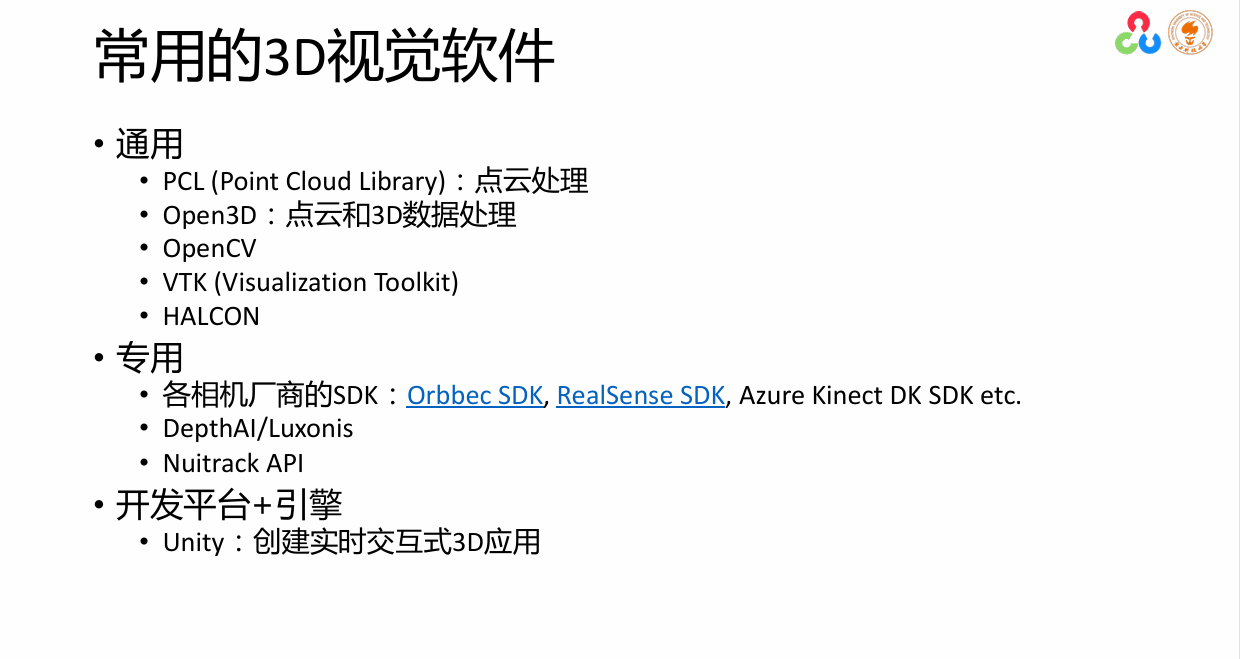

Python解释器建议选择3.10及以上，安装opencv-python和open3d库。

说明：opencv-python安装完成后名称为cv2，本实战后续均默认

import cv2 as cv

import open3d as o3d

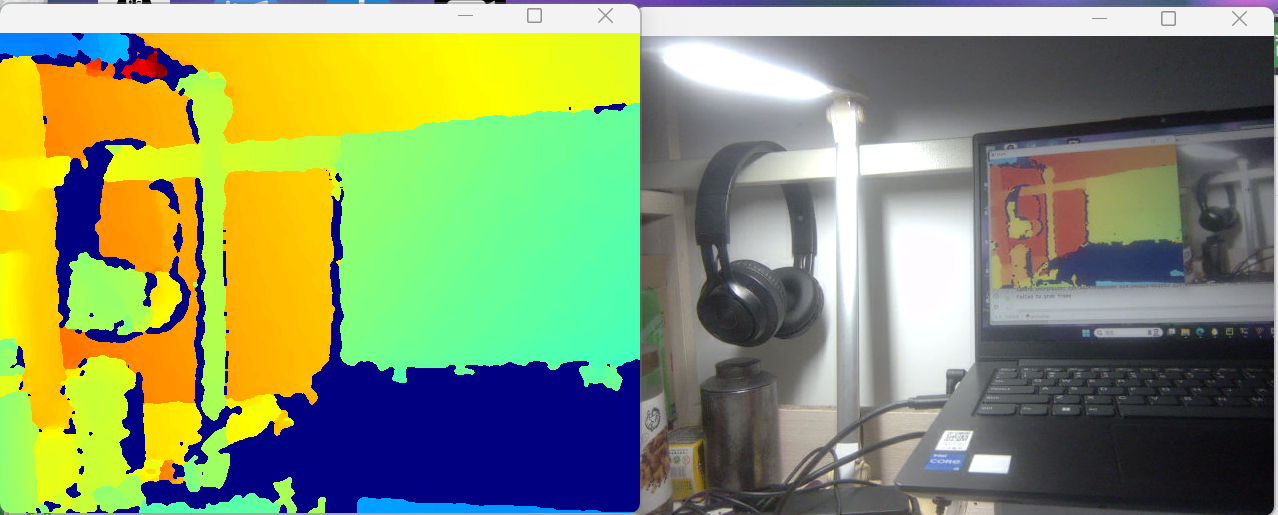

安装好驱动后，连接深度相机，不出意外就可以使用opencv-python读取并显示RGB图和深度图数据流了。

在这里插入图片描述

从RGBD图像到（静态）点云

（1）深度相机拍摄的数据流的获取方式和笔记本自带摄像头方式无异，IDE创建相机时最好指定相机参数为cv.CAP_OBSENSOR, 如cap=cv.VideoCapture(0, cv.CAP_OBSENSOR)；使用cap.read或者先grab后retrieve的方式读取数据流，二维数组深度图和三维数组RGB图分别读取，对应参数cv.CAP_OBSENSOR_DEPTH_MAP和cv.CAP_OBSENSOR_BGR_IMAGE；

（2）参考博客园这一篇文章：Open3D 读取、保存、显示点云 - 成理随风 - 博客园, 点云数据文件后缀一般是pcd、pts、ply（包含Mesh网格数据），数据形式可以使N个点，也就是N个xyz/xyzi/xyzrgb/xyzirgb的形式，但深度相机直接返回的是Nxz的形式，因此至少需要计算出每个点对应的x/y值；

在这里插入图片描述

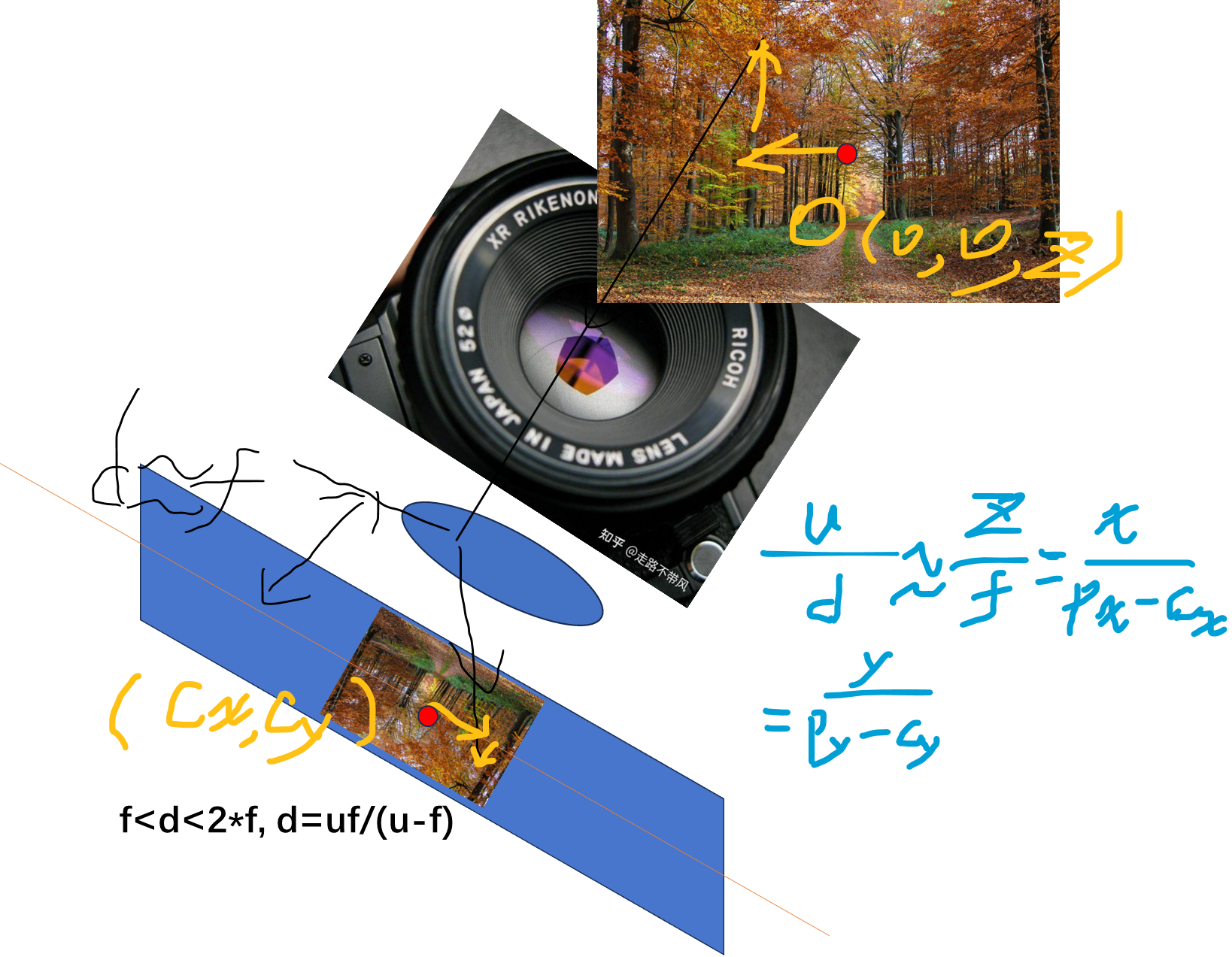

根据计算原理图，物距像距关系由磨镜者公式决定，实际计算认为相距d≈f凸透镜焦距，因此给定深度图每一个像素点的深度信息，可以有图像中心（cx，cy）的坐标（此坐标由相机分辨率参数决定，比如本实战的Gemini相机是HXW=480x640分辨率，但是实际相片的大小由相机内部画幅决定，两者共同决定了照片的清晰度。

需要注意实际的相机焦距在x（垂直）和y（水平）方向可能不同，计算公式需作出调整。

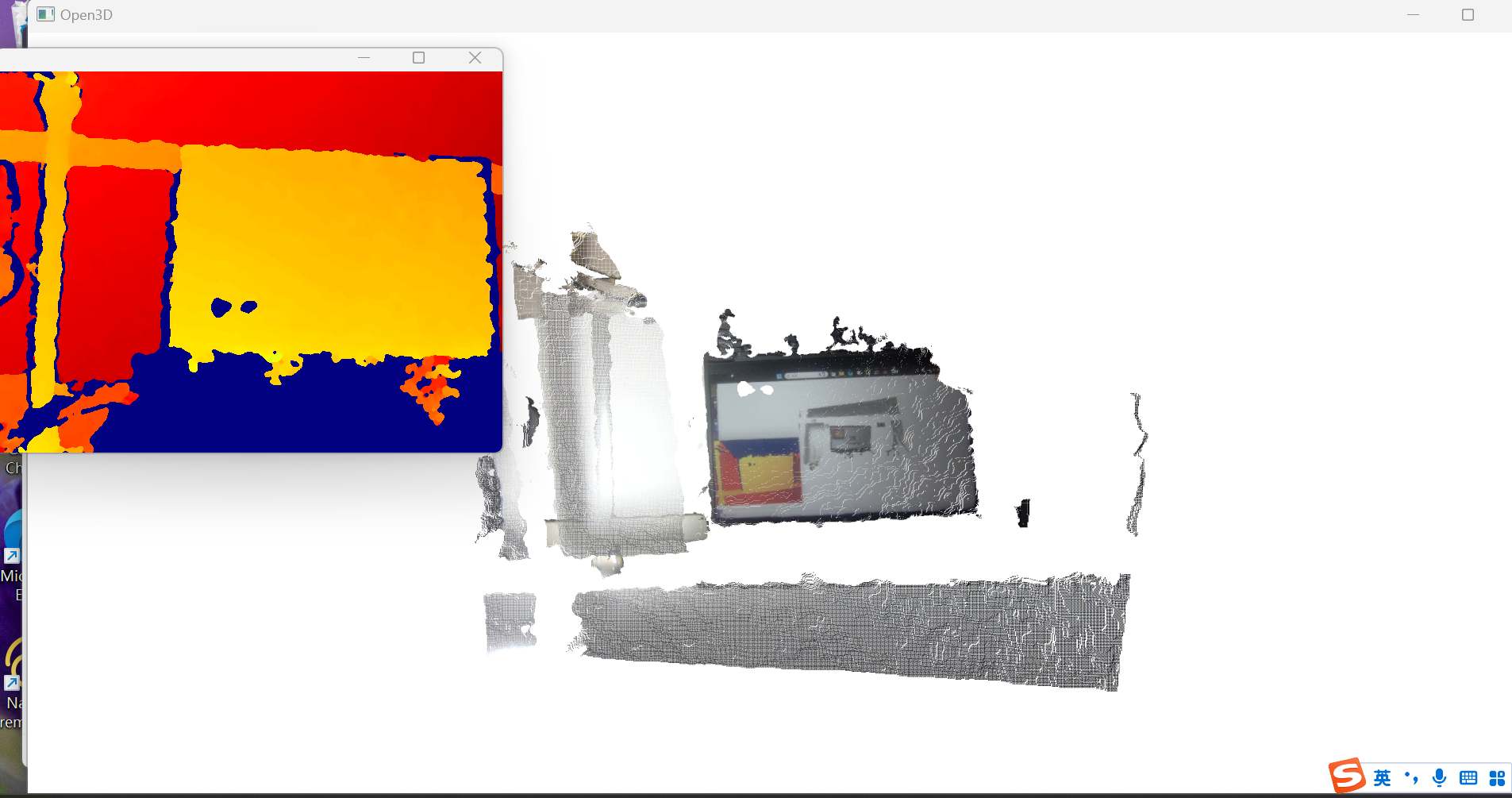

根据计算得到的XYZ三维坐标，就可以绘制基本的点云数据了。

在这里插入图片描述

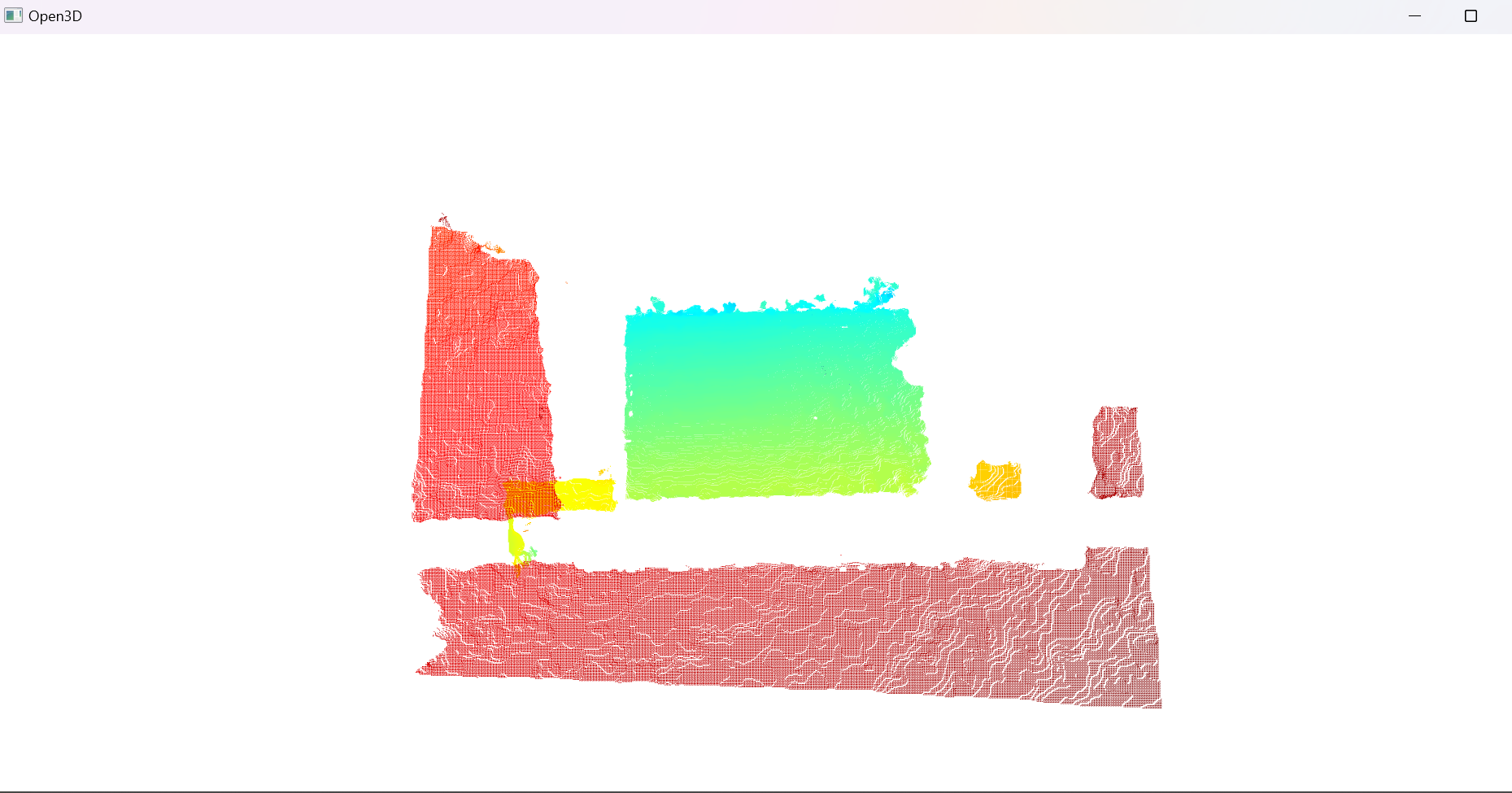

（3）结合RGBD深度相机拍摄的帧对齐（时间戳匹配）RGB图像，可以把每个点的rgb颜色信息一并记录，就会获得xyzrgb数据，可能可以通过转成HSV图像，从而获得像素点的亮度值，得到存储N x （x，y，z，i，r，g，b）的点云；可以保存到本地目录以便用到历史数据的算法使用；

在这里插入图片描述

3D物体轮廓提取（静态）

这一部分不需要用到点云数据，仅基于深度3D相机获取的二维深度图。基本思路是深度图二值化分割-图像增强处理-梯度图计算-第二次二值化处理-原图修改呈现。

深度图二值化分割：做一个简单的阈值分割，可以调用cv.inRange(src,lowerb,upperb)函数，或者基于条件判断和numpy.logic_and()参数做基于深度区间阈值的二值化分割。
图像增强处理：基于腐蚀和膨胀操作，如果先前没有接触过这个概念，可以参考更久之前我写的一篇文章：数字图像处理—第7练-CSDN博客，经过本人实际验证，建议使用两次（5,5）”均匀“（kernel是全1）膨胀+一次（5,5）“均匀”腐蚀操作，连接给定深度区间内不连续信息点，同时筛除小噪声斑点。

说明：虽然笔者没有查询膨胀和腐蚀操作的kernel的作用，但是猜测kernel元素为0或者1代表这个位置的像素对于操作是否有效，举一个极端例子：3x3 kernel，中间元素为1其余均为0，仅代表中间元素有影响，无论是腐蚀还是膨胀得到的结果都和原图一致。0的个数越多，腐蚀和膨胀效果越不明显。
梯度图计算：可以基于cv.findContours(src,mode,method)，但是本人不太推荐，因为笔者在使用该opencv库函数的时候尽管设置了面积阈值，但是不知道遇到了什么问题，debug结果显示查找处的轮廓是覆盖所有宽度维度的大片矩形条纹（没有贴图）；替代方法比较容易想出，使用等权重的x方向和y方向一阶差分计算梯度图，最终深度图的第1行和第1列的像素点不在梯度图中。
第二次二值化处理：由于前面的腐蚀和膨胀并不会产生新的分布数值，所有亮度值只能是0或255，梯度图的数值在abs绝对值化后只有0,127,128,255四种可能，所以如果需要确保轮廓的连续性，二值化时阈值应该严格小于127（在cv.THRESH_BINARY模式下，等于阈值的部分会归到小于的部分），实验表明如果阈值选用128会导致轮廓连续性大幅下降。

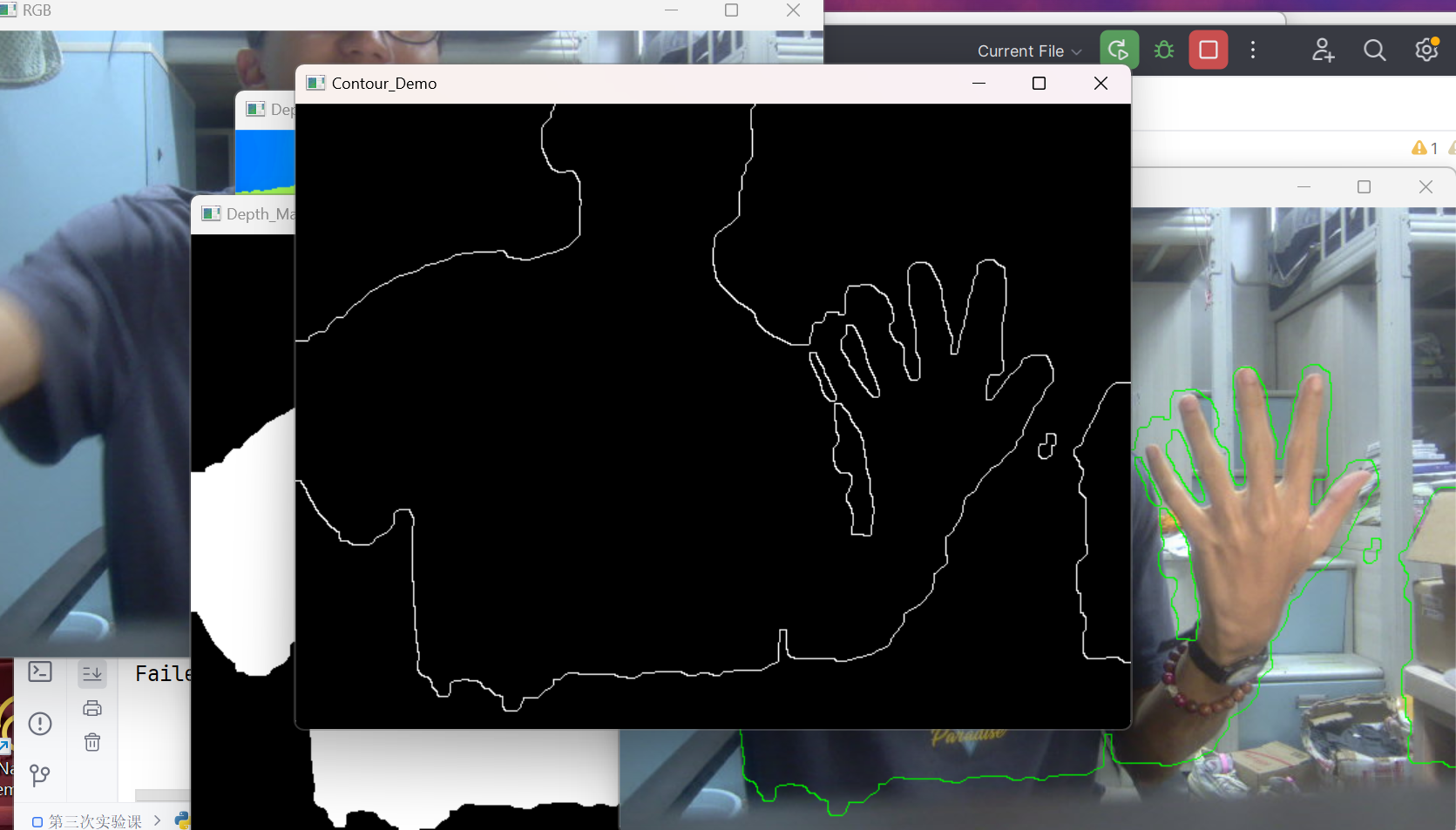

原图修改呈现：将检测的三维物体轮廓标注在RGB图像中并显示，注意防止出现左1格上1格的错位，需要先把RGB图像切片处理。

def depth_split(bgr:np.ndarray,depth:np.ndarray,threshold:tuple):# assert(len(threshold)==2)binary=255*np.logical_and(depth>threshold[0],depth<threshold[1]).astype(np.uint8)binary=cv.erode(cv.dilate(binary,kernel=np.ones((5,5), dtype=np.uint8),iterations=2),kernel=np.ones((5,5), dtype=np.uint8),iterations=1)# contours,hierarchy=cv.findContours(binary,mode=cv.RETR_EXTERNAL,method=cv.CHAIN_APPROX_NONE)_,binary_grad=cv2.threshold(np.asarray(abs(binary[1:,1:]-binary[:-1,1:]/2-binary[1:,:-1]/2),np.uint8),64,255,cv2.THRESH_BINARY)cv.imshow('Depth_Mask',binary)cv.imshow('Contour_Demo',binary_grad)bgr[1:,1:][np.where(binary_grad>0)]=[0,255,0]cv.imshow('Contour',bgr)# 帧率30fpscv.waitKey(33)return binary

在这里插入图片描述](https://i-blog.csdnimg.cn/direct/ab13ebb263534d84892bdcbe0af88f92.png)

注意深度图的深度单位是毫米（mm），笔者设置深度区间为300mm-700mm。

人脸鉴伪（实时）

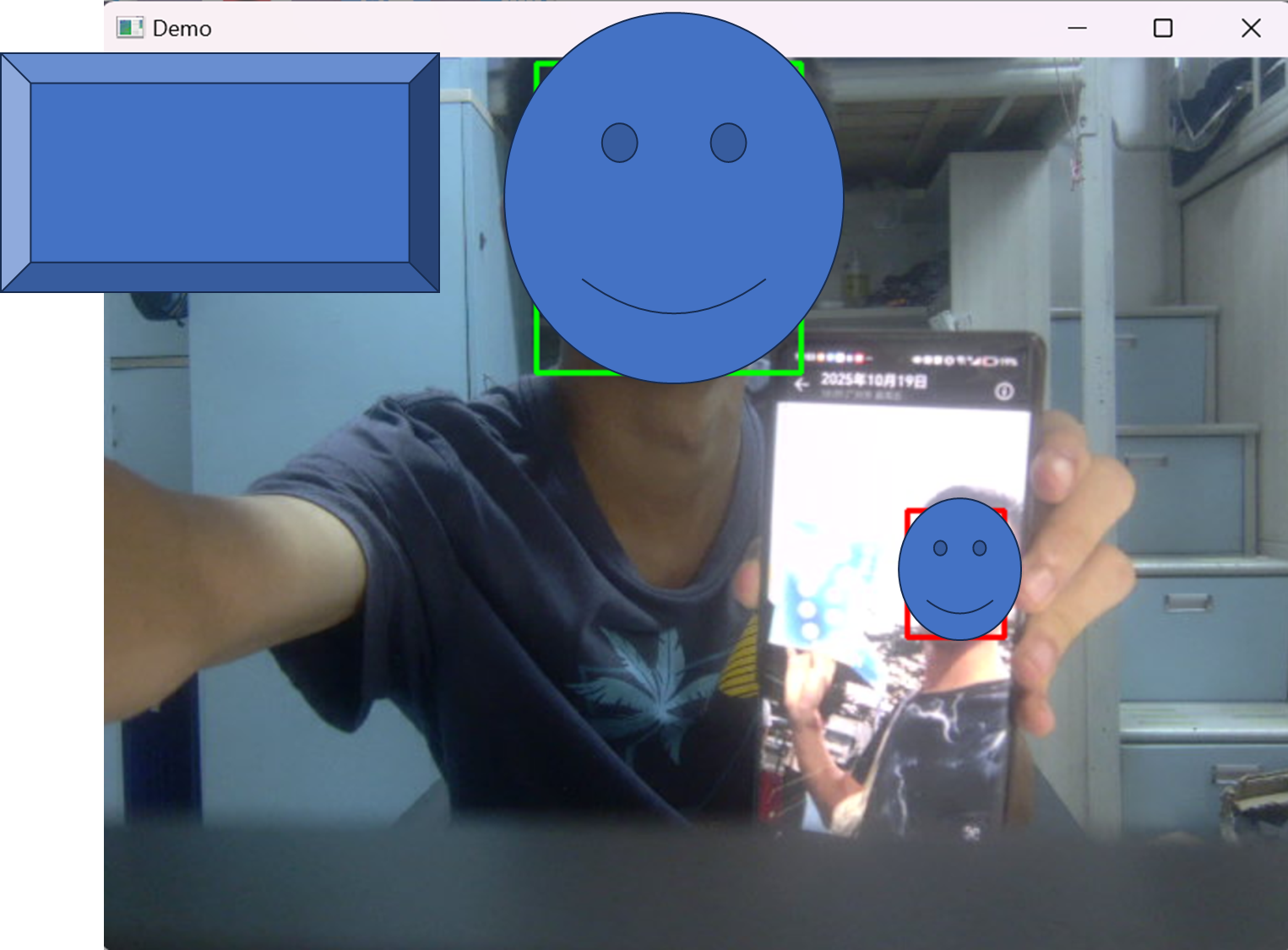

最直接的思路是——使用cv预训练的人脸区域标注的onnx模型，获取5个关键像素点，通过深度相机的深度信息，计算5个深度数组的标准差来判断真假人脸，小于阈值则说明是照片或者海报（平面脸）。如果点位不全不计算标准差。

在这里插入图片描述

点云计算+深度分割/轮廓提取动态化

实际场景可能更多的需要实时的、动态的轮廓提取和点云计算功能，在静态的基础上，结合open3d库的visualization.Visualizer类，实时添加、更新geometry点云对象，加入事件轮询（检测）和计时功能并更新渲染状态，最后及时移除点云对象，即可实现实时效果，可根据需求指定不同帧率。加入按键检测，实现点云颜色显示、点云/深度分割和轮廓检测窗口开闭、退出程序的功能。

奥比中光深度相机实战-深度区间二值化演示
