ADC的学习

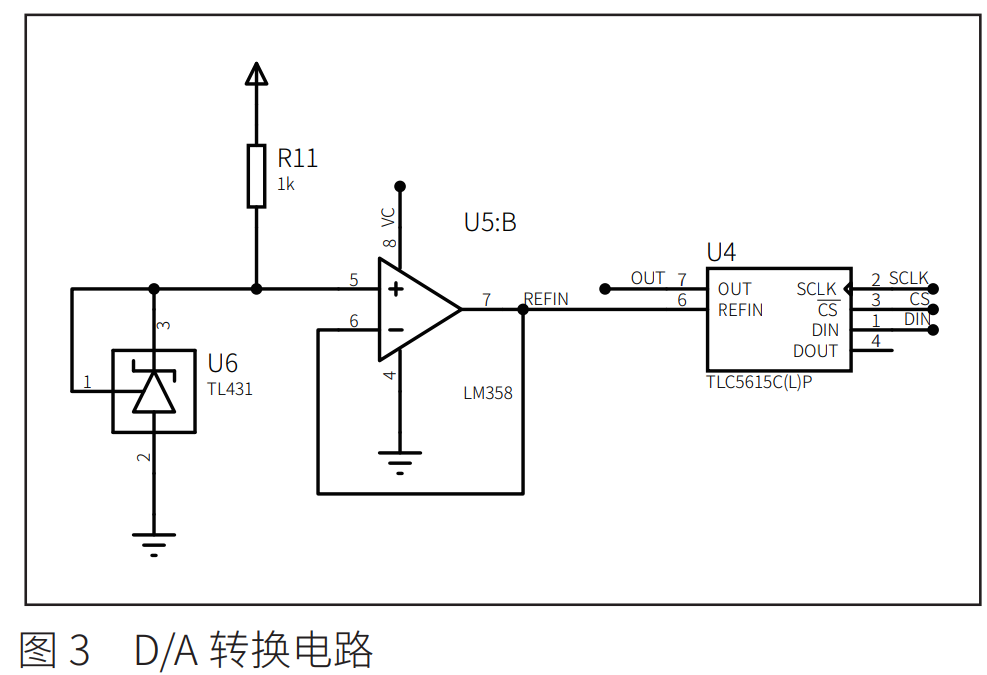

来源于论文，智能化趋势下的单片机数控直流电源系统设计与实现。

TL431（使1,3脚稳定在2.5V输出）

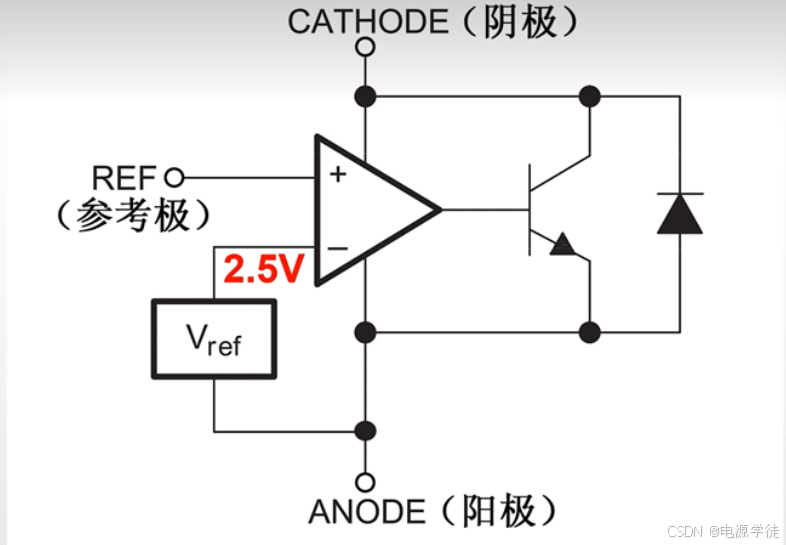

        TL431 的参考极（R）内部连接到一个 2.5V 的基准电压源。

        当参考极电压（Vref）低于 2.5V 时，误差放大器输出低电平，关闭输出晶体管，阴极电流几乎为零。

        当参考极电压（Vref）高于 2.5V 时，误差放大器输出高电平，打开输出晶体管，阴极电流增大。
        输出电压（Vout）通过分压电阻 R1 和 R2 连接到参考极（R），形成一个反馈环路。

        当输出电压变化时，参考极电压（Vref）也会相应变化，TL431 通过调节阴极电流来稳定输出电压。例如，当Vout增大，则Vref大于2.5V，三极管基极电流Ib增大，集电极电流Ic也会增大，限流电阻上的分压也增大，从而输出Vout减低至2.5V。

LM358（降低输入阻抗，增加电流）

参考：https://www.xianjichina.com/special/detail_457132.html

        电压跟随器产生幅度等于输入信号的输出信号，具有输入阻抗高，输出阻抗低的特点。由于将输入信号施加到同相输入端子，因此不会发生反相。因此，电压跟随器是同相缓冲器。
        电压跟随器不会增加或减小输入信号的幅度，并且不会滤除高频噪声。因此，您可能想知道为什么这样的电路如此有用。的确，电压跟随器不会故意改变输入信号的幅度或频率特性，但确实可以改善阻抗关系。

        如果高输出阻抗子电路必须将信号传输到低输入阻抗子电路，则在这两个子电路之间放置一个电压跟随器将确保将完整的电压传送到负载。
