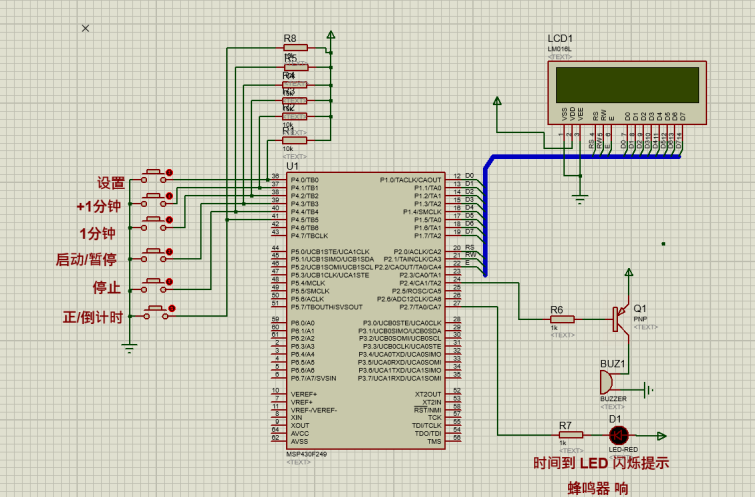

基于430单片机多用途定时提醒器设计
设计一个定时器用于如吃药、烧水等事件提醒
用LCD显示计时时间，可以加计时或倒计时
设置按键：时间+、时间-、启动、停止、暂停等
用LCD显示计数时间
在计时到点用LED灯闪烁提醒，并在LCD显示提醒内容（与时间在同一页面显示）
可以用键消除提醒
3.2 显示模块设计
3.2.1 器件及功能说明
显示模块使用液晶1602显示，实现计时显示。
3.2.2 相关函数和具体功能
显示模块用到的函数如表2所示：
表2 显示模块函数表
函数名 实现功能
void LCD_Write(unsigned char style, unsigned char input) 写命令/写数据
void chushihua(void) 初始化液晶
-
void LCD_Write(unsigned char style, unsigned char input) ；函数实现方式
具体程序如下：
void LCD_Write(unsigned char style, unsigned char input)
{
LcdEn_0;
//LcdRs=style;
if(style0)
LcdRs_0;
if(style1)
LcdRs_1;LcdRw_0; nop();
DBPort=input; nop();//注意顺序
LcdEn_1; nop();//注意顺序
LcdEn_0; nop();
LCD_Wait();
}
根据style等于1，先RS拉高，style等于0，先RS拉低，RW拉低，使能LCD_EN拉高，将 data输入DBPort端，等待数据完成，使能LCD_EN拉低，既可以写数据或命令到液晶里面。 -
void LCD_Initial()函数的实现方式
具体程序如下：
void LCD_Initial()
{
LcdEn_0;
LCD_Write(LCD_COMMAND,0x38); //8位数据端口,2行显示,57点阵
delay(5);
LCD_Write(LCD_COMMAND,0x38);
delay(5);
LCD_SetDisplay(LCD_SHOW|LCD_NO_CURSOR); //开启显示, 无光标
delay(5);
LCD_Write(LCD_COMMAND,LCD_CLEAR_SCREEN); //清屏
delay(5);
LCD_SetInput(LCD_AC_UP|LCD_NO_MOVE); //AC递增, 画面不动
delay(5);
}
液晶首先清屏，再配置液晶显示模式，2行显示，57点阵，给液晶送开显示，光标闪烁关闭命令，延时5MS，再送地址指针加1命令到液晶，延时5MS，完成初始化。
3.2.3流程图
3.3 按键模块设计
3.3.1 器件及功能说明
采用独立按键，实现时间+、时间-、启动、停止、暂停等功能。
3.3.2 相关函数和具体功能
因为该按键接在单片机P4.0端口，所以可以通过判断 if(!(k1))
判断该按键是否按下。主函数调用该函数，在不断循环中判断P4.0口是否为低电平，若为低电平则表示该按键按下，进入设置。
3.3.3流程图
3.4 定时器模块设计
3.4.1 器件及功能说明
定时器定时，定时1秒用于计时。
3.4.2 相关函数和具体功能
-
void timeint();函数实现方式
程序如下：
void timeint()// 定时器初始化
{
CCTL0 = CCIE; // 使能CCR0 中断
TAR=0XFF; // 计数装入初值
TACTL=TASSEL_2+TAIE+ID_0;//设置时钟源和计数模式 采用SMCLK/1 =1Mhz ID时钟源 MC模式 =0停止TBCCTL0 = CCIE; // 使能CCR0 中断
TBCTL=TASSEL_2+ID_0+MC_1+CNTL_0;//时钟源ACLK/8，up mode ID0 无分频 MC1 计数到TBCCR0 TASSEL_2 主时钟
TBCCR0=50000;//(32768/8),周期为1秒
}
定时器初始化，先配置定时器模式，设置分频系数，装载定时器初始化，打开定时器中断。 -
___interrupt void Timer_B(void) ;函数实现方式
定时器中断处理函数，定时50MS进入中断，累加20次，定时1秒计时。
#pragma vector=TIMERA0_VECTOR //定时器A 中断服务程序
__interrupt void Timer_B(void) //定时器B中断 倒计时用
{
if(start)
{
date++;
if(date==20)
{
//led();
date=0;
sec++;
if(sec>=set_sec)
{
start=0;
flag_ok=1;
}
}
}
}
