Visual Studio 2022 手动搭建 PC 端 lvgl 的调试环境

news 2025/11/10 8:35:25

说明

想手动搭建一个 PC 端 lvgl 的调试环境，基于 Visual Studio 2022
LVGL 有个官方的仓库：https://github.com/lvgl/lv_port_pc_visual_studio.git，基本功能已经搭建好了
但是 LVGL 官方的仓库 lv_port_pc_visual_studio 看起来貌似有点复杂，所以想手动搭建一下，了解整个搭建过程

环境准备

社区版版本的 Visual Studio 2022 或者其他 Visual Studio 版本
下载 LVGL lv_port_pc_visual_studio 仓库，作为标准，其实主要是获取 lv_conf.h 、lvgl 初始化与 windows 窗口初始化等，并获取 Visual Studio 编译 LVGL 的一些配置项
使用 git clone lv_port_pc_visual_studio 仓库

git clone https://github.com/lvgl/lv_port_pc_visual_studio.git --recurse-submodules

工程搭建

第一步：创建工程项目

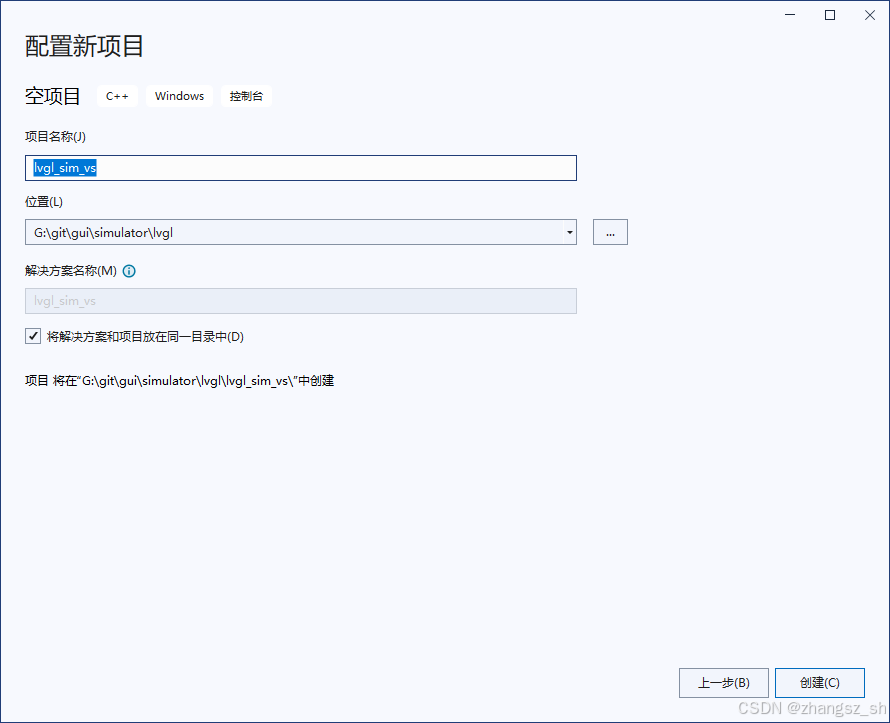

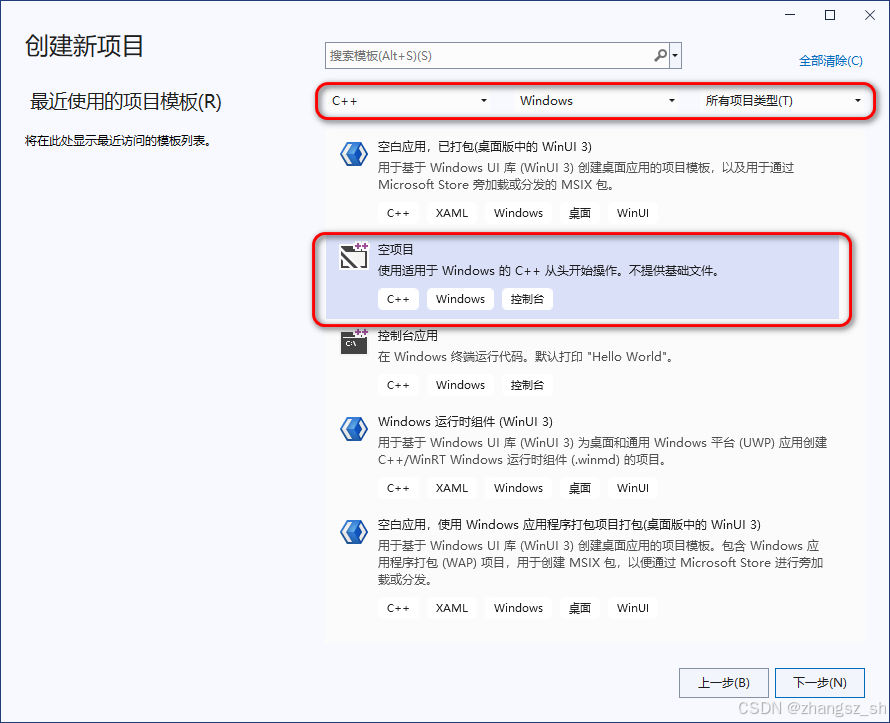

打开 Visual Studio 2022，【创建新项目】，新建一个 C++ 的空的工程【空项目】，比如 lvgl_sim_vs

在这里插入图片描述

第二步：下载 lvgl

可以通过 git 拉取最新的 lvgl 的代码 https://github.com/lvgl/lvgl.git，然后放置在刚刚创建的 Visual Studio 2022 工程目录下

在这里插入图片描述

第三步：新建 simulator 目录

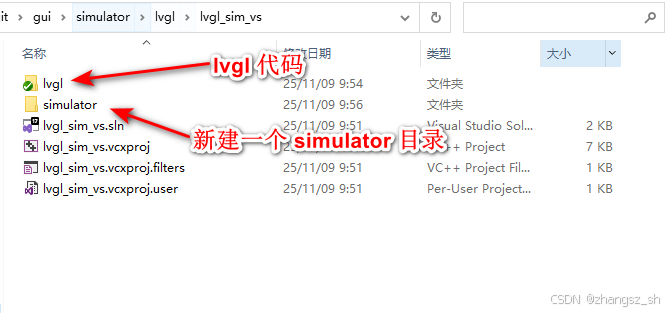

在刚刚创建的 Visual Studio 2022 工程目录下，新建一个 simulator 的目录，用于存放 lv_conf.h 、lvgl 初始化与 windows 窗口初始化等文件。

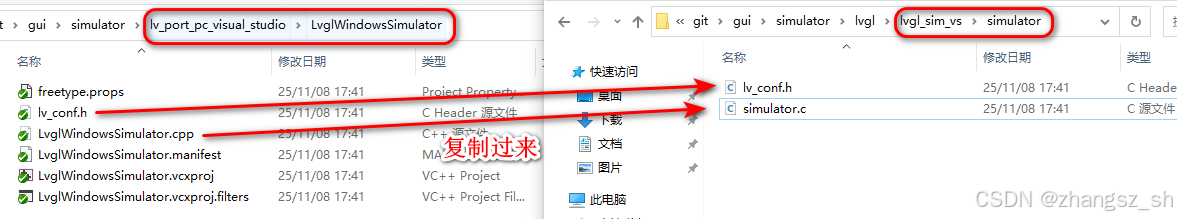

打开 lvgl 的官方的 lv_port_pc_visual_studio 仓库，把

lv_port_pc_visual_studio\LvglWindowsSimulator\lv_conf.h 复制为 lvgl_sim_vs\simulator\lv_conf.h

把 lv_port_pc_visual_studio\LvglWindowsSimulator\LvglWindowsSimulator.cpp 复制为 lvgl_sim_vs\simulator\simulator.c

在这里插入图片描述

第四步：整理工程文件

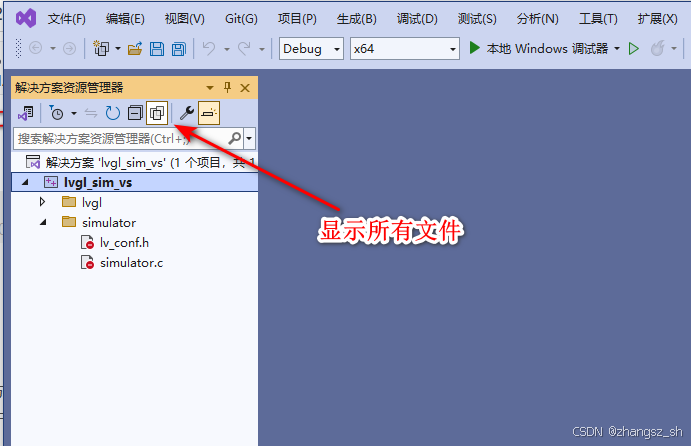

新建的 Visual Studio 2022 工程 lvgl_sim_vs，在【解决方案资源管理器】中，点击【显示所有文件】的按钮，然后发现 lvgl 与 simulator 目录已经在工程中显示了。

在这里插入图片描述

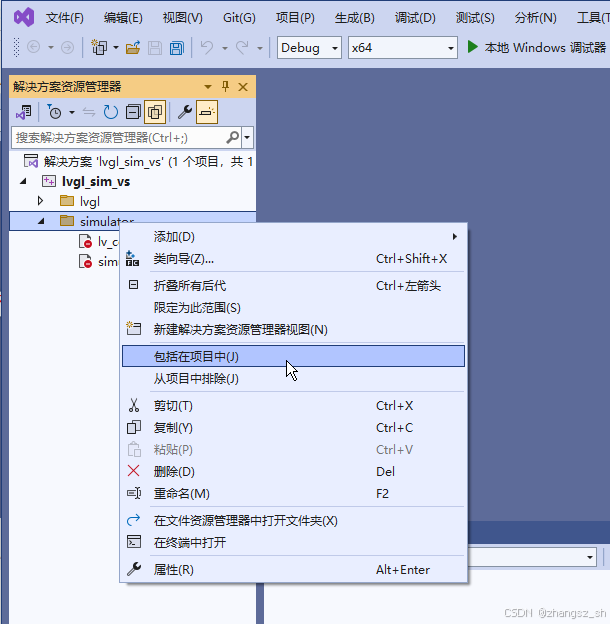

然后【解决方案资源管理器】中选择 simulator 目录，右键点击【包括在项目中】，添加项目文件到项目中

在这里插入图片描述

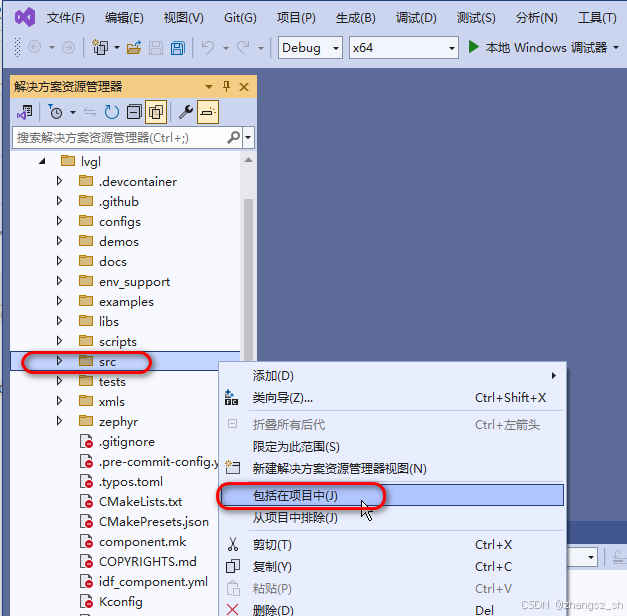

同上，【解决方案资源管理器】中选择 lvgl 目录下的 src 目录，右键点击【包括在项目中】，把 lvgl 的 src 目录添加到工程中

在这里插入图片描述

第五步：设置工程

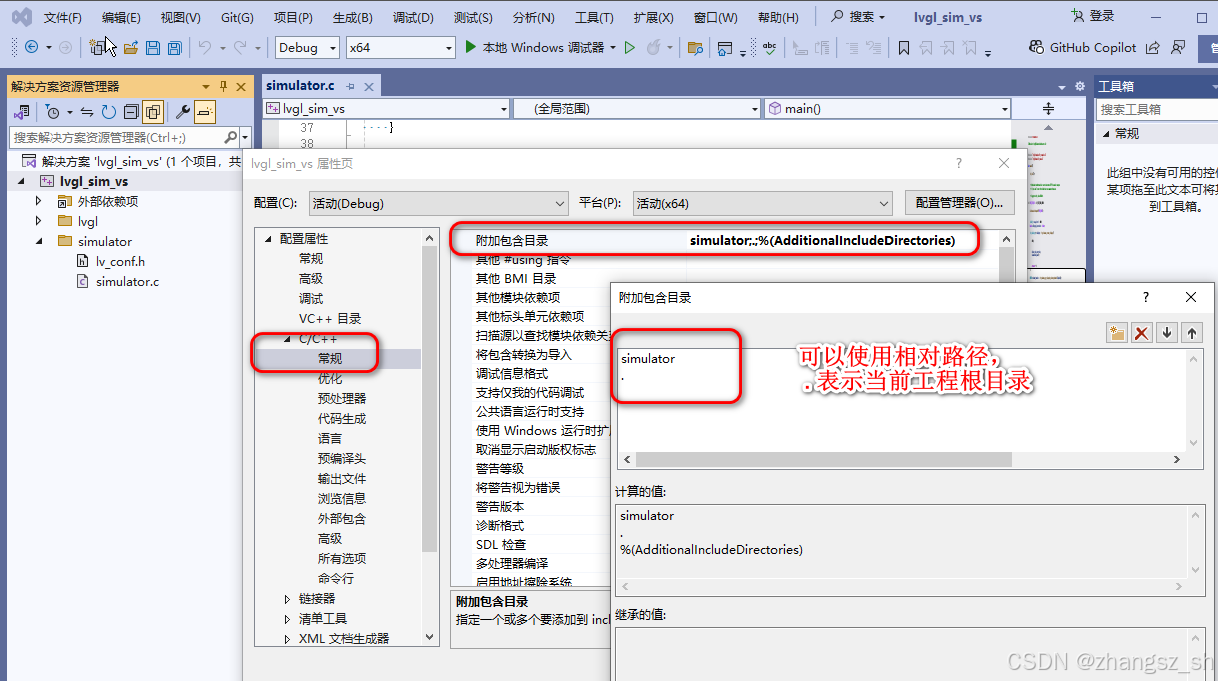

设置工程的头文件路径：【解决方案资源管理器】中选择工程 lvgl_sim_vs ，右键【属性】，在【C/C++】的【附加包含目录】，添加工程的头文件目录 simulator 与 . 目录，注意 . 表示工程的根目录

在这里插入图片描述

第六步：工程编译

现在编译工程：【生成解决方案】，会发现有几个编译错误
注释或者移除 lvgl_sim_vs\simulator\simulator.c 中的 #include <LvglWindowsIconResource.h>，也就是暂时不使用程序图标 icon

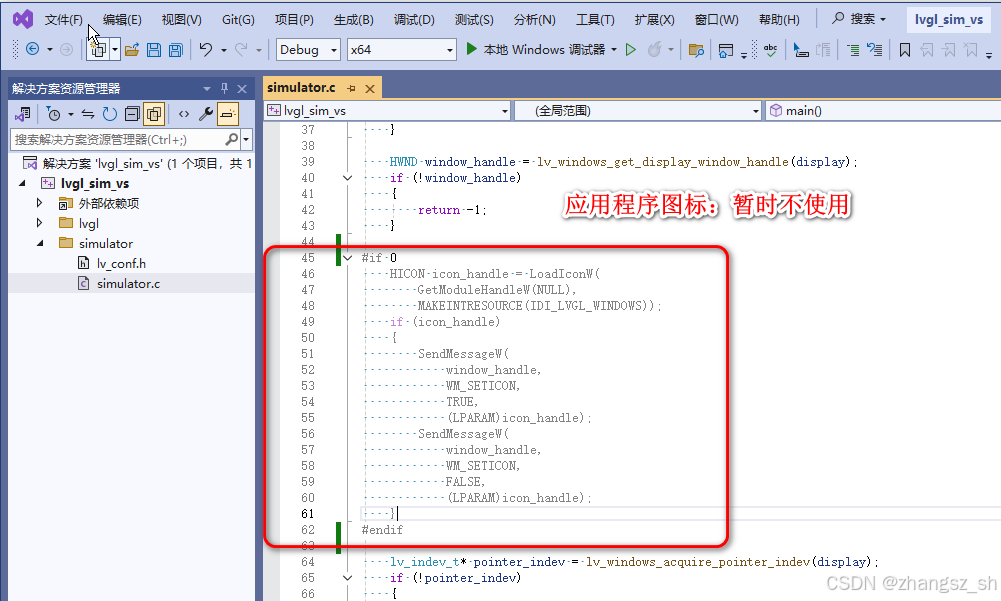

注释或者移除 lvgl_sim_vs\simulator\simulator.c 如下的图标设置代码

在这里插入图片描述

'strcat': This function or variable may be unsafe. Consider using strcat_s instead. To disable deprecation, use _CRT_SECURE_NO_WARNINGS. See online help for details.

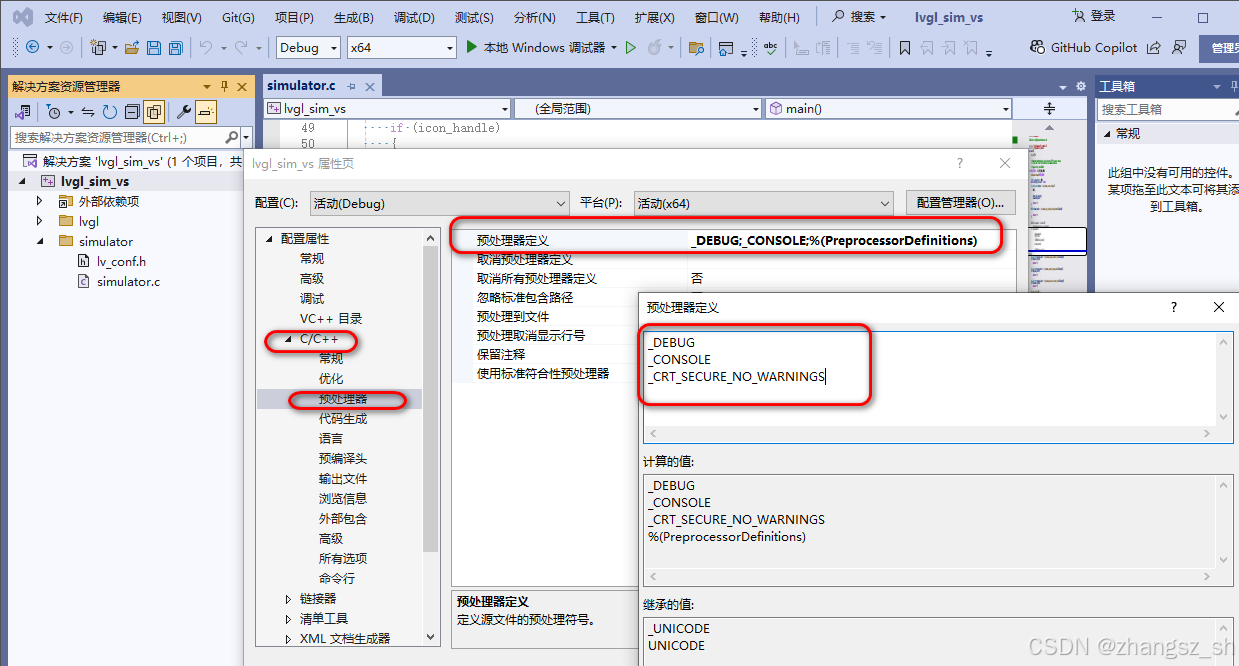

【解决方法】增加【宏定义】 _CRT_SECURE_NO_WARNINGS 设置，【解决方案资源管理器】中选择工程 lvgl_sim_vs ，右键【属性】，在【C/C++】 -> 【预处理器】 -> 【预处理器定义】中，增加 _CRT_SECURE_NO_WARNINGS

在这里插入图片描述

此时编译后，提示找不到 lvgl_sim_vs\simulator\simulator.c 中的 lv_demo_widgets，这是个 lvgl 内置的示例，可以复制 lvgl 中一个简单用例来验证即可。

无法解析的外部符号 lv_demo_widgets，函数 main 中引用了该符号

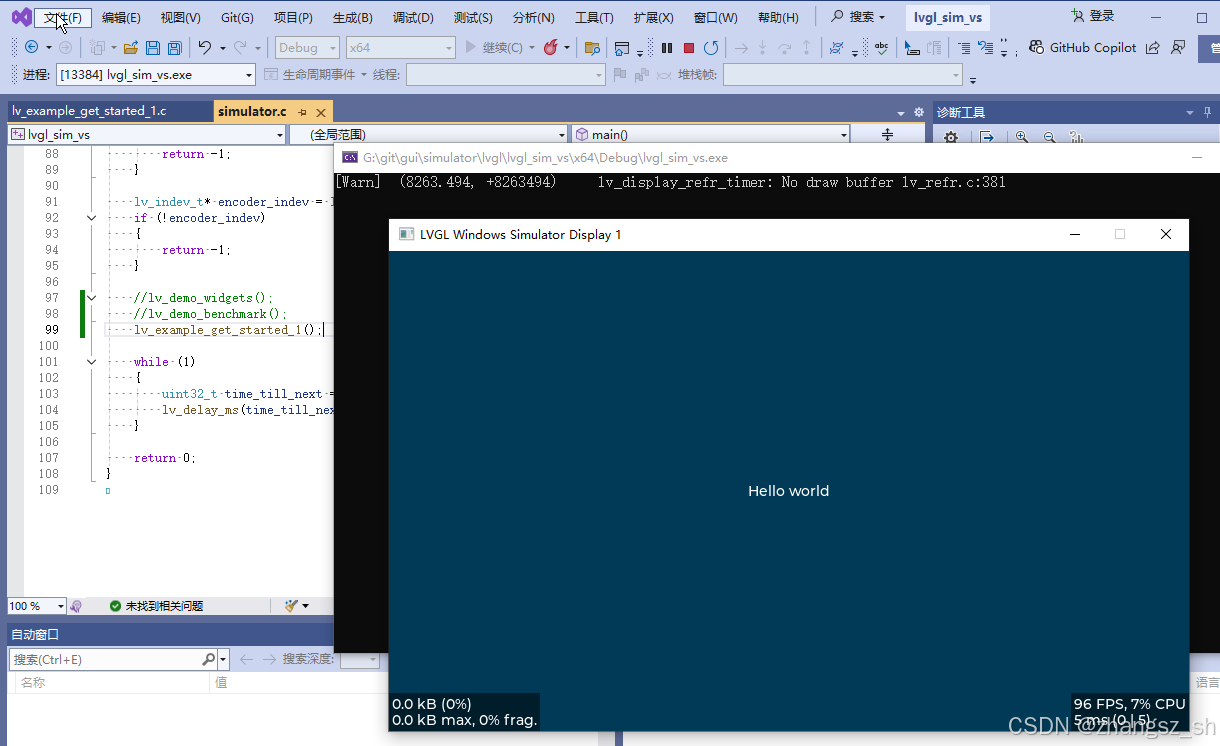

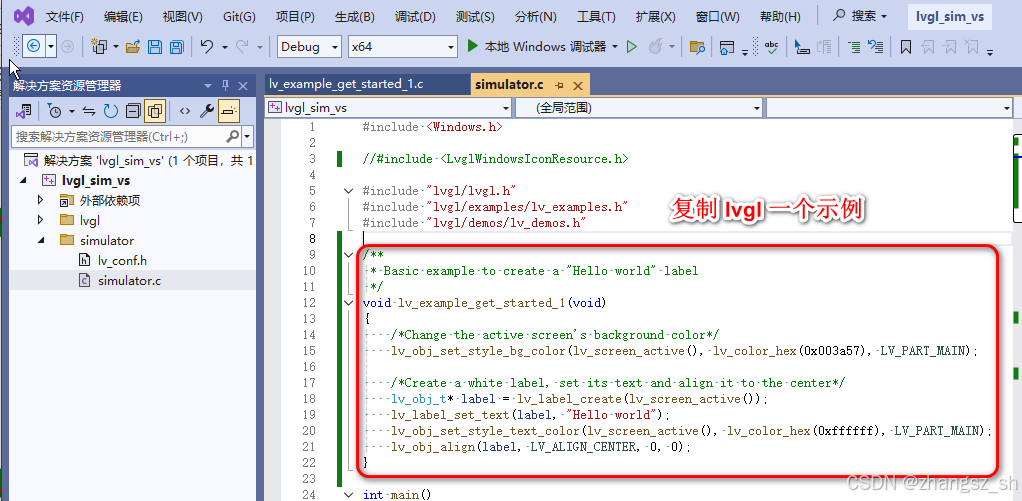

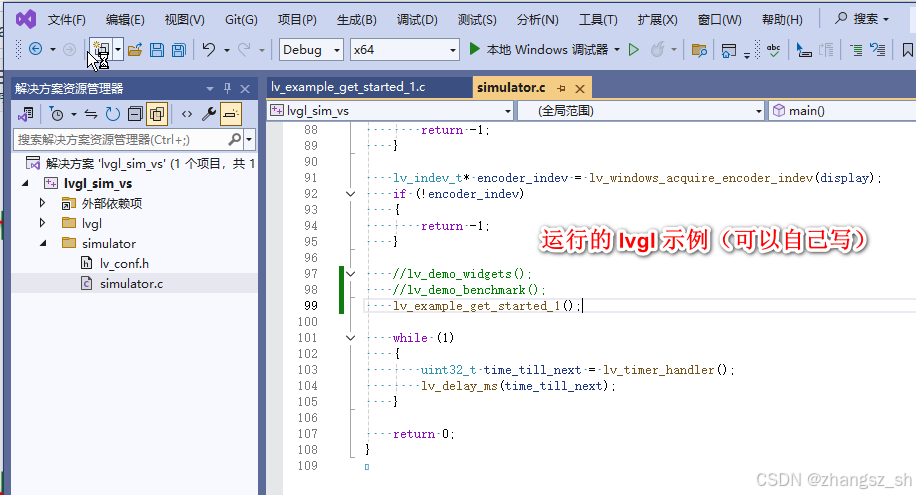

【解决方法】复制 lvgl_sim_vs\lvgl\examples\get_started\lv_example_get_started_1.c 中的函数 lv_example_get_started_1 到 lvgl_sim_vs\simulator\simulator.c，然后把 lvgl_sim_vs\simulator\simulator.c 中 lv_demo_widgets 改为 lv_example_get_started_1

在这里插入图片描述
