MATLAB/Simulink三机九节点

上海电力大学2025/2026学年第一学期《电气工程建模与仿真》非笔试考核要求

一、要求

1、在计算机上使用 MATLAB/Simulink 软件完成编程、仿真等题目。

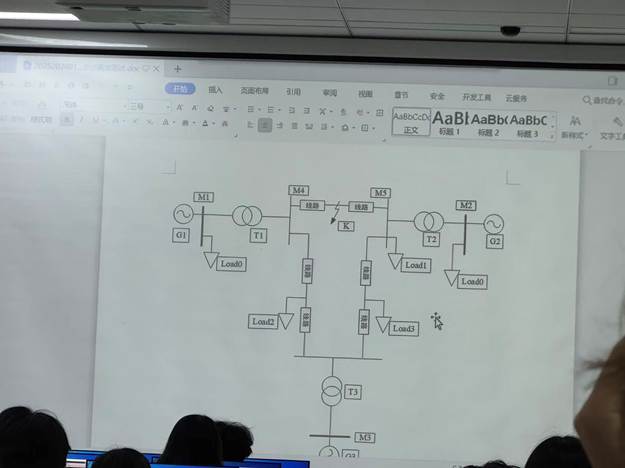

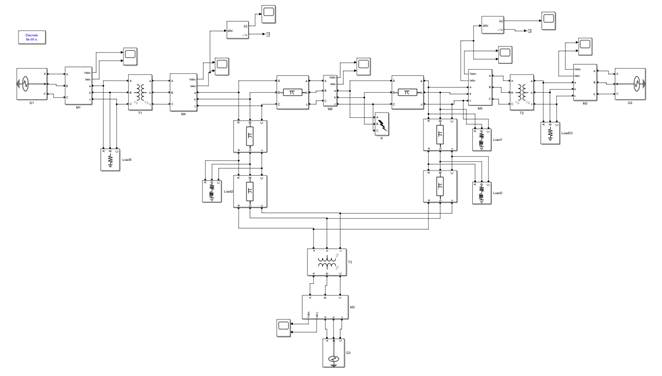

2、根据图1搭建仿真模型，完成以下内容:

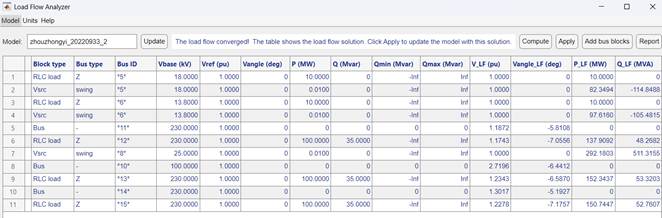

(1)使用powergui进行潮流计算，保存计算结果。

(2)t=0.1s时K处发生A相短路接地故障,持续05秒后故障消失。记录M1、M5处相电压、相电流的波形。记录M4、M5处零序电流的波形。记录故障点K处的相电压和相电流。

(3)t0.1s时K处发生三相短路接地故障，为永久性故障。同上，记录相关波

形。(4)附加题:仿真当区处发生三相短路接地故障时切除该线路的操作。同上记录相关波形。

2、根据图1搭建仿真模型，完成以下内容:

(1)使用powergui进行潮流计算，保存计算结果。

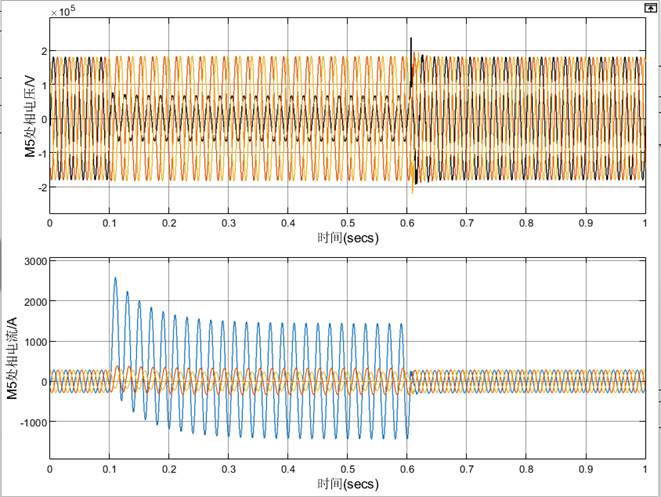

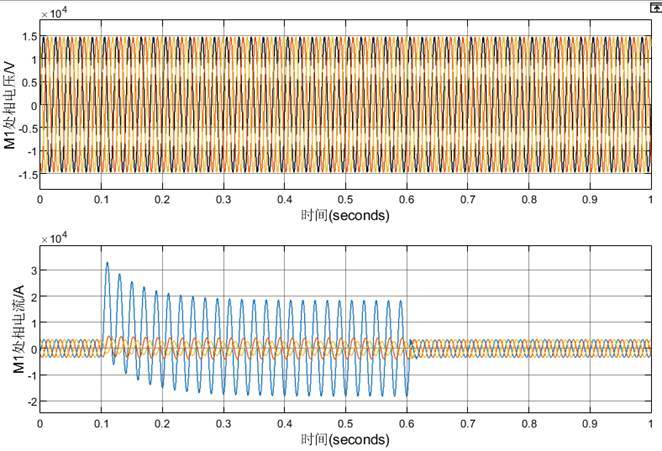

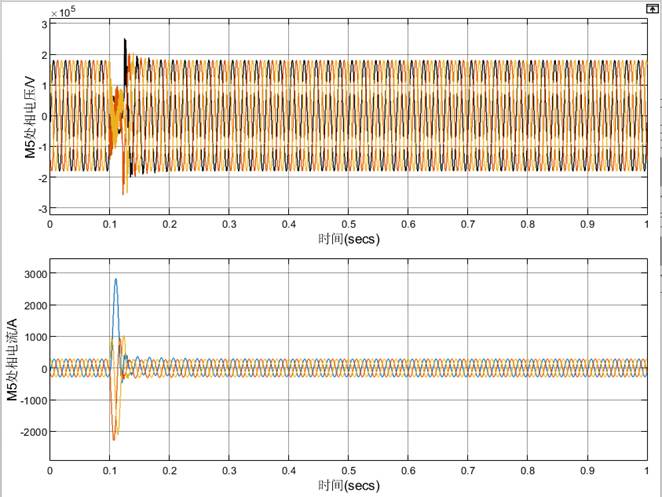

(2)t=0.1s时K处发生A相短路接地故障,持续0.5秒后故障消失。记录M1、M5处相电压、相电流的波形。

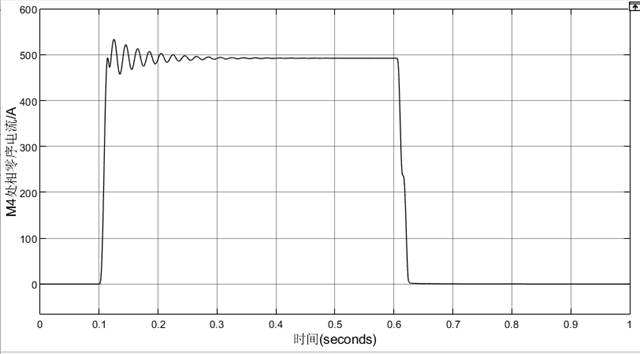

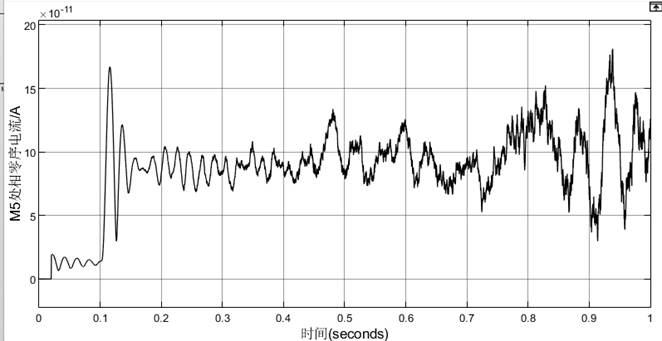

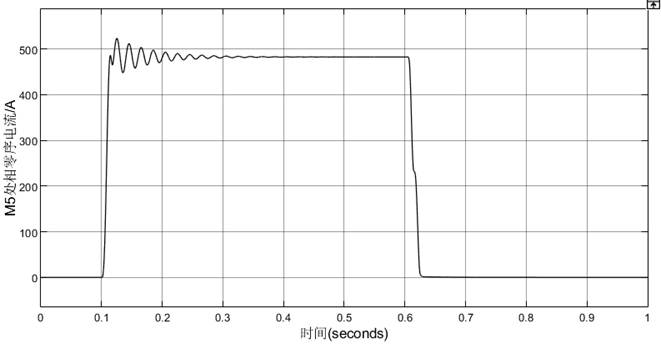

记录M4、M5处零序电流的波形。

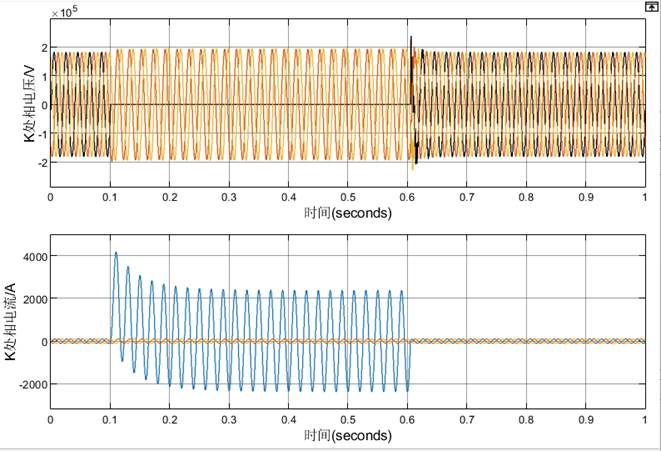

记录故障点K处的相电压和相电流。

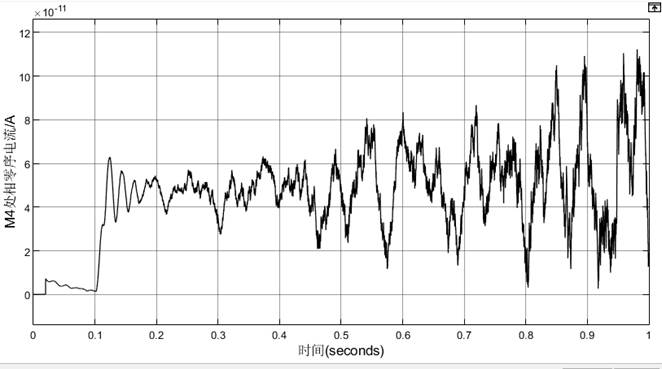

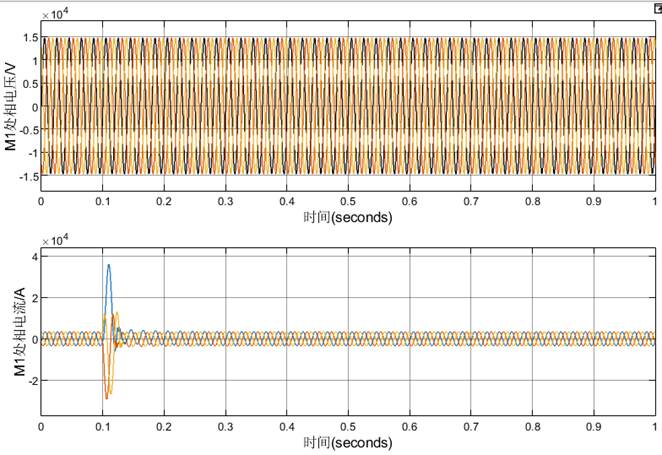

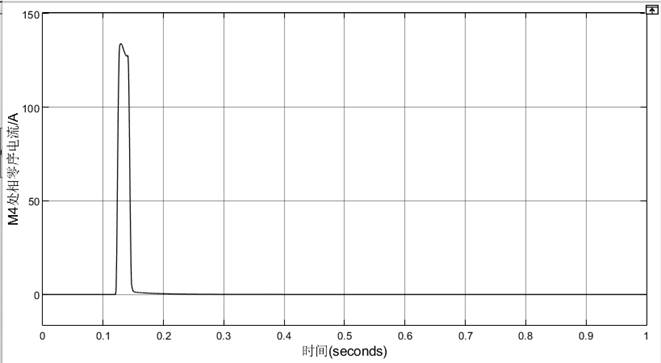

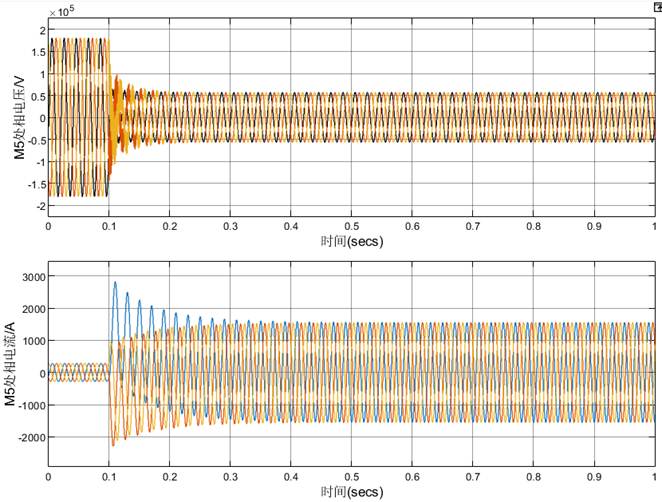

(3)t0.1s时K处发生三相短路接地故障，为永久性故障。同上，记录相关波形。

 (4)附加题:仿真当区处发生三相短路接地故障时切除该线路的操作。同上记录相关波形。

模型和波形下载:

https://mbd.pub/o/bread/YZWYmpxrbQ==https://mbd.pub/o/bread/YZWYmpxrbQ==
