卷积神经网络（CNN）全面解析

news 2025/11/9 7:05:31

文章目录

- 1 什么是卷积神经网络？
- 2 CNN 的核心思想：自上而下看设计
- - 2.1 局部感知
  - 2.2 权值共享
  - 2.3 层次化特征提取
- 3 CNN 的基本结构详解
- - 3.1 卷积层：特征提取的核心
  - 3.2 激活函数：引入非线性
  - 3.3 池化层：降维与保持稳健性
  - 3.4 全连接层与输出层：分类决策
- 4 完整计算过程示例
- - 4.1 输入与卷积核
  - 4.2 卷积层计算
  - 4.3 激活函数（ReLU）
  - 4.4 池化层（最大池化）
  - 4.5 全连接层与输出
- 5 CNN 的应用领域
- 6 总结

带着问题阅读：
① 卷积神经网络是干什么用的？
② 它的基本流程是什么？
③ 每个流程的作用是什么？
④ 它的具体计算过程是什么样的？
⑤ 典型应用场景有哪些？

1 什么是卷积神经网络？

卷积神经网络是一种专门用于处理网格结构数据（如图像、视频、语音）的深度学习模型。它的设计思想源于对生物视觉系统的模仿，能够通过多层结构自动提取输入数据的局部特征，逐步抽象和理解复杂模式。

核心理解：可以将 CNN 看作一个复杂的函数，输入是图像像素矩阵，输出是对图像内容的高级特征表示和分类结果。

2 CNN 的核心思想：自上而下看设计

CNN 的成功源于几种巧妙的设计思想，这些思想使其在处理图像数据时比传统神经网络更高效、更强大。

2.1 局部感知

传统神经网络中每个神经元都需要连接整个图像的所有像素，而 CNN 采用局部连接方式：每个神经元只关注图像的一小块区域（如 3×3 或 5×5 的局部窗口）。

生物类比：这类似于人类视觉系统，视网膜上的每个细胞只响应特定区域的刺激
优势：大幅减少参数数量，更符合图像数据的空间特性

2.2 权值共享

同一个特征（如"垂直边缘"）无论出现在图像的哪个位置，都应该由同一种"探测器"识别。CNN 通过让同一个卷积核带着相同的权重参数滑过整张图像来实现这一点。

优势：参数共享极大减少了需要训练的参数数量，使模型更高效
效果：赋予网络平移不变性，即特征在不同位置都能被正确识别

2.3 层次化特征提取

CNN 通过多层堆叠模拟了人类从简单到复杂的视觉认知过程：

浅层网络：学习基础、通用特征（边缘、角点、颜色块）
中层网络：组合简单特征成复杂模式（纹理、物体部件）
深层网络：识别更抽象的语义特征（物体整体、场景）

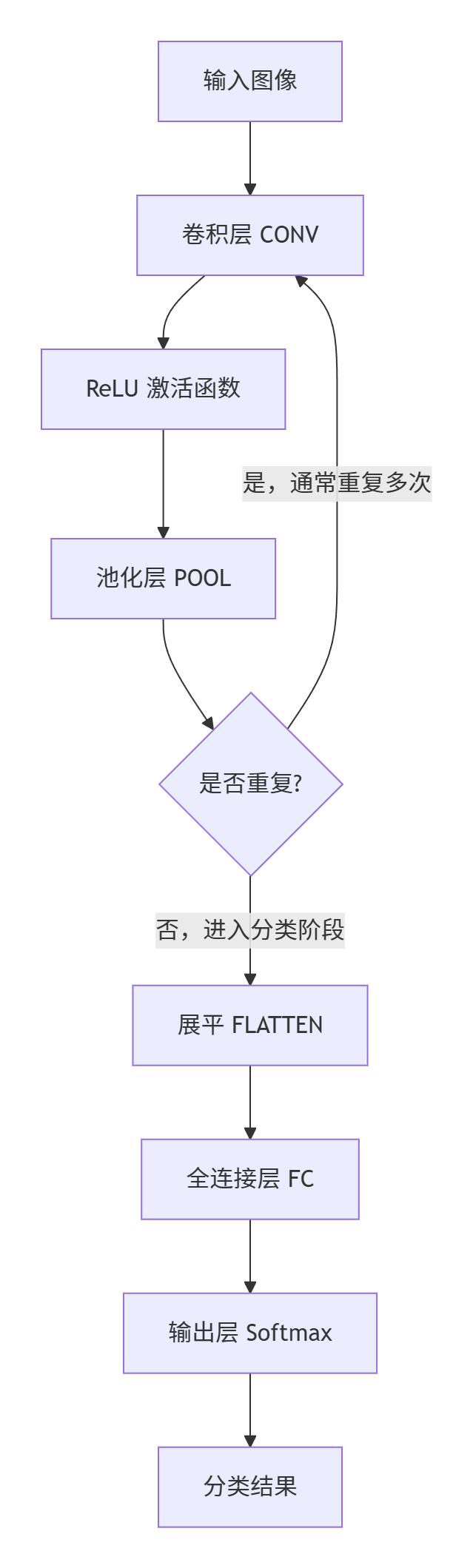

下面的流程图展示了 CNN 的完整工作流程：

3 CNN 的基本结构详解

3.1 卷积层：特征提取的核心

卷积层是 CNN 的核心组件，负责通过卷积操作提取输入数据的局部特征。

卷积操作过程：

卷积核（滤波器）在输入图像上滑动
每次停留时与对应的局部区域进行点乘求和
生成特征图的一个像素值

关键参数：

卷积核大小：通常为 3×3 或 5×5
步长：卷积核每次滑动的距离
填充：在图像边缘补零以控制输出尺寸

示例计算：

输入矩阵一角:     卷积核:       计算:
[1, 1, 1]        [1, 0, 1]    (1×1 + 1×0 + 1×1 +
[0, 1, 0]    ×   [1, 1, 0]     0×1 + 1×1 + 0×0 +
[1, 0, 1]        [0, 1, 1]     1×0 + 0×1 + 1×1) = 4

3.2 激活函数：引入非线性

卷积操作本质是线性的，但现实世界的数据关系复杂非线性。激活函数的作用是给网络加入非线性变换，使其能够学习并拟合复杂模式。

最常用的 ReLU 函数：

公式：f(x) = max(0, x)
优点：计算简单，缓解梯度消失问题

3.3 池化层：降维与保持稳健性

池化层的主要目的是对特征图进行下采样（降低尺寸），从而减少计算量和参数数量，同时保留最显著的特征。

池化操作类型：

最大池化：取窗口内最大值（最常用）
平均池化：取窗口内平均值

示例：

池化前2×2区域:    最大池化结果:
[ 2,  9 ]           [9]
[ 5,  1 ]

3.4 全连接层与输出层：分类决策

全连接层：将前面提取的所有特征综合起来，进行最终分类决策
输出层：通常使用 Softmax 函数将输出转换为概率分布

4 完整计算过程示例

下面通过一个极简例子演示 CNN 从输入到输出的完整计算过程：

4.1 输入与卷积核

输入图像（3×3 灰度图）：
```
[[1, 2, 0],[0, 1, 1], [2, 0, 1]]
```
卷积核（2×2）：
```
[[1, -1],[0, 1]]
```
偏置：0.1

4.2 卷积层计算

左上角 2×2 区域 [[1,2],[0,1]] 与卷积核对应位置相乘求和：

(1×1) + (2×-1) + (0×0) + (1×1) = 0

加偏置：0 + 0.1 = 0.1
重复过程，得到特征图（2×2）：
```
[[0.1, 0.0],[1.1, 1.1]]
```

4.3 激活函数（ReLU）

应用 ReLU 函数 f(x)=max(0,x)，由于无负值，特征图不变。

4.4 池化层（最大池化）

2×2 特征图的最大值是 1.1，输出 [1.1]。

4.5 全连接层与输出

假设全连接层权重为 0.5，偏置为-0.2：

计算：(1.1 × 0.5) + (-0.2) = 0.35
此值可能送入 Sigmoid（二分类）或 Softmax（多分类）函数得到最终概率输出。

重要理解：这个 1.1 不是最终结果，而是汇入决策系统的关键线索。在实际 CNN 中，成千上万个这样的特征值在全连接层中被加权组合，最终通过 Softmax 形成概率输出。

5 CNN 的应用领域

CNN 在多个领域都有广泛应用：

应用领域	典型任务	实例
图像分类	识别图像中的物体	手写数字识别、物体分类
目标检测	在图像中定位并识别多个物体	人脸检测、车辆检测
图像分割	将图像按语义分割	医学图像分析、自动驾驶场景理解
人脸识别	识别或验证人物身份	安全系统、手机解锁
医学影像分析	辅助疾病诊断	肿瘤检测、病变识别
自然语言处理	文本分类、情感分析	情感分析、文本分类
