计算机视觉（二）：光度立体视觉与图像滤波

7.光照与光度立体视觉（I）

先简要回顾张正友标定法的核心（平面模板、单应约束、非线性优化）及OpenCV/Matlab实现，再拓展相机标定方法（含基于Kruppa方程的自标定，需至少3对图像，利用绝对二次曲线约束）；重点讲解手眼标定（分eye-in-hand（相机固连机械臂）与eye-to-hand（相机固定），核心方程AX=XB，A为已知的baseHtool，B为相机标定得到的calHcam，X为待求的toolHcam）；随后系统介绍光照相关知识（可见光波长400-700nm、机器视觉常用光源特性对比、辐射度学核心概念：立体角（单位球面度，球体为4π）、辐射强度（W/steradian）、辐照度（W/m²）、辐射率（W/(m²·steradian)））及BRDF（双向反射分布函数）（定义表面反射特性，满足能量守恒、互易性、旋转对称性）。

---

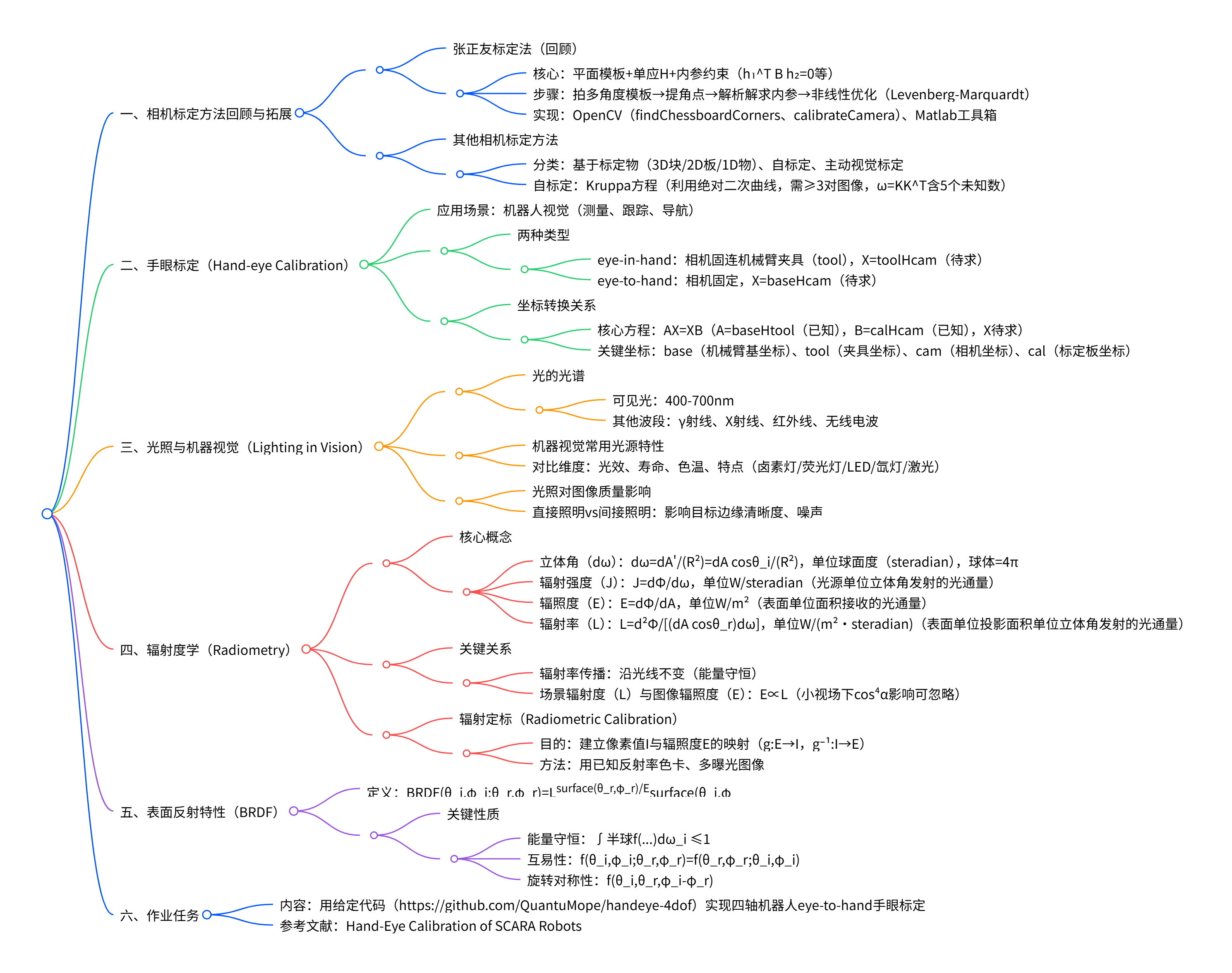

思维导图

---

详细总结

相机标定方法回顾与拓展

文档先回顾上一章节的张正友标定法，再补充其他标定方法，形成完整的相机标定知识体系。

1. 张正友标定法（回顾）

• 核心逻辑：通过拍摄至少2个不同角度的平面模板（如棋盘格），利用单应矩阵H与内参的约束关系求解参数。
• 关键步骤：
  1. 图像采集：打印平面模板，拍摄多幅不同角度的模板图像；
  2. 角点检测：提取模板的2D角点坐标（如OpenCV的findChessboardCorners）；
  3. 解析求解：构建内参约束（$h_1^{T}B{h}_2=0$、$h_1^{T}B{h}_1=h_2^{T}B{h}_2$，$B=A^{-T}{A}^{-1}$），通过SVD求内参矩阵A；
  4. 非线性优化：用Levenberg-Marquardt算法最小化投影误差，优化内参、外参及畸变系数。
• 工具实现：

  工具	核心函数/操作
  OpenCV	findChessboardCorners（角点检测）、calibrateCamera（标定）、undistort（去畸变）
  Matlab	运行calib_gui，加载图像→提取角点→标定→查看结果（内参、外参可视化）

2. 其他相机标定方法分类

文档将相机标定方法按“是否依赖标定物”分为三类，重点介绍自标定方法：

• 分类框架：

  标定类型	核心特点	典型方法/工具
  基于标定物	依赖已知结构的标定目标	3D标定块、2D棋盘格（张正友法）、1D标定物
  自标定	无需标定物，利用多图几何约束	Kruppa方程（基于绝对二次曲线）
  主动视觉标定	控制相机/光源运动，获取已知运动参数	相机纯平移、绕轴旋转

• Kruppa方程自标定：
  • 核心依据：绝对二次曲线（无穷远平面上的二次曲线，定义为$X^{T}X=0,t=0$，X为齐次坐标）；
  • 投影关系：绝对二次曲线在图像上的投影满足$m^T(K{K}^T{)}^{-1}m=0$（m为图像点齐次坐标，K为内参矩阵）；
  • 方程推导：对左右相机，结合基础矩阵F和极点e，推导得Kruppa方程：$[e_l{]}_{\times }^T\omega [e_l{]}_{\times }=\lambda F^T\omega F$（$\omega =K{K}^T$，含5个独立未知数）；
  • 约束条件：每对图像提供2个约束，需至少3对图像，且相机内参保持不变。

手眼标定（Hand-eye Calibration）

手眼标定是机器人视觉的核心技术，用于统一“机械臂坐标”与“相机坐标”，文档详细介绍其类型、坐标关系及求解逻辑。

1. 应用场景

机器人通过相机获取环境信息，完成测量、目标跟踪、导航、抓取（Pick and Place） 等任务，需先统一坐标系统。

2. 两种标定类型

类型	相机安装方式	核心待求参数	适用场景
eye-in-hand	相机固连于机械臂夹具（tool）上	toolHcam（夹具→相机的变换）	机器人抓取（需随臂移动）
eye-to-hand	相机固定在环境中（不随机械臂移动）	baseHcam（基坐标→相机的变换）	固定视角监控、大范围测量

3. 坐标转换关系与核心方程

• 关键坐标系定义：
  • base：机械臂基坐标系（固定，已知）；
  • tool：机械臂夹具坐标系（随臂运动，baseHtool可从机器人系统读取，已知）；
  • cam：相机坐标系（需与其他坐标关联）；
  • cal：标定板坐标系（固定，calHcam可通过相机标定得到，已知）。
• 核心方程推导：
  1. 对eye-in-hand：base→tool→cam的变换为baseHtool × toolHcam；base→cal→cam的变换为baseHcal × calHcam；
     因baseHcal固定，故baseHtool × toolHcam = baseHcal × calHcam，令A=baseHtool、B=calHcam、X=toolHcam，得AX=XB；
  2. 求解：A和B已知，通过矩阵分解（如SVD）求解X（待求变换矩阵）。

光照与机器视觉（Lighting in Vision）

光照是影响图像质量的关键因素，文档从光谱、光源特性、光照影响三方面展开：

1. 光的光谱分布

• 可见光波长范围：400-700nm（人眼可感知）；
• 其他波段：γ射线（<0.01nm）、X射线（0.01-10nm）、红外线（700nm-1mm）、无线电波（>1mm），机器视觉主要利用可见光。

2. 机器视觉常用光源特性对比

光源类型	光效（lm/W）	平均寿命（h）	色温（K）	核心特点
卤素灯	12~24	1000	2800~3000	发热量大，价格便宜，体积小
荧光灯	50~120	1500~3000	3000~6000	价格便宜，适用于大面积照射
LED灯	110~250	100000	全系列	功耗低，发热小，寿命长，价格便宜，应用广
氙灯	150~330	1000	5500~12000	光照强度高，可连续快速点亮
激光	50000	-	全系列	方向性、单色性、相干性好，强度极高

3. 光照对图像质量的影响

• 直接照明：易产生强光反射和阴影，可能导致目标细节丢失；
• 间接照明：光线柔和，阴影弱，目标边缘更清晰，适用于高反光物体（如金属零件）。

辐射度学（Radiometry）

辐射度学是描述光能量传播的科学，文档系统介绍其核心概念及与图像亮度的关系，是理解图像强度的基础。

1. 核心概念定义与单位

概念	定义	公式	单位	关键说明
立体角（dω）	衡量空间中“角度大小”的物理量，类比平面角	$d\omega =\frac{d{A}^{\prime }}{R^2}=\frac{dAcos{\theta }_i}{R^2}$	球面度（steradian）	球体的总立体角为4π球面度
辐射强度（J）	光源在单位立体角内发射的光通量（能量/时间）	$J=\frac{d\Phi }{d\omega }$	W/steradian	描述光源的“方向性发光强度”
辐照度（E）	表面单位面积接收的光通量	$E=\frac{d\Phi }{dA}$	W/m²	与光源方向无关，仅关注表面接收的总能量
辐射率（L）	表面在单位投影面积（dA cosθ_r）、单位立体角内发射的光通量	$L=\frac{d^2\Phi }{(dAcos{\theta }_r)d\omega }$	W/(m²·steradian)	描述表面的“发光/反射能力”，沿光线传播不变

2. 关键关系

• 辐射率守恒：辐射率L沿光线传播方向保持不变（由能量守恒推导，是光传输的基础）；
• 场景辐射度与图像辐照度：
  小视场下（cos⁴α影响可忽略），图像辐照度E与场景辐射度L成正比，即E∝L，线性映射关系为：
  $$E=L\cdot \frac{\pi }{4}\cdot {\left(\frac{d}{f}\right)}^2\cdot co{s}^4\alpha$$
  （d为镜头直径，f为焦距，α为光线与镜头光轴的夹角）；
• 像素值与辐照度：
  相机响应函数g建立辐照度E与像素值I的映射（$g:E\to I$），实际中为非线性映射（如gamma曲线），需通过辐射定标获取逆映射$g^{-1}:I\to E$。

3. 辐射定标（Radiometric Calibration）

• 目的：消除相机非线性响应的影响，从像素值I反推场景辐照度E；
• 方法：
  1. 使用已知反射率的色卡（如反射率3.1%、9.0%、19.8%等）；
  2. 拍摄多曝光图像，覆盖完整的响应曲线；
  3. 假设光照均匀，利用色卡的已知反射率建立E与I的关系。

表面反射特性（BRDF）

BRDF（双向反射分布函数）是描述表面反射行为的核心模型，文档详细介绍其定义与性质。

1. 定义

BRDF表示表面在入射方向（θ_i,φ_i） 接收光照后，在出射方向（θ_r,φ_r） 的反射能力，公式为：
$$BRDF({\theta }_i,{\varphi }_i;{\theta }_r,{\varphi }_r)=\frac{L^{surface}({\theta }_r,{\varphi }_r)}{E^{surface}({\theta }_i,{\varphi }_i)}$$

• $L^{surface}({\theta }_r,{\varphi }_r)$：表面在出射方向的辐射率；
• $E^{surface}({\theta }_i,{\varphi }_i)$：表面在入射方向的辐照度。

2. 关键性质

• 能量守恒：表面反射的总能量不超过入射能量，即${\int }_{半球}f({\theta }_i,{\varphi }_i;{\theta }_r,{\varphi }_r)d{\omega }_i\le 1$；
• 互易性：入射方向与出射方向互换，BRDF值不变，即$f({\theta }_i,{\varphi }_i;{\theta }_r,{\varphi }_r)=f({\theta }_r,{\varphi }_r;{\theta }_i,{\varphi }_i)$；
• 旋转对称性：表面绕法向量旋转时，BRDF值不变，可简化为3个变量的函数：$f({\theta }_i,{\theta }_r,{\varphi }_i-{\varphi }_r)$。

六、作业任务

• 内容：利用给定GitHub代码（https://github.com/QuantuMope/handeye-4dof），实现四轴机器人的eye-to-hand手眼标定；
• 参考文献：Ulrich等人的《Hand-Eye Calibration of SCARA Robots》（Semantic Scholar链接：https://www.semanticscholar.org/paper/Hand-EyeCalibration-of-SCARA-Robots/Ulrich/98a64a83ef8fdcb20dc008a0a0c601f18875d9e2）。

---

关键问题

手眼标定中eye-in-hand与eye-to-hand在相机安装方式、待求参数及适用场景上有何核心差异？请结合坐标转换方程说明。

两者的核心差异体现在相机安装位置、待求参数及应用场景，具体如下表，且均基于核心方程AX=XB推导：

对比维度	eye-in-hand	eye-to-hand
相机安装方式	相机固连于机械臂夹具（tool），随机械臂运动	相机固定在环境中，不随机械臂运动
已知参数（A/B）	A=baseHtool（基坐标→夹具的变换，机器人系统读取）；B=calHcam（标定板→相机的变换，相机标定得到）	A=baseHtool（同上）；B=baseHcal（基坐标→标定板的变换，固定不变）
待求参数（X）	X=toolHcam（夹具→相机的变换，随臂运动时不变）	X=baseHcam（基坐标→相机的变换，固定不变）
适用场景	机器人抓取、随臂检测（需相机跟随机械臂移动）	固定视角监控、大范围场景测量（相机位置固定）

方程推导逻辑：

• eye-in-hand：base→tool→cam 的变换 = baseHtool × toolHcam；base→cal→cam 的变换 = baseHcal × calHcam；因 baseHcal 固定，故 baseHtool × toolHcam = baseHcal × calHcam → AX=XB（A=baseHtool，B=calHcam，X=toolHcam）；
• eye-to-hand：base→cam 的变换 = baseHtool × toolHcam；base→cam 的变换也 = baseHcal × calHcam；因 toolHcam 固定，故 baseHtool × toolHcam = baseHcal × calHcam → AX=XB（A=baseHtool，B=baseHcal，X=toolHcam）。

辐射度学中，辐射强度（J）、辐照度（E）、辐射率（L）的核心区别是什么？请从定义、单位、物理意义三个维度对比，并说明辐射率的关键特性。

三者的核心区别如下表，辐射率的“沿光线不变”特性是光传输的基础：

对比维度	辐射强度（J）	辐照度（E）	辐射率（L）
定义	光源单位立体角内发射的光通量	表面单位面积接收的光通量	表面单位投影面积、单位立体角内发射的光通量
公式	$J=\frac{d\Phi }{d\omega }$	$E=\frac{d\Phi }{dA}$	$L=\frac{d^2\Phi }{(dAcos{\theta }_r)d\omega }$
单位	W/steradian（瓦特/球面度）	W/m²（瓦特/平方米）	W/(m²·steradian)（瓦特/(平方米·球面度)）
物理意义	描述光源的方向性发光能力（如LED的指向性）	描述表面接收的总能量密度（与光源方向无关）	描述表面的发光/反射能力（兼顾方向与面积）

辐射率的关键特性：
辐射率L沿光线传播方向保持不变，由能量守恒推导得出：假设光线从表面dA₁传播到表面dA₂，两表面的辐射率分别为L₁和L₂，因光通量守恒（dΦ₁=dΦ₂），且立体角满足dω₁dA₁=dω₂dA₂（dω₁=dA₂/R²，dω₂=dA₁/R²），故L₁=L₂。该特性是从图像辐照度反推场景辐射度的核心依据。

BRDF（双向反射分布函数）的定义是什么？其关键性质（能量守恒、互易性、旋转对称性）分别有何物理意义？

1. BRDF的定义：
   BRDF描述表面在入射方向（θ_i,φ_i） 接收光照后，在出射方向（θ_r,φ_r） 的反射能力，是连接表面辐照度（入射）与辐射率（出射）的桥梁，公式为：
   $$BRDF({\theta }_i,{\varphi }_i;{\theta }_r,{\varphi }_r)=\frac{L^{surface}({\theta }_r,{\varphi }_r)}{E^{surface}({\theta }_i,{\varphi }_i)}$$

• $L^{surface}({\theta }_r,{\varphi }_r)$：表面在出射方向（如相机视角）的辐射率；
• $E^{surface}({\theta }_i,{\varphi }_i)$：表面在入射方向（如光源方向）的辐照度。

2. 关键性质及物理意义：

• 能量守恒：反射总能量不超过入射能量，遵循热力学第一定律，杜绝能量凭空创造。
• 互易性：入射与反射方向互换时反射能力不变，契合光路可逆的物理特性。
• 旋转对称性：表面绕法向量旋转时反射特性不变，将 4 变量简化为 3 变量，适配多数各向同性表面。

8.光照与光度立体视觉II

核心围绕表面反射模型与光度立体视觉（Photometric Stereo） 展开：先详细阐述两种核心反射机制（漫反射（Lambertian BRDF），BRDF公式为$f=\frac{{\rho }_d}{\pi }$，适用于粗糙表面如纸张；镜面反射（Mirror BRDF），用δ函数描述，适用于光滑表面如金属）及双色反射模型（图像亮度=漫反射分量+镜面反射分量）；再推导表面法向量（n） 与梯度（p,q）的关系（$n=\frac{(p,q,1)}{\sqrt{p^2+q^2+1}}$），介绍反射图（Reflectance Map） （建立图像辐照度I与表面朝向(p,q)的映射，含等亮度轮廓）；重点讲解光度立体视觉的核心——通过至少3个不同方向的光源拍摄图像，构建矩阵方程$\left[\begin{array}{c}{I}_1\\ I_2\\ I_3\end{array}\right]=\rho \left[\begin{array}{c}{s}_1^T\\ s_2^T\\ s_3^T\end{array}\right]n$，求解表面法向量n与反射率ρ，多光源时用最小二乘（$\tilde{n}=(S^{T}S{)}^{-1}{S}^{T}I$） 优化，彩色图像可分RGB通道求解；还介绍了光源方向计算（利用镀铬球高光位置）、深度恢复（通过法向量积分或线性约束）及阴影处理（加权最小二乘）。

---

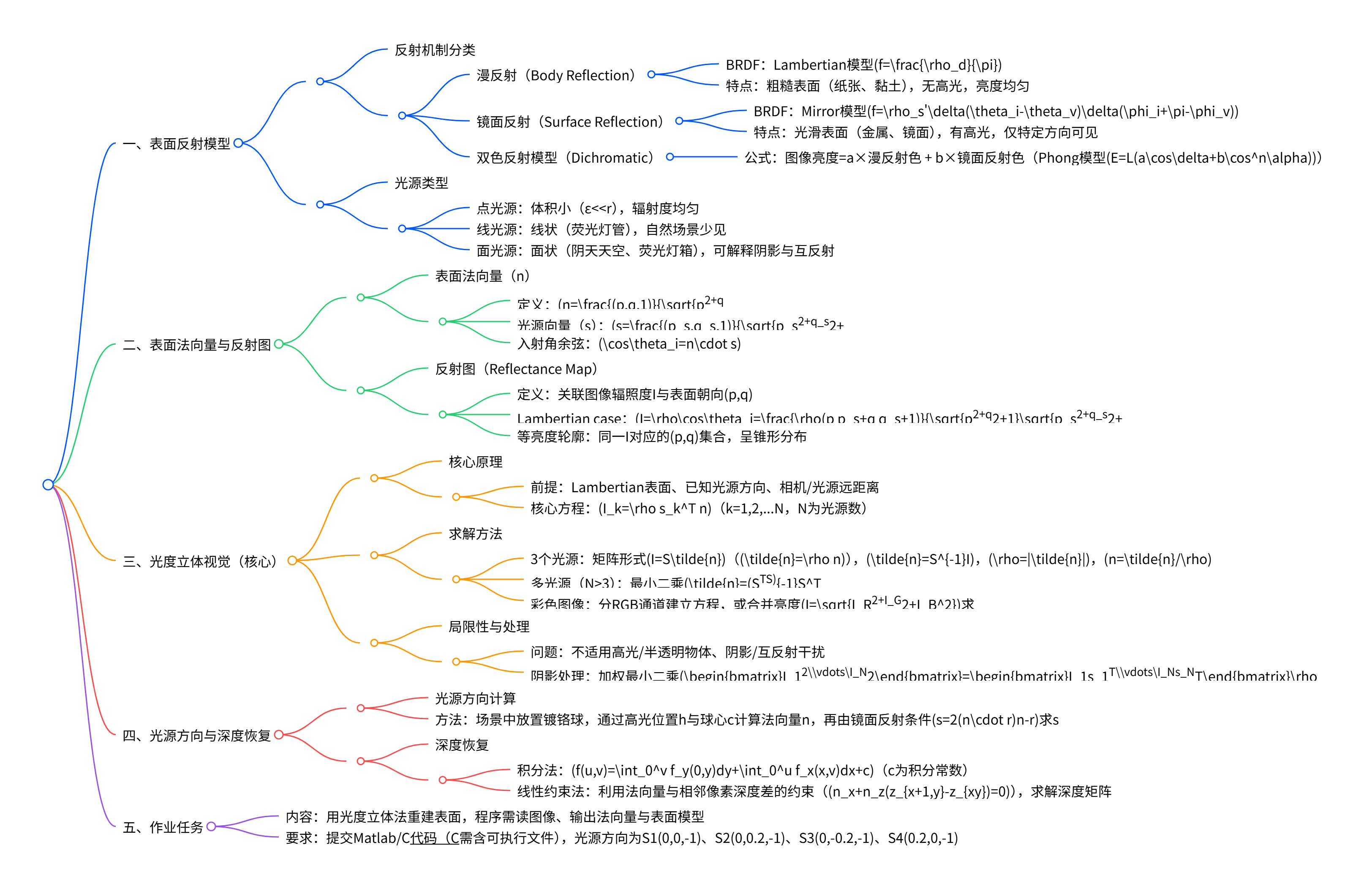

思维导图

---

详细总结

表面反射模型（视觉亮度的核心来源）

文档首先明确表面反射的两种核心机制及光源类型，是理解图像亮度的基础：

1. 反射机制分类（表格对比）

反射类型	BRDF模型公式	视觉效果	适用表面	关键特性
漫反射	Lambertian模型：$f({\theta }_i,{\varphi }_i;{\theta }_r,{\varphi }_r)=\frac{{\rho }_d}{\pi }$	亮度均匀，无高光	粗糙表面（纸张、黏土）	亮度仅与入射角${\theta }_i$有关，与观测角无关
镜面反射	Mirror模型：$f={\rho }_s^{\prime }\delta ({\theta }_i-{\theta }_v)\delta ({\varphi }_i+\pi -{\varphi }_v)$	仅特定方向有高光	光滑表面（金属、镜面）	高光位置满足观测方向=反射方向（$v=r$）
双色反射	Phong模型：$E=L(a\cos \delta +b{\cos }^n\alpha )$	含漫反射底色+镜面高光	多数真实物体（塑料、车漆）	a=漫反射权重，b=镜面反射权重，n=高光锐度

2. 光源类型（常见分类）

光源类型	几何特征	辐射特性	适用场景
点光源	体积极小（$\epsilon <<r$）	辐射强度均匀	简化场景模拟（如手电筒）
线光源	线状（如荧光灯管）	沿长度方向辐射均匀	工业检测（如金属焊缝检测）
面光源	面状（如阴天天空）	辐射率均匀，无明显方向性	消除硬阴影（如实验室照明）

表面法向量与反射图（连接亮度与表面朝向）

表面法向量（n）是描述表面朝向的核心参数，反射图则建立其与图像亮度的映射：

1. 表面法向量（n）的推导

• 梯度定义：设表面高度为$z=f(x,y)$，则x方向梯度$p=-\frac{\partial z}{\partial x}$，y方向梯度$q=-\frac{\partial z}{\partial y}$；
• 法向量公式：表面法向量的齐次形式为$N=(p,q,1)$，归一化后为：
  $$\mathbf{n}=\frac{(\mathbf{p},\mathbf{q},1)}{\sqrt{{\mathbf{p}}^2+{\mathbf{q}}^2+1}}$$
• 光源向量（s）：同理，光源方向的归一化向量为$s=\frac{(p_s,q_s,1)}{\sqrt{p_s^2+q_s^2+1}}$（$p_s,q_s$为光源方向的梯度）；
• 入射角余弦：表面接收的光照强度与入射角${\theta }_i$（光源与法向量的夹角）的余弦成正比，即$\cos {\theta }_i=n\cdot s$。

2. 反射图（Reflectance Map）

• 定义：在已知光源方向（s）和表面反射率（ρ）的前提下，描述图像辐照度（I）与表面朝向（p,q）的映射关系；
• Lambertian表面的反射图公式：
  $$I=\rho \cos {\theta }_i=\frac{\rho (p{p}_s+q{q}_s+1)}{\sqrt{p^2+q^2+1}\sqrt{p_s^2+q_s^2+1}}$$
• 等亮度轮廓：同一I值对应的所有(p,q)构成的曲线，呈“锥形”分布（以$(p_s,q_s)$为顶点，对应表面朝向与光源方向一致时I最大）。

光度立体视觉（从亮度恢复表面形状）

光度立体视觉是文档核心，通过多光源图像求解表面法向量与形状，具体流程如下：

1. 核心前提与方程

• 前提条件：①表面为Lambertian反射（无高光）；②光源方向已知；③相机与光源均为远距离（光线平行）；④无阴影与互反射；
• 核心方程：对第k个光源（方向为$s_k$），图像辐照度$I_k$满足：
  $${\mathbf{I}}_{\mathbf{k}}=\mathbf{\rho }{\mathbf{s}}_{\mathbf{k}}^{\mathbf{T}}\mathbf{n}$$
  其中，$\rho$为表面反射率（常数），$n$为表面法向量（待求）。

2. 不同光源数量的求解方法

光源数量	求解算法	核心公式	适用场景
3个	矩阵求逆	$\left[\begin{array}{c}{I}_1\\ I_2\\ I_3\end{array}\right]=\rho \left[\begin{array}{c}{s}_1^T\\ s_2^T\\ s_3^T\end{array}\right]n$，$\tilde{n}=S^{-1}I$，$\rho=	\tilde{n}
>3个	线性最小二乘	$\tilde{n}=(S^{T}S{)}^{-1}{S}^{T}I$（$S$为$N\times 3$光源矩阵，$I$为$N\times 1$亮度向量）	噪声场景，提升鲁棒性
彩色图像	分通道求解或亮度合并	分RGB通道：$I_R={\rho }_{R}Sn$、$I_G={\rho }_{G}Sn$、$I_B={\rho }_{B}Sn$；合并：$I=\sqrt{I_R^2+I_G^2+I_B^2}$	彩色表面，需区分色通道反射率

3. 局限性与问题处理

• 主要局限性：①无法处理高光、半透明或金属表面；②阴影与互反射会导致亮度偏差；③需精确标定光源方向与相机响应函数；
• 阴影处理方法：采用加权最小二乘，用像素亮度$I_k$加权方程，降低阴影区域（$I_k$小）的权重，公式为：
  $$\left[\begin{array}{c}{I}_1^2\\ ⋮\\ I_N^2\end{array}\right]=\left[\begin{array}{c}{I}_1{s}_1^T\\ ⋮\\ I_N{s}_N^T\end{array}\right]\rho n$$

光源方向计算与深度恢复

1. 光源方向计算（关键技巧）

当光源方向未知时，可通过镀铬球（镜面反射表面） 确定：

• 步骤：①在场景中放置已知半径r的镀铬球，拍摄图像；②识别球心c（$(c_x,c_y,c_z)$）与高光位置h（$(h_x,h_y,h_z)$）；③由球的几何关系$\Vert h-c\Vert =r$计算球表面在h点的法向量n；④根据镜面反射条件（观测方向v=反射方向r），由$s=2(n\cdot r)n-r$求解光源方向s。

2. 深度恢复（从法向量到表面形状）

已知表面法向量n（含p,q）后，通过以下两种方法恢复表面高度z：

• 方法1：积分法
  利用梯度与高度的关系（$p=-\frac{\partial z}{\partial x}$，$q=-\frac{\partial z}{\partial y}$），沿路径积分：
  $$f(u,v)={\int }_0^v{f}_y(0,y)dy+{\int }_0^u{f}_x(x,v)dx+c$$
  其中c为积分常数（由边界条件确定，如z(0,0)=0）。
• 方法2：线性约束法
  对相邻像素（x,y）与（x+1,y），法向量n与像素间向量$V_1=(1,0,z_{x+1,y}-z_{xy})$垂直，得约束：
  $$n_x+n_z(z_{x+1,y}-z_{xy})=0$$
  同理对（x,y）与（x,y+1）得：
  $$n_y+n_z(z_{x,y+1}-z_{xy})=0$$
  对所有像素建立线性方程组，求解深度矩阵z；对边界像素（无相邻像素），采用反向约束（如$-n_x+n_z(z_{x-1,y}-z_{xy})=0$）。

作业任务

• 核心要求：编写程序（Matlab或C++），用光度立体法重建表面；
• 具体步骤：①读取4个光源方向（S1(0,0,-1)、S2(0,0.2,-1)、S3(0,-0.2,-1)、S4(0.2,0,-1)）的图像；②计算表面法向量n；③恢复表面形状；④输出法向量图与表面模型；
• 提交要求：Matlab提交代码，C++需额外提交可执行文件。

---

关键问题

漫反射（Lambertian）与镜面反射（Mirror）在BRDF模型、视觉表现、适用场景上有何核心差异？请结合公式与实例说明。

两者的核心差异体现在BRDF形式、视觉效果与适用场景，具体如下：

1. BRDF模型差异：
   • 漫反射（Lambertian）：BRDF为常数，公式为$\mathbf{f}=\frac{{\mathbf{\rho }}_{\mathbf{d}}}{\mathbf{\pi }}$（${\rho }_d$为漫反射率，0<${\rho }_d$<1），表示光线均匀反射到所有方向；
   • 镜面反射（Mirror）：BRDF为δ函数，公式为$\mathbf{f}={\mathbf{\rho }}_{\mathbf{s}}^{\prime }\mathbf{\delta }({\mathbf{\theta }}_{\mathbf{i}}-{\mathbf{\theta }}_{\mathbf{v}})\mathbf{\delta }({\mathbf{\varphi }}_{\mathbf{i}}+\mathbf{\pi }-{\mathbf{\varphi }}_{\mathbf{v}})$（${\rho }_s^{\prime }$为镜面反射率），仅当观测方向$v$与反射方向$r$一致时（${\theta }_i={\theta }_v$，${\varphi }_i+\pi ={\varphi }_v$）有反射，其余方向为0。
2. 视觉表现差异：
   • 漫反射：表面亮度均匀，无高光，从任意角度观测亮度一致（如纸张、黏土）；
   • 镜面反射：仅特定方向出现高亮光斑（高光），其余方向暗，观测角度变化时高光位置移动（如金属球、镜子）。
3. 适用场景差异：
   • 漫反射：适用于光度立体视觉（假设表面无高光，简化亮度与法向量的线性关系）；
   • 镜面反射：适用于光源方向标定（如镀铬球，通过高光位置反推光源方向）。

光度立体视觉为何需要至少3个不同方向的光源？多光源（N>3）时如何优化求解表面法向量n与反射率ρ？

1. 需要至少3个光源的原因：
   光度立体视觉的核心方程为$I_k=\rho s_k^{T}n$（k=1,2,…N），其中：

   • 未知数为表面法向量n（3个独立分量：$n_x,n_y,n_z$）与反射率ρ（1个未知数），但n满足归一化约束$\Vert n\Vert =1$，实际独立未知数为3个（n的3个分量，ρ可由n推导）；
   • 每个光源提供1个线性方程，3个光源可提供3个独立方程，恰好求解3个未知数（通过$\tilde{n}=\rho n$将方程转化为$I=S\tilde{n}$，$S$为3×3矩阵，可求逆得$\tilde{n}$）；
   • 若光源数<3，方程数<未知数，无法唯一确定n（如2个光源仅能确定n在某一平面上，存在多解）。

2. 多光源（N>3）的优化求解方法：
   当光源数N>3时，方程为超定系统（方程数>N未知数），需通过线性最小二乘最小化投影误差（$\Vert I-S\tilde{n}{\Vert }^2$），步骤如下：

   • 构建光源矩阵$S$（N×3，每行为$s_k^T$）与亮度向量$I$（N×1，每元素为$I_k$）；
   • 求解正则方程：$S^{T}I=S^{T}S\tilde{n}$；
   • 得最优解：$\tilde{\mathbf{n}}=({\mathbf{S}}^{\mathbf{T}}\mathbf{S}{)}^{-1}{\mathbf{S}}^{\mathbf{T}}\mathbf{I}$；
   • 推导反射率与法向量：$\rho =|\tilde{n}|$，$n=\tilde{n}/\rho$；
     该方法可降低噪声干扰，提升n的求解精度（N越大，鲁棒性越强）。

如何从表面法向量n恢复表面深度z？针对边界像素或阴影区域的法向量缺失问题，有何处理方法？

从法向量恢复深度z主要有两种方法，针对边界/阴影问题需特殊处理：

1. 深度恢复方法：

   • 方法1：积分法（路径积分）
     由法向量与梯度的关系（$n_x=p/\sqrt{p^2+q^2+1}$，$n_y=q/\sqrt{p^2+q^2+1}$，$p=-\partial z/\partial x$，$q=-\partial z/\partial y$），先由n解出p和q，再沿固定路径积分：
     $$z(u,v)={\int }_0^{v}q(0,y)dy+{\int }_0^{u}p(x,v)dx+c$$
     其中c为积分常数（通常设z(0,0)=0，消除平移歧义），适用于无噪声、法向量完整的场景。
   • 方法2：线性约束法（全局优化）
     对相邻像素（x,y）与（x+1,y），利用法向量与像素间向量垂直的约束（$n\cdot (1,0,z_{x+1,y}-z_{xy})=0$），展开得：
     $$n_z(z_{x+1,y}-z_{xy})=-n_x$$
     同理对（x,y）与（x,y+1）得：
     $$n_z(z_{x,y+1}-z_{xy})=-n_y$$
     对所有像素建立线性方程组，求解深度矩阵z，适用于法向量含少量噪声的场景。

2. 边界/阴影区域的处理方法：

   • 边界像素（如图像边缘，无x+1或y+1方向像素）：将正向约束改为反向约束，如对（x,y）与（x-1,y），约束为：
     $$-n_x+n_z(z_{x-1,y}-z_{xy})=0$$
     利用左侧/上方像素的深度反推当前像素深度；
   • 阴影区域（法向量缺失或不可靠）：①在求解线性方程组时，对阴影像素的约束赋予低权重（如权重=0）；②采用插值法，用相邻非阴影像素的法向量插值补充缺失值，再恢复深度。

---

9.图像滤波

先简要回顾光度立体视觉（通过多光源图像求解表面法向量），再系统介绍图像滤波核心：首先阐述图像获取的采样与量化过程（将连续图像转化为M×N像素的灰度图，8位灰度图含256级灰度）；随后重点讲解空域滤波（分点处理如负片/对比度拉伸/阈值化，区域处理含相关与卷积，核心滤波器包括均值滤波（3x3/5x5核，去高斯噪声但模糊细节）、高斯滤波（基于$G_{\sigma }(x,y)=\frac{1}{2\pi {\sigma }^2}{e}^{-\frac{x^2+y^2}{2{\sigma }^2}}$，可分离性减少计算量，σ越大平滑越强）、中值滤波（对椒盐噪声鲁棒，通过排序取中值实现））；还介绍频域滤波（基于傅里叶变换，低通滤波器（理想/巴特沃斯/高斯型）保留低频去高频以平滑，高通滤波器增强边缘）。

---

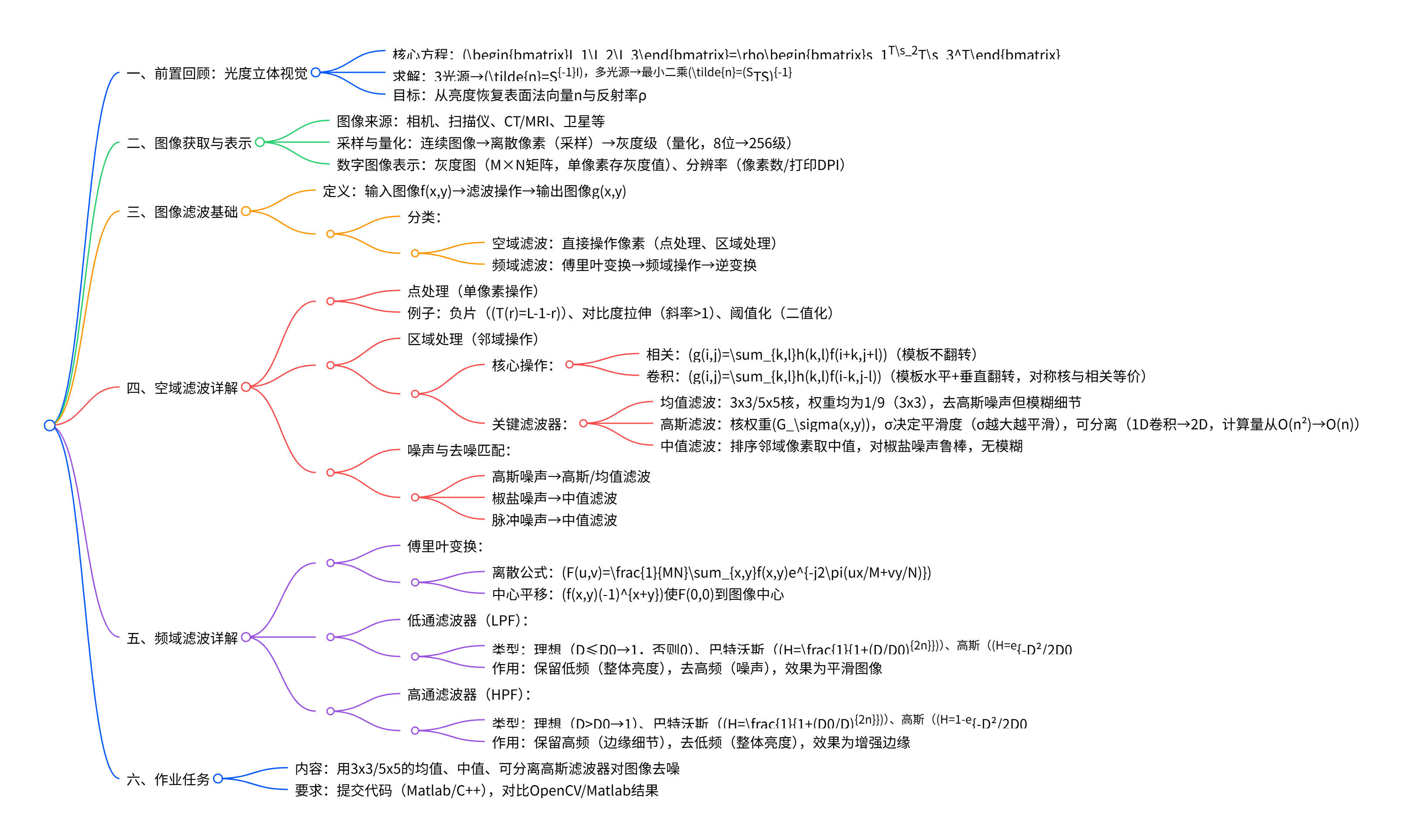

思维导图

---

详细总结

1. 前置回顾：光度立体视觉（衔接上章节）

文档开篇简要回顾上一章核心，为图像滤波做铺垫：

• 核心方程：对3个不同方向光源，图像亮度与表面法向量满足$\left[\begin{array}{c}{I}_1\\ I_2\\ I_3\end{array}\right]=\rho \left[\begin{array}{c}{s}_1^T\\ s_2^T\\ s_3^T\end{array}\right]n$（$I_k$为亮度，$s_k$为光源方向，$\rho$为反射率，n为法向量）；
• 求解逻辑：3个光源时通过矩阵求逆得$\tilde{n}=S^{-1}I$（$\tilde{n}=\rho n$），多光源（N>3）时用最小二乘$\tilde{n}=(S^{T}S{)}^{-1}{S}^{T}I$；
• 目标：从多幅光源图像恢复表面法向量n与反射率ρ，为后续滤波处理图像做背景铺垫。

2. 图像获取与数字表示

2.1 图像来源

• 常见设备：视频相机、数字相机、扫描仪、CT/MRI（医学）、卫星（遥感）等。

2.2 采样与量化（连续→离散）

步骤	定义	关键参数	示例
采样	将连续图像的空间坐标(x,y)离散化为像素	图像分辨率（M×N像素）	720×576、1920×1080
量化	将像素的连续灰度值离散化为灰度级	灰度位数（如8位、16位）	8位→256级灰度（0=黑，255=白）

2.3 数字图像表示

• 灰度图：用M×N矩阵存储，每个元素代表对应像素的灰度值（如矩阵元素[5,3]=128表示第5行第3列像素灰度为128）；
• 分辨率：
  • 屏幕分辨率：水平/垂直像素数（如1920×1080）；
  • 打印分辨率：每英寸点数（DPI，如300DPI表示每英寸含300个像素）；
  • 注意：图像像素与屏幕像素并非完全等同，需根据显示设备适配。

3. 图像滤波基础

3.1 滤波定义

• 本质：对输入图像$f(x,y)$施加特定操作（空域或频域），输出处理后图像$g(x,y)$，核心目的包括去噪、平滑、锐化、边缘检测等。

3.2 滤波分类

分类	处理域	核心逻辑	优点
空域滤波	像素空间	直接操作图像像素（点处理、邻域处理）	直观、计算量较小（小规模核）
频域滤波	傅里叶频域	先将图像转频域，再通过滤波器，最后逆变换	适合全局处理（如大范围平滑）

4. 空域滤波（核心章节）

空域滤波分点处理（单像素操作）和区域处理（邻域操作），是文档重点内容。

4.1 点处理（Point Processing）

• 定义：仅依赖单个像素的灰度值，与邻域无关，公式为$g(x,y)=T[f(x,y)]$（T为灰度变换函数）。
• 典型例子：

  操作类型	目的	公式/逻辑	效果
  负片（Negative）	反转灰度	$T(r)=L-1-r$（L为灰度级总数，如256）	黑变白、白变黑，用于医学图像
  对比度拉伸	增强灰度差异	斜率>1的线性变换（如r<128→T®=0.5r，r≥128→T®=2r-128）	暗部更暗、亮部更亮
  阈值化（Thresholding）	二值化图像	$T(r)=\{\begin{array}{ll}255& r\ge T0\\ 0& r<T0\end{array}$（T0为阈值）	区分前景与背景（如文字提取）

4.2 区域处理（Area Processing）

• 定义：依赖像素的邻域（如3x3、5x5窗口），核心操作为相关与卷积，需定义邻域形状（多为矩形）、尺寸（3x3最常用）及权重核（模板）。

4.2.1 核心操作：相关与卷积

操作	公式	模板处理	关键差异	适用场景
相关（Correlation）	$g(i,j)={\sum }_{k=-a}^a{\sum }_{l=-b}^{b}h(k,l)f(i+k,j+l)$（a=(m-1)/2，b=(n-1)/2）	模板不翻转，直接与邻域像素相乘求和	计算简单，用于模板匹配（如遥控器按键定位）	目标检测、特征匹配
卷积（Convolution）	$g(i,j)={\sum }_{k=-a}^a{\sum }_{l=-b}^{b}h(k,l)f(i-k,j-l)$	模板先水平翻转+垂直翻转，再相乘求和	对称核（如高斯核）与相关结果一致，满足交换律/结合律	平滑、锐化等滤波操作

4.2.2 常用空域滤波器对比

滤波器类型	核示例（3x3）	核心逻辑	优点	缺点	适用噪声类型
均值滤波	$\frac{1}{9}\left[\begin{array}{ccc}1& 1& 1\\ 1& 1& 1\\ 1& 1& 1\end{array}\right]$	邻域像素取平均，替换中心像素	计算简单，有效去高斯噪声	模糊图像细节（核越大越模糊）	高斯噪声、随机噪声
高斯滤波	$\frac{1}{16}\left[\begin{array}{ccc}1& 2& 1\\ 2& 4& 2\\ 1& 2& 1\end{array}\right]$（σ≈1）	邻域像素按高斯函数加权平均，权重随距离衰减	平滑效果自然，可分离（减少计算）	σ过大会过度模糊	高斯噪声
中值滤波	-（无固定核，依赖邻域像素排序）	邻域像素排序后取中值，替换中心像素	对椒盐噪声鲁棒，无模糊	对高斯噪声效果差	椒盐噪声、脉冲噪声

• 关键细节：
  • 高斯滤波的可分离性：2D高斯核=1D行核×1D列核，计算量从O(n²)（直接2D卷积）降至O(2n)（先1D行卷积，再1D列卷积），如3x3核计算量从9次乘法→3+3=6次；
  • 中值滤波的核尺寸：奇数尺寸（3x3、5x5）易取中值，偶数尺寸需插值；
  • 边界处理：滤波时图像边缘像素无完整邻域，常用补零、环绕（wrap around）等方式填充。

4.3 噪声类型与去噪匹配

噪声类型	视觉特征	生成原因	最优去噪方法
高斯噪声	灰度值随机波动，符合正态分布	传感器热噪声、电路噪声	高斯滤波、均值滤波
椒盐噪声	随机出现黑色（椒）或白色（盐）像素	传感器故障、传输错误	中值滤波（3x3/5x5核）
脉冲噪声	仅随机出现白色像素	信号突变、干扰	中值滤波

5. 频域滤波

频域滤波基于傅里叶变换，将图像从“空间域”转为“频率域”，通过滤波器控制不同频率成分，再逆变换回空间域。

5.1 傅里叶变换基础

• 离散傅里叶变换（DFT）公式：
  正变换（空间→频域）：$F(u,v)=\frac{1}{MN}{\sum }_{x=0}^{M-1}{\sum }_{y=0}^{N-1}f(x,y)e^{-j2\pi (ux/M+vy/N)}$
  逆变换（频域→空间）：$f(x,y)={\sum }_{u=0}^{M-1}{\sum }_{v=0}^{N-1}F(u,v)e^{j2\pi (ux/M+vy/N)}$
• 中心平移：为使低频成分（对应图像整体亮度）位于频域中心，需对输入图像预处理：$f(x,y)\times (-1{)}^{x+y}$，此时$F(0,0)$（直流分量，图像平均灰度）移至(M/2,N/2)；
• 频率含义：低频→图像缓慢变化的成分（如背景），高频→图像快速变化的成分（如边缘、噪声）。

5.2 低通滤波器（LPF）

• 作用：保留低频成分，抑制高频成分→实现图像平滑、去噪。
• 常见类型：

  类型	传递函数（D为频点到中心的距离，D0为截止频率）	特点	缺点
  理想LPF	$H(u,v)=\{\begin{array}{ll}1& D\le D0\\ 0& D>D0\end{array}$	截止尖锐，理论平滑效果好	振铃效应（图像边缘出现波纹）
  巴特沃斯LPF（n阶）	$H(u,v)=\frac{1}{1+(D/D0{)}^{2n}}$	无振铃效应，n越大越接近理想LPF	计算量略大
  高斯LPF	$H(u,v)=e^{-D^2(u,v)/(2D{0}^2)}$	无振铃效应，平滑过渡自然	高频抑制较温和

• 效果示例：用高斯LPF处理哈勃望远镜图像，D0=15（15x15核）时，噪声减少，星体呈“模糊团状”，阈值化后易检测。

5.3 高通滤波器（HPF）

• 作用：保留高频成分，抑制低频成分→增强图像边缘、细节。
• 常见类型：

  类型	传递函数	特点	应用场景
  理想HPF	$H(u,v)=\{\begin{array}{ll}0& D\le D0\\ 1& D>D0\end{array}$	边缘增强明显	理论研究，实际少用（振铃）
  巴特沃斯HPF（n阶）	$H(u,v)=\frac{1}{1+(D0/D{)}^{2n}}$	无振铃，边缘增强平滑	工业检测（零件边缘缺陷）
  高斯HPF	$H(u,v)=1-e^{-D^2(u,v)/(2D{0}^2)}$	边缘增强自然，无振铃	医学图像（器官边缘提取）

• 关键规律：截止频率D0越小，高频保留越多，边缘增强越明显，但噪声也会被放大。

5.4 频域与空域的关联

• 卷积定理：空域卷积=频域乘法，即$f(x,y)\ast h(x,y)\stackrel{DFT}{\leftrightarrow }F(u,v)\times H(u,v)$；
• 相关定理：空域相关=频域共轭乘法，即$f(x,y)\circ h(x,y)\stackrel{DFT}{\leftrightarrow }{F}^{\ast }(u,v)\times H(u,v)$（$F^{\ast }$为F的复共轭）。

6. 作业任务

• 核心要求：编写程序（Matlab或C++），对指定图像用以下滤波器去噪：
  1. 均值滤波：3x3、5x5核；
  2. 中值滤波：3x3、5x5核；
  3. 可分离高斯滤波：3x3、5x5核（需实现1D卷积→2D卷积）；
• 提交要求：Matlab提交代码，C++需额外提交可执行文件；
• 验证对比：将自定义滤波器结果与OpenCV（如cv::blur/cv::GaussianBlur/cv::medianBlur）或Matlab（如imfilter）的结果对比，分析差异。

---

关键问题

空域滤波中，均值、高斯、中值滤波器在核设计、去噪效果、适用场景上有何核心差异？请结合噪声类型举例说明。

三者的核心差异体现在核设计、去噪逻辑与适用场景，具体如下：

1. 核设计差异：

   • 均值滤波：核权重均匀（如3x3核权重均为1/9），无距离衰减；
   • 高斯滤波：核权重按高斯函数$G_{\sigma }(x,y)=\frac{1}{2\pi {\sigma }^2}{e}^{-\frac{x^2+y^2}{2{\sigma }^2}}$分布，距离中心越远权重越小（如3x3核σ≈1时，中心权重4/16，边缘1/16）；
   • 中值滤波：无固定核，依赖邻域像素排序（如3x3核取9个像素的第5大值）。

2. 去噪效果差异：

   • 均值滤波：平均邻域像素，能平滑高斯噪声，但会模糊图像细节（核越大模糊越严重）；
   • 高斯滤波：加权平均邻域像素，平滑效果更自然，无明显模糊，且可通过σ控制平滑度（σ越大平滑越强）；
   • 中值滤波：取邻域中值，能有效去除椒盐噪声（孤立的黑白像素），且不模糊边缘细节，但对高斯噪声效果差。

3. 适用场景举例：

   • 高斯噪声（如低光照下的相机图像）：优先用高斯滤波（σ=1~2，3x3核），平衡去噪与细节保留；
   • 椒盐噪声（如传感器故障导致的黑白斑点图像）：必须用中值滤波（3x3核，可快速去除孤立噪声）；
   • 轻度随机噪声（如普通室内图像）：均值滤波（3x3核）可作为简单方案，计算量最小。

卷积与相关的核心区别是什么？高斯卷积的“可分离性”具有怎样的计算优势？请结合3x3核举例说明。

1. 卷积与相关的核心区别：
   两者均为空域邻域操作，核心差异在于模板（核）是否翻转：

   • 相关：模板直接与邻域像素相乘求和，公式为$g(i,j)={\sum }_{k,l}h(k,l)f(i+k,j+l)$，无模板翻转，计算简单，但不满足交换律（$f\circ h\ne h\circ f$）；
   • 卷积：模板需先水平翻转+垂直翻转，再与邻域像素相乘求和，公式为$g(i,j)={\sum }_{k,l}h(k,l)f(i-k,j-l)$，满足交换律（$f\ast h=h\ast f$）和结合律（$(f\ast h1)\ast h2=f\ast (h1\ast h2)$）；
   • 特殊情况：当模板为对称核（如高斯核、均值核）时，翻转后与原核一致，此时卷积与相关结果完全相同。

2. 高斯卷积可分离性的计算优势：

   • 可分离性定义：2D高斯核可分解为“1D行高斯核×1D列高斯核”，即$G_{\sigma }(x,y)=G_{\sigma }(x)\times G_{\sigma }(y)$（$G_{\sigma }(x)=\frac{1}{\sqrt{2\pi }\sigma }{e}^{-\frac{x^2}{2{\sigma }^2}}$）；
   • 计算量优势：直接2D卷积的计算量为O(n²)（n为核尺寸），而分离为1D卷积后计算量降至O(2n)，大幅减少运算次数；
   • 3x3核举例：
     • 直接2D卷积：每个像素需9次乘法+8次加法；
     • 分离卷积：先对每行做1D卷积（3次乘法/行），再对每列做1D卷积（3次乘法/列），总计6次乘法+5次加法，计算量减少约33%（9→6次乘法）；
   • 更大核优势更明显：如5x5核，直接卷积25次乘法，分离后仅10次乘法，计算量减少60%。

频域低通滤波器（LPF）与高通滤波器（HPF）的核心作用、常见类型及典型应用场景分别是什么？如何通过截止频率D0控制滤波效果？

1. 核心作用与典型应用：

   滤波器类型	核心作用	典型应用场景
   低通滤波器（LPF）	保留低频成分（图像整体亮度、背景），抑制高频成分（噪声、边缘）→图像平滑、去噪	1. 去除高斯噪声（如手机拍照去噪）； 2. 模糊图像以突出大目标（如卫星图像中检测云层）
   高通滤波器（HPF）	保留高频成分（边缘、细节），抑制低频成分（背景）→边缘增强、细节提取	1. 工业零件缺陷检测（如金属表面划痕识别）； 2. 医学图像边缘提取（如CT图像中的器官轮廓）

2. 常见类型对比：

   滤波器类型	LPF传递函数（D≤D0→保留）	HPF传递函数（D>D0→保留）	关键特点
   理想滤波器	$H=1$（D≤D0），否则0	$H=1$（D>D0），否则0	截止尖锐，有振铃效应
   巴特沃斯滤波器（n阶）	$H=\frac{1}{1+(D/D0{)}^{2n}}$	$H=\frac{1}{1+(D0/D{)}^{2n}}$	无振铃，n越大越接近理想滤波器
   高斯滤波器	$H=e^{-D^2/(2D{0}^2)}$	$H=1-e^{-D^2/(2D{0}^2)}$	无振铃，过渡自然，无明显边缘失真

3. 截止频率D0的控制作用：

   • 低通滤波器（LPF）：
     • D0越小：仅保留极低频率，图像越平滑（如D0=5时，细节几乎完全模糊）；
     • D0越大：保留更多高频，平滑效果减弱（如D0=80时，图像接近原图，仅轻微去噪）；
   • 高通滤波器（HPF）：
     • D0越小：保留更多高频，边缘增强越明显，但噪声也被放大（如D0=15时，边缘清晰但噪点多）；
     • D0越大：仅保留极高频率，边缘增强减弱，图像偏暗（如D0=80时，仅强边缘可见，细节少）；
   • 典型取值：D0通常为图像对角线长度的1%_{5%（如512×512图像，对角线≈728，D0取5}36）。

---

10.边缘检测与形态学操作

核心围绕“从边缘检测原理到工程实现”展开：首先明确边缘是图像灰度值快速突变的区域，由表面法向量/深度/光照/颜色不连续导致，其数学本质对应图像梯度的极值点（梯度方向为边缘法向，梯度幅值为边缘强度）；随后介绍离散边缘算子（Roberts（2×2，定位好但噪声敏感）、Sobel（3×3，抗噪声强但定位稍差）、Laplacian（3×3，线性各向同性但易放大噪声））；针对噪声问题，提出LoG（高斯-拉普拉斯） 和DoG（高斯差分） 方案（先平滑再求导，DoG可近似LoG）；重点详解Canny边缘检测器（被认为“最优”，四步流程：①高斯平滑（σ控制尺度）→②梯度幅值/方向计算→③非极大值抑制（边缘细化到单像素）→④双阈值滞后（高阈值启动边缘、低阈值连接间隙，比例1:3或2:3））；最后介绍形态学操作（基础操作：膨胀（扩张边界）、腐蚀（收缩边界），及其对偶性；组合操作：开运算（先腐后膨，去小凸起）、闭运算（先膨后腐，填小间隙），及应用算法如边界提取、区域填充、连通分量提取），为边缘后处理提供工具。

---

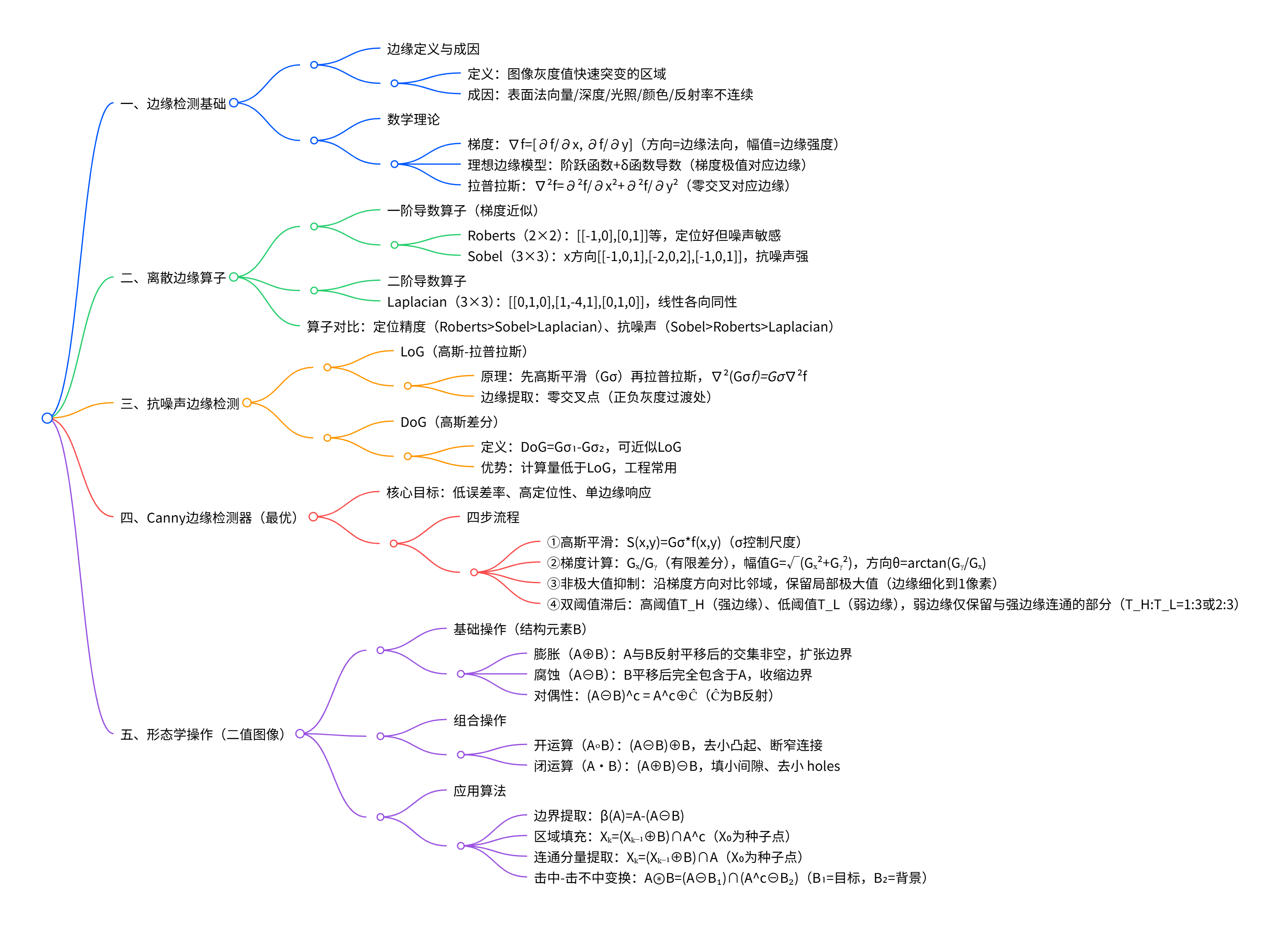

思维导图

---

详细总结

边缘检测基础：定义与数学原理

1. 边缘的本质与成因

• 边缘定义：图像中灰度值发生快速、显著变化的像素区域，是物体边界、纹理突变的直观体现。
• 核心成因：
  • 表面法向量不连续（物体表面朝向变化）；
  • 深度不连续（前景与背景交界）；
  • 光照不连续（阴影、高光）；
  • 颜色/反射率不连续（不同材质交界）。
• 关键特性：理想边缘为“阶跃型”（灰度从B₁突变到B₂），实际边缘受噪声影响呈“平滑阶跃”，需结合平滑操作抑制噪声。

2. 边缘检测的数学理论

• 梯度（Gradient）：
  图像f(x,y)的梯度定义为$\nabla f=\left[\frac{\partial f}{\partial x},\frac{\partial f}{\partial y}\right]$，是边缘检测的核心工具：
  • 梯度方向：θ=arctan(∂f/∂y / ∂f/∂x)，指向灰度增长最快的方向，即边缘的法向；
  • 梯度幅值：$\Vert \nabla f\Vert =\sqrt{(\partial f/\partial x{)}^2+(\partial f/\partial y{)}^2}$，幅值越大，边缘强度越强。
• 拉普拉斯（Laplacian）：
  二阶导数算子，定义为${\nabla }^{2}f=\frac{{\partial }^{2}f}{\partial x^2}+\frac{{\partial }^{2}f}{\partial y^2}$，其零交叉点（灰度从正变负或负变正）对应边缘位置，具有旋转各向同性（对任意方向边缘响应一致）。

离散边缘算子：从理论到离散实现

由于数字图像是离散的，需用有限差分近似导数，文档介绍三类常用离散算子，对比如下：

算子类型	核尺寸	核示例（以x方向为例）	关键特性	优势	劣势
Roberts算子	2×2	[[-1, 0], [0, 1]]	一阶导数，用对角线差分近似梯度	定位精度高，计算快	抗噪声能力弱，对45°边缘敏感
Sobel算子	3×3	[[-1,0,1], [-2,0,2], [-1,0,1]]	一阶导数，邻域加权平均（中心权重2）	抗噪声能力强，工程常用	定位精度略低于Roberts
Laplacian算子	3×3	[[0,1,0], [1,-4,1], [0,1,0]]	二阶导数，线性各向同性	对边缘方向无偏向	易放大噪声，无边缘方向信息

• 操作逻辑：所有算子均通过“核与图像卷积”实现，卷积结果即为边缘响应（幅值/零交叉点）。

抗噪声边缘检测：LoG与DoG

离散算子直接处理含噪声图像时，易将噪声误判为边缘，文档提出“先平滑再求导”的解决方案：

1. LoG（高斯-拉普拉斯，Laplacian of Gaussian）

• 原理：利用卷积的微分性质，先对图像做高斯平滑（抑制噪声），再做拉普拉斯（提取边缘），即${\nabla }^2(G_{\sigma }\ast f)=G_{\sigma }\ast {\nabla }^{2}f$（$G_{\sigma }$为高斯核，$\sigma$为平滑尺度）。
• 高斯核公式：$G_{\sigma }(x,y)=\frac{1}{2\pi {\sigma }^2}{e}^{-\frac{x^2+y^2}{2{\sigma }^2}}$，$\sigma$越大，平滑越强，边缘越粗。
• 边缘提取：LoG卷积结果的零交叉点即为边缘，需阈值化去除弱零交叉（噪声导致）。

2. DoG（高斯差分，Difference of Gaussians）

• 定义：用两个不同尺度的高斯核平滑图像后相减，即$DoG=G_{{\sigma }_1}-G_{{\sigma }_2}$（${\sigma }_1>{\sigma }_2$）。
• 核心优势：计算量远低于LoG（无需二阶导数），且在工程上可近似LoG（当${\sigma }_1=k{\sigma }_2$，k≈1.6时近似度最高）。
• 边缘提取：与LoG类似，通过DoG结果的零交叉点或局部极值提取边缘。

Canny边缘检测器：“最优”边缘检测方案

J. Canny于1986年提出的检测器，被认为是“最优边缘检测器”，核心满足三大目标：低误差率（少漏检/误检）、高定位性（检测边缘接近真实边缘）、单边缘响应（一个真实边缘对应一个检测点）。

Canny四步流程

1. 步骤1：高斯平滑

   • 操作：用高斯核$G_{\sigma }$与图像卷积，得到平滑图像$S(x,y)=G_{\sigma }\ast f(x,y)$；
   • 作用：抑制高斯噪声，$\sigma$决定尺度（$\sigma =1$像素检测细边缘，$\sigma =3$像素检测粗边缘）。

2. 步骤2：梯度计算

   • 操作：用有限差分近似x/y方向梯度：
     $G_x\approx [S(x,y+1)-S(x,y)+S(x+1,y+1)-S(x+1,y)]/2$，$G_y\approx [S(x,y)-S(x+1,y)+S(x,y+1)-S(x+1,y+1)]/2$；
     计算梯度幅值$G=\sqrt{G_x^2+G_y^2}$和方向$\theta =arctan(G_y/G_x)$（量化为0°、45°、90°、135°四方向）；
   • 作用：将边缘转化为“高幅值区域”，保留边缘强度与方向信息。

3. 步骤3：非极大值抑制（NMS）

   • 操作：沿梯度方向（边缘法向）对比当前像素与邻域像素的梯度幅值，仅保留局部极大值（非极大值像素设为0）；
   • 作用：将“宽边缘脊”细化为单像素宽边缘，提升定位精度。

4. 步骤4：双阈值滞后（Hysteresis Thresholding）

   • 操作：
     • 设高阈值$T_H$和低阈值$T_L$（推荐比例$T_H:T_L=1:3$或$2:3$）；
     • 幅值> $T_H$：强边缘（直接保留，作为边缘种子）；
     • 幅值在$T_L$~ $T_H$：弱边缘（仅保留与强边缘连通的部分）；
     • 幅值< $T_L$：噪声（丢弃）；
   • 作用：连接边缘间隙，去除孤立弱边缘（噪声），提升边缘完整性。

形态学操作：边缘后处理工具

针对二值图像（边缘检测输出），文档介绍形态学基本操作及应用算法，核心是“结构元素（B）对图像（A）的变换”。

1. 基础操作定义与性质

操作名称	数学定义	核心作用	关键性质
膨胀（Dilation）	$A⊕B = {z	(\hat{B})_z ∩ A ≠ ∅}$（$\hat{B}$为B反射）	扩张物体边界，填补小间隙
腐蚀（Erosion）	$A⊖B = {z	B_z ⊆ A}$（B_z为B平移z）	收缩物体边界，去除小凸起
开运算（Opening）	$A\circ B=(A\ominus B)\oplus B$	先腐蚀再膨胀，去除小凸起、断窄连接	1. A∘B⊂A； 2. 对噪声鲁棒
闭运算（Closing）	$A\cdot B=(A\oplus B)\ominus B$	先膨胀再腐蚀，填补小间隙、去除小holes	1. A⊂A·B； 2. 平滑物体轮廓

2. 典型应用算法

• 边界提取：$\beta (A)=A-(A\ominus B)$，用腐蚀后的图像与原图求差，得到物体边界；
• 区域填充：已知种子点X₀，迭代$X_k=(X_{k-1}\oplus B)\cap A^c$，直到X_k收敛，填充A中的空洞；
• 连通分量提取：已知种子点X₀（属于某连通分量），迭代$X_k=(X_{k-1}\oplus B)\cap A$，直到X_k收敛，提取A中所有与X₀连通的像素；
• 击中-击不中变换：$A⊛B=(A\ominus B_1)\cap (A^c\ominus B_2)$（B₁为目标结构，B₂为背景结构），用于特定形状（如角点、线段）的检测。

---

关键问题

边缘检测的数学本质是“梯度极值”，请解释梯度与边缘的关系，并对比Roberts、Sobel、Laplacian三种离散算子的核心差异（从核尺寸、抗噪声能力、定位精度角度）。

1. 梯度与边缘的关系：
   边缘是图像灰度快速突变的区域，数学上对应灰度函数的“一阶导数极值”——梯度幅值$\Vert \nabla f\Vert$的峰值位置即为边缘，梯度方向$\theta$与边缘方向垂直（沿边缘法向）。例如，阶跃型边缘的梯度幅值在突变处最大，拉普拉斯（二阶导数）的零交叉点恰好对应该突变位置，二者均为边缘定位的核心依据。

2. 三种离散算子对比：

特性	Roberts算子（一阶）	Sobel算子（一阶）	Laplacian算子（二阶）
核尺寸	2×2	3×3	3×3
抗噪声能力	弱（仅用2×2邻域，未加权）	强（3×3加权，中心权重2，平滑效果好）	弱（二阶导数放大噪声）
定位精度	高（对角线差分，对边缘敏感）	中（加权导致边缘轻微偏移）	中（零交叉点准，但受噪声干扰）
边缘方向	无（仅输出幅值）	有（可计算梯度方向）	无（仅输出零交叉）
适用场景	低噪声、需高精度定位	通用场景（如工业检测）	需各向同性边缘响应

为何Canny边缘检测器被称为“最优”？其四步流程中“非极大值抑制”和“双阈值滞后”分别解决了传统算子的哪些问题？

1. Canny“最优”的原因：
   Canny检测器通过数学推导，满足边缘检测的三大核心目标（文档46-47页）：

   • 低误差率：先高斯平滑抑制噪声，减少“漏检真实边缘”和“误检噪声”；
   • 高定位性：非极大值抑制将边缘细化到单像素，确保检测边缘与真实边缘的距离最小；
   • 单边缘响应：双阈值滞后仅保留与强边缘连通的弱边缘，避免同一真实边缘被多次检测（传统算子常出现“边缘脊宽”问题）。

2. 关键步骤的作用：

   • 非极大值抑制（NMS）：解决传统算子（如Sobel）输出“宽边缘脊”的问题——沿梯度方向（边缘法向）对比邻域幅值，仅保留局部极大值，将边缘从多像素宽细化为1像素宽，显著提升定位精度；
   • 双阈值滞后：解决传统单阈值的“边缘断裂”和“噪声残留”问题——高阈值（如T_H=100）保留强边缘（无噪声），低阈值（如T_L=33）通过“连通性判断”连接强边缘间隙，同时丢弃孤立弱边缘（噪声），确保边缘的完整性与纯净度。

形态学操作中“膨胀”与“腐蚀”是基础，请定义二者的数学表达式，解释其“对偶性”的含义，并说明开运算（A∘B）和闭运算（A·B）的核心应用场景（各举1个工程实例）。

1. 膨胀与腐蚀的定义：

   • 膨胀（A⊕B）：A⊕B={z∣(B^)z∩A≠∅}A⊕B = \{z | (\hat{B})_z ∩ A ≠ ∅\}A⊕B={z∣(B^)z​∩A=∅}，其中$\hat{B}$是结构元素B关于原点的反射，$B_z$是B平移z后的集合。本质是“用B扩张A的边界”，例如二值图像中，物体的像素会向周围邻域扩展，填补小间隙。
   • 腐蚀（A⊖B）：A⊖B={z∣Bz⊆A}A⊖B = \{z | B_z ⊆ A\}A⊖B={z∣Bz​⊆A}，本质是“用B收缩A的边界”，例如二值图像中，物体边缘的孤立小像素（噪声）会被移除，小凸起消失。

2. 对偶性含义：
   膨胀与腐蚀关于“集合补运算”对偶，即$(A\ominus B{)}^c=A^c\oplus \hat{B}$（A^c是A的补集，$\hat{B}$是B的反射）。例如，“腐蚀A”的补集等于“膨胀A的补集”，该性质可简化形态学操作的计算（如用膨胀实现腐蚀的补运算）。

3. 开/闭运算的应用场景：

   • 开运算（A∘B=(A⊖B)⊕B）：先腐蚀去除小凸起，再膨胀恢复物体主体，核心用于“去除图像中的小噪声块”。例如，工业检测中，金属表面图像的小杂质（小白色块）可通过开运算去除，同时保留金属的整体轮廓。
   • 闭运算（A·B=(A⊕B)⊖B）：先膨胀填补小间隙，再腐蚀恢复物体主体，核心用于“连接断裂的边缘或轮廓”。例如，手写文字识别中，笔画断裂的字符（如“0”的缺口）可通过闭运算填补，确保字符完整，提升识别率。

---

11.图像分割

核心将分割方法分为基于像素的方法、基于分组/聚类的方法、轮廓基方法及深度学习基方法四大类：基于像素的方法包括点检测（用3×3掩码计算响应值$|R|\ge T$）、线检测（4个方向掩码对比响应值）、霍夫变换（直线检测用$\rho =x\cos \theta +y\sin \theta$参数空间，圆检测用3D累加器）、直方图分割（自动阈值迭代步骤：初始T→分G₁/G₂→算μ₁/μ₂→更新T至收敛）；基于分组/聚类的方法以格式塔原则（邻近性、相似性等7大准则）为基础，涵盖K-means聚类（迭代分配-更新均值至收敛，需预设K）、Mean Shift（通过核窗口找密度峰值，单参数窗口大小）、图基分割（像素为节点，边权重为相似度）、背景减除（移动平均更新背景，阈值差分提取前景）；轮廓基方法包括Snakes（主动轮廓模型）（内/外能量驱动轮廓变形）和Level Set（水平集方程$\frac{\partial \varphi }{\partial t}+F|\nabla \varphi |=0$）；最后提及深度学习基分割（实例分割、语义分割，如OSVOS、RGMP等方法），并通过实例验证各方法效果。

---

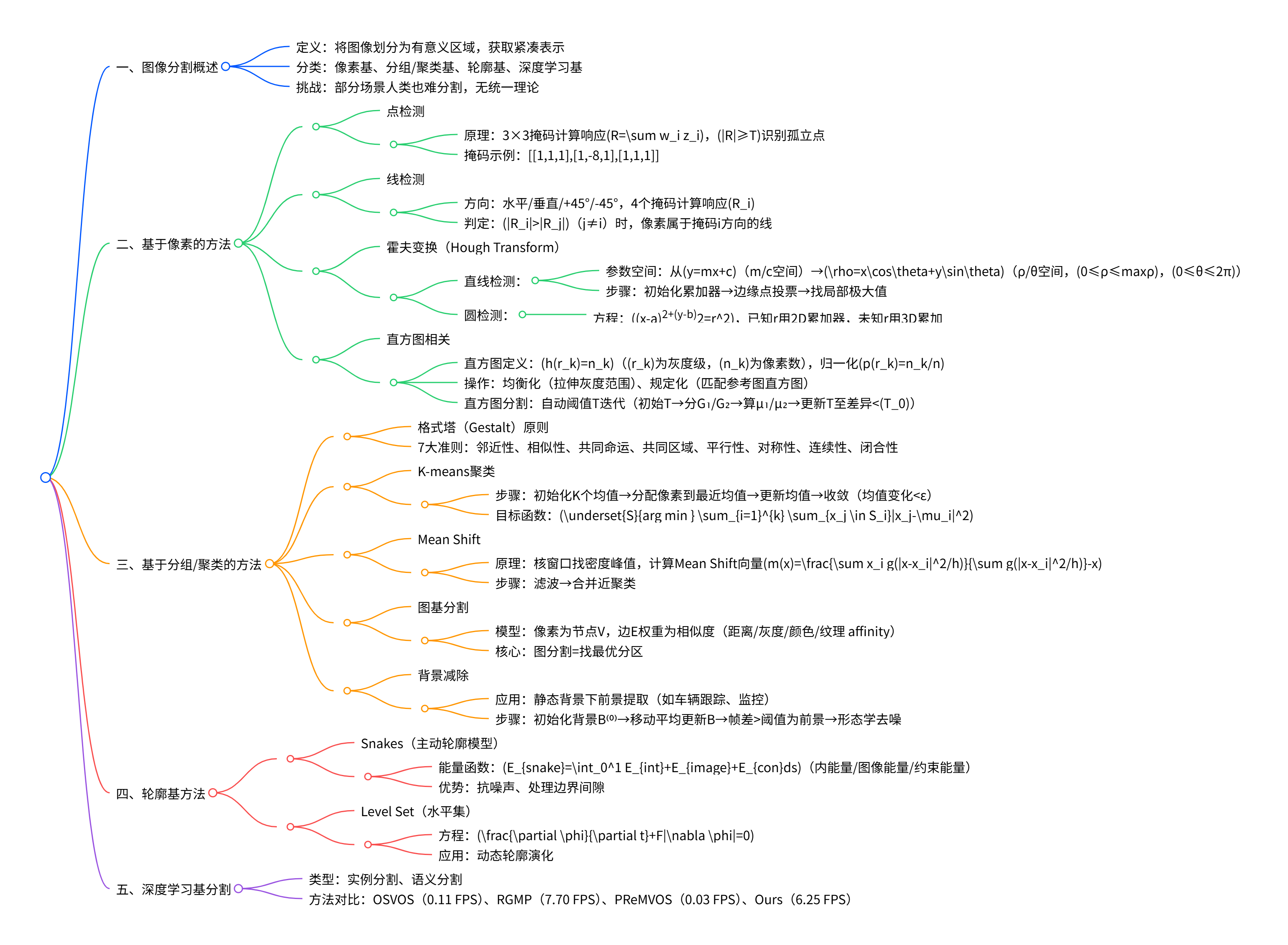

思维导图

---

详细总结

图像分割概述

1. 核心目标：将图像从像素阵列转化为有意义的区域/轮廓表示，提取关键语义信息（如物体边界、前景目标），实现图像的“紧凑表达”。
2. 方法分类：文档将分割方法分为四大类——基于像素的方法、基于分组/聚类的方法、轮廓基方法、深度学习基方法，无统一通用理论，需根据场景选择。
3. 挑战：部分复杂场景（如纹理模糊、遮挡）即使人类也难以准确分割，需结合先验知识或多方法融合。

基于像素的方法（Pixel-based Methods）

该类方法通过单个像素或局部邻域的灰度/响应值实现分割，核心是“像素级特征判断”。

1. 点检测（Point Detection）

• 原理：用3×3掩码计算像素响应值$R={\sum }_{i=1}^9{w}_i{z}_i$（$w_i$为掩码系数，$z_i$为邻域像素值），当$|R|\ge T$（T为非负阈值，通常取最大绝对响应的90%）时，判定为孤立点。
• 典型掩码：用于检测孤立亮点/暗点的掩码为$\left[\begin{array}{ccc}1& 1& 1\\ 1& -8& 1\\ 1& 1& 1\end{array}\right]$，通过中心像素与邻域的差值放大孤立点响应。

2. 线检测（Line Detection）

• 原理：设计4个方向（水平、垂直、+45°、-45°）的3×3掩码，计算每个像素在4个方向的响应$R_1$~$R_4$，若$|R_i|>|R_j|$（∀j≠i），则像素属于掩码i对应的线方向。
• 典型掩码：

  线方向	掩码示例
  水平	[[-1,-1,2],[-1,-1,2],[-1,-1,2]]
  垂直	[[-1,-1,-1],[2,2,2],[-1,-1,-1]]
  +45°	[[-1,2,-1],[-1,2,-1],[-1,2,-1]]
  -45°	[[2,-1,-1],[-1,2,-1],[-1,-1,2]]

• 实例：对金属线键合图像用-45°掩码处理，阈值化后可提取-45°方向的导线。

3. 霍夫变换（Hough Transform）

• 核心思想：将图像空间的“点”映射到参数空间的“曲线”，通过“投票”找参数空间的局部极大值，实现直线/圆等几何形状的检测，适用于边缘不连通、部分遮挡的场景。

（1）直线检测

• 参数空间转换：
  • 原始直线方程$y=mx+c$存在m→±∞的问题（垂直直线），优化为极坐标形式：$\mathbf{\rho }=\mathbf{x}\cos \mathbf{\theta }+\mathbf{y}\sin \mathbf{\theta }$，其中$\rho$为原点到直线的垂直距离，$\theta$为垂线与X轴的夹角（$0\le \theta \le 2\pi$，$0\le \rho \le max\rho$）。
• 步骤：
  1. 初始化$H(\theta ,\rho )$累加器数组为0；
  2. 对每个边缘点$(x,y)$，遍历$\theta \in [-90°,180°]$，计算$\rho =x\cos \theta +y\sin \theta$，令$H(\theta ,\rho )=H(\theta ,\rho )+1$；
  3. 寻找$H(\theta ,\rho )$的局部极大值，对应图像空间的直线（$\rho =x\cos \theta +y\sin \theta$）。
• 难点：累加器单元格大小需平衡精度与计算量（太大合并不同直线，太小漏检）。

（2）圆检测

• 方程：圆的一般方程为$(\mathbf{x}-\mathbf{a}{)}^2+(\mathbf{y}-\mathbf{b}{)}^2={\mathbf{r}}^2$（$(a,b)$为圆心，r为半径）。
• 累加器设计：
  • 已知r：2D累加器$A(a,b)$，边缘点$(x,y)$对$(a=x\pm \sqrt{r^2-(y-b{)}^2},b)$投票；
  • 未知r：3D累加器$A(a,b,r)$，遍历可能的r值，计算对应$(a,b)$并投票。
• 实例：检测硬币图像，需为不同尺寸的硬币（便士、25美分）设计单独累加器。

4. 直方图相关方法

• 直方图定义：灰度直方图$h(r_k)=n_k$（$r_k\in [0,L-1]$为灰度级，$n_k$为该灰度级的像素数），归一化直方图$p(r_k)=n_k/n$（n为总像素数，$\sum p(r_k)=1$）。
• 常见操作：

  操作类型	目的	关键步骤
  直方图均衡化	拉伸灰度范围，提升对比度	计算累积分布函数$s_k={\sum }_{j=0}^{k}p(r_j)$，映射灰度级
  直方图规定化	使输入图直方图匹配参考图	计算输入与参考图的累积分布，建立灰度映射关系
  直方图分割	用阈值T分割前景与背景	自动阈值迭代：1. 初始T；2. 分G₁（>T）/G₂（≤T）；3. 算μ₁/μ₂；4. 更新$T=({\mu }_1+{\mu }_2)/2$；5. 收敛（

基于分组/聚类的方法（Grouping/Clustering-based Methods）

该类方法基于“像素相似性”或“人类视觉分组准则”，将像素聚为有意义的簇，核心是“全局/局部相似性聚类”。

1. 格式塔（Gestalt）原则

• 核心思想：人类视觉系统会根据“整体大于部分之和”的原则分组，文档提出7大准则：

  准则名称	描述	示例
  邻近性	距离近的像素倾向于分组	电梯按钮与标签的邻近分组
  相似性	灰度/颜色/纹理相似的像素倾向于分组	同色像素聚为同一区域
  共同命运	运动一致的像素倾向于分组	同一物体的像素同步移动
  共同区域	同一闭合区域内的像素倾向于分组	矩形框内的像素聚为一组
  平行性	平行的曲线/像素倾向于分组	平行的导线聚为一组
  对称性	对称的像素/曲线倾向于分组	对称的物体轮廓聚为一组
  连续性	连续的曲线/像素倾向于分组	断裂但连续的边缘聚为一条线

2. K-means聚类

• 原理：通过迭代最小化“簇内误差平方和”，将像素分为K个簇。
• 步骤：
  1. 初始化K个簇中心${\mu }_1,{\mu }_2,...,{\mu }_K$（随机或按距离选择）；
  2. 分配：将每个像素$x_j$分配到最近的簇中心${\mu }_i$（距离用欧氏距离）；
  3. 更新：重新计算每个簇的均值${\mu }_i=\frac{1}{|S_i|}{\sum }_{x_j\in S_i}{x}_j$（$S_i$为第i个簇的像素集）；
  4. 收敛：若所有簇中心的变化量<ε，停止；否则重复步骤2-3。
• 优缺点：

  优点	缺点
  简单快速，收敛到局部最小值	需预设K值，对初始化敏感
  适用于球形簇数据	对离群点敏感，仅处理球形簇

3. Mean Shift（均值漂移）

• 原理：通过核窗口（如高斯核）计算“均值漂移向量”，将窗口移动到密度峰值处，实现自适应聚类（无需预设簇数）。
• 关键公式：Mean Shift向量
  $$\mathbf{m}(\mathbf{x})=\frac{{\sum }_{\mathbf{i}=1}^{\mathbf{n}}{\mathbf{x}}_{\mathbf{i}}\mathbf{g}\left(\frac{\Vert \mathbf{x}-{\mathbf{x}}_{\mathbf{i}}{\Vert }^2}{\mathbf{h}}\right)}{{\sum }_{\mathbf{i}=1}^{\mathbf{n}}\mathbf{g}\left(\frac{\Vert \mathbf{x}-{\mathbf{x}}_{\mathbf{i}}{\Vert }^2}{\mathbf{h}}\right)}-\mathbf{x}$$
  其中$g(x)=-k^{\prime }(x)$（k为核函数），h为窗口大小（唯一参数）。
• 步骤：
  1. 对每个像素初始化核窗口；
  2. 计算Mean Shift向量，移动窗口至新中心；
  3. 重复步骤2至窗口中心收敛；
  4. 合并距离<窗口大小的簇。
• 优缺点：

  优点	缺点
  无需预设簇数，对离群点鲁棒	计算量大，随特征维度增加性能下降
  可处理非球形簇	窗口大小影响结果，需手动调整

4. 图基分割（Graph-based Segmentation）

• 模型：将图像视为无向图$G=(V,E)$，其中：
  • 节点V：每个像素为一个节点；
  • 边E：任意两像素间有边，权重为“相似度（Affinity）”。
• 相似度计算：
  • 距离相似度：$aff(x,y)=exp\left(-\frac{(x-y{)}^T(x-y)}{2{\sigma }_d^2}\right)$；
  • 灰度相似度：$aff(x,y)=exp\left(-\frac{(I(x)-I(y){)}^T(I(x)-I(y))}{2{\sigma }_I^2}\right)$；
  • 颜色/纹理相似度：类似灰度，替换特征为RGB值或纹理特征。
• 核心：通过图分区算法（如最小割/最大流）将图分为多个子图，使子图内相似度高、子图间相似度低。

5. 背景减除（Background Subtraction）

• 应用场景：静态背景下提取前景（如监控中的行人、道路上的车辆）。
• 步骤：
  1. 初始化背景模型$B^{(0)}$（如第一帧图像）；
  2. 帧更新：用移动平均更新背景$B^{(t)}=w_a{B}^{(t-1)}+w_c{F}^{(t)}$（$w_a$为背景权重，$w_c$为当前帧权重）；
  3. 前景提取：计算帧差$|F^{(t)}-B^{(t)}|$，大于阈值的像素为前景；
  4. 后处理：用形态学操作（膨胀/腐蚀）去除噪声。
• 实例：对儿童在沙发上玩耍的序列帧，用平均背景法提取儿童（前景），阈值越大，前景越纯净但可能丢失细节。

轮廓基方法（Contour-based Methods）

该类方法通过“动态轮廓”演化逼近物体边界，核心是“能量驱动轮廓变形”。

1. Snakes（主动轮廓模型）

• 定义：又称“可变形轮廓”，通过能量函数最小化驱动轮廓贴合物体边界。
• 能量函数：
  $${\mathbf{E}}_{\mathbf{snake}}={\int }_0^1{\mathbf{E}}_{\mathbf{int}}(\mathbf{V}(\mathbf{s}))+{\mathbf{E}}_{\mathbf{image}}(\mathbf{V}(\mathbf{s}))+{\mathbf{E}}_{\mathbf{con}}(\mathbf{V}(\mathbf{s}))\mathbf{ds}$$
  • $E_{int}$：内能量，控制轮廓平滑度（如长度能量$\sum (\partial x/\partial s{)}^2+(\partial y/\partial s{)}^2$、弯曲能量）；
  • $E_{image}$：图像能量，由图像梯度/边缘信息驱动（梯度大处能量小，吸引轮廓）；
  • $E_{con}$：约束能量，手动引导轮廓（如外力吸引至目标区域）。
• 优势：抗噪声、处理边界间隙，适用于医学图像分割（如CT/MRI图像）。

2. Level Set（水平集）

• 原理：将2D轮廓嵌入3D水平集函数$\varphi (x,y,t)$，通过水平集方程控制轮廓演化。
• 核心方程：$\frac{\partial \mathbf{\varphi }}{\partial \mathbf{t}}+\mathbf{F}|\nabla \mathbf{\varphi }|=0$，其中F为速度函数（控制轮廓膨胀/收缩），$|\nabla \varphi |$为梯度模（保持轮廓平滑）。
• 优势：可处理轮廓拓扑变化（如合并/分裂），适用于动态物体分割。

深度学习基分割（Deep Learning-based Segmentation）

• 类型：
  • 语义分割：将每个像素分类为语义类别（如“人”“车”“背景”）；
  • 实例分割：在语义分割基础上区分同一类别的不同个体。

---

关键问题

霍夫变换检测直线时，为何要将参数空间从“y=mx+c”改为“ρ=xcosθ+ysinθ”？请结合参数范围与计算复杂度说明。

选择“ρ-θ空间”而非“m-c空间”的核心原因是解决“垂直直线参数发散”和“计算复杂度过高”的问题，具体如下：

1. 参数范围问题：
   • 原方程$y=mx+c$中，斜率m的范围是$[-\infty ,+\infty ]$（垂直直线时m→±∞），导致参数空间无限大，无法构建有限大小的累加器数组；
   • 极坐标方程$\rho =x\cos \theta +y\sin \theta$中，ρ为原点到直线的垂直距离（范围$[0,max\rho ]$，maxρ为图像对角线长度），θ为垂线与X轴的夹角（范围$[0,2\pi ]$），参数空间有限，可构建固定大小的累加器（如θ取180个档位，ρ取200个档位），计算可控。
2. 计算复杂度问题：
   • m-c空间的无限性导致累加器无法初始化，需处理“无限大”参数，工程上不可行；
   • ρ-θ空间的有限性使累加器大小固定（如180×200=36000个单元格），每个边缘点仅需遍历θ的180个档位计算ρ，投票过程复杂度为O(N×180)（N为边缘点数），工程上易实现。
     综上，ρ-θ空间通过“有限参数范围”解决了垂直直线的参数发散问题，同时降低了计算复杂度，是霍夫直线检测的工程首选。

K-means与Mean Shift作为两种常用聚类方法，在“簇数预设”“簇形状适应性”“离群点鲁棒性”三个维度有何核心差异？这些差异如何影响它们的分割场景选择？

两种方法在核心维度的差异及场景选择如下表所示：

对比维度	K-means聚类	Mean Shift聚类
簇数预设	需手动预设K值（如K=3表示分3类）	无需预设簇数，通过窗口大小h自适应聚类
簇形状适应性	仅适用于球形簇（基于欧氏距离，假设簇内数据呈球形分布）	适用于任意形状簇（基于密度峰值，可处理非球形、非凸簇）
离群点鲁棒性	弱（离群点会显著拉偏簇中心，影响聚类结果）	强（离群点所在区域密度低，不会形成独立簇，自动被忽略）

场景选择影响：

1. K-means适用于“簇形状规则、离群点少、已知大致簇数”的场景，如：
   • 简单图像的前景-背景-中间调分割（K=3）；
   • 工业产品的表面缺陷分割（缺陷与背景呈球形分布）。
2. Mean Shift适用于“簇形状不规则、离群点多、未知簇数”的场景，如：
   • 自然图像的纹理分割（如森林中树木、草地、天空的非球形簇）；
   • 医学图像的器官分割（器官轮廓不规则，含噪声离群点）。

格式塔原则中的“邻近性”和“相似性”在图像分割中如何具体应用？请结合文档中的电梯按钮案例和灰度图像分割案例说明。

格式塔的“邻近性”和“相似性”原则是人类视觉分组的核心，在分割中通过“像素距离”和“特征相似性”实现分组，具体应用如下：

1. 邻近性原则的应用：

   • 核心逻辑：距离越近的像素/区域，越倾向于被分为同一组，解决“模糊分组”问题；
   • 文档案例（电梯按钮）：
     原电梯按钮布局中，按钮与标签的距离相近且无明确分隔，导致用户易按错（如按钮“3”与标签“4”误分组）；
     当在按钮与标签间添加分隔线后，邻近性被明确：按钮与同一分隔线内的标签距离更近，被正确分组，误按率降低。
   • 分割应用：在交通标志图像中，标志内部的像素距离近，被分为同一组，与背景（距离远）区分开。

2. 相似性原则的应用：

   • 核心逻辑：灰度/颜色/纹理相似的像素，越倾向于被分为同一组，解决“特征一致区域的提取”问题；
   • 灰度图像案例：
     对含“白墙-灰桌-黑椅”的室内图像，相似性原则通过灰度值分组：
     • 灰度值∈[200,255]的像素（白墙）聚为一组；
     • 灰度值∈[100,150]的像素（灰桌）聚为一组；
     • 灰度值∈[0,50]的像素（黑椅）聚为一组；
       最终实现墙、桌、椅的分割。
   • 彩色图像扩展：在RGB图像中，相似性原则通过RGB值的欧氏距离分组（如红色苹果的RGB值相似，被分为同一组）。

综上，邻近性原则解决“空间位置关联”的分组，相似性原则解决“特征属性关联”的分组，二者结合可实现更符合人类视觉的分割结果。

---
