linux下移植LVGL v9.1.0实现屏幕UI显示

news 2025/11/8 9:22:34

LVGL（Light and Versatile Graphics Library）是一个开源的 嵌入式图形库，专为 资源受限的设备（如 MCU、MPU、单芯片方案）设计，提供丰富的 GUI 组件和图形渲染功能。

前期准备

首先下载源码，需要下载lvgl+ lv_port_linux

Releases · lvgl/lvgl

GitHub - lvgl/lv_port_linux: LVGL configured to work with a standard Linux framebuffer

注意事项：

1、lvgl代码编译需要python3.6以上的环境，如果是16.04版本的Ubuntu需要将安装python3.6

需要升级可参考这篇文章

Ubuntu 16.04轻松升级：安装Python 3.6全攻略揭秘 - 云原生实践

2、要想在arm板子上使用屏幕运行lvgl的程序，内核需配置好，需要打开FB+RGB+BACKLIGHT，另外dts里使能，并根据硬件配置好管脚，如果走的iic协议，还需要配置IIC使能

编译

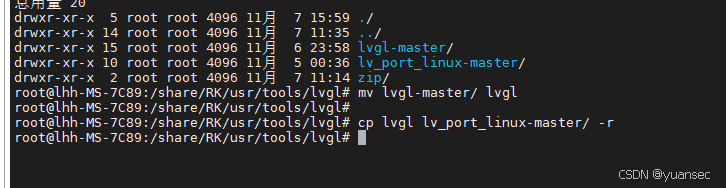

将源码解压出来，将lvgl的源码重名名为"lvgl"，然后拷贝到lv_port_linux下

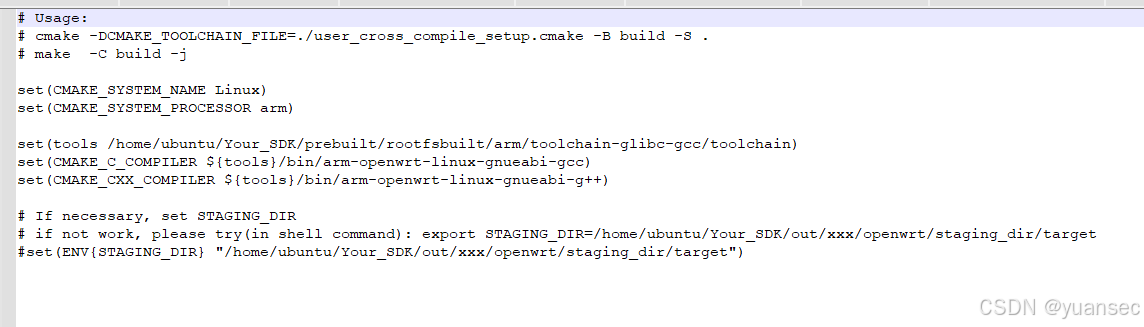

进入到lv_port_linux源码下，修改user_cross_compile_setup.cmake，将gcc修改为arm平台的编译器

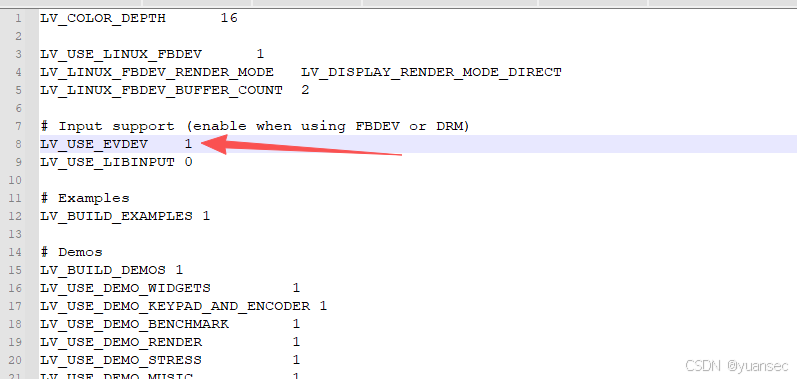

接着编译选择配置文件，我用的是fb设备，所以选择fbdev.defaults这个配置，另外如果你没打开触控，需要将fbdev.defaults配置里的LV_USE_EVDEV设置为0

编译

rm build -rf
mkdir build
cd build
## -DPython3_EXECUTABLE  由于我的编译环境是ubuntu16.04，所以另外安装了python3.6，并指定路径
## -DCMAKE_INSTALL_PREFIX  安装路径cmake -DCMAKE_TOOLCHAIN_FILE="../user_cross_compile_setup.cmake" -DCONFIG=fbdev -DPython3_EXECUTABLE=/usr/local/bin/python3.6 -DCMAKE_INSTALL_PREFIX=../_install ..make -j4 && make install

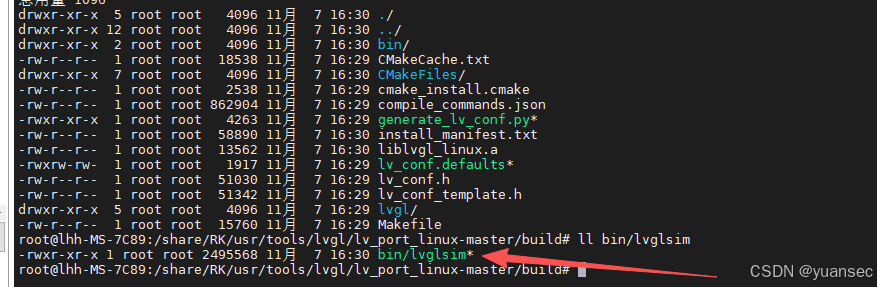

生成的demo程序在bin文件目录下，可直接放在arm板子运行
