【电子元器件·17】三极管的发射极e、基极b、集电极c 和 类型、主回路电流方向 的 快速判断方法

一、判断类型

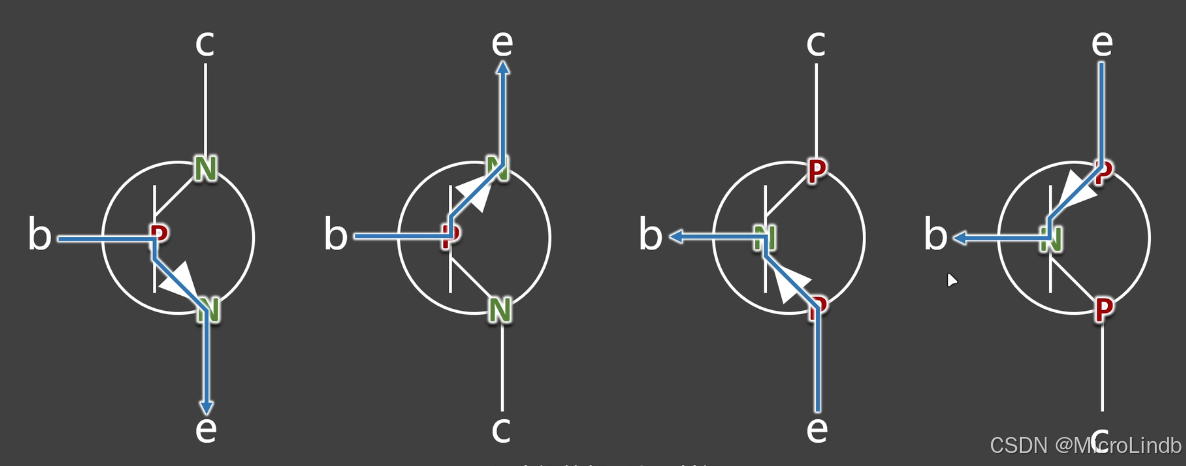

1.图片

2.判断类型

所有箭头向外的（电流方向朝向 主回路）都是 NPN，
因为 电流方向是 从 NPN 中间的 P -> N

所有箭头向内的（电流方向朝向 基极b）都是 PNP，
因为 电流方向是 从 PNP 外面的 P -> N

二、判断发射极e、基极b、集电极c

1.图片

2.判断方式

首先，中间的 都是 基极b。
然后，箭头所在的一端 都是 发射极e
剩下的那个就是 集电极c

三、判断主回路电流方向

1.图片

略

2.判断方式

NPN 是 箭头的朝向，就是 主回路 的 电流方向
PNP 也是一样，只不过要经过一下基极，在流向另一面
