PCIe协议分析仪-VIAVI设置抓取ASPM协商过程
文章目录
- 安装
- 抓trace配置
- 抓ASPM L1ss过程
- 生成LTSSM状态机：
- 查看L1ss协商过程
- 通过网页直接关机

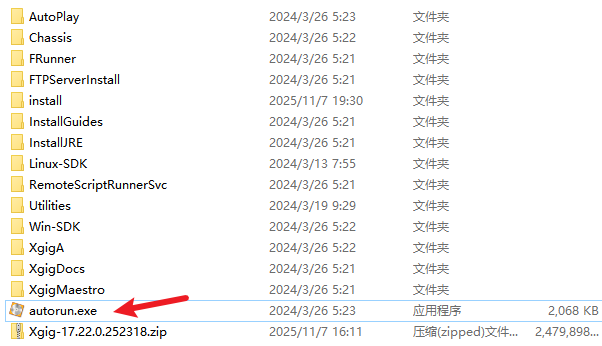

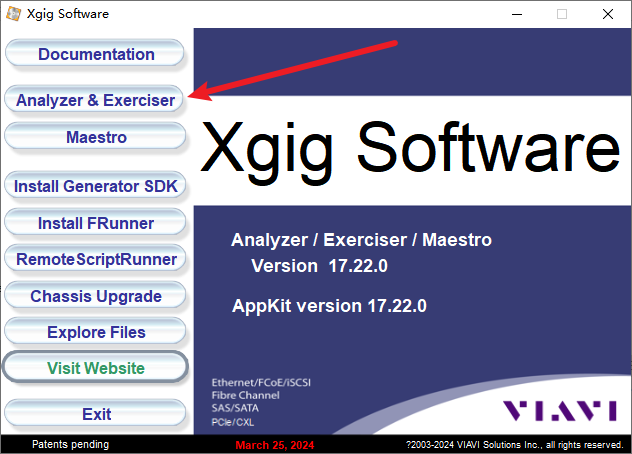

安装

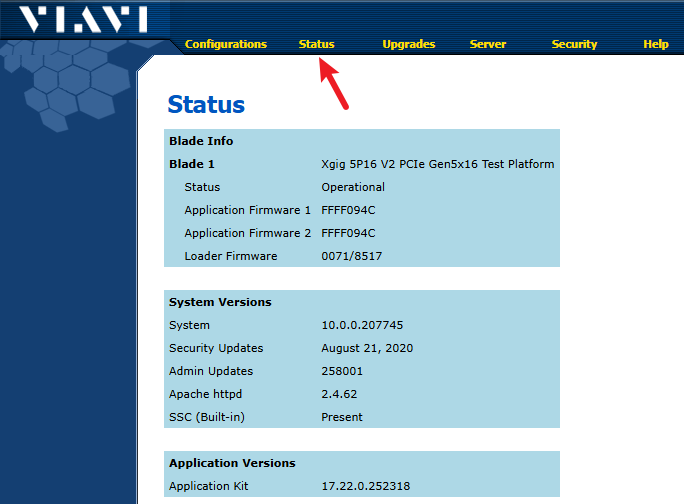

登录网址查看状态：
http://127.126.91.90:50080/cgi-bin/status.pl

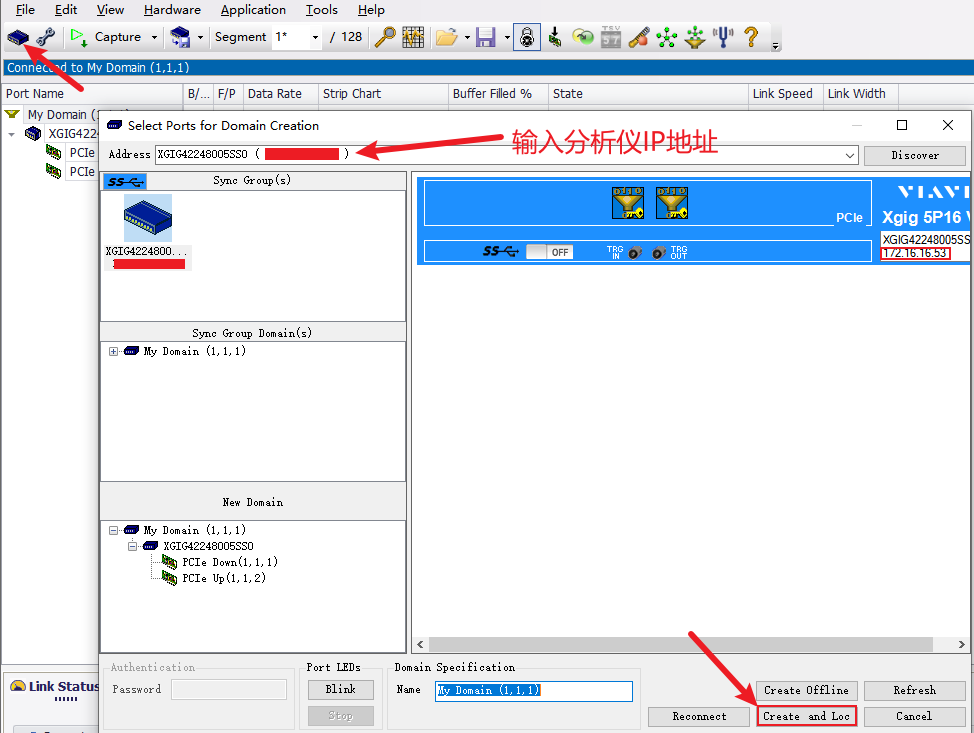

查看当前协议分析仪的IP：

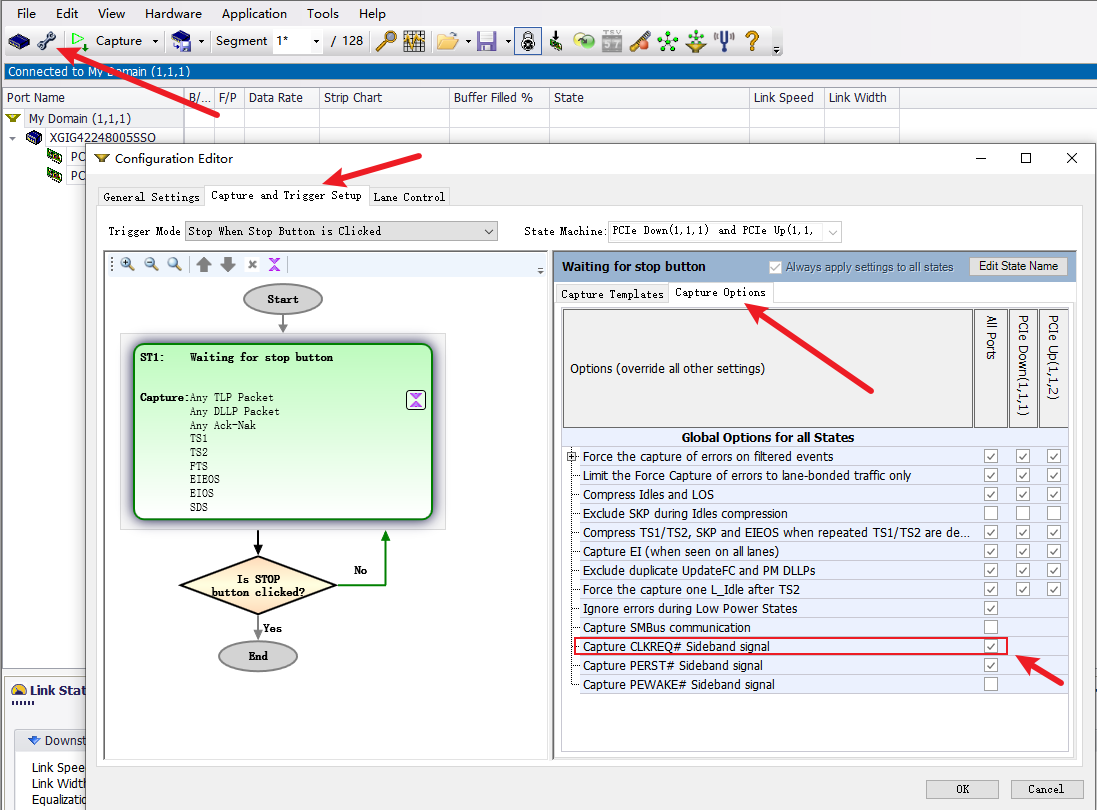

抓trace配置
首先运行：Xgig TraceControl
抓ASPM L1ss过程

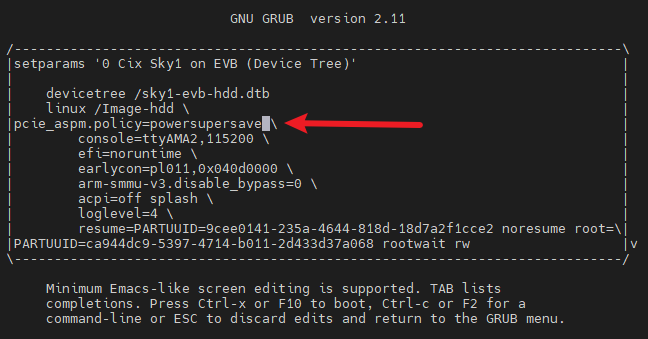

CIX P1 grub配置：pcie_aspm.policy=powersupersave
以让linux os使能ASPM L1ss

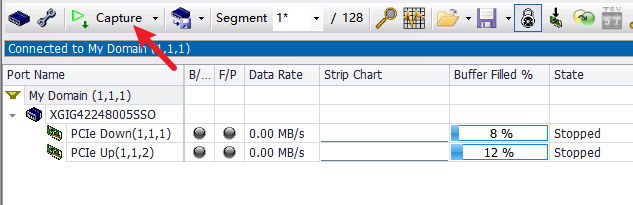

开始capture:
grub 按键盘 ctrl+x启动linux os

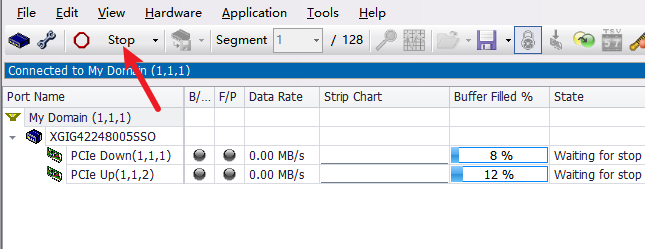

开机到terminal后就可以停止抓trace

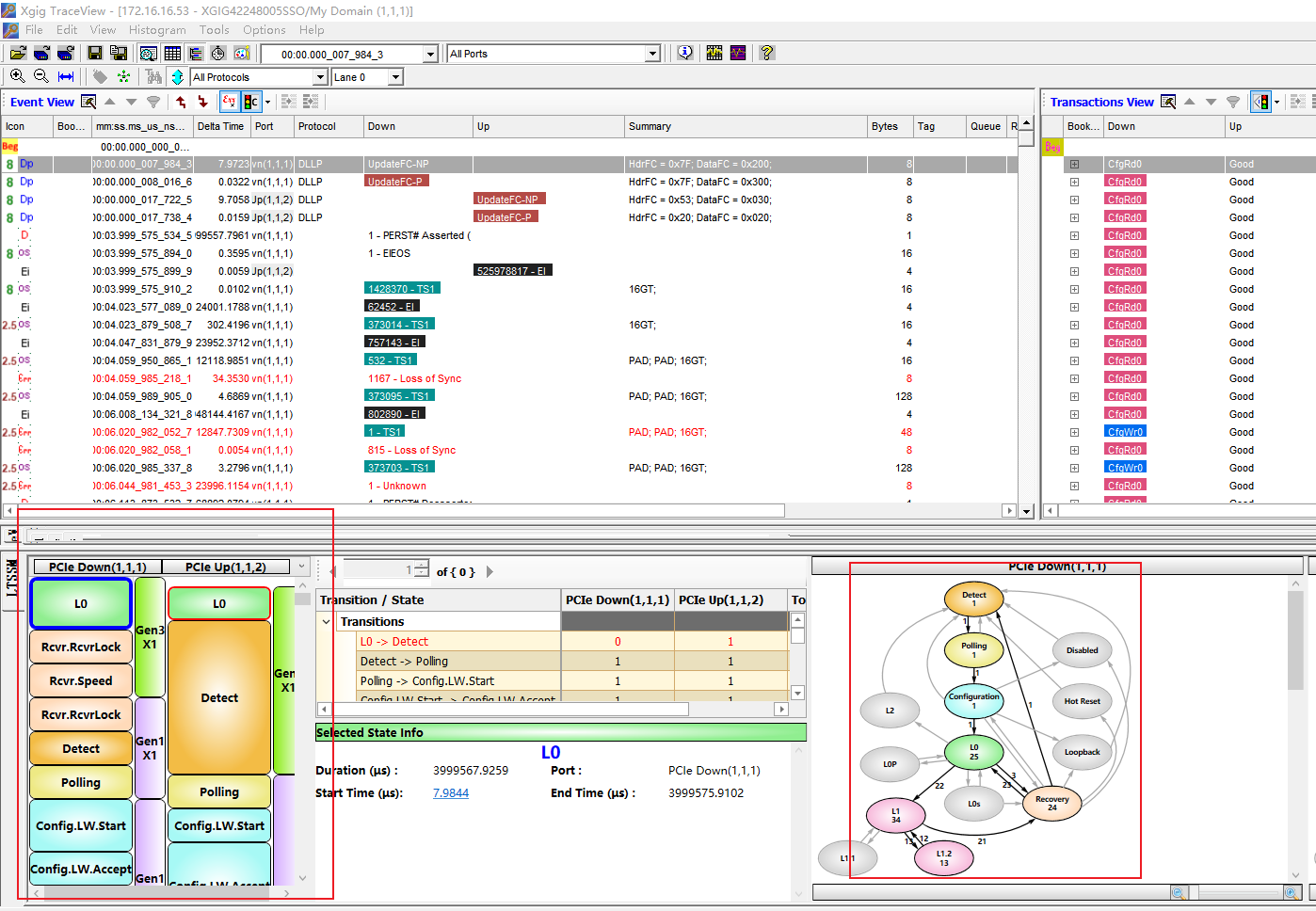

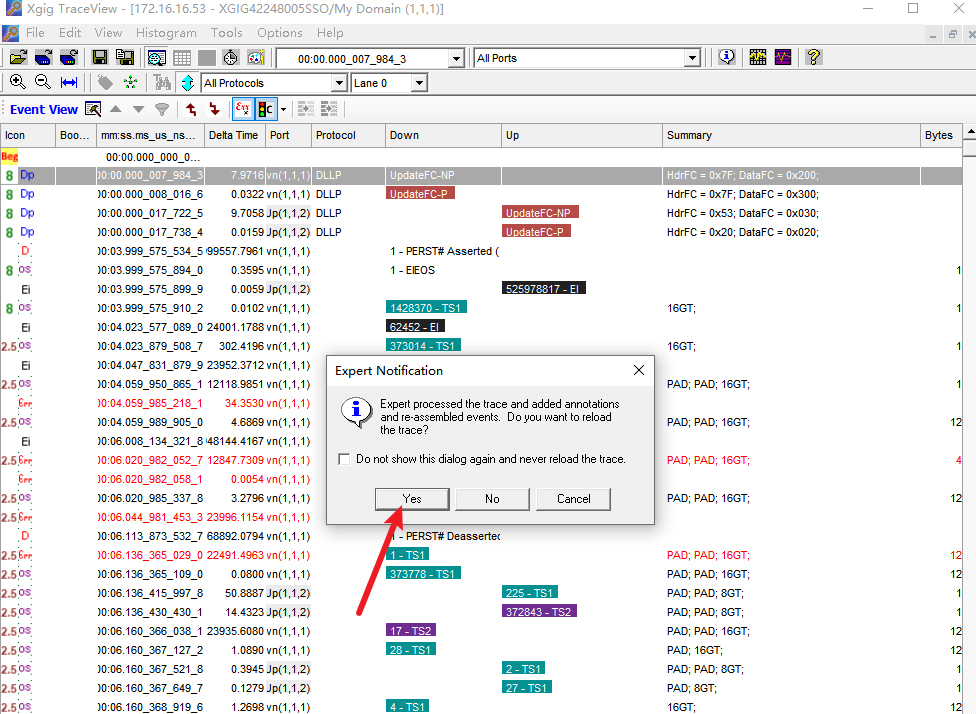

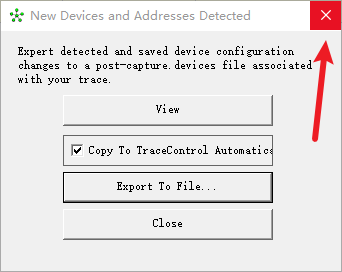

然后查看trace：

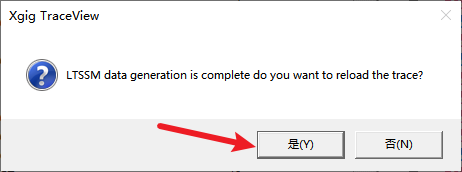

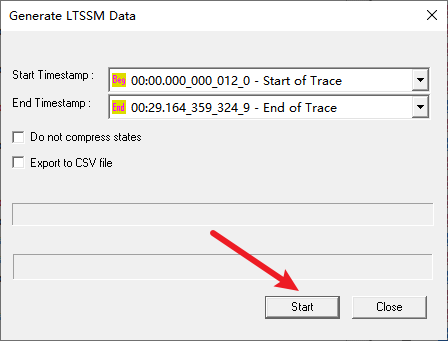

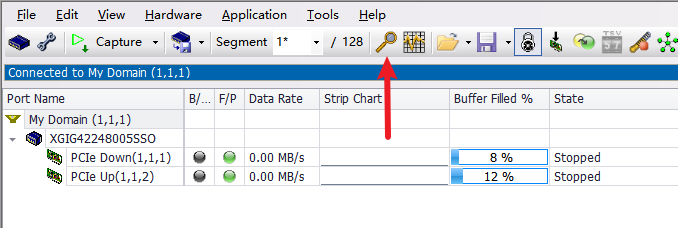

生成LTSSM状态机：

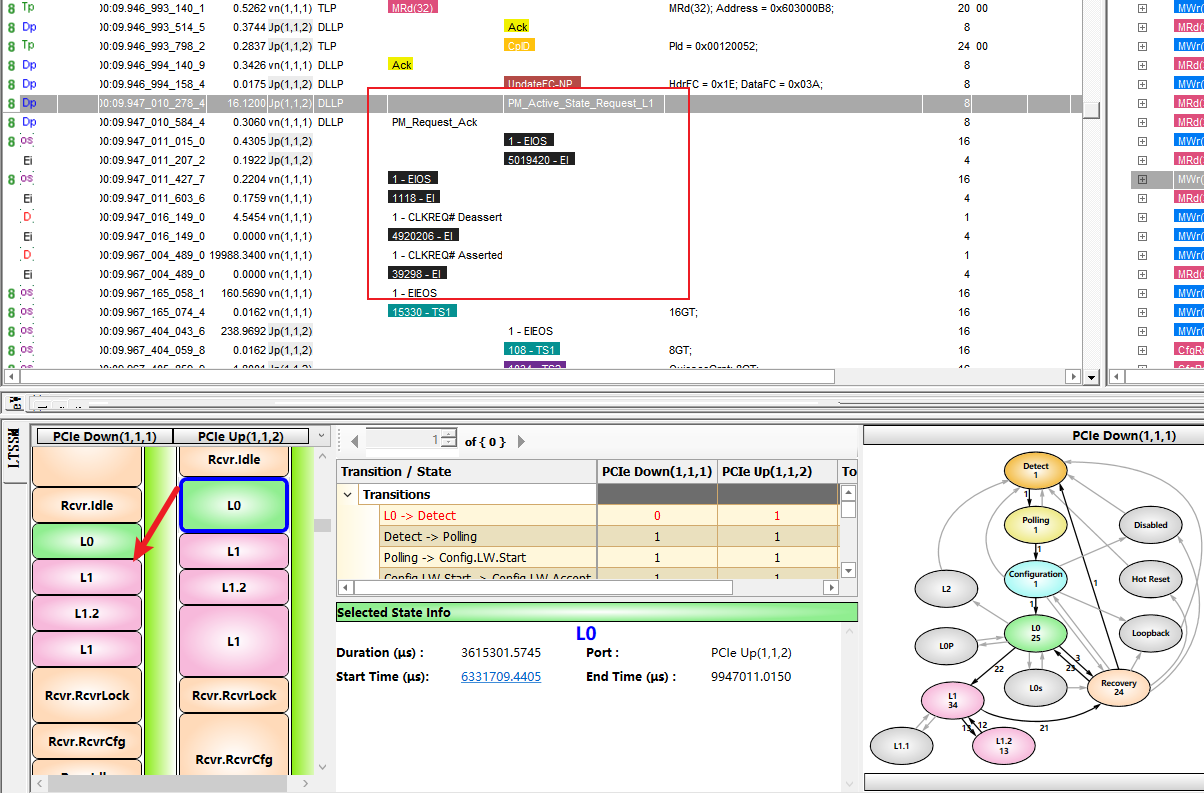

查看L1ss协商过程
可以看到EP发送了：‘PM_Active_State_Request_L1’ 请求进入L1
然后RC回复了：‘PM_Request_Ack’ 表示同意
然后EP先进入Electronic Idle，RC再进入Electronic Idle
接着CLKREQ#被拉高，请求关闭refclk#，接着又拉低了CLKREQ#，请求输出refclk#，然后退出Electronic Idle
然后可以从整个trace看往复的请求进入L1ss
从我们controller这边的LTSSM相关状态的寄存器也可以看到进入到了L1.2
root@cix-localhost:~# cat /sys/kernel/debug/pcie/a010000.pcie/link_status
sky1 link status is 6'd24 L1_IDLE
root@cix-localhost:~#
root@cix-localhost:~# dmesg
[ 664.462502] [2025:11:07 09:40:24][pid:1817,cpu1,cat]sky1-pcie a010000.pcie: sky1 status = 0x0007600b ltssm = 24
[ 664.462530] [pid:1817,cpu1,cat]sky1-pcie a010000.pcie: sky1 l1sub val = 0x00000005 l1sub sta = L1.2 idle

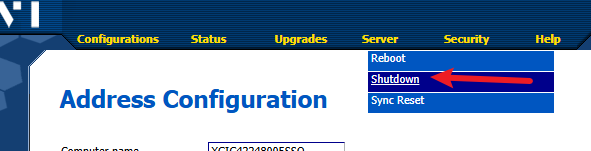

通过网页直接关机
然后再对分析仪断电
