✅ 一、整体网络架构概述

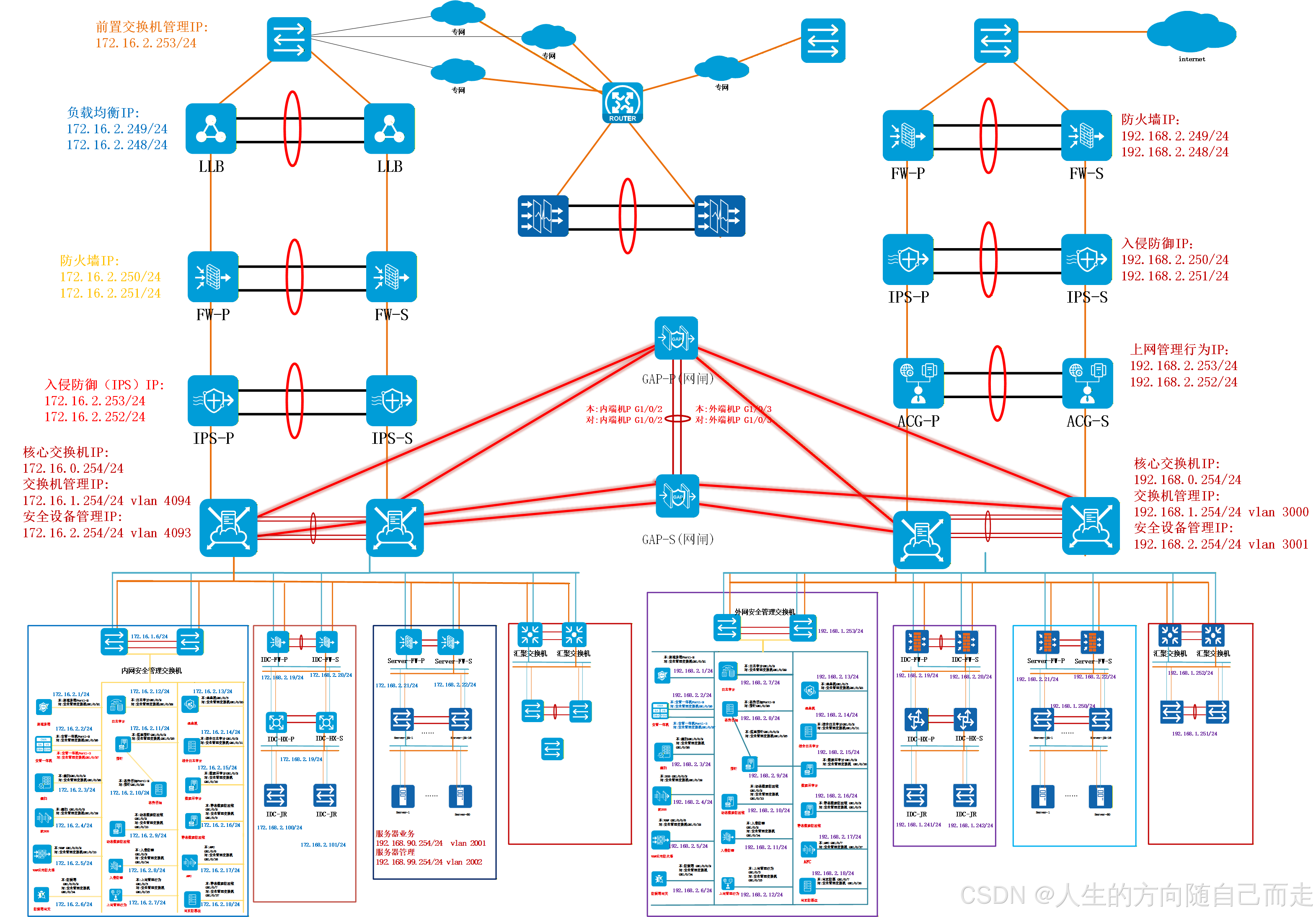

该图为一个典型的企业级双活/高可用网络安全架构图，具有以下特点：

  • 双机热备（Active-Active / Active-Standby）
  • 多层安全防护机制
  • 核心交换 + 接入层 + 安全设备 + 管理系统
  • 内网与外网隔离，安全区域划分清晰
  • 使用了 LLB（负载均衡）、FW（防火墙）、IPS（入侵防御）、ACG（上网行为管理） 等安全组件
  • 采用 GAP-P 和 GAP-S（网闸） 实现内网与外网之间的物理隔离与数据交换
  • 支持 VLAN 划分、IP地址段规划

✅ 二、网络拓扑结构解析（按区域）

🌐 1. 外网接入区（Internet Access Zone）

  • 连接设备：
    • 三个互联网线路接入点（云图标）
    • 一台 ROUTER（路由器）作为出口网关
  • 连接方式：
    • 路由器 → 防火墙 FW-P / FW-S（主备）
  • 作用：
    • 提供外部网络访问入口
    • 所有外网流量需经过防火墙过滤

🔹 关键 IP 地址：

  • 防火墙 FW-P/S：
    • 内部接口：192.168.2.249/24, 192.168.2.248/24
    • 外部接口（对外）：172.16.2.253/24（前置交换机管理IP）

🔒 2. 安全防护层（Security Layer）

（1）防火墙（FW-P / FW-S）
  • 类型：下一代防火墙（NGFW）
  • 功能：访问控制、NAT、VPN、状态检测
  • 双机热备部署（主备模式）
  • 连接：
    • 上行：路由器（外网）
    • 下行：IPS-P/S

🔹 IP 分配：

  • FW-P: 192.168.2.249/24
  • FW-S: 192.168.2.248/24
（2）入侵防御系统（IPS-P / IPS-S）
  • 功能：检测并阻断攻击行为（如DDoS、Web攻击、恶意软件）
  • 串联于防火墙之后
  • 双机部署，实现冗余

🔹 IP 分配：

  • IPS-P: 172.16.2.253/24
  • IPS-S: 172.16.2.252/24
（3）上网行为管理（ACG-P / ACG-S）
  • 功能：用户行为审计、带宽控制、应用识别、URL过滤
  • 位于内部网络边缘
  • 双机部署

🔹 IP 分配：

  • ACG-P: 192.168.2.253/24
  • ACG-S: 192.168.2.252/24

⚙️ 3. 核心交换与网闸区（Core & Gap）

（1）核心交换机（Core Switches）
  • 共两台：核心交换机P 和 核心交换机S
  • 用于汇聚各业务区流量
  • 支持 VLAN 划分、STP、链路聚合等

🔹 IP 分配：

  • 核心交换机P：192.168.0.254/24
  • 核心交换机S：192.168.1.254/24
  • VLAN 3000：用于交换机管理（192.168.2.254/24）
  • VLAN 3001：用于安全设备管理（192.168.2.254/24）
（2）网闸（GAP-P / GAP-S）
  • 实现 物理隔离 + 单向传输 或 双向可控交换
  • 用于连接 内网与外网之间 的敏感数据交互
  • 通常用于数据库同步、文件传输等场景

🔹 IP 规划：

  • 内网侧（GAP-P）：172.16.0.1/30（G1/0/2）
  • 外网侧（GAP-P）：172.16.0.2/30（G1/0/3）
  • 同样适用于 GAP-S

🧩 4. 内网业务区（Internal Network Zones）

分为多个子区域，每个区域独立划分 VLAN 并配置对应网段。

区域功能VLAN IDIP 段网关
内网办公与终端区员工PC、打印机、终端VLAN 10172.16.2.0/24172.16.2.1
服务器区（业务服务器）Web、App、DB 服务VLAN 2001192.168.90.0/24192.168.90.1
服务器区（运维管理）管理平台、监控系统VLAN 2002192.168.90.128/25192.168.90.129
DMZ 区（对外服务区）公开网站、邮件、FTPVLAN 300192.168.100.0/24192.168.100.1
备份与灾备区备份服务器、容灾系统VLAN 400192.168.110.0/24192.168.110.1

💡 注：部分服务器使用 172.16.x.x 网段，可能是私有保留网段，建议统一规范。

🛠️ 5. 管理与监控区（Management Zone）

（1）安全管理平台
  • 包括：
    • 安全设备管理（防火墙、IPS、ACG）
    • 网络设备管理（交换机、路由器）
  • 使用专用 VLAN 4093 和 4094

🔹 IP 分配：

  • 安全设备管理：172.16.2.254/24 VLAN 4093
  • 交换机管理：172.16.1.254/24 VLAN 4094
（2）运维与监控系统
  • Zabbix、Nagios、SNMP Agent 等
  • 独立部署于服务器区，通过跳板机访问

✅ 三、详细 IP 规划表（汇总）

区域设备类型设备名称IP 地址子网掩码VLAN用途
外网接入路由器ROUTER172.16.2.253/24/24N/A出口网关
防火墙FWFW-P192.168.2.249/24/24N/A主防火墙
FWFW-S192.168.2.248/24/24N/A备防火墙
IPSIPSIPS-P172.16.2.253/24/24N/A主入侵防御
IPSIPS-S172.16.2.252/24/24N/A备入侵防御
ACGACGACG-P192.168.2.253/24/24N/A上网行为主控
ACGACG-S192.168.2.252/24/24N/A上网行为备控
核心交换核心交换机Core-P192.168.0.254/24/24VLAN 3000核心交换管理
核心交换机Core-S192.168.1.254/24/24VLAN 3000核心交换管理
网闸GAPGAP-P (内)172.16.0.1/30/30N/A内网侧接口
GAPGAP-P (外)172.16.0.2/30/30N/A外网侧接口
GAPGAP-S (内)172.16.0.5/30/30N/A内网侧接口
GAPGAP-S (外)172.16.0.6/30/30N/A外网侧接口
内网办公PC/终端终端A172.16.2.10/24/24VLAN 10用户终端
打印机Printer172.16.2.20/24/24VLAN 10打印服务
服务器区Web ServerWeb1192.168.90.10/24/24VLAN 2001业务应用
DB ServerDB1192.168.90.11/24/24VLAN 2001数据库
运维平台Monitor192.168.90.130/25/25VLAN 2002监控系统
DMZ 区公共WebPublicWeb192.168.100.10/24/24VLAN 300对外服务
管理区交换机管理Switch-Mgmt172.16.1.254/24/24VLAN 4094交换机管理
安全设备管理Security-Mgmt172.16.2.254/24/24VLAN 4093安全设备管理
LLBLoad Balancer172.16.2.249/24, 172.16.2.248/24/24N/A负载均衡

✅ 四、关键设计亮点分析

特性说明
✅ 双机热备所有核心设备均双机部署，提升可用性
✅ 安全纵深外网 → 防火墙 → IPS → ACG → 内网，形成多层防护
✅ 网闸隔离GAP 实现物理隔离，防止病毒传播
✅ VLAN 划分明确按功能划分 VLAN，便于管理和安全策略实施
✅ 管理网络独立管理 IP 与业务分离，提高安全性
✅ IP 规范化使用 172.16.x.x 和 192.168.x.x 私网段，符合 RFC 1918

✅ 五、改进建议（优化方向）

  1. 统一 IP 规划标准

    • 当前存在多个 172.16.x.x 和 192.168.x.x 混用，建议制定统一策略。
    • 如：172.16.0.0/16 用于内网，192.168.0.0/16 用于 DMZ/边界。

  2. 增加日志审计系统

    • 建议部署 SIEM（如 Splunk、ELK）集中收集防火墙、IPS、ACG 日志。

  3. 启用 SNMP + NetFlow

    • 便于流量监控与故障排查。

  4. 考虑 SD-WAN 或 MPLS

    • 若有多分支，可引入 SD-WAN 提升性能与可靠性。

  5. 定期进行渗透测试

    • 验证安全策略有效性。

✅ 六、总结

该网络架构具备良好的安全性、可用性与可扩展性，适合中大型企业或政府机构使用。其核心优势在于：

  • 多层安全防护体系
  • 高可用性设计（双机热备）
  • 清晰的网络分区与IP规划
  • 物理隔离与逻辑隔离结合

若您能提供原始图片或更清晰的图示，我可以进一步补充：

  • VLAN ID 映射表
  • 路由协议配置（OSPF/BGP）
  • ACL 策略建议
  • 安全策略模板
  • 故障切换流程图

1.    互联网下一代防火墙: https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/FW_VPN/F1000-AI-X-GX/?CHID=1019595&v=612
2.    数据中心下一代防火墙:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/FW_VPN/F1000-AI-X-GX/?CHID=1019595&v=612
3.    服务器下一代防火墙:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/FW_VPN/F1000-AI-X-GX/?CHID=1019595&v=612
4.    内网下一代防火墙:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/FW_VPN/F1000-AI-X-GX/?CHID=1019595&v=612
5.    专线下一代防火墙:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/FW_VPN/F1000-AI-X-GX/?CHID=1019595&v=612
6.    上网管理行为:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/ACG/H3C_SecPath_ACG1000/?CHID=187739&v=612
7.    堡垒机:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/AQSJXT/H3C_SecPath_A2000-G/?CHID=291005&v=612
8.    综合日志审计:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/RZSJ/H3C_CSAP-SA-AK/?CHID=365783&v=612
9.    日志审计:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/RZSJ/H3C_CSAP-SA-AK/?CHID=365783&v=612
10.    安管一体机:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/AGYTJ/X6000/?CHID=347848&v=612
11.    数据库审计:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/SJKSJ/H3C_SecPath_D2000-G/?CHID=291076&v=612
12.    静态数据防脱敏:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/SJKSJ/DM2000-S/?CHID=538247&v=612
13.    动态数据防脱敏:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/SJKSJ/DM2000-D/?CHID=538185&v=612
14.    WEB应用防火墙:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/WEB_YYAQ/H3C_W2000-G2_Web/?CHID=405325&v=612
15.    网闸:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/AQGL_XXJH/H3C_SecPath_GAP2000/?CHID=235849&v=612
16.    态势感知https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/SecCenter/SecCenter_CSAP-X/
17.    探针：https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/LLTZ/CSAP-NTA_WX/?CHID=955837&v=612
18.    负载均衡：https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/YYAQWG_V7/L5000-AD930/?CHID=744304&v=612
19.    漏扫:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/LDSMXT/H3C_SecPath_SysScan-S[M][A]/?CHID=291154&v=612
20.    抗DOS(AFC):https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/YCLLQX/AFC20X0[2X00]/?CHID=270022&v=612
21.    终端杀毒:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/ZDAQ/H3C_CSAP-ESM-AV/
22.    网页防篡改:https://www.h3c.com/cn/Service/Document_Software/Document_Center/IP_Security/WEB_YYAQ/H3C_WG-G_FCG/
23.    核心交换机:https://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S12500/S12500/?CHID=105824&v=612
24.    汇聚交换机:https://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S5800/S5800-F/?CHID=186859&v=612
25.    AC：https://www.h3c.com/cn/Service/Document_Software/Document_Center/Wlan/WX/WX5500X/?CHID=516569&v=612
26.    数据中心接入交换机:https://www.h3c.com/cn/Products_And_Solution/InterConnect/Products/Switches/Products/Data_Center_Switch/Aggregation_Switch/S9800/S9827/
27.    接入交换机:https://www.h3c.com/cn/Service/Document_Software/Document_Center/Switches/Catalog/S5560/S5560-HI/?CHID=218073&v=612



✅ 一、IP规划原则

  1. RFC 1918 私有地址空间使用：

    • 10.0.0.0/8（推荐用于大型内网）
    • 172.16.0.0/12
    • 192.168.0.0/16

  2. 分层结构：

    • 区域划分 → 功能划分 → VLAN 划分 → 子网分配

  3. 预留扩展空间：

    • 每个子网预留 ≥30% 地址用于未来扩展
    • 关键区域采用 /24（254主机），汇聚/核心管理用 /29~ /27

  4. 统一命名规范：

    • 网段格式：10.X.Y.0/24
      • X = 区域编码（如 10=内网，20=外网，30=灾备，40=设备网）
      • Y = 功能/楼宇编码

  5. 双栈支持（IPv4 + IPv6）预留（可选）

✅ 二、IP地址总体规划表（主干）

大区子网前缀范围用途说明
内网业务区10.10.0.0/1610.10.0.0 – 10.10.255.255内网用户、服务器、办公终端
外网业务区10.20.0.0/1610.20.0.0 – 10.20.255.255外网用户、DMZ、互联网访问终端
灾备数据中心10.30.0.0/1610.30.0.0 – 10.30.255.255灾备服务器、备份存储
设备网（IoT/弱电/POE）10.40.0.0/1610.40.0.0 – 10.40.255.255IP电话、摄像头、门禁、AP等
管理网络（带外）10.250.0.0/1610.250.0.0 – 10.250.255.255设备管理IP（交换机、防火墙、服务器BMC）
互联链路（P2P）10.255.0.0/16/30 或 /31设备间互联（如防火墙-交换机）

📌 说明： 使用 10.0.0.0/8 可避免与运营商公网或云环境冲突，且便于未来SDN/VXLAN扩展。

✅ 三、详细IP子网规划（按区域）

🔹 1. 内网业务区（10.10.0.0/16）

功能/区域VLAN ID子网网关主机数说明
内网办公终端（住院楼）11010.10.10.0/2410.10.10.1250A/B区合并
内网办公终端（门诊楼）11110.10.11.0/2410.10.11.1250A-D区合并
内网办公终端（医技楼）11210.10.12.0/2410.10.12.1250A-D区合并
内网办公终端（内科楼）11310.10.13.0/2410.10.13.1250A-D区合并
内网办公终端（外科楼）11410.10.14.0/2410.10.14.1250A-D区合并
内网办公终端（科研楼）11510.10.15.0/2410.10.15.1250A-B区合并
内网办公终端（急诊楼）11610.10.16.0/2410.10.16.1250A-B区合并
感染楼终端11710.10.17.0/2410.10.17.1250F1-F8
高压氧舱终端11810.10.18.0/2410.10.18.1250单独区域
内网服务器区（业务）12010.10.120.0/2410.10.120.1250超融合+物理服务器
内网服务器区（管理）12110.10.121.0/2410.10.121.1250IMC、堡垒机、审计等
内网VXLAN Overlay12210.10.122.0/2410.10.122.1250VTEP网关池
内网核心互联-10.255.10.0/30-2核心交换机CSS互联
内网防火墙互联-10.255.11.0/30-2FW-P/S 互联

💡 接入交换机数量巨大（每栋楼数十台），但终端IP仍按楼宇聚合到一个/24子网，通过DHCP Option 82或MAC-VLAN实现精细化策略。

🔹 2. 外网业务区（10.20.0.0/16）

功能/区域VLAN ID子网网关主机数说明
外网办公终端（住院楼）21010.20.10.0/2410.20.10.1250互联网访问用户
外网办公终端（门诊楼）21110.20.11.0/2410.20.11.1250同上
...其他楼宇212-21810.20.12.0/24 ~ 10.20.18.0/24各自网关250对应内网结构
DMZ区（对外服务）25010.20.250.0/2410.20.250.1250Web、邮件、API网关
外网服务器管理25110.20.251.0/2410.20.251.1250WAF、日志审计等
外网核心互联-10.255.20.0/30-2外网核心交换机互联
外网防火墙互联-10.255.21.0/30-2FW-P/S 互联

🔹 3. 灾备数据中心（10.30.0.0/16）

功能VLAN ID子网网关说明
灾备业务服务器31010.30.10.0/2410.30.10.1超融合+物理服务器
灾备存储网络31110.30.11.0/2410.30.11.1存储专用（HIS数据库）
灾备管理网络31210.30.12.0/2410.30.12.1堡垒机、监控等
灾备核心互联-10.255.30.0/30-华为核心交换机S10506X-G互联

🔹 4. 设备网（IoT/弱电/POE）（10.40.0.0/16）

所有POE设备（IP电话、摄像头、AP、门禁）统一归入此网段，按楼宇划分。

楼宇VLAN ID子网网关说明
住院楼41010.40.10.0/2410.40.10.1POE设备
门诊楼41110.40.11.0/2410.40.11.1POE设备
医技楼41210.40.12.0/2410.40.12.1POE设备
内科楼41310.40.13.0/2410.40.13.1POE设备
外科楼41410.40.14.0/2410.40.14.1POE设备
科研楼41510.40.15.0/2410.40.15.1POE设备
急诊楼41610.40.16.0/2410.40.16.1POE设备
高压氧舱41710.40.17.0/2410.40.17.1单独
感染楼41810.40.18.0/2410.40.18.1单独

⚠️ 建议： 设备网与业务网物理隔离或VRF隔离，防止IoT设备被攻击后横向移动。

🔹 5. 管理网络（带外管理）（10.250.0.0/16）

设备类型VLAN ID子网网关说明
核心交换机管理250010.250.0.0/2410.250.0.1华为CSS、H3C S6520等
防火墙管理250110.250.1.0/2410.250.1.1F1000-AI系列
接入/汇聚交换机管理250210.250.2.0/2210.250.2.1覆盖所有楼层交换机（约500台）
服务器BMC/IPMI250310.250.6.0/2410.250.6.1R4900G5/G6 带外管理
安全设备管理（WAF/IPS/AFC）250410.250.7.0/2410.250.7.1NS-SecPath, MagicBox等
网闸管理250510.250.8.0/2410.250.8.1GAP设备管理口

🔒 管理网必须独立VRF或物理隔离，仅允许运维跳板机访问。

🔹 6. 互联链路（P2P）（10.255.0.0/16）

连接子网掩码说明
内网核心 ↔ 内网FW10.255.1.0/30/30Core-P ↔ FW-P
内网FW ↔ IPS10.255.2.0/30/30FW-P ↔ IPS-P
外网核心 ↔ 外网FW10.255.10.0/30/30外网互联
灾备核心 ↔ 灾备FW10.255.30.0/30/30灾备互联
LLB ↔ FW10.255.5.0/30/30出口负载均衡互联

✅ 使用 /30 节省地址，或 /31（若设备支持无广播地址）。

✅ 四、关键设备IP示例

设备IP 地址VLAN说明
内网核心交换机P（CSS）10.250.0.2/242500管理IP
内网核心交换机S（CSS）10.250.0.3/242500管理IP
内网防火墙P（F1000-AI-55）10.250.1.2/242501管理IP；业务口：10.10.0.254/16
内网防火墙S10.250.1.3/242501管理IP
堡垒机A2100-G10.10.121.10/24121内网运维区
WAF（NS-W2010）10.20.251.20/24251外网防护
网闸GAP-P10.250.8.2/24（管理）
10.10.0.253/24（内）
10.20.0.253/24（外）		-三接口
LLB负载均衡10.255.5.1/30（上行）
10.255.5.2/30（下行）		-出口流量调度

✅ 五、VLAN 与 IP 映射总表（摘要）

VLAN ID 范围用途
10–199用户终端（按楼宇）
200–299服务器业务
300–399DMZ/对外服务
400–499IoT/设备网
1000–1999保留
2000–2999管理网络
3000–4094互联、特殊用途

✅ 六、实施建议

  1. DHCP 分配：

    • 每个用户子网配置独立 DHCP 作用域（由核心交换机或专用DHCP服务器提供）
    • 服务器区使用静态IP

  2. 路由协议：

    • 内网：OSPF Area 0（核心）+ NSSA（接入）
    • 外网：OSPF + 默认路由指向LLB
    • 灾备：BGP 或 OSPF 与主中心互联

  3. 安全策略：

    • 内网 ↔ 外网：仅允许特定端口（80/443/SSH）
    • 设备网 ↔ 业务网：默认拒绝，仅允许NTP/DNS

  4. IPAM 工具：

    • 部署 IP 地址管理系统（如 phpIPAM、SolarWinds IPAM）进行全生命周期管理
