STM32项目分享：基于单片机的空气质量检测系统设计

news 2025/11/8 7:38:35

“我们不做一锤子买卖，只做技术成长的长期伙伴！”

一、视频展示

二、项目简介

三、原理图设计

四、PCB硬件设计

五、程序设计

六、资料分享

一、视频展示

基于单片机的空气质量检测系统设计-视频分享

二、项目简介

   该设计由STM32F103C8T6作为主控芯片，供电系统，0.96的OLED显示屏，
   烟雾传感器和PM2.5传感器，一个继电器，以及三个独立按键和蜂鸣器组成。
本设计的功能：
1、上电屏幕打开默认进入数据主页。
   该页面会显示当前测得数据包括PM2.5数值和烟雾浓度数值，其中PM2.5显示是每立方米含颗粒物数值。
2、此时摁下按设置键时会进入阈值设置界面。

   共有两个阈值设置，都是通过摁下设置键并按顺序显示，方便调节阈值，其中分别为烟雾浓度阈值设置
   （设置其上限，测得烟雾浓度超过阈值数值，蜂鸣器就会报警，并且触发继电器，模拟风扇通风），
   PM2.5阈值设置（设置上限，和烟雾浓度阈值报警逻辑一致，也会触发继电器），其中最大值为0.66。

细节描述：当测得烟雾浓度数据跟阈值判断有冲突时会触发报警系统，并且打开继电器模拟通风，
   当数值恢复正常，继电器会关闭蜂鸣器也会关闭。

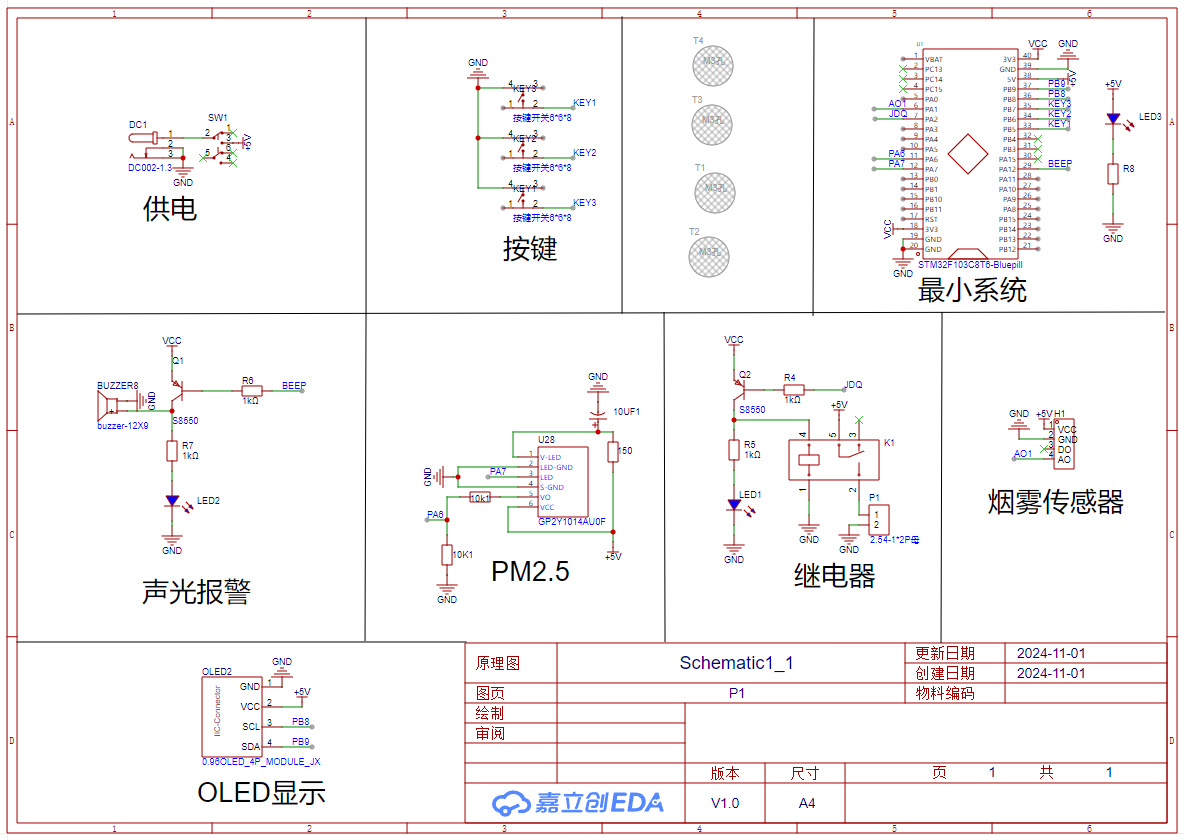

三、原理图设计

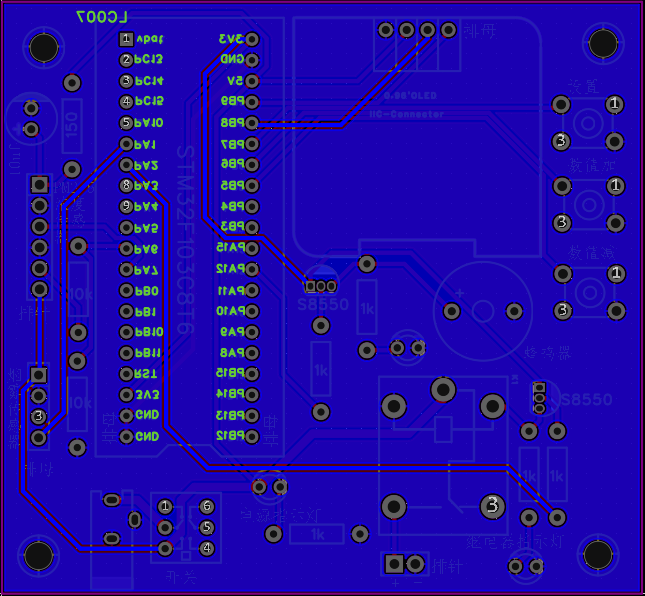

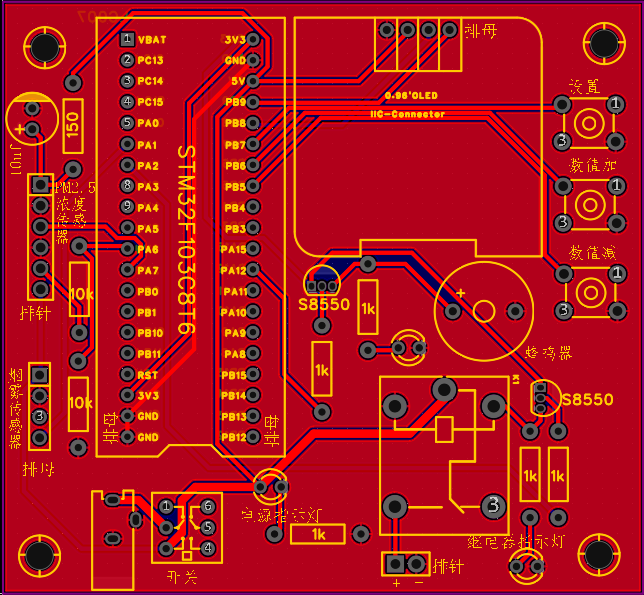

四、PCB硬件设计

五、程序设计

#include "stm32f10x.h"                  // 设备头文件
#include "delay.h"                      // 延迟函数库
#include "lcd.h"                        // LCD显示库
#include "IOput.h"                      // 输入输出控制库
#include "usart.h"                      // 串口通信库
#include "adc.h"                        // ADC转换库
#include "pwm.h"                        // PWM控制库
#include "timer.h"                      // 定时器库float pm;                                // PM2.5浓度
float AD_PM;                             // AD转换得到的PM2.5浓度float PM2, max_PM = 60;                // PM2.5相关变量
u8 show_flag, show1_flag, MQ2, max_YW = 60; // 显示标志和烟雾浓度相关变量void GetGP2Y(void)                       // 获取PM2.5浓度函数
{LED = 1;                             // LED关闭delay_us(280);                       // 延时280微秒AD_PM = Get_Adc_Average(6, 10) * 3.3 * 2/ 4095; // 获取并计算AD转换值delay_us(40);                        // 延时40微秒LED = 0;                             // LED打开delay_us(9680);                      // 延时9680微秒pm = AD_PM*100/0.37;              // 电压转换为PM2.5浓度值
