Opencv(九) : 图像旋转

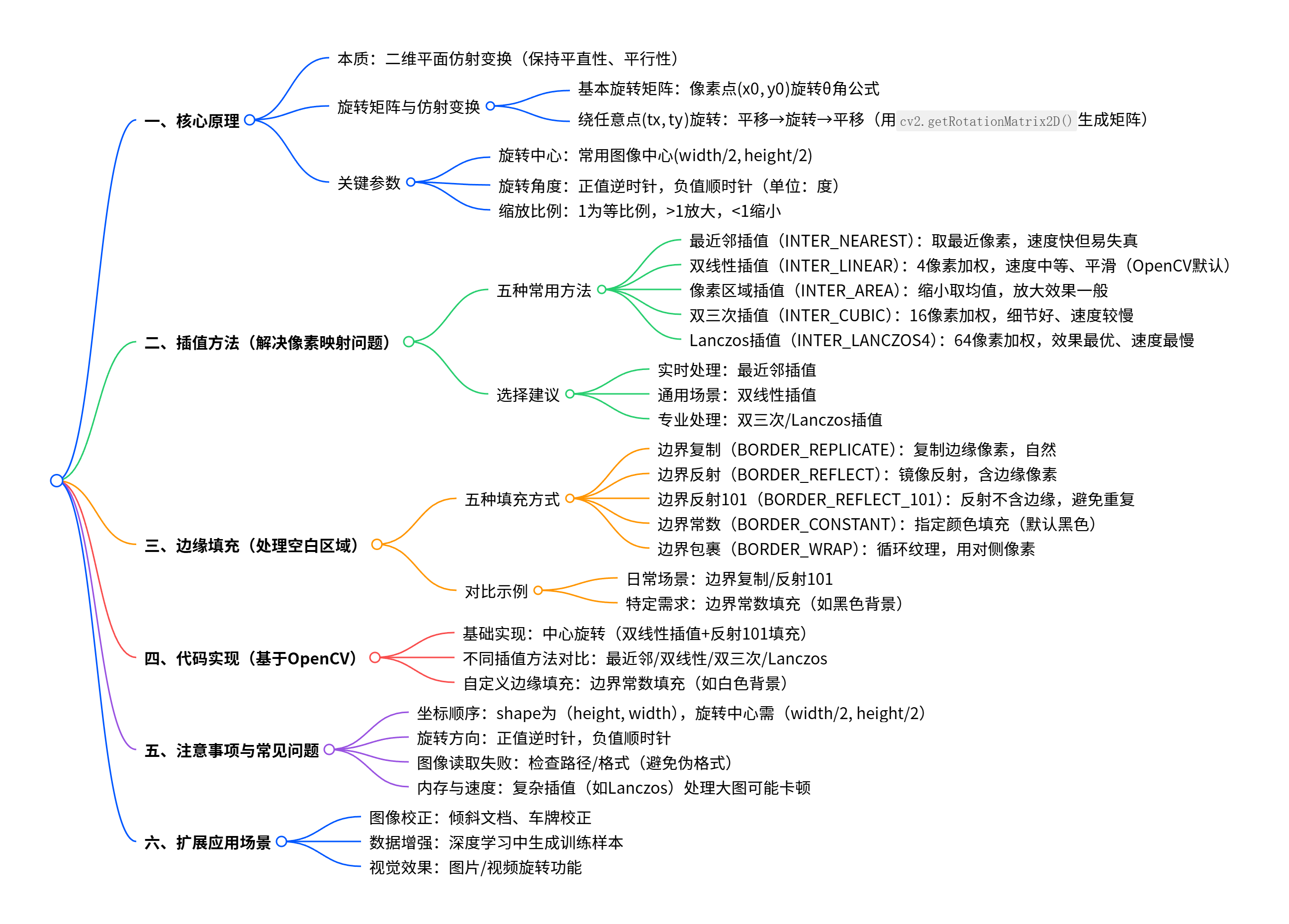

思维导图

一、核心原理

图像旋转是将图像中所有像素点围绕指定旋转中心，按设定角度旋转后重新排列的过程，本质是二维平面的仿射变换。仿射变换能保持图形的平直性和平行性，是图像旋转的核心数学基础。

1. 旋转矩阵与仿射变换

• 以图像左上角为原点、逆时针为正方向时，像素点$(x_0,y_0)$旋转$\theta$角后的坐标$(x,y)$由旋转矩阵计算：


• 绕任意点$(t_x,t_y)$旋转时，需经过“平移到原点→旋转→平移回原位置”三步，最终形成3×3的仿射变换矩阵，可通过OpenCV的cv2.getRotationMatrix2D()直接获取。

2. 关键参数说明

• 旋转中心（center）：二维坐标$(x,y)$，常用图像中心点$(im{g}_{s}hape[1]/2,im{g}_{s}hape[0]/2)$。
• 旋转角度（angle）：单位为度，逆时针为正方向，顺时针需传入负值。
• 缩放比例（scale）：旋转后图像相对于原图的缩放系数，1为等比例不变。

二、插值方法

旋转或缩放过程中，像素坐标可能出现小数，或存在像素缺失/冗余，插值方法用于计算目标像素的准确值，直接影响图像质量。

1. 五种常用插值方法

方法	核心逻辑	优缺点
最近邻插值（INTER_NEAREST）	取距离目标坐标最近的原像素值	速度最快，易出现锯齿和失真
双线性插值（INTER_LINEAR）	利用周围4个像素加权计算	速度中等，图像平滑，无明显锯齿，OpenCV默认
像素区域插值（INTER_AREA）	缩小取区域均值，整数倍放大类似最近邻，非整数倍用双线性	缩小效果好，放大效果一般
双三次插值（INTER_CUBIC）	利用周围16个像素加权计算	速度较慢，图像细节保留好，失真极小
Lanczos插值（INTER_LANCZOS4）	利用周围64个像素（8×8）加权计算	速度最慢，放大/缩小效果最优，细节丰富

2. 插值方法选择建议

• 追求效率（如实时处理）：选择最近邻插值。
• 平衡速度与质量（通用场景）：选择双线性插值。
• 专业图像处理（如印刷、高清展示）：选择双三次或Lanczos插值。

三、边缘填充

图像旋转后会出现空白区域，需通过填充方式补全，OpenCV提供五种常用边缘填充策略：

1. 填充方式详解

• 边界复制（BORDER_REPLICATE）：复制图像边界像素填充空白，效果自然。
• 边界反射（BORDER_REFLECT）：以图像边缘为轴反射填充，类似镜像效果。
• 边界反射101（BORDER_REFLECT_101）：反射时不含边缘像素，避免边缘重复。
• 边界常数（BORDER_CONSTANT）：用指定常数填充，默认值为0（黑色），可自定义颜色。
• 边界包裹（BORDER_WRAP）：将图像视为循环纹理，用对侧像素填充。

2. 填充方式对比示例

• 日常场景：边界复制或反射101，效果自然无违和感。
• 特定需求（如黑色背景）：边界常数填充（指定borderValue=(0,0,0)）。

四、代码实现

以下代码基于OpenCV-Python，以lena.png为例，涵盖不同插值方法和边缘填充的组合使用，直接可运行。

1. 图像中心旋转（双线性插值+反射101填充）

import cv2if __name__ == "__main__":# 读取图像path = "./lena.png"image_np = cv2.imread(path)if image_np is None:print("图像读取失败，请检查路径是否正确")exit()# 获取图像尺寸（height, width, channel）img_shape = image_np.shapeheight, width = img_shape[0], img_shape[1]# 旋转参数：中心、45度逆时针、缩放0.5倍center = (width / 2, height / 2)angle = 45scale = 0.5# 生成旋转矩阵M = cv2.getRotationMatrix2D(center, angle, scale)# 执行旋转（双线性插值+反射101填充）rotation_image = cv2.warpAffine(image_np, M, (width, height),flags=cv2.INTER_LINEAR,borderMode=cv2.BORDER_REFLECT_101)# 显示结果cv2.imshow("image", image_np)cv2.imshow("rotation_image", rotation_image)cv2.waitKey(0)cv2.destroyAllWindows()

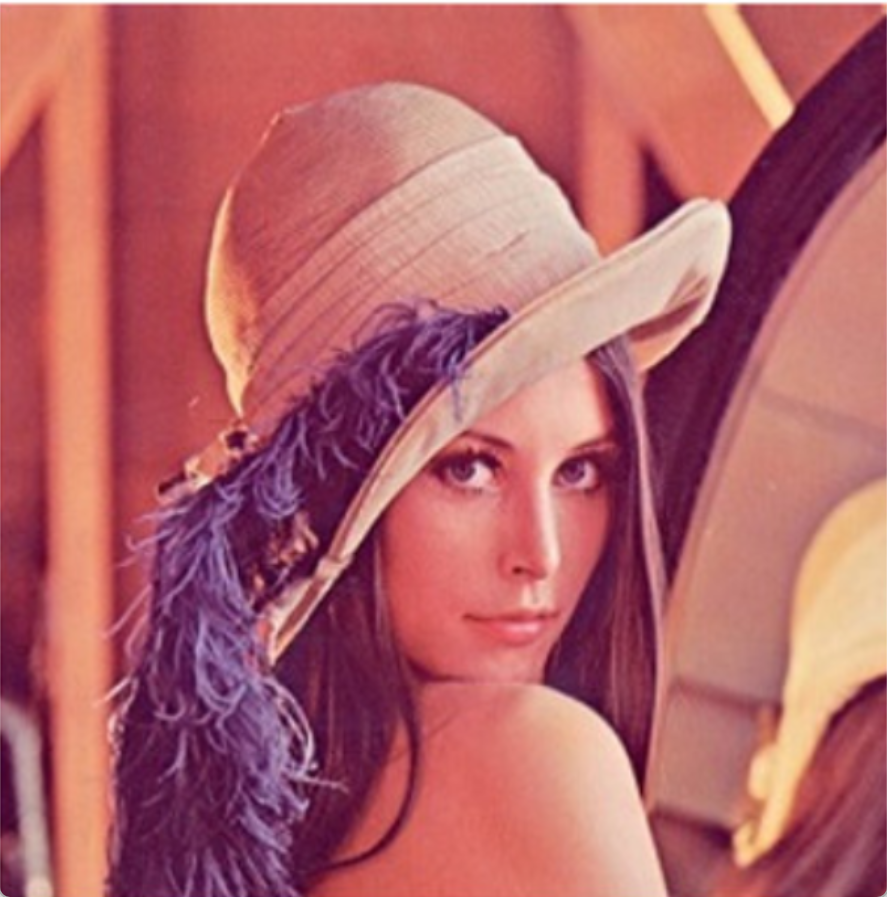

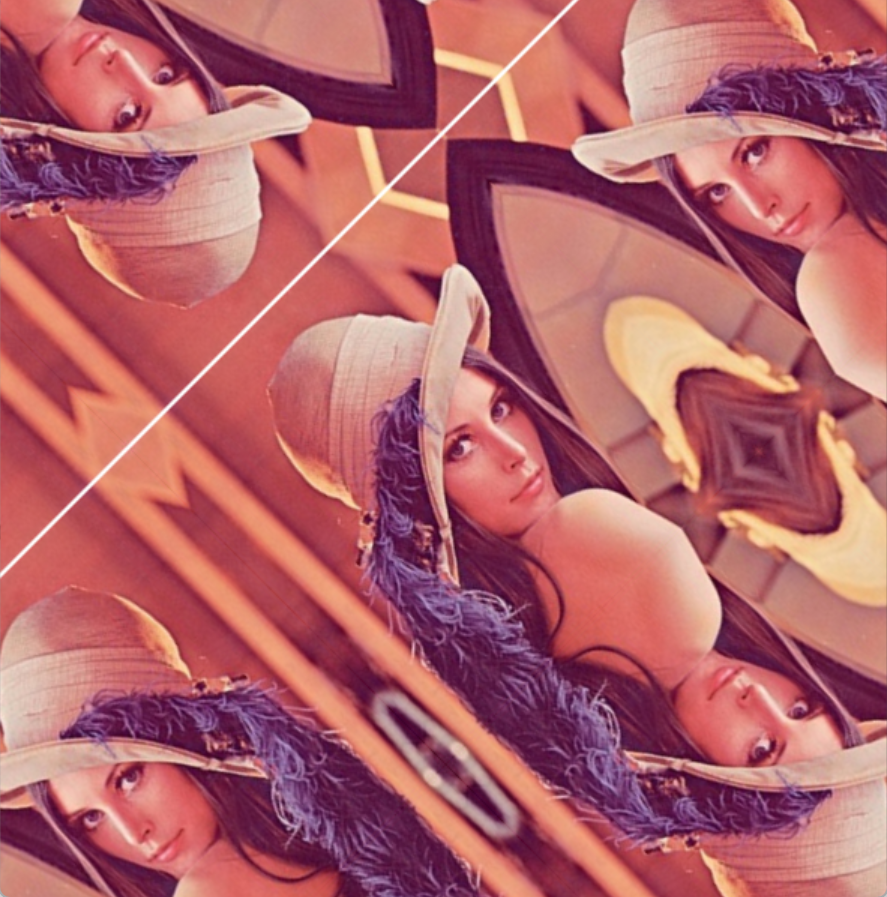

输出结果为:

2. 不同插值方法对比代码

import cv2if __name__ == "__main__":path = "./lena.png"image_np = cv2.imread(path)img_shape = image_np.shapecenter = (img_shape[1]/2, img_shape[0]/2)angle = 90scale = 1.0# 生成旋转矩阵M = cv2.getRotationMatrix2D(center, angle, scale)# 四种插值方法对比# 最近邻插值rot_nearest = cv2.warpAffine(image_np, M, (img_shape[1], img_shape[0]), flags=cv2.INTER_NEAREST)# 双线性插值rot_linear = cv2.warpAffine(image_np, M, (img_shape[1], img_shape[0]), flags=cv2.INTER_LINEAR)# 双三次插值rot_cubic = cv2.warpAffine(image_np, M, (img_shape[1], img_shape[0]), flags=cv2.INTER_CUBIC)# Lanczos插值rot_lanczos = cv2.warpAffine(image_np, M, (img_shape[1], img_shape[0]), flags=cv2.INTER_LANCZOS4)# 显示对比cv2.imshow("最近邻插值", rot_nearest)cv2.imshow("双线性插值", rot_linear)cv2.imshow("双三次插值", rot_cubic)cv2.imshow("Lanczos插值", rot_lanczos)cv2.waitKey(0)cv2.destroyAllWindows()

3. 自定义边缘填充颜色

import cv2if __name__ == "__main__":path = "./lena.png"image_np = cv2.imread(path)img_shape = image_np.shapecenter = (img_shape[1]/2, img_shape[0]/2)# 生成旋转矩阵（180度旋转，等比例）M = cv2.getRotationMatrix2D(center, 180, 1.0)# 边界常数填充，自定义白色背景（BGR格式）rotation_image = cv2.warpAffine(image_np, M, (img_shape[1], img_shape[0]),flags=cv2.INTER_LINEAR,borderMode=cv2.BORDER_CONSTANT,borderValue=(255, 255, 255))cv2.imshow("180度旋转（白色背景）", rotation_image)cv2.waitKey(0)cv2.destroyAllWindows()

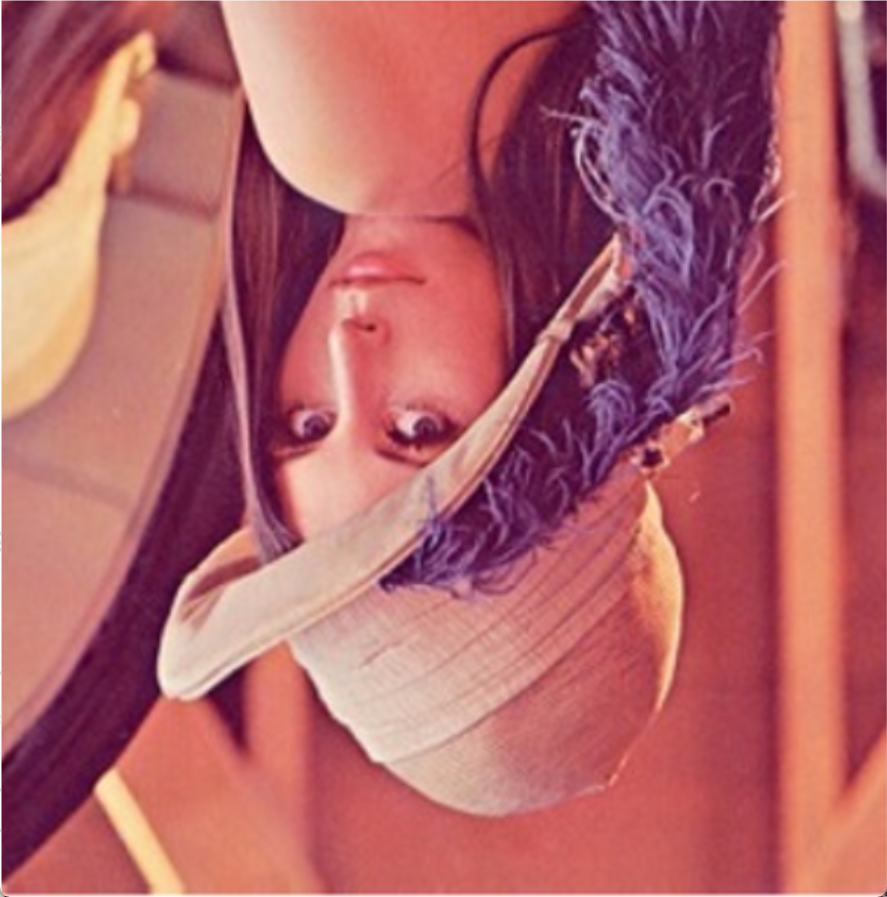

输出结果为:

五、注意事项与常见问题

1. 坐标顺序问题：OpenCV中图像shape为（height, width），旋转中心坐标需按（width/2, height/2）传入，避免图像拉伸。
2. 旋转方向：角度为正值时逆时针旋转，负值时顺时针旋转（如angle=-30表示顺时针30度）。
3. 图像读取失败：检查文件路径是否正确，确保图像格式为OpenCV支持的格式（png、jpg等），避免后缀名伪造。
4. 内存与速度：Lanczos和双三次插值计算量大，处理超大图像时可能卡顿，需根据需求权衡。

六、扩展应用场景

• 图像校正：如倾斜文档、车牌的旋转校正。
• 数据增强：在深度学习中，旋转图像生成更多训练样本。
• 视觉效果：如图片预览、视频播放中的旋转功能。
