KTH7814 ——16bit 高精度低延时霍尔角度编码器

KTH7814 是一款高精度绝对角度霍尔传感器芯片，最高 16 位分辨率绝对角度输出，可

实现在轴向和离轴场合下的无接触式磁场角度测量。不论转速范围在 0-120000rpm 之间，

KTH7814 都能快速准确地输出角度信息，适用于需要精准角度测量和转速控制的各个领域。

KTH7814 提供多种灵活的角度输出模式，满足不同应用需求。它不仅支持可编程的最大

4096 步 ABZ 正交脉冲输出，提供高分辨率和精准的位置信息。而且，KTH7814 还支持四线

制 SPI 输出角度，便于与其他设备进行通信和数据交换。

为了更好地适应实际应用需求，KTH7814 还内置了磁场强度检测功能。用户可以根据具体情

况通过编程设置过高和过低磁场强度的阈值，实时监测磁场强度并进行相应处理。这为用户

选择合适的磁铁和安装距离提供了便利。

此外，KTH7814 集成了 MTP（多次可编程存储器），用于存储重要配置参数。用户可以存储

参考零角位置、ABZ 编码器设置和磁场检测阈值等信息，以便在不同应用场景下进行灵活配

置和调整。

产品特点

- 16-bit 分辨率绝对角度输出

- 高精度，INL 误差小于 ±0.35°

- 适用于各种在轴、离轴无接触式场景

- 超低延时，每 1us 更新一次数据

- SPI 通信：角度读取、寄存器读写

- 可编程 4-4096 步/圈 ABZ 输出

- 内置可编程存储器 MTP

- 磁场强度诊断/报警

- 工作电压兼容 3.3 和 5V

- 工作温度范围为-40°C 至 125°C

- QFN-16L 封装

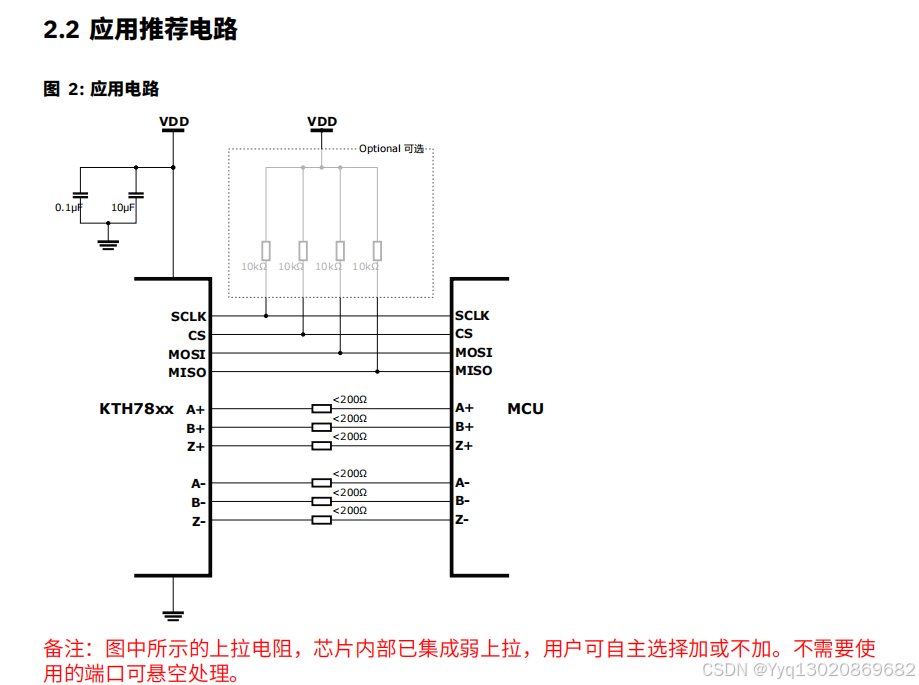

典型应用

- 绝对角度位置传感器

- 无刷直流电机

- 离轴角度测量

- 空心杯电机

- 闭环步进电机

- 屏蔽门
