Elastic Stack 或 ELK —— 日志管理与数据分析方案

Elastic Stack

Elastic Stack 概念

现代系统通常由多台服务器、多个应用（如 Web 服务、数据库、缓存、容器等）组成，日志分散在不同节点的本地文件中（如/var/log/nginx/access.log、/var/log/mysql/error.log），且格式各异（文本、JSON、自定义格式等）。

• 传统方式需要登录每台机器手动查找日志，效率极低。
• ELK 通过 Filebeat/Logstash 将分散的日志集中采集，统一处理为结构化数据。
• Elasticsearch 基于分布式架构和倒排索引，支持 PB 级数据存储，且能在毫秒级完成全文检索。
• ELK 通过 Logstash 的数据清洗转换和 Elasticsearch 的聚合分析，可轻松实现多维度统计（如按时间、IP、状态码分组），并通过 Kibana 可视化呈现。

ELK 指的是 Elasticsearch（数据存储）、Logstash（数据收集、过滤）, Kibana（数据展示），三者共同组成了一套强大的日志收集、存储、分析与可视化解决方案，也被称为 “ELK Stack”，现在常扩展为 “Elastic Stack”，加入了轻量采集工具 Beats）。

• Elasticsearch（核心存储与检索）

  • 定位：分布式、高扩展、高实时的全文搜索引擎，基于 Lucene 构建。

  • 功能：

    • 负责存储结构化 / 非结构化数据（如日志、指标、文档等），数据以 “文档” 形式存在，支持海量数据（PB 级）存储。
    • 提供实时检索与分析能力，通过倒排索引实现快速全文搜索，支持复杂的聚合分析（如统计、分组、排序）。
    • 天然分布式，可通过集群扩展（横向增加节点）提升存储和处理能力，保证高可用。

• Logstash（数据处理管道）

  • 定位：开源的数据收集与处理引擎，主要用于日志的 “采集 - 转换 - 传输”。

  • 功能：

    • 输入（Input）：从多种来源收集数据，如服务器日志文件、数据库、消息队列（Kafka）、API 等。
    • 过滤（Filter）：对原始数据进行清洗、转换（如提取字段、格式化时间、过滤无用信息），输出结构化数据。
    • 输出（Output）：将处理后的数据发送到目标存储，最常见的是 Elasticsearch，也可输出到数据库、文件等。

• Kibana（可视化与分析平台）

  • 定位：Elasticsearch 的可视化前端工具，用于数据的 “展示、分析、监控”。

  • 功能：

    • 通过直观的界面连接 Elasticsearch，支持全文搜索（快速定位特定日志）。
    • 提供丰富的可视化组件：折线图、柱状图、饼图、地图、仪表盘等，可将分析结果转化为直观图表。
    • 支持自定义告警规则（如当错误日志数量超过阈值时触发通知），常用于实时监控系统状态。

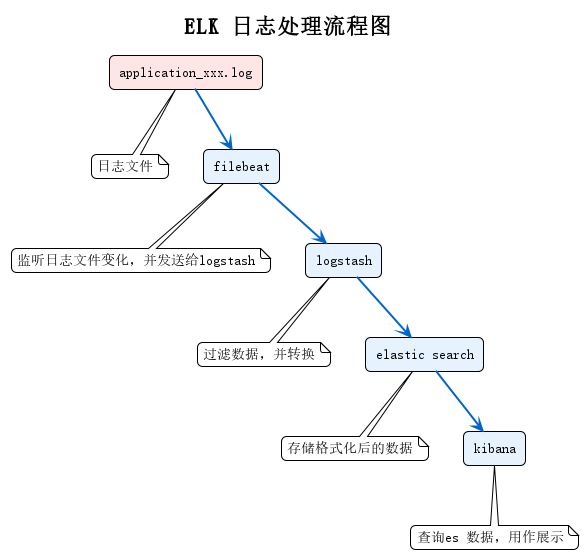

ELK 典型工作流程

1. 数据采集：Logstash（或更轻量的 Beats，如 Filebeat 采集日志文件）从服务器、应用、设备等源头收集原始日志。

2. 数据处理：Logstash 对原始日志进行清洗（如去除冗余字段）、转换（如解析 JSON 格式、提取 IP / 时间等关键信息）。

3. 数据存储：处理后的结构化数据被发送到 Elasticsearch 集群，进行分布式存储和索引。

4. 数据可视化与分析：用户通过 Kibana 连接 Elasticsearch，查询、分析数据，生成仪表盘或监控告警，实现对系统状态、业务趋势的实时洞察。



扩展：Elastic Stack（ELK + Beats）

随着场景复杂化，ELK Stack 扩展为 “Elastic Stack”，加入了 Beats（轻量级数据采集器家族）：

• Filebeat：专门采集日志文件，比 Logstash 更轻量（资源占用低），适合部署在边缘节点。
• Metricbeat：采集系统 / 应用指标（如 CPU、内存、服务响应时间）。
• Packetbeat：采集网络流量数据，用于网络监控。

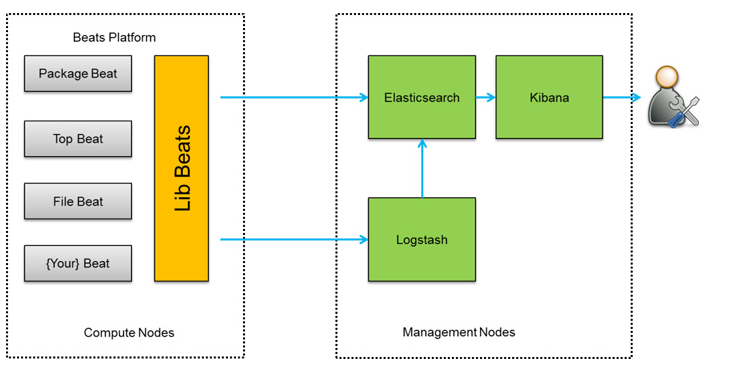

Beats 通常作为 “前置采集器”，将数据发送给 Logstash 处理（或直接发送到 Elasticsearch），进一步优化了数据采集的效率。早期的ELK架构中使用 Logstash 收集、解析日志，但是 Logstash 对内存、cpu、io 等资源消耗比较高。相比 Logstash，Beats 所占系统的CPU和内存几乎可以忽略不计。

Beats 将搜集到的数据发送到 Logstash，经 Logstash 解析、过滤后，将其发送到 Elasticsearch 存储，并由 Kibana 呈现给用户。这种架构解决了 Logstash 在各服务器节点上占用系统资源高的问题。相比 Logstash，Beats 所占系统的 CPU 和内存几乎可以忽略不计。另外，Beats 和 Logstash 之间支持 SSL/TLS 加密传输，客户端和服务器双向认证，保证了通信安全。

Elastic Stack 搭建

ELK Stack 通常包括 Elasticsearch、Logstash 和 Kibana。Filebeat 是一个轻量级的日志传输工具，用于将日志数据发送到 Logstash 或 Elasticsearch。

搭建步骤：

1. 安装 Java

   ELK 需要 Java 环境，建议安装 OpenJDK 8 或更高版本。

   # 安装Java（ELK需要Java环境）
   sudo apt update
   sudo apt install openjdk-11-jdk -y# 验证Java安装
   java -version


2. 安装 Elasticsearch

   • 下载并安装 Elasticsearch。

     # 导入Elasticsearch GPG密钥
     wget -qO - https://artifacts.elastic.co/GPG-KEY-elasticsearch | sudo apt-key add -# 添加Elasticsearch仓库
     echo "deb https://artifacts.elastic.co/packages/7.x/apt stable main" | sudo tee /etc/apt/sources.list.d/elastic-7.x.list# 安装Elasticsearch
     sudo apt update
     sudo apt install elasticsearch


   • 配置 Elasticsearch。

     # 集群名称（所有节点必须一致，用于集群识别）
     cluster.name: my-elk-cluster  # 节点名称（当前节点的唯一标识，建议与主机名一致）
     node.name: elk-node-1  # 数据存储路径（默认/var/lib/elasticsearch，建议单独挂载磁盘）
     path.data: /var/lib/elasticsearch  # 日志存储路径
     path.logs: /var/log/elasticsearch  # 绑定网络地址（0.0.0.0允许所有IP访问，生产环境建议指定内网IP）
     network.host: 0.0.0.0  # 服务端口（默认9200，用于HTTP访问；9300为节点间通信端口）
     http.port: 9200  # 集群发现配置（单节点时填当前节点IP，多节点填所有候选主节点IP）
     discovery.seed_hosts: ["127.0.0.1"]  # 初始主节点（首次启动时选举主节点的候选列表，单节点填当前node.name）
     cluster.initial_master_nodes: ["elk-node-1"]  # 允许跨域访问（Kibana连接需要，生产环境可限制来源）
     http.cors.enabled: true
     http.cors.allow-origin: "*"  # 安全配置（8.x默认开启HTTPS和密码认证，按需关闭或配置）
     xpack.security.enabled: false  # 测试环境可关闭，生产环境建议开启并配置证书
     xpack.security.http.ssl.enabled: false


   • 启动 Elasticsearch 服务。

     # 启动服务并设置开机自启
     systemctl daemon-reload
     systemctl start elasticsearch
     systemctl enable elasticsearch# 验证（返回节点信息即为成功）
     curl http://localhost:9200


3. 安装 Logstash

   • 下载并安装 Logstash。

     yum install -y logstash  # 基于已添加的elastic.repo


   • 配置 Logstash 管道（pipelines）来处理数据。

     # 输入：从Filebeat接收数据（默认端口5044，需与Filebeat输出一致）
     input {beats {port => 5044  # 监听端口，需开放防火墙codec => "json"  # 假设Filebeat发送JSON格式数据}
     }# 过滤：清洗/转换数据（以Nginx日志为例）
     filter {# 仅处理Nginx相关日志（通过Filebeat的fields区分）if [fields][log_type] == "nginx" {# 解析Nginx日志（格式：$remote_addr [$time_local] "$request" $status $body_bytes_sent "$http_referer" "$http_user_agent"）grok {match => { "message" => '%{IP:client_ip} \[%{HTTPDATE:log_time}\] "%{WORD:method} %{URIPATH:uri}(?:\?%{DATA:query})? %{DATA:http_version}" %{NUMBER:status:int} %{NUMBER:bytes:int} "%{DATA:referer}" "%{DATA:user_agent}"' }add_field => { "service" => "nginx" }  # 新增字段标记服务}# 转换时间格式（适配Elasticsearch的@timestamp）date {match => [ "log_time", "dd/MMM/yyyy:HH:mm:ss Z" ]  # 匹配Nginx的time_local格式target => "@timestamp"  # 覆盖默认时间字段}}
     }# 输出：发送到Elasticsearch
     output {elasticsearch {hosts => ["http://localhost:9200"]  # Elasticsearch地址index => "logstash-%{[fields][log_type]}-%{+YYYY.MM.dd}"  # 按日志类型和日期创建索引（如logstash-nginx-2024.11.06）# user => "elastic"  # 若开启安全认证，需填写用户名密码# password => "your_password"}# 同时输出到控制台（调试用，生产环境可注释）stdout { codec => rubydebug }
     }


   • 启动 Logstash 服务。

     # 测试配置文件语法
     /usr/share/logstash/bin/logstash --config.test_and_exit -f /etc/logstash/conf.d/filebeat-pipeline.conf# 启动服务并设置开机自启
     systemctl start logstash
     systemctl enable logstash# 验证端口是否监听
     netstat -tunlp | grep 5044  # 应显示Logstash监听5044端口


4. 安装 Kibana

   • 下载并安装 Kibana。

     yum install -y kibana


   • 配置 Kibana，指定 Elasticsearch 的地址。

     # 服务绑定地址（0.0.0.0允许外部访问）
     server.host: "0.0.0.0"  # Kibana端口（默认5601）
     server.port: 5601  # 连接的Elasticsearch地址（需与Elasticsearch配置一致）
     elasticsearch.hosts: ["http://localhost:9200"]  # 索引模式时间字段（默认即可，后续可在界面配置）
     kibana.index: ".kibana"  # 界面语言（设置为中文）
     i18n.locale: "zh-CN"  # 若Elasticsearch开启认证，需配置用户名密码
     # elasticsearch.username: "kibana_system"
     # elasticsearch.password: "your_password"


   • 启动 Kibana 服务。

     systemctl start kibana
     systemctl enable kibana# 验证（访问http://服务器IP:5601，出现Kibana界面即为成功）


5. 安装 Filebeat

   • 下载并安装 Filebeat。

     yum install -y filebeat


   • 配置 Filebeat 以收集日志并发送到 Logstash 或 Elasticsearch。

     # 开启模块（可选，如nginx、mysql等预设模块，这里用自定义配置）
     filebeat.modules:
     - module: nginxaccess:enabled: false  # 关闭预设模块，使用自定义采集# 输入：定义需要采集的日志
     filebeat.inputs:
     - type: log  # 采集类型为日志文件enabled: true  # 启用该输入paths:  # 日志文件路径（支持通配符）- /var/log/nginx/access.log  # Nginx访问日志fields:  # 自定义字段（用于Logstash过滤区分）log_type: nginx  # 标记为nginx类型日志fields_under_root: false  # 字段嵌套在fields下（避免与日志原有字段冲突）ignore_older: 72h  # 忽略72小时前的旧日志close_inactive: 5m  # 5分钟无更新则关闭文件句柄# 输出：发送到Logstash（而非直接到Elasticsearch，便于Logstash处理）
     output.logstash:hosts: ["localhost:5044"]  # Logstash地址和端口（需与Logstash input一致）# 若Logstash开启认证，可配置用户名密码# username: "logstash_system"# password: "your_password"# 关闭Elasticsearch输出（默认可能开启，需注释或禁用）
     # output.elasticsearch:
     #   hosts: ["localhost:9200"]# 日志配置（可选，默认即可）
     logging.level: info
     logging.to_files: true
     logging.files:path: /var/log/filebeatrotateeverybytes: 10485760  # 10MB轮转keepfiles: 7


   • 启动 Filebeat 服务。

     # 测试配置文件
     filebeat test config -c /etc/filebeat/filebeat.yml# 启动服务并设置开机自启
     systemctl start filebeat
     systemctl enable filebeat# 验证（查看Filebeat日志，确认无错误）
     tail -f /var/log/filebeat/filebeat


数据流转验证与 Kibana 使用

1. 生成测试日志

   # 向Nginx访问日志写入测试数据（模拟用户访问）
   echo '192.168.1.1 [06/Nov/2024:10:00:00 +0800] "GET /index.html HTTP/1.1" 200 1024 "https://example.com" "Mozilla/5.0"' >> /var/log/nginx/access.log


2. 在 Kibana 中查看数据

   1. 访问 Kibana 界面（http://服务器IP:5601），进入左侧菜单 “Management”→“Stack Management”→“索引模式”。
   2. 点击 “创建索引模式”，输入索引匹配规则（如logstash-*），点击 “下一步”。
   3. 选择时间字段（默认@timestamp），点击 “创建索引模式”。
   4. 进入左侧菜单 “Analytics”→“Discover”，即可看到 Filebeat 采集、Logstash 处理后的数据，包括解析出的client_ip、method等字段。
