段权限检查(Segement Privilege Check)

CPU权限等级

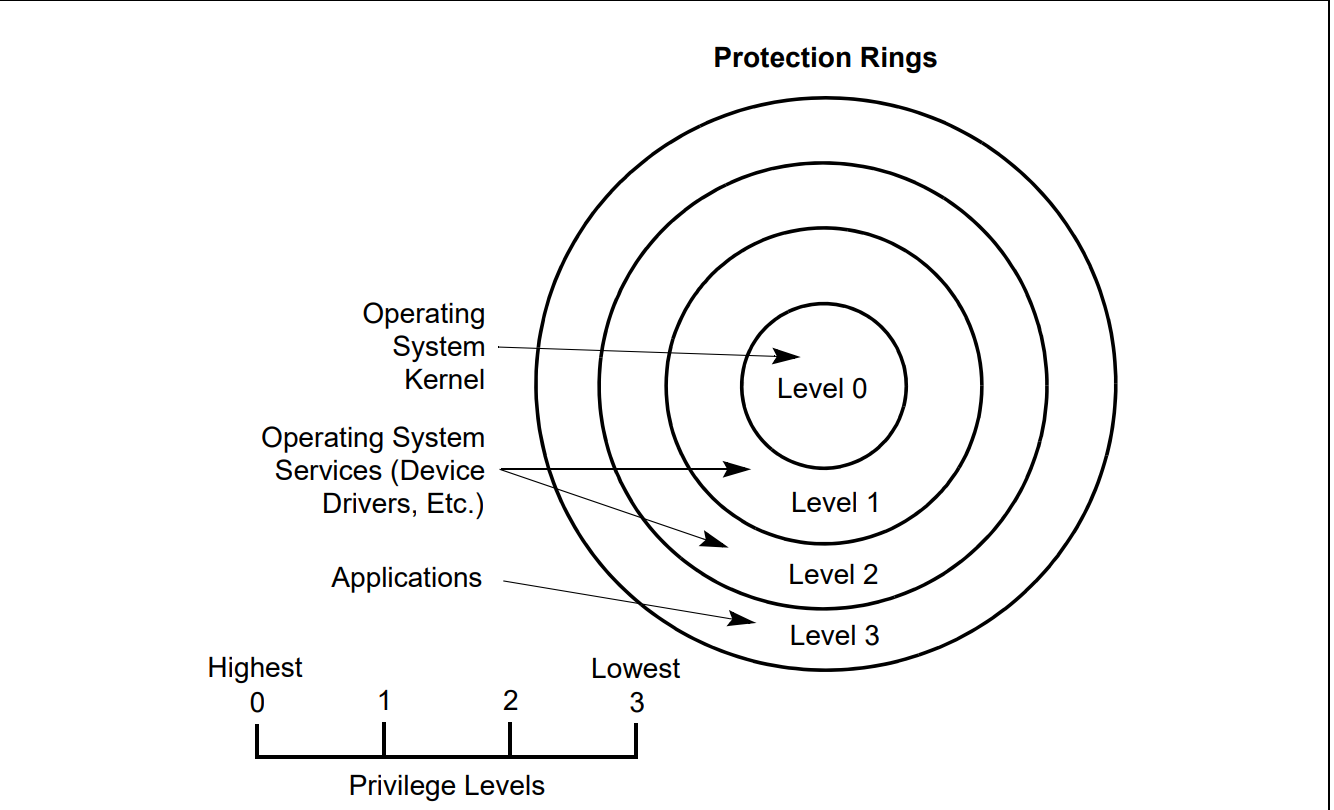

CPU权限图解

数字越大权限越低 数字越小权限越高

R0 = 内核

R1 R2 系统服务

R3 应用层

CPL(Current Privilege Level)

CPL: CPU当前的权限级别

CS/SS低2位为当前CPL

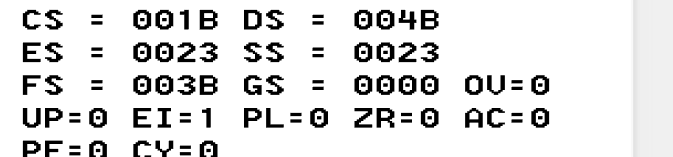

应用层:

CS: 0x001B 0000 0000 0001 1011 CPL = 3

SS: 0x0023 0000 0000 0010 0011 CPL = 3

DPL(Descriptor Privilege Level)

DPL存储在段描述符中,规定了访问该段所需要的特权级别

段描述符高4字节13-14位

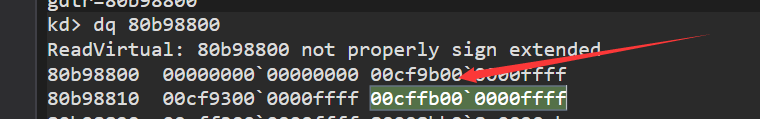

在应用层中:

CS: 0x001B 0000 0000 0001 1011 CPL = 3

00CFF(1111)B00`0000ffff

RPL(Request Privilege Level)

RPL是针对段选择子而言的,每个段的选择子都有自己的RPL,用什么权限去访问对应相同的段描述符 但是请求级别不同

mov ax,0x0008 1000 RPL = 0
mov ss,ax
mov ax,0x000B 1011 RPL = 3
mov ss,ax

数据段的权限检查:CPL <= DPL (数值上的比较) 并且 RPL <= DPL (数值上的比较)

00CFFB00`0000FFFF

0X4B 0100 1011

RPL:3

TI:0

INDEX:9
