医学图像分割评价指标Dice与HD95的详解

Dice

        关于dice就不再多赘述，作者的另外一篇文章里提及：

https://blog.csdn.net/qq_73038863/article/details/152008677?fromshare=blogdetail&sharetype=blogdetail&sharerId=152008677&sharerefer=PC&sharesource=qq_73038863&sharefrom=from_link

HD95

定义

        豪斯多夫距离（Hausdorff Distance, HD）衡量两个点集之间的最大边界偏差。但在医学图像中，由于噪声或标注误差，最大距离容易受离群点影响，因此常用 95% 分位数的 HD（HD95）作为更鲁棒的替代。

计算步骤

        提取预测结果和真实标签的边界点集（如使用 scipy.ndimage 或 skimage.segmentation.find_boundaries）。

        对每个预测边界点，计算其到所有真实边界点的最小欧氏距离。同样，对每个真实边界点，计算其到预测边界的最小距离。合并所有距离，取 95% 分位数 作为 HD95。

特点

（1）物理单位（如毫米，若图像有空间分辨率信息）或像素。

（2）对边界精度高度敏感，能反映分割轮廓的几何准确性。

（3）值越小越好，理想值为 0（边界完全重合）。

        接下来对dice与hd95在实际中的计算代码讲解一下，下面的代码是transunet网络结构中的utils.py代码：

import numpy as np
import torch
from medpy import metric
from scipy.ndimage import zoom
import torch.nn as nn
import SimpleITK as sitk# -------------------- Dice Loss --------------------
class DiceLoss(nn.Module):def __init__(self, n_classes):super(DiceLoss, self).__init__()self.n_classes = n_classesdef _one_hot_encoder(self, input_tensor):tensor_list = []for i in range(self.n_classes):temp_prob = input_tensor == itensor_list.append(temp_prob.unsqueeze(1))output_tensor = torch.cat(tensor_list, dim=1)return output_tensor.float()def _dice_loss(self, score, target):target = target.float()smooth = 1e-5intersect = torch.sum(score * target)y_sum = torch.sum(target * target)z_sum = torch.sum(score * score)loss = (2 * intersect + smooth) / (z_sum + y_sum + smooth)return 1 - lossdef forward(self, inputs, target, weight=None, softmax=False):if softmax:inputs = torch.softmax(inputs, dim=1)target = self._one_hot_encoder(target)if weight is None:weight = [1] * self.n_classesassert inputs.size() == target.size(), \f'predict {inputs.size()} & target {target.size()} shape do not match'loss = 0.0for i in range(self.n_classes):dice = self._dice_loss(inputs[:, i], target[:, i])loss += dice * weight[i]return loss / self.n_classes# -------------------- Metric Computation --------------------
def calculate_metric_percase(pred, gt, spacing_z=2.5):"""Compute Dice and 95% Hausdorff Distance (HD95) for a single organ.Args:pred (np.ndarray): Predicted binary mask, shape (D, H, W)gt (np.ndarray): Ground truth binary mask, shape (D, H, W)spacing_z (float): Spacing in z-direction (slice thickness) in mm.x/y spacing is assumed to be 1.0 mm (common simplification).Returns:dice (float): Dice Similarity Coefficient [0, 1]hd95 (float): 95% Hausdorff Distance in mm"""pred = (pred > 0).astype(np.bool_)gt = (gt > 0).astype(np.bool_)if pred.sum() == 0 and gt.sum() == 0:# Both empty → perfect matchreturn 1.0, 0.0elif pred.sum() == 0 or gt.sum() == 0:# One empty, the other not → worst casereturn 0.0, 100.0  # HD95 capped at 100 mm (common practice)else:dice = metric.binary.dc(pred, gt)# medpy expects voxelspacing in the same order as array dimensions: (z, y, x)hd95 = metric.binary.hd95(pred, gt, voxelspacing=(spacing_z, 1.0, 1.0))return dice, hd95# -------------------- Inference on One Volume --------------------
def test_single_volume(image, label, net, classes, patch_size=[256, 256],test_save_path=None, case=None, z_spacing=2.5):"""Test on a single 3D volume.Args:image (torch.Tensor): Input image, shape (1, D, H, W)label (torch.Tensor): Ground truth label, shape (1, D, H, W)net (nn.Module): Segmentation modelclasses (int): Number of classes (including background)patch_size (list): Patch size for 2D inference [H, W]test_save_path (str): Path to save predictions (optional)case (str): Case name for savingz_spacing (float): Slice thickness in mmReturns:metric_list (list): List of (dice, hd95) for classes 1 to classes-1"""image = image.squeeze(0).cpu().detach().numpy()  # (D, H, W)label = label.squeeze(0).cpu().detach().numpy()  # (D, H, W)if len(image.shape) == 3:prediction = np.zeros_like(label, dtype=np.uint8)for ind in range(image.shape[0]):  # iterate over slices (z-axis)slice = image[ind, :, :]  # (H, W)x, y = slice.shape# Resize to patch_size if neededif x != patch_size[0] or y != patch_size[1]:slice = zoom(slice, (patch_size[0] / x, patch_size[1] / y), order=3)input_tensor = torch.from_numpy(slice).unsqueeze(0).unsqueeze(0).float().cuda()net.eval()with torch.no_grad():outputs = net(input_tensor)out = torch.argmax(torch.softmax(outputs, dim=1), dim=1).squeeze(0)out = out.cpu().detach().numpy()# Resize back to original slice sizeif x != patch_size[0] or y != patch_size[1]:pred = zoom(out, (x / patch_size[0], y / patch_size[1]), order=0)else:pred = outprediction[ind] = pred.astype(np.uint8)else:# 2D case (unlikely for Synapse)input_tensor = torch.from_numpy(image).unsqueeze(0).unsqueeze(0).float().cuda()net.eval()with torch.no_grad():out = torch.argmax(torch.softmax(net(input_tensor), dim=1), dim=1).squeeze(0)prediction = out.cpu().detach().numpy().astype(np.uint8)# Compute metrics for each class (skip class 0: background)metric_list = []for i in range(1, classes):dice, hd95 = calculate_metric_percase(pred=(prediction == i),gt=(label == i),spacing_z=z_spacing)metric_list.append((dice, hd95))# Optional: Save results as NIfTIif test_save_path is not None:img_itk = sitk.GetImageFromArray(image.astype(np.float32))prd_itk = sitk.GetImageFromArray(prediction.astype(np.uint8))lab_itk = sitk.GetImageFromArray(label.astype(np.uint8))# Set spacing: (x, y, z) for SimpleITKimg_itk.SetSpacing((1.0, 1.0, z_spacing))prd_itk.SetSpacing((1.0, 1.0, z_spacing))lab_itk.SetSpacing((1.0, 1.0, z_spacing))sitk.WriteImage(prd_itk, f'{test_save_path}/{case}_pred.nii.gz')sitk.WriteImage(img_itk, f'{test_save_path}/{case}_img.nii.gz')sitk.WriteImage(lab_itk, f'{test_save_path}/{case}_gt.nii.gz')return metric_list

结构如下：

训练阶段：model → DiceLoss（Part 1） → loss → backward()测试阶段：test_single_volume（Part 3）│├─ 逐 slice 推理（模型前向）│└─ 对每个器官调用 calculate_metric_percase（Part 2）│├─ 计算 Dice（用 medpy）└─ 计算 HD95（用 medpy + spacing）

注：Dice 损失（Dice Loss）和 Dice 系数（Dice Coefficient / Dice Score）密切相关，但本质不同，它们的关系可以概括为：Dice 损失 = 1 − Dice 系数

用途不同

        Dice 系数：是一个评价指标（metric），用于衡量模型分割结果与真值的重叠程度。
→ 用在 test_single_volume 中，报告“模型表现好不好”。

        Dice 损失：是一个损失函数（loss function），用于指导模型训练。
→ 用在 train.py 中，告诉模型“往哪个方向更新参数”。

输入形式不同

Dice 系数（评估时）：

        输入必须是二值化的硬分割结果（如 pred = (output > 0.5) 或 argmax 后的整数图）。

Dice 损失（训练时）：

        输入是连续的概率值（通常经过 softmax/sigmoid），保留梯度信息。

代码讲解

        utils.py 中，Dice 和 HD95 的计算发生在测试阶段，由以下两个函数协作完成：

（1）test_single_volume：对一个 3D 医学图像（如 CT）进行 slice-by-slice 推理，生成完整 3D 预测。

（2）calculate_metric_percase：对每个器官类别（如肝脏、脾脏）分别计算 Dice 和 HD95。

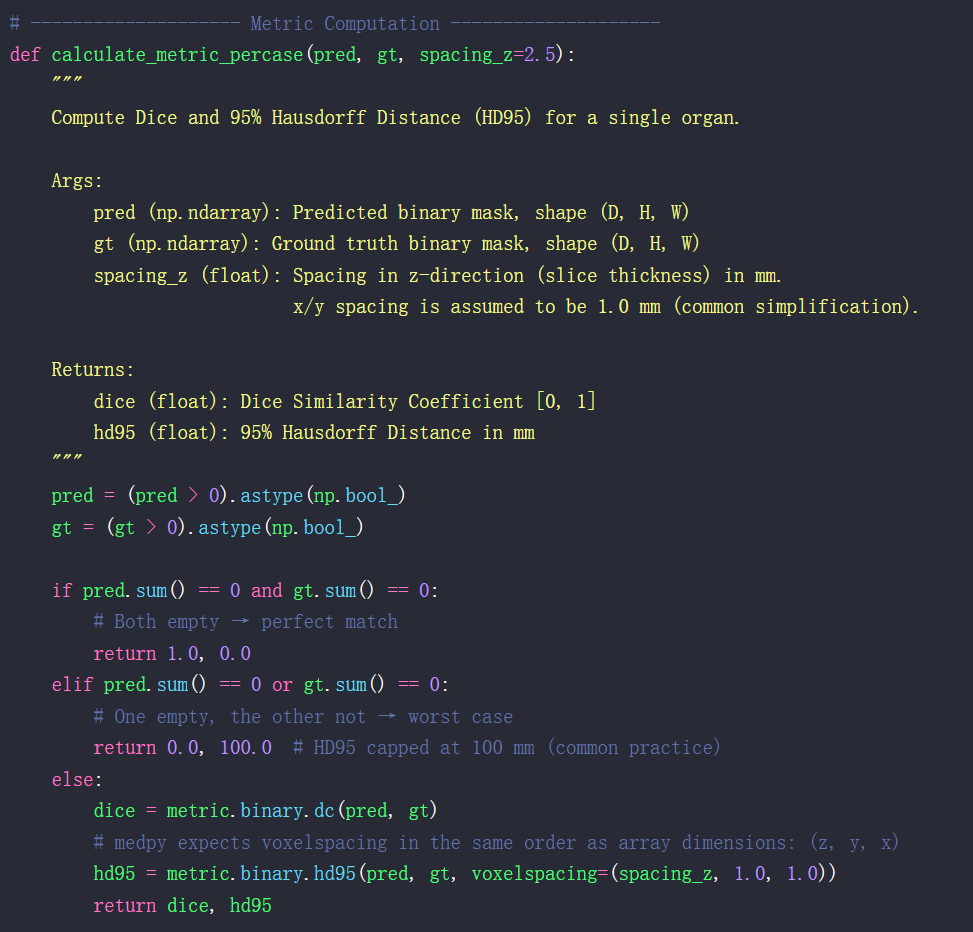

 calculate_metric_percase

        给定一个器官的 3D 预测和真值，安全、准确地计算出它在“区域重叠”（Dice）和“边界精度”（HD95，单位 mm）上的表现。

第 1 步：二值化处理

pred = (pred > 0).astype(np.bool_)
gt = (gt > 0).astype(np.bool_)

        确保输入是布尔型（True/False），这是 medpy 的要求。即使输入是整数标签（如 0/1），也显式转为 bool。

第 2 步：处理极端情况（避免崩溃）

if pred.sum() == 0 and gt.sum() == 0:return 1.0, 0.0          # 都没这个器官 → 完美
elif pred.sum() == 0 or gt.sum() == 0:return 0.0, 100.0        # 一个有，一个没有 → 最差

        如果不做这个判断，当预测或真值全为 0 时，medpy 会报错或返回无效值（如 inf）。这是医学图像中常见情况（某些器官可能缺失或未标注）。

第 3 步：计算 Dice 系数

dice = metric.binary.dc(pred, gt)

第 4 步：计算 HD95（边界精度）

hd95 = metric.binary.hd95(pred, gt, voxelspacing=(spacing_z, 1.0, 1.0))

参数：

pred：模型预测的该器官的 3D 二值掩码（shape: (D, H, W)，值为 True/False 或 0/1）

gt：医生标注的该器官的 3D 真实掩码（同样 shape 和类型）

spacing_z：CT/MRI 切片在 z 轴（层厚）的物理间距，单位 mm（例如 2.5 mm）

voxelspacing：

        medpy 要求 voxelspacing 的顺序与数组维度一致。如果 pred 和 gt 是 (D, H, W)，对应：

D → z 轴（切片方向）

H → y 轴

W → x 轴

所以 voxelspacing=(z_spacing, y_spacing, x_spacing) = (spacing_z, 1.0, 1.0)

为什么 x 与 y 是 1.0？
        在很多公开数据集（如 Synapse multi-organ CT）中，原始图像的 x/y 分辨率接近 1mm，而 z 间距变化较大（如 2.5mm、5mm）。为简化，常假设 x/y=1.0，只校正 z 方向。

内部原理（由 medpy 实现）

  medpy.metric.binary.hd95 内部执行以下操作：

提取前景点坐标：

pred_points = np.argwhere(pred)  # shape: (N, 3)
gt_points = np.argwhere(gt)      # shape: (M, 3)

将像素坐标转换为物理坐标（mm）：

pred_points_mm = pred_points * np.array([spacing_z, 1.0, 1.0])
gt_points_mm = gt_points * np.array([spacing_z, 1.0, 1.0])

计算双向最近距离：

对每个 pred_point，找最近的 gt_point → 得到 N 个距离

对每个 gt_point，找最近的 pred_point → 得到 M 个距离

合并所有距离，取 95% 分位数：

all_distances = np.concatenate([dist_pred_to_gt, dist_gt_to_pred])
hd95 = np.percentile(all_distances, 95)

        medpy.metric.binary.hd95 内部操作可能不好理解，下面是通俗理解的例子，可以试着看一下。

概念	通俗理解
图像数组 (D, H, W)	一本 CT 相册：D 页，每页 H 行 W 列
voxelspacing	告诉你：翻一页走多远（z），一行=几毫米（y），一列=几毫米（x）
坐标转换	把“第几页第几行第几列” → 换算成“多少毫米”的真实位置
HD95 计算	看预测和真实的器官边界，95% 的地方最大差多少毫米
为什么用 95%	防止一个“手抖画错”的点毁掉整个评分
