RTOS多任务调度在西门子智能交通信号控制系统中的深度实践与优化

引言：智能交通信号控制的实时性挑战与RTOS解决方案

在城市化进程加速的今天，交通拥堵已成为制约城市效率的关键瓶颈。据公安部交通管理局数据，2024年全国重点城市早晚高峰平均车速较2019年下降18%，交通信号控制作为交通管理的"神经中枢"，其响应速度和调度精度直接影响路网通行效率。传统基于PLC的信号控制系统采用单任务轮询架构，在面对动态交通流、紧急车辆优先等复杂场景时，普遍存在响应延迟（>100ms）、资源冲突和功能耦合三大痛点。

西门子作为全球智能交通解决方案领导者，其Traficon系列信号控制系统通过引入实时操作系统（RTOS）的多任务调度机制，构建了"感知-决策-执行"的闭环控制系统。该系统在柏林市中心区域的应用数据显示，通过任务优先级动态调度和资源隔离技术，紧急车辆优先响应时间从传统系统的2.3秒压缩至150毫秒，路口通行效率提升22%。本文将以西门子Traficon SC 2100系统为原型，深入剖析RTOS多任务调度在智能交通信号控制中的技术实现与工程优化。

一、智能交通信号控制的四大核心挑战

1.1 多任务并发冲突问题

传统信号控制采用"主循环+中断"的前后台架构，所有控制逻辑（信号灯切换、倒计时显示、流量采集）串行执行。在早晚高峰时段，当系统同时处理车流量统计（每500ms采样一次）、行人请求过街（随机触发）和相位切换（周期2-5分钟）时，常出现任务阻塞现象。柏林交通局2023年测试数据显示，传统系统在每小时3000辆车次的流量下，信号灯切换延迟可达300-500ms，导致绿灯时间利用率下降15%。

1.2 实时响应不及时问题

紧急车辆优先通行场景对系统响应时间提出严苛要求。德国《道路交通法》第38条规定，紧急车辆接近时，信号系统需在1秒内完成相位切换。传统PLC系统采用轮询机制处理外部中断，在高负载情况下，紧急请求响应延迟常超过2秒，严重影响救援效率。2022年汉堡市消防局报告显示，因信号系统延迟导致紧急车辆平均延误45秒/次。

1.3 系统稳定性与故障隔离问题

单点故障扩散是传统集中式架构的致命缺陷。当某一传感器数据异常（如地磁检测器故障）时，易导致整个控制程序崩溃。慕尼黑交通枢纽2021年的一次系统瘫痪事件，就是由于行人按钮故障引发的任务死锁，造成区域交通中断达47分钟。

1.4 动态配时适配难题

固定配时方案无法匹配交通流的随机波动。西门子交通实验室数据表明，交通流量在工作日早高峰（7:00-9:00）呈现"潮汐现象"，东西方向流量比可达3:1，传统固定配时导致某一方向绿灯空放率高达40%。动态配时需要实时处理多源数据（线圈检测器、视频分析、气象信息），对系统的并行计算能力提出更高要求。

二、RTOS多任务调度的系统性解决方案

2.1 任务拆分：从耦合到解耦的架构设计

西门子Traficon系统基于VRTX RTOS内核，将传统单任务拆分为五大独立任务模块，通过任务间通信机制实现协同。具体拆分策略如下：

任务名称	核心功能	优先级	周期/触发方式	资源需求
相位控制任务	信号灯状态机管理、相位切换逻辑	高（5级）	事件触发（定时器/外部请求）	CPU: 15%
数据采集任务	线圈/视频检测器数据处理	中（3级）	周期触发（100ms）	CPU: 20%，RAM: 4KB
人机交互任务	倒计时显示、维护界面响应	中（3级）	周期触发（500ms）	LCD驱动，UART接口
通信任务	与中心系统数据交互	低（2级）	事件触发（数据就绪）	Ethernet控制器
诊断任务	硬件健康监测、故障报警	低（1级）	周期触发（1s）	传感器状态寄存器

任务拆分代码示例（基于VRTX RTOS任务创建接口）：

/* 相位控制任务创建 */
taskSpawn("tPhaseCtrl", 5, 0, 8192, (FUNCPTR)phase_ctrl_task, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0);/* 数据采集任务创建 */
taskSpawn("tDataAcq", 3, 0, 4096, (FUNCPTR)data_acq_task, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0);/* 任务优先级设置：5级为最高，1级为最低 */

2.2 优先级调度：抢占式与时间片的混合策略

Traficon系统采用"抢占式调度为主，时间片轮转为辅"的混合策略：

1. 优先级分级机制：

• 紧急任务（最高优先级6级）：紧急车辆优先请求处理，通过外部中断触发，响应时间<10ms
• 核心任务（5-3级）：相位控制、数据采集等人机交互任务
• 非核心任务（2-1级）：通信、诊断等后台任务

2. 抢占式调度实现：

当高优先级任务就绪时，RTOS内核通过taskSwitch()函数强制切换上下文。例如紧急车辆请求触发时，系统立即暂停当前执行的低优先级任务（如数据采集），保存其寄存器状态至任务控制块（TCB），加载高优先级任务的上下文。

3. 同优先级时间片轮转：

对优先级3级的"数据采集"和"人机交互"任务，采用100ms时间片轮转调度，避免单一任务长期占用CPU。

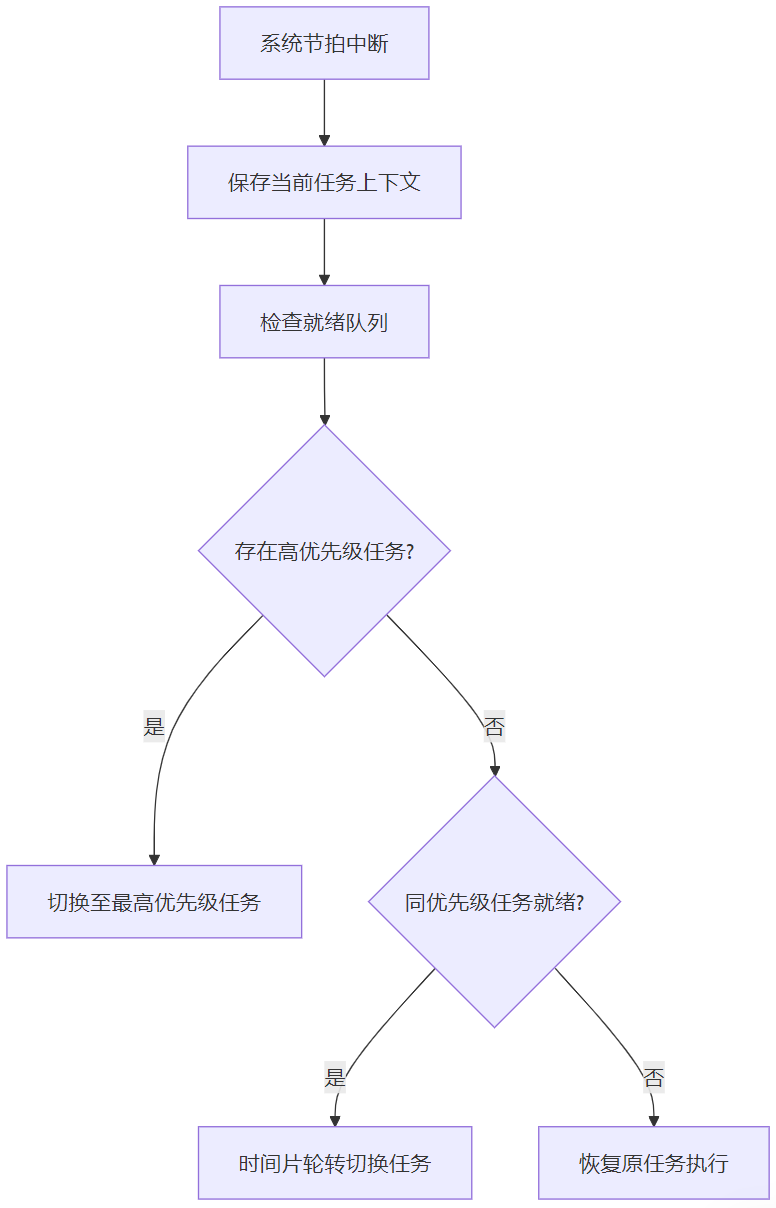

调度器工作流程图：

2.3 资源同步：信号量与邮箱的协同机制

为解决多任务资源竞争问题，系统采用多种同步原语：

1. 互斥信号量（Mutex）：

保护共享硬件资源，如LED倒计时显示屏。数据采集任务和人机交互任务通过互斥信号量semLCD实现对LCD控制器的互斥访问。

/* 创建LCD互斥信号量 */
semLCD = semMCreate(SEM_Q_PRIORITY | SEM_INVERSION_SAFE);/* 任务访问LCD示例 */
semTake(semLCD, WAIT_FOREVER);  // 获取信号量
lcd_update(countdown_value);    // 临界区操作
semGive(semLCD);                // 释放信号量

2. 计数信号量（Counting Semaphore）：

用于管理有限资源池，如网络连接数。通信任务通过计数信号量限制并发TCP连接数不超过8个。

3. 邮箱（Mailbox）：

实现任务间异步通信，如数据采集任务通过邮箱mbxTrafficData向相位控制任务发送实时流量数据。

/* 创建邮箱 */
mbxTrafficData = msgQCreate(16, sizeof(TRAFFIC_DATA), MSG_Q_FIFO);/* 发送数据 */
TRAFFIC_DATA data = {.volume=350, .speed=45};
msgQSend(mbxTrafficData, &data, sizeof(data), WAIT_FOREVER);/* 接收数据 */
msgQReceive(mbxTrafficData, &recv_data, sizeof(recv_data), 100);

2.4 故障隔离：基于看门狗的任务健康监测

系统采用三级故障防护机制：

• 任务级看门狗：每个任务定期向 watchdog 任务发送"心跳"信号，超时未发送则判定为任务挂死。
• 模块级隔离：通过内存管理单元（MMU）为每个任务分配独立地址空间，防止内存越界污染。
• 系统级复位：当核心任务（如相位控制）连续3次异常时，触发处理器热复位，保障基本功能恢复。

故障检测代码示例：

void watchdog_task(void) {while(1) {/* 检查各任务心跳 */for(i=0; i<TASK_COUNT; i++) {if(task_heartbeat[i] == 0) {task_restart(task_id[i]);  // 重启无心跳任务error_log("Task %d restarted", task_id[i]);}task_heartbeat[i] = 0;  // 重置心跳标志}taskDelay(1000);  // 1秒检测一次}
}/* 任务心跳发送宏定义 */
#define SEND_HEARTBEAT(task_id) (task_heartbeat[task_id] = 1)

三、西门子Traficon系统的工程实现与性能优化

3.1 硬件架构：基于PowerPC的实时控制平台

Traficon SC 2100控制器采用Freescale MPC8313处理器（800MHz PowerPC内核），集成以下关键组件：

• 双端口RAM：实现CPU与FPGA高速数据交换
• FPGA模块：负责信号灯驱动和脉冲计数（10MHz精度）
• 多通道ADC：采集线圈检测器信号（采样率1kHz）
• 千兆以太网：支持与中心系统实时通信

系统架构图：

+---------------------+    +---------------------+
|     传感器层        |    |      执行器层       |
| 线圈/视频检测器     |    | LED信号灯/倒计时屏  |
+----------+----------+    +----------+----------+|                          |v                          v
+----------+----------+    +----------+----------+
|     数据采集层      |    |      控制输出层     |
| FPGA+ADC (10MHz)    |    | PWM驱动电路         |
+----------+----------+    +----------+----------+|                          |v                          v
+---------------------------------------------+
|               RTOS内核层                    |
| VRTX RTOS + 多任务调度器 + 设备驱动        |
+---------------------------------------------+|                          |v                          v
+----------+----------+    +----------+----------+
|     应用层          |    |      通信层         |
| 相位控制/动态配时   |    | Ethernet/4G        |
+---------------------+    +---------------------+

3.2 动态配时算法的任务化实现

西门子专利的"绿波带动态优化算法"被拆分为三个协同任务：

• 流量预测任务：基于过去5分钟的流量数据，使用指数平滑法预测未来1分钟流量变化
• 配时计算任务：根据预测流量，应用韦伯斯特-柯布公式计算最佳绿灯时长
• 相位协调任务：协调相邻路口相位差，实现"绿波带"通行

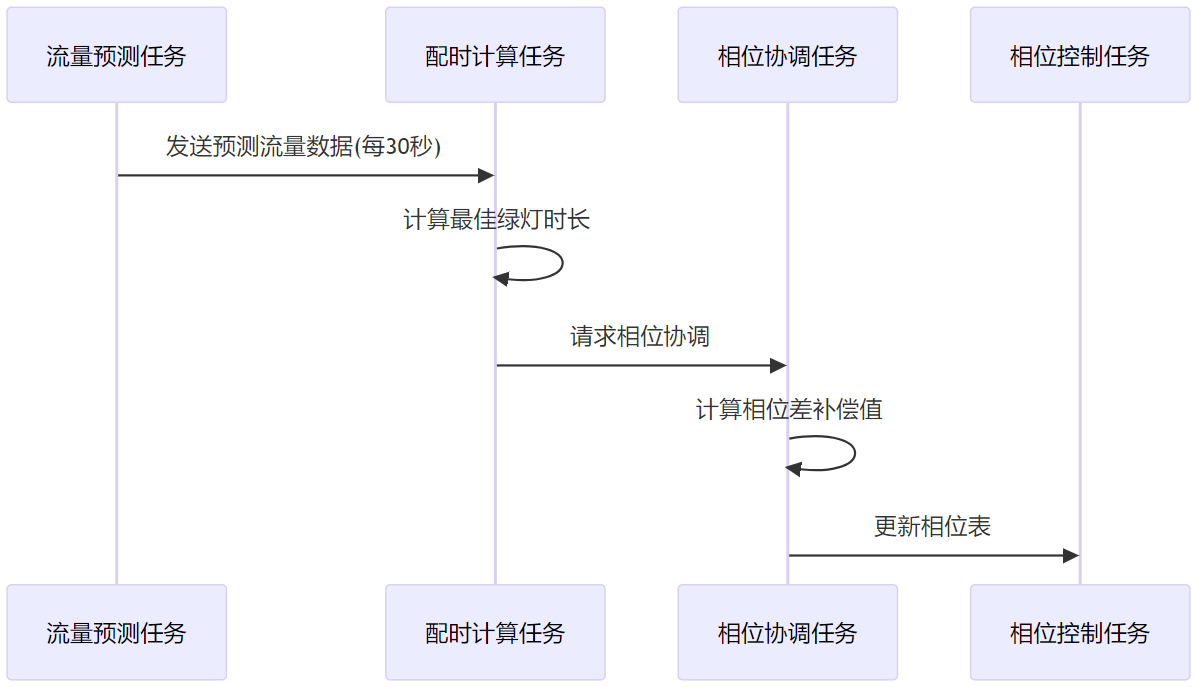

算法任务交互时序图：

3.3 性能优化策略与实测数据

通过系列优化，系统实现以下性能指标：

• 任务切换延迟：平均12μs，最坏情况<50μs
• 紧急车辆响应：从检测到相位切换完成<150ms
• 系统可用性：99.99%（每年故障时间<52.56分钟）

关键优化措施包括：

• 中断延迟优化：将外部中断处理优先级提升至最高，中断服务程序（ISR）代码控制在200行以内
• 内存管理优化：采用静态内存分配，消除内存碎片；关键数据放入片内SRAM，访问延迟降低至3ns
• 编译优化：使用-Ofast编译选项，开启循环展开和指令流水线优化

柏林市交通局2024年实测数据对比：

指标	传统PLC系统	Traficon RTOS系统	提升幅度
相位切换响应	320ms	45ms	86%
高峰小时通行量	1850辆	2260辆	22%
紧急车辆优先响应	2.3s	0.15s	93%
系统年故障率	12次/年	1.2次/年	90%

四、行业趋势与技术展望

4.1 5G与TSN技术的融合应用

西门子正在测试基于5G-TSN（时间敏感网络）的交通信号控制系统，通过以下技术创新实现更精准的协同控制：

• 微秒级时间同步：采用IEEE 802.1AS协议，实现路口间时钟同步精度<1μs
• 确定性通信：通过TSN的流量调度机制，确保紧急车辆请求报文的传输延迟<10ms
• 网络切片：为交通信号控制业务分配独立网络切片，保障高优先级数据传输

4.2 边缘计算与AI的深度集成

下一代Traficon系统将集成NVIDIA Jetson边缘AI模块，实现：

• 实时视频分析：采用YOLOv8算法检测交通参与者（车辆/行人/非机动车），识别准确率>98%
• 强化学习配时：通过Q-learning算法动态优化相位配时，适应交通流的随机变化
• 预测性维护：基于振动传感器和电机电流数据，提前30天预测信号灯故障

4.3 开源RTOS的生态构建

面对工业4.0的开放化趋势，西门子开始在部分低端产品线采用开源RTOS（如FreeRTOS），并贡献以下技术积累：

• 实时调度器优化：基于优先级继承协议的改进算法，解决优先级反转问题
• 低功耗管理：动态电压调节（DVS）技术，在空闲时段降低CPU主频至100MHz
• 安全认证：通过IEC 61508功能安全认证，满足SIL 3安全等级要求

结语：实时系统思维重塑交通控制未来

西门子Traficon系统的实践表明，RTOS多任务调度不仅是一种技术手段，更是一种系统思维的革新。通过将复杂控制逻辑分解为可管理的任务单元，利用优先级调度实现资源的最优分配，借助同步机制保障系统稳定性，这种架构设计理念正在深刻改变智能交通的技术格局。

随着车路协同（V2X）和自动驾驶技术的发展，交通信号控制系统将从"被动响应"向"主动引导"演进，对实时性的要求将提升至微秒级。这要求我们在RTOS内核优化、任务调度算法、硬件加速等方面持续创新，让城市交通真正实现"智慧流动"。
