51单片机数码管显示函数分享（8051汇编）
目录
电路图
源代码
代码直接显示效果
变量解释
函数使用
函数主要框架
其余函数介绍

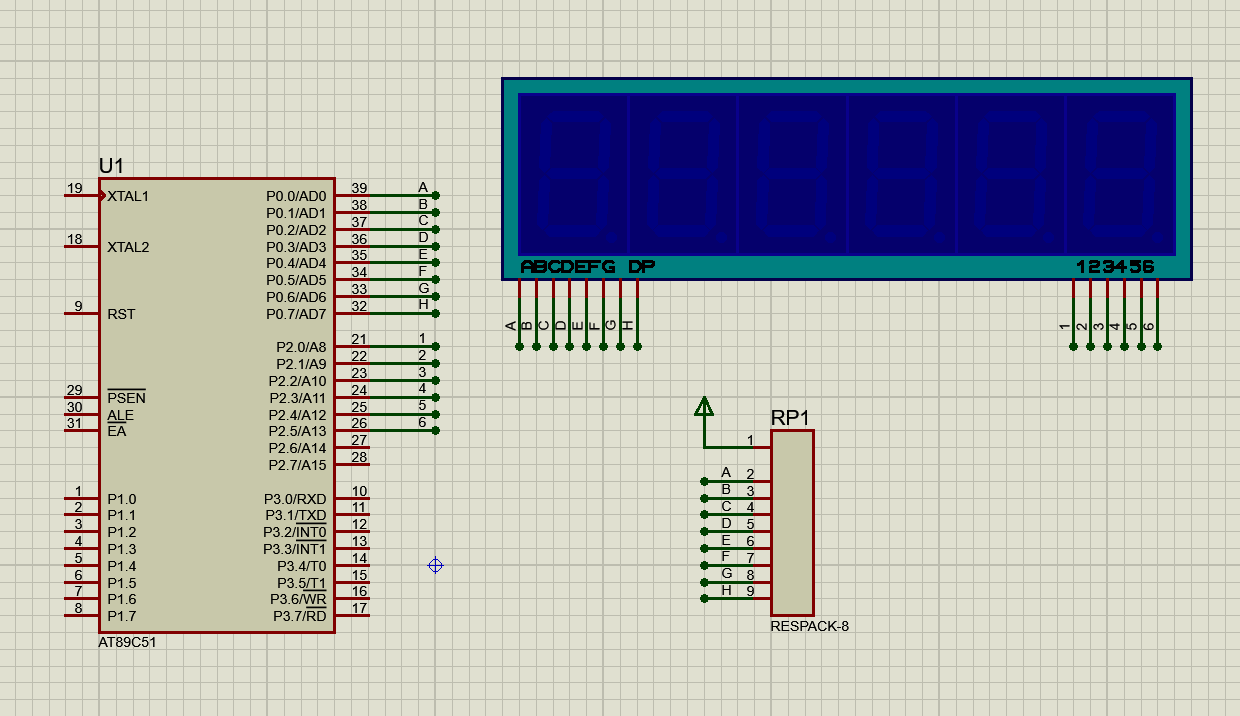

电路图
标号相同的位置是相连的，也可以直接用线相连接，数码管为共阳极

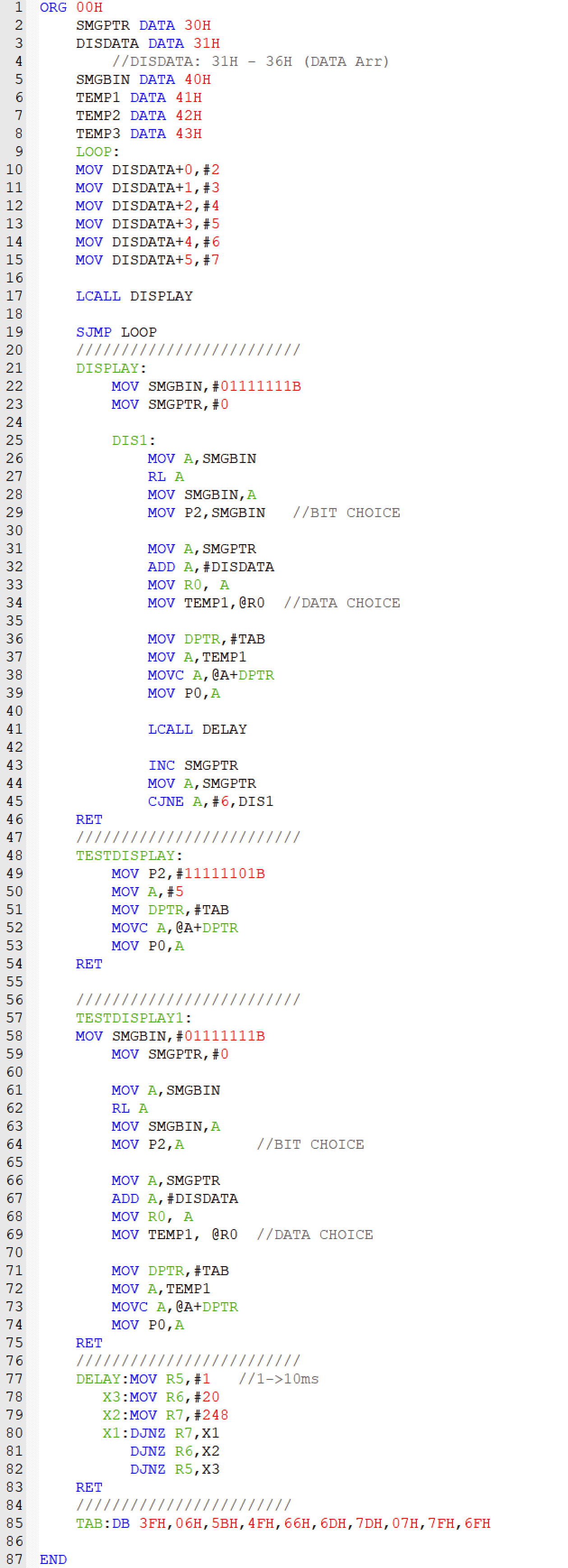

源代码

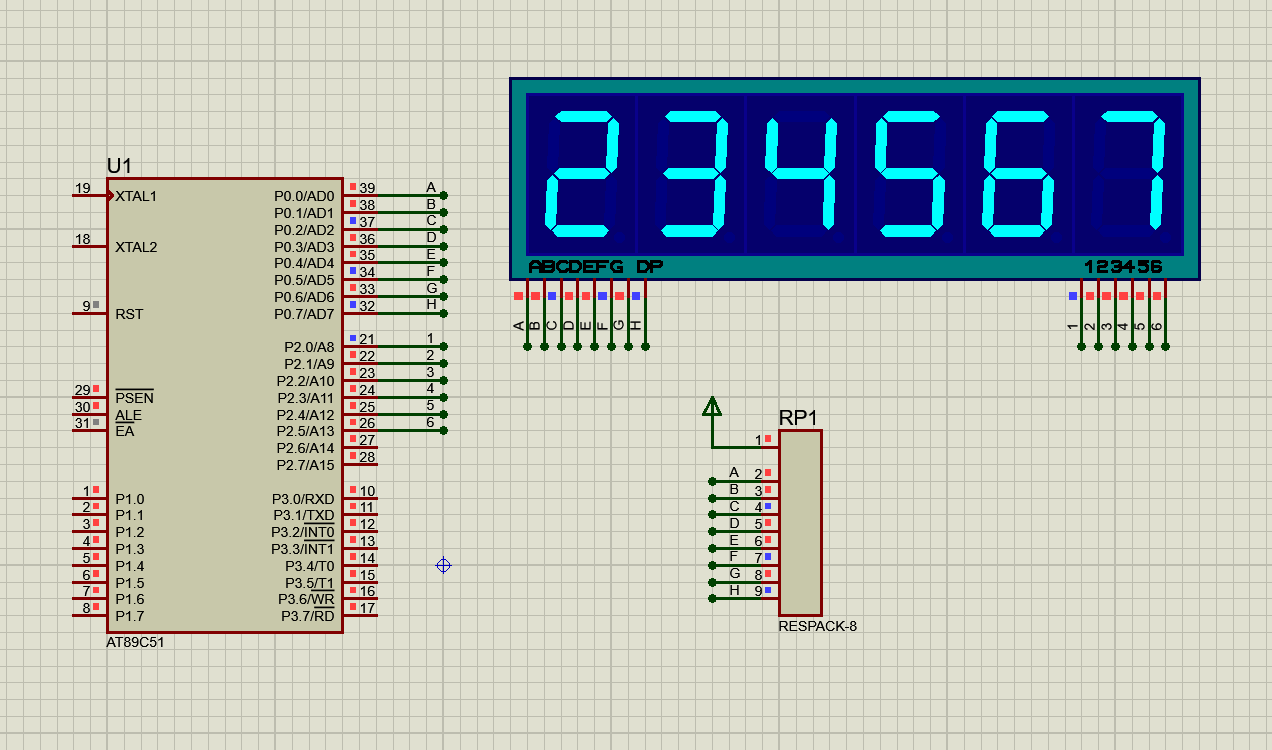

ORG 00HSMGPTR DATA 30HDISDATA DATA 31H//DISDATA: 31H - 36H (DATA Arr)SMGBIN DATA 40HTEMP1 DATA 41HTEMP2 DATA 42HTEMP3 DATA 43HLOOP:MOV DISDATA+0,#2MOV DISDATA+1,#3MOV DISDATA+2,#4MOV DISDATA+3,#5MOV DISDATA+4,#6MOV DISDATA+5,#7LCALL DISPLAYSJMP LOOP/////////////////////////DISPLAY:MOV SMGBIN,#01111111BMOV SMGPTR,#0DIS1:MOV A,SMGBINRL AMOV SMGBIN,AMOV P2,SMGBIN //BIT CHOICEMOV A,SMGPTRADD A,#DISDATAMOV R0, AMOV TEMP1,@R0 //DATA CHOICEMOV DPTR,#TABMOV A,TEMP1MOVC A,@A+DPTRMOV P0,ALCALL DELAYINC SMGPTRMOV A,SMGPTRCJNE A,#6,DIS1RET/////////////////////////TESTDISPLAY:MOV P2,#11111101BMOV A,#5MOV DPTR,#TABMOVC A,@A+DPTRMOV P0,ARET/////////////////////////TESTDISPLAY1:MOV SMGBIN,#01111111BMOV SMGPTR,#0MOV A,SMGBINRL AMOV SMGBIN,AMOV P2,A //BIT CHOICEMOV A,SMGPTRADD A,#DISDATAMOV R0, AMOV TEMP1, @R0 //DATA CHOICEMOV DPTR,#TABMOV A,TEMP1MOVC A,@A+DPTRMOV P0,ARET/////////////////////////DELAY:MOV R5,#1 //1->10ms X3:MOV R6,#20X2:MOV R7,#248X1:DJNZ R7,X1DJNZ R6,X2DJNZ R5,X3RET ////////////////////////TAB:DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FHEND代码直接显示效果

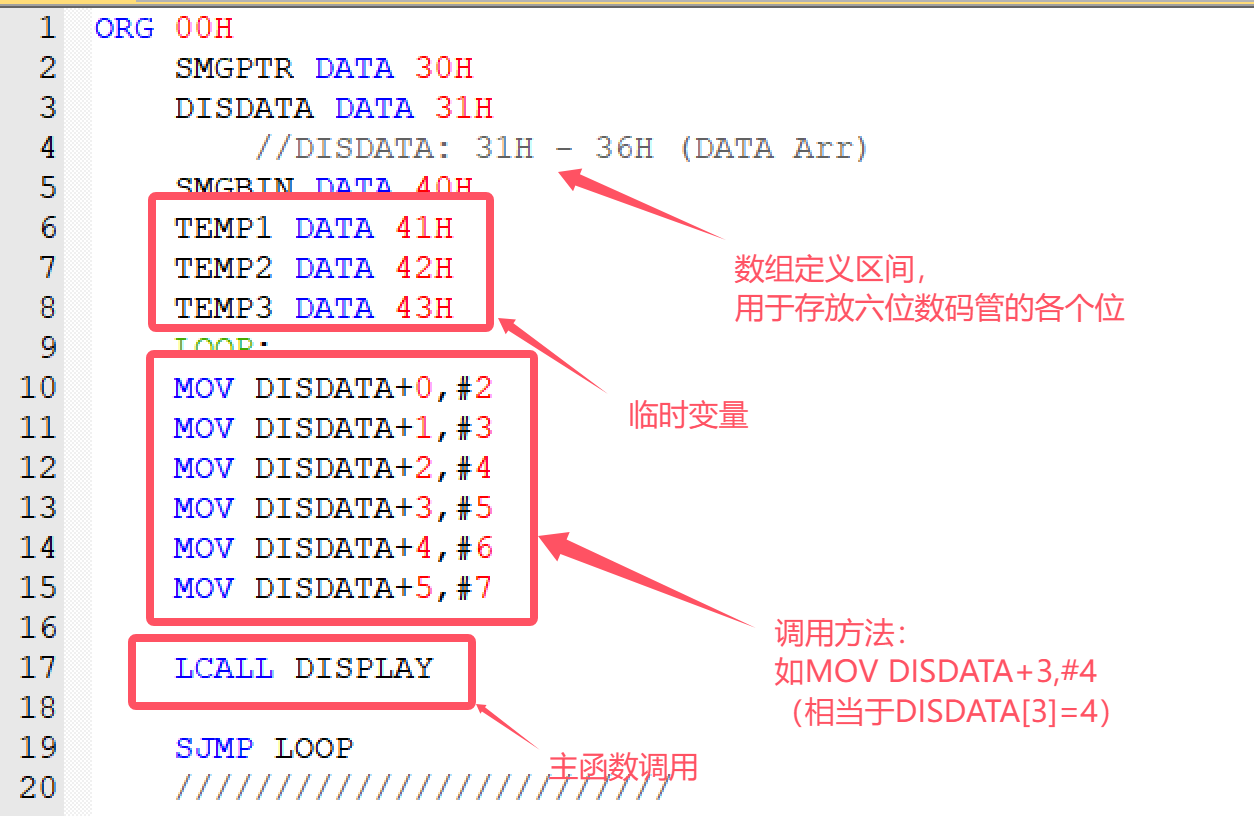

变量解释
DISDATA->数组，从31H到36H六位分别存放数码管六位各个位的显示数字
SMGPTR->存放数组指针，用于在循环里作为DISDATA数组的索引，通过SMGPTR从0变到5，找到DISDATA[0]到DISDATA[5]并且分别显示到数码管上
SMGBIN->数码管位选，通过赋初始值0111 1111B，将其通过RL操作符向左循环移位，获得1111 1110B显示第一位，1111 1101B显示第二位，一直到显示完成六位数码管
TEMP1~3作为临时变量，在函数中作为中转的中间变量
TAB->存放数码管0~9的显示，TAB[0]对应0，TAB[1]对应1...一直到TAB[9]对应9，这里还有一位TAB[10]对应的是空，即什么都不显示。
函数使用
使用比较简单，如上：只要MOV DISDATA+2，#4，就可以访问并且赋值DISDATA[2]（即DISDATA数组以及数码管的第三位）。使用时就按照这种格式写就行。
如果要让某位什么都不显示，直接赋值10就行，对应码表里面就是空
然后在赋值完成之后就LCALL DISPLAY调用DISPLAY函数就行

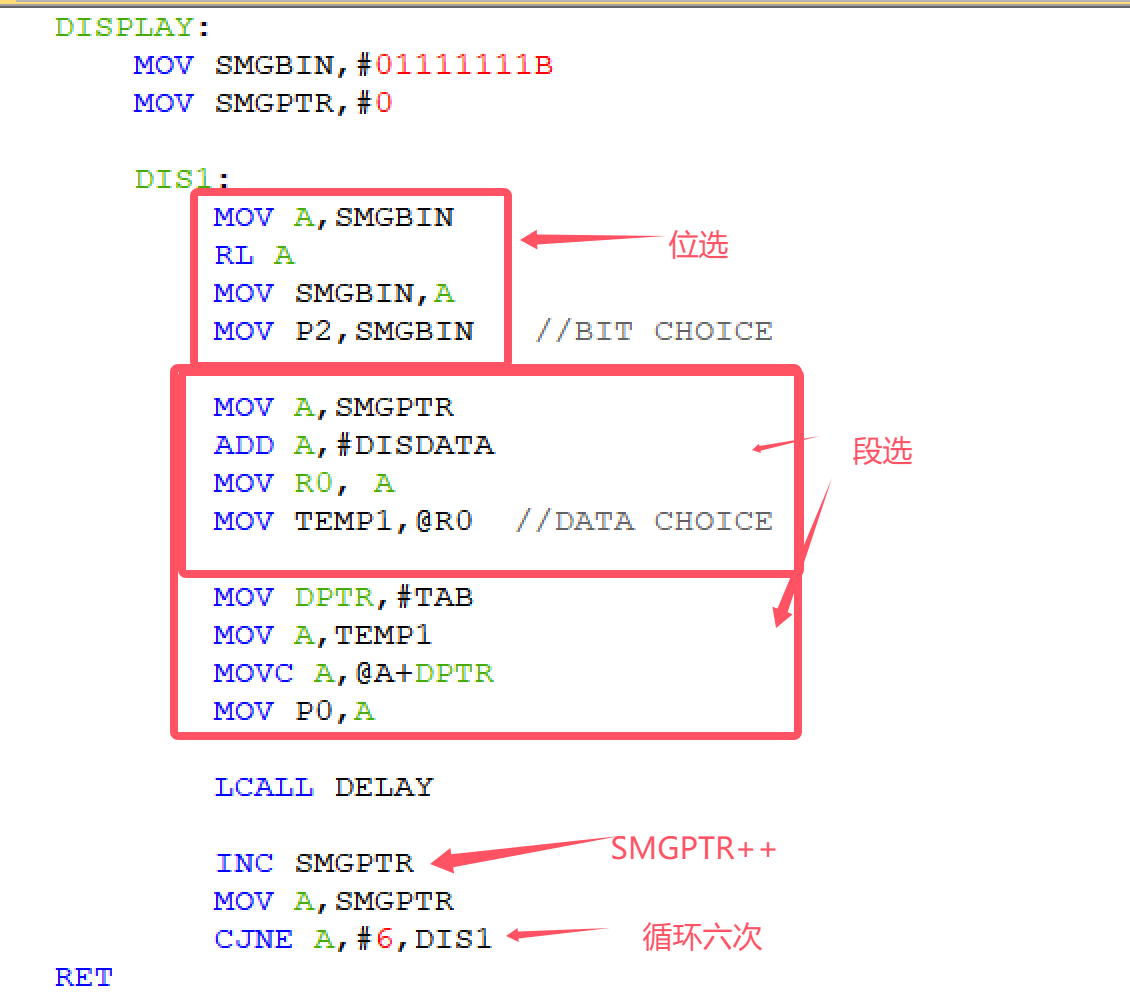

函数主要框架
主要框架就是用SMGPTR作为计数器循环六次，然后每次都进行数码管的位选+段选+延时10ms显示，完成六个数码管的分别显示，显示完成六个数码管就退出函数
其余函数介绍
DISPLAY:数码管六位循环显示的函数
TESTDISPLAY:数码管显示第一位，并且显示5的最简单代码
TESTDISPLAY1：运用DISPLAY函数框架写的一次函数显示DISDATA第0位，数码管第一位的代码
DELAY:10ms的延时函数
