【软考架构】案例分析-管道过滤器、仓库架构风格，从数据处理方式、系统的可扩展性和处理性能三个方面对这两种架构风格进行比较与分析

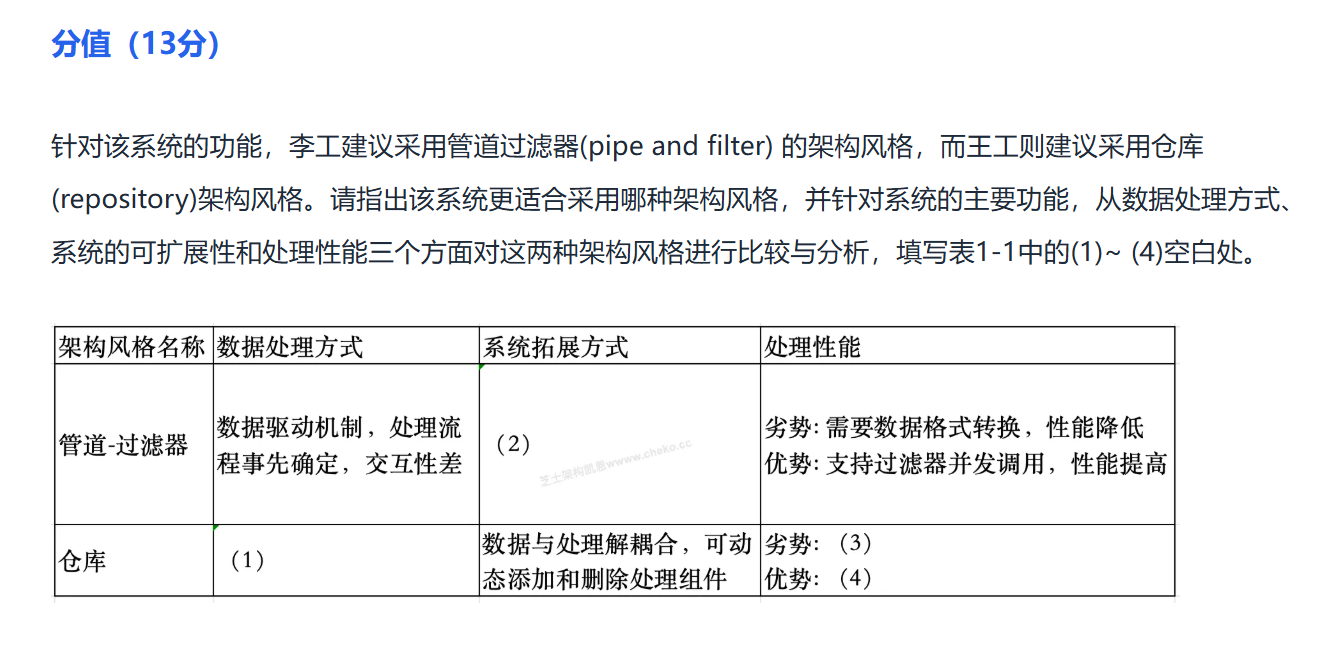

来源2020年11月第1题 问题1
核心概念回顾
- 管道-过滤器：系统被构建为一系列的处理单元（过滤器），它们通过管道连接。数据在管道中流动，每个过滤器在数据流经时对其施加某种转换。这是一种数据流驱动的架构。
- 类比：工厂的流水线。每个工位（过滤器）对产品（数据）进行一步加工，然后传给下一个工位。
- 仓库：系统由两个核心组件构成：一个中央的数据结构（仓库，如数据库、黑板）和一系列独立的组件（知识源、客户端应用）。组件之间不直接通信，所有交互都通过仓库进行。这是一种数据共享或数据驱动的架构。
- 类比：协作平台（如Google Docs）。所有用户（组件）都在同一个文档（仓库）上工作，任何人的修改都会实时呈现在所有人面前。
比较与分析
下面从您要求的三个方面进行详细比较。
1. 数据处理方式
| 维度 | 管道-过滤器 | 仓库 |
|---|---|---|
| 数据流动 | 单向流：数据像水流一样，从一个过滤器流向另一个，方向是预先定义好的。 | 中心辐射：所有数据都流向和来自中央仓库。组件从仓库读取数据，处理后将结果写回仓库。 |
| 数据所有权 | 临时持有：过滤器在处理数据时持有它，处理完成后即传递出去，通常不持久化。 | 集中拥有：仓库是数据的唯一权威来源，负责数据的持久化、一致性和完整性。 |
| 处理模式 | 推模式：上游过滤器主动将处理后的数据推给下游。 | 拉/推混合模式：组件可以从仓库“拉取”所需数据，处理后再“推送”新数据或更新回仓库。在黑板风格中，当仓库状态改变时，会“通知”或“触发”相关组件。 |
| 数据格式 | 通常是同构的、流式的（如文本行、XML流、字节流）。过滤器需要理解其输入和输出的数据格式。 | 通常是结构化的、持久的（如数据库表、对象模型）。组件通过共享的数据模式来理解仓库中的数据。 |
| 耦合度 | 松耦合：过滤器之间通过管道接口连接，彼此独立，不知道对方的存在。 | 通过仓库耦合：组件之间完全解耦，但所有组件都紧密耦合于中央仓库的数据模型。 |
分析：
- 管道-过滤器 适合于顺序、可分解的数据转换任务，如编译器（源代码 → 词法分析 → 语法分析 → 语义分析 → 代码生成）、ETL流程、Unix命令行工具链（
grep | sort | uniq -c）。 - 仓库 适合于需要围绕一个复杂、共享数据集进行协作和集成的系统，如IDE（所有插件操作同一个项目模型）、CAD/CAM系统、决策支持系统（黑板架构）、以及绝大多数现代Web应用（前端组件通过API与中心数据库交互）。
2. 系统的可扩展性
| 维度 | 管道-过滤器 | 仓库 |
|---|---|---|
| 添加新功能 | 中等：要添加一个新的处理步骤，需要在现有的管道链中插入一个新的过滤器。这可能需要调整管道连接，但通常不会影响其他过滤器的内部逻辑。 | 高：添加一个新组件非常容易。只需确保该组件能理解仓库的数据模型，并能正确地进行读写即可。它与其他组件完全独立，可以随时加入或移除。 |
| 修改现有功能 | 中等：修改一个过滤器时，只要其输入和输出接口保持不变，就不会影响系统的其他部分。 | 容易：修改一个组件同样不会直接影响其他组件，只要它对仓库的读写行为符合预期。 |
| 数据模型演化 | 困难：如果需要在数据流中增加新的信息，可能会影响到所有下游过滤器，要求它们升级以理解新的数据格式。 | 困难但可控：修改中央仓库的数据模型是系统中最具风险的变化。它可能会影响所有与之交互的组件。然而，由于变更点集中，可以通过版本化、迁移策略等手段进行管理。 |
分析：
- 管道-过滤器的可扩展性体现在处理步骤的线性增加上，但受限于固定的数据流图。扩展通常是纵向的（深化处理流程），而非横向的（增加并行处理分支）。
- 仓库的可扩展性体现在组件（知识源）的并行增加上，非常灵活。新的工具、视图或分析模块可以轻松集成，只要它们服务于共享的数据。这使得仓库架构在构建插件化系统或集成平台时具有巨大优势。
3. 处理性能
| 维度 | 管道-过滤器 | 仓库 |
|---|---|---|
| 并发性 | 高：这是其最大优势之一。过滤器可以作为独立的线程或进程并发执行。当第一个过滤器处理完第一批数据并传给第二个过滤器后，它就可以立即开始处理第二批数据，形成流水线并行。 | 可变：组件可以并发执行，但它们都需要访问共享的仓库。因此，性能严重依赖于仓库的并发控制机制（如锁、事务）。可能产生竞争和瓶颈。 |
| 吞吐量 | 高：对于流式数据处理，流水线并行可以带来很高的吞吐量。 | 取决于负载类型：对于读多写少的场景，可以通过复制、缓存来优化。对于写密集型场景，仓库可能成为瓶颈。 |
| 响应时间 | 适用于批处理：数据需要流经整个管道才能得到最终结果，因此延迟较高，不适合需要低延迟交互的场景。 | 适用于交互：组件可以直接从仓库中读取当前状态并做出响应，或者通过触发机制对变化做出快速反应，可以实现较低的延迟。 |
| 数据局部性 | 差：数据在不同过滤器之间移动，可能产生大量的复制和传输开销。 | 好：数据集中在仓库中，组件可以按需访问，避免了不必要的数据移动。 |
分析：
- 管道-过滤器 为高吞吐量的数据流处理而优化。它的性能优势在于并行性，而非低延迟。适合日志处理、视频转码、批量数据计算等场景。
- 仓库 的性能特征更为复杂。在理想情况下，它可以支持高并发的交互式访问。但在高争用的情况下，中央仓库可能成为单点性能瓶颈。其性能优化侧重于数据库优化、缓存策略和高效的并发控制。
总结与选择建议
| 架构风格 | 核心优势 | 核心劣势 | 典型应用场景 |
|---|---|---|---|
| 管道-过滤器 | 高并发、高吞吐、组件复用、松耦合 | 交互性差、数据模型演化困难、不适合复杂决策 | 编译器、数据流处理系统（Logstash）、网络协议栈、Unix shell管道、图像处理管线 |
| 仓库 | 极高的组件可扩展性、数据集中管理、支持复杂协作与决策、适合交互 | 仓库是单点故障和性能瓶颈、数据模型是紧耦合点、全局状态管理复杂 | 数据库系统、集成开发环境、CAD/CAM系统、黑板专家系统、微服务架构中的API网关+中心数据库模式 |
如何选择：
-
选择 管道-过滤器 当：
- 你的问题可以清晰地分解为一系列顺序的数据转换步骤。
- 高吞吐量和批处理比低延迟交互更重要。
- 你希望最大程度地实现处理单元的复用和独立开发。
-
选择 仓库 当：
- 你的系统围绕一个复杂、核心的数据集构建，多个功能模块需要访问和操作它。
- 你需要构建一个易于扩展的、插件化的系统。
- 系统行为由数据的当前状态驱动，并且需要多个模块协作来解决一个复杂问题（如黑板模式）。
- 交互性和数据的实时视图至关重要。
在现代系统设计中，这两种风格常常被结合使用。例如，一个大型数据平台可能使用管道-过滤器风格来处理原始数据流（数据清洗、转换），然后将处理后的结果存入一个中心数据仓库（仓库风格），供上层的各种分析工具和报表组件（仓库的客户端）使用。
