硬件工程师-基础知识电阻（一）

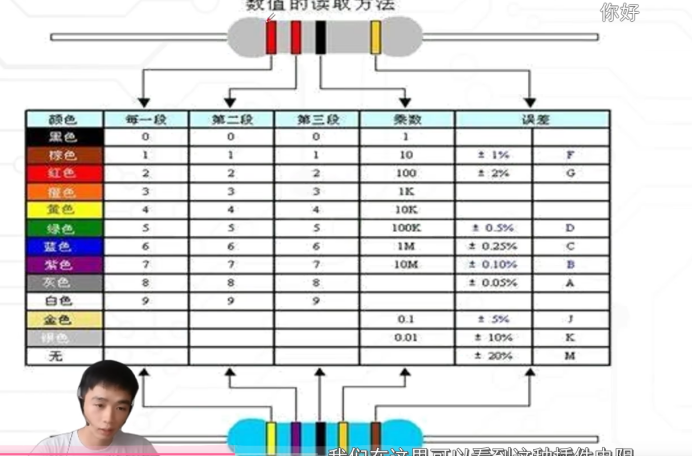

1电阻的读值：

  直插电阻： 电阻是有偏差的，精度不高1%，10%，精度高0.1%，0.001%

前面几个都是电阻值的大小，最后一个颜色表示精度，倒数第二个表示乘数，10^(颜色表示几)，下面那个5环的470*10^4。4.7m 金色是0.1 银色是0.01

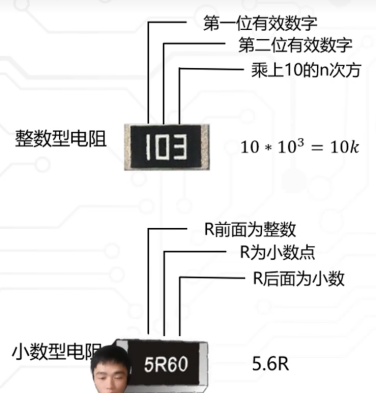

贴片电阻：

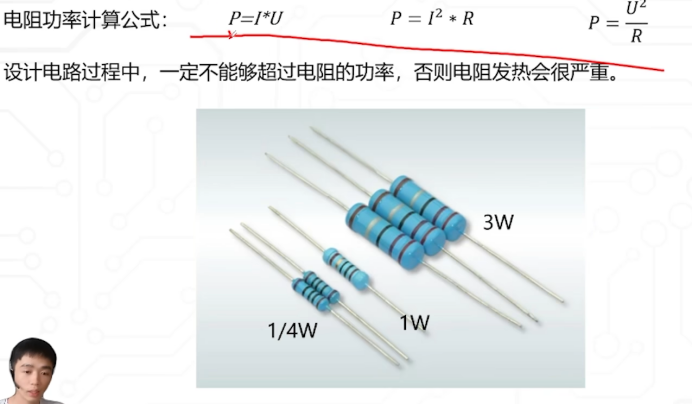

2电阻的功率

不能超过电阻的额定功率，拿到电阻需要算下电路中的电阻功率跟额定功率最对比

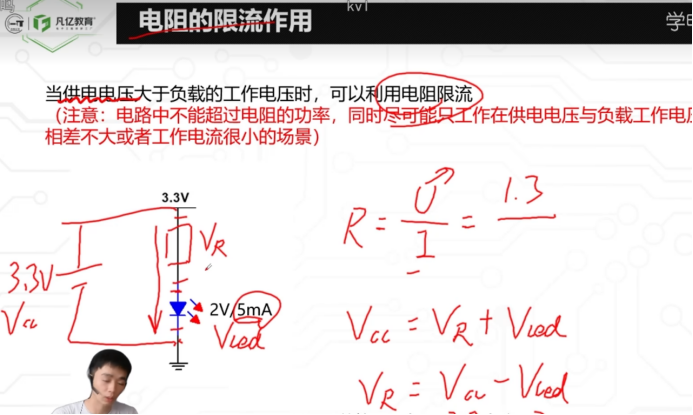

3电阻的限流：

电阻可以限流，但是最好用开关电源把高电压限制到低电压

4.电阻的选型

电阻有标定值以及实际值 误差

 4..1误差

有5% 以及+-1%  的误差  选型的的话  5% 选择限流一般用

                                                                    1%的话是一些电流采样精确的时候或者精确电压采样

4.2电阻的功率：

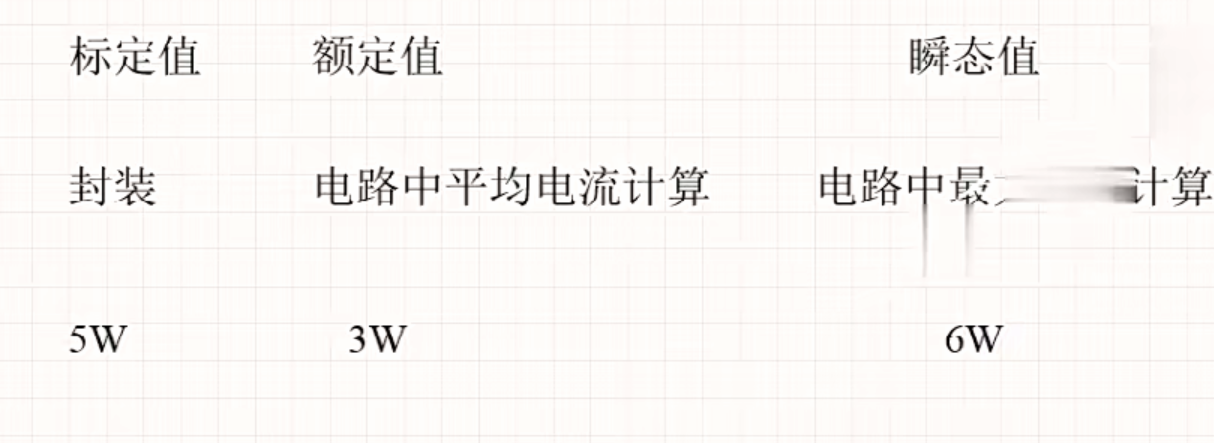

电阻分为额定值以及瞬态值     和标定

                        标定是由封装决定

                        额定值  通过电路中的平均电流计算

                        瞬态值是 电路中的最大值计算

额定值功率一定要小于 标定值功率 需要放一些余量  就是额定小于标定   以下满足

对于余量的控制  是根据电阻的温度决定的 ->   电阻的材质,金属散热快，电阻的功率就可以做很高

电阻的封装越大 则功率越大，

，

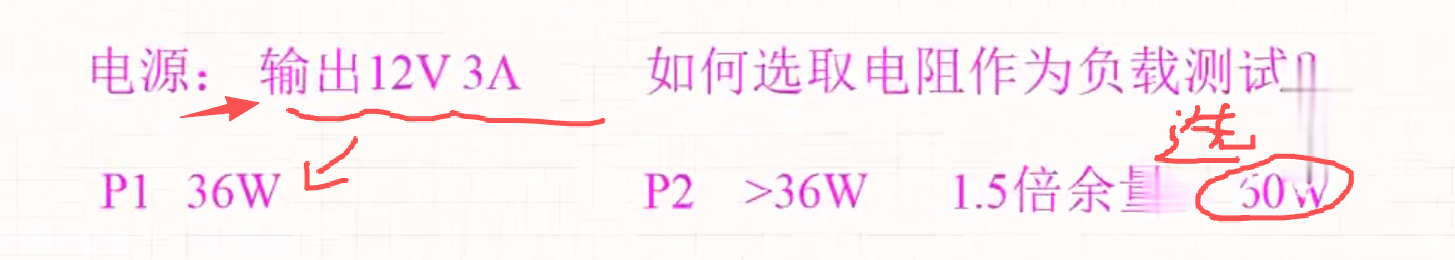

一般选取电阻需要选1.5倍的额定功率的电阻，根据电压电流 计算出功率 表写3A说明能够有3A配的额定电流

4.3 温度

看电阻的温度的话  需要把电阻的升温以及环境温度加起来，然后计算极限 看自己需要用到什么。温度控制住，可以防止电阻的老化。

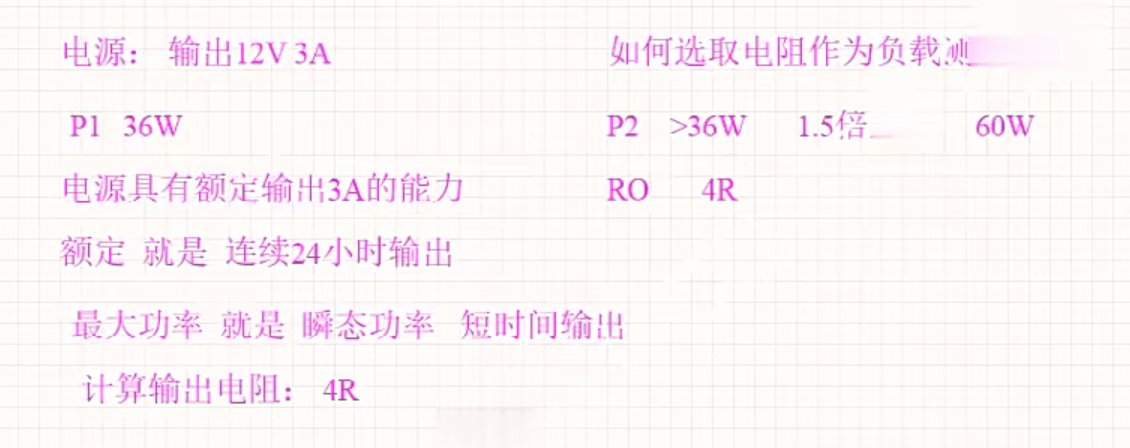

4.4计算电阻的Ω以及功率

电阻的选型，通过电路的电压 电流算出功率，在通过功率算出电阻阻值

所以一个电路的电压电流都有了，就可以把需要的电阻功率算出来，通过实际的1.5倍左右计算功率。然后再用电流电压关系算出电阻，就知道需要多少Ω以及多少w的电阻了

这种电阻调参，然后再把固定的电阻放上去

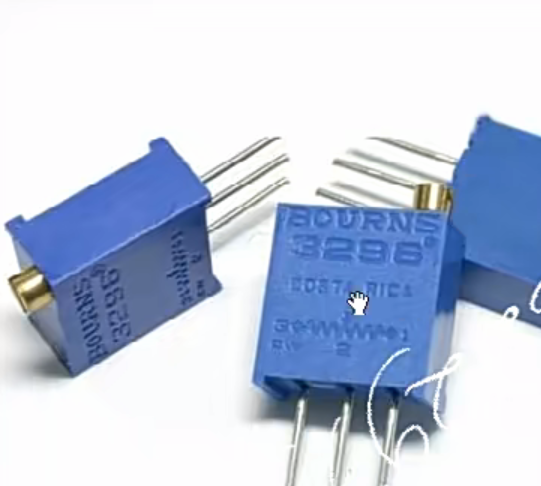

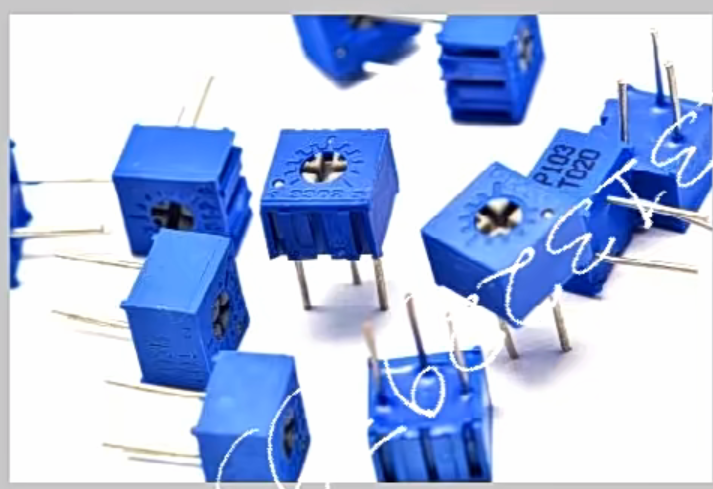

高精度的可调电阻

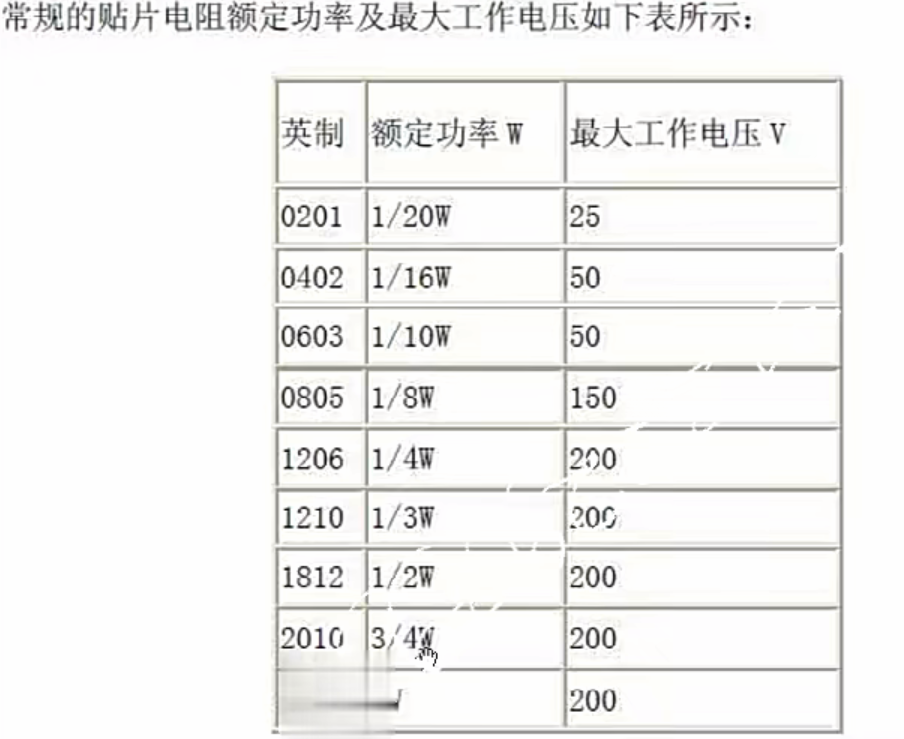

4.5电阻的封装

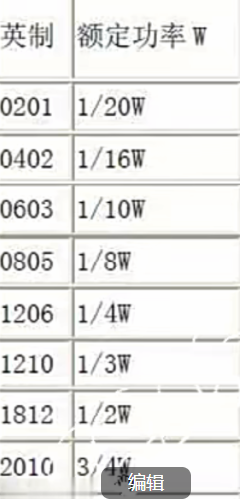

其中这里是英制是封装  后面是功率

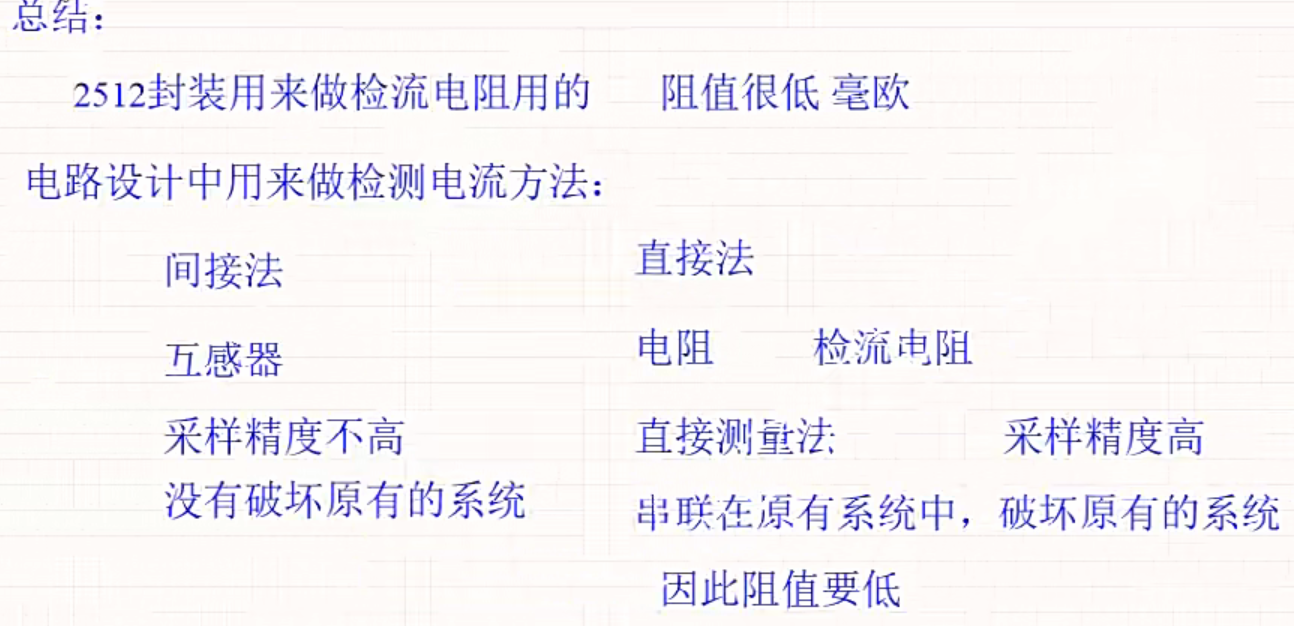

封装总结

对于2512封装用检测电流

检测电流：间接法 直接法

间接法也就是互感器法是根据电流经过电感然后在产生电流 计算的电流‘’、

直接法 电阻  电阻小  3毫欧

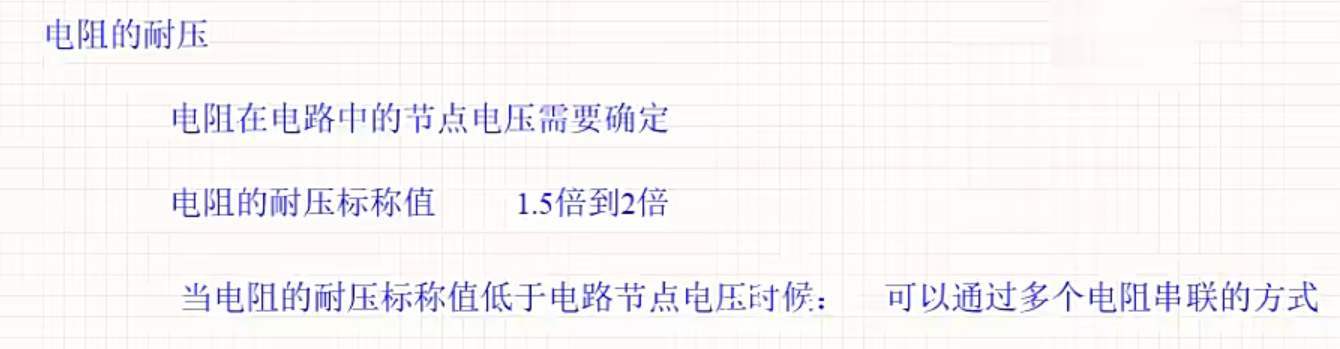

4.6电阻的耐压

4.7 怎么去选择耐压以及功率 封装 电阻阻值

通过计算节点的电压和电流  选一个比较大的耐压电阻，然后根据电路的实际电流电压计算电阻 阻值 以及 功率再*1.5 算出余量的功率  再根据功率去选择封装

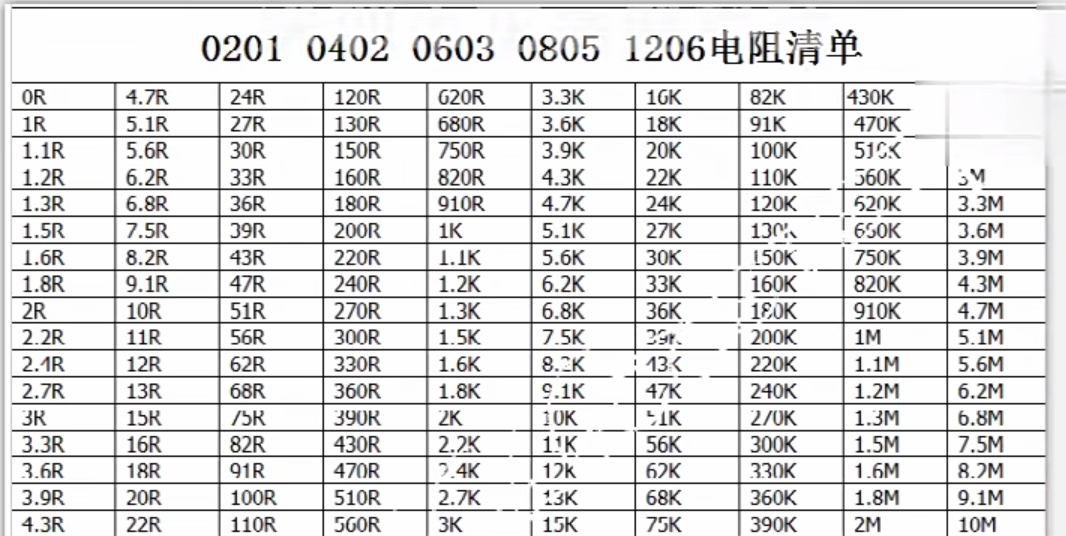

5常用电阻的阻值

工艺控制中0805用的多

消费电子 0402 以及0603用的多

1206 功率大的用它封装大
