13-- System Coherency Interface

1. Overriew

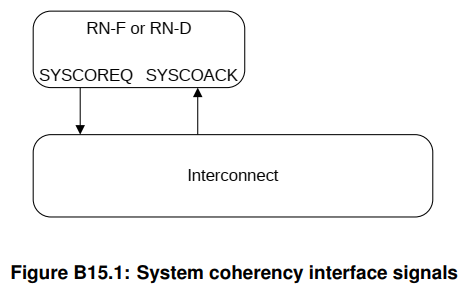

CHI协议定义了两根信号，这两组信号只有RN-F & RN-D节点使用，用来表示

• RN-F是否支持Coherency和DVM domain
• RN-D是否支持DVM domain

这两根信号为：SYSCOREQ、SYSCOACK；

两根信号与CLK为同步关系。

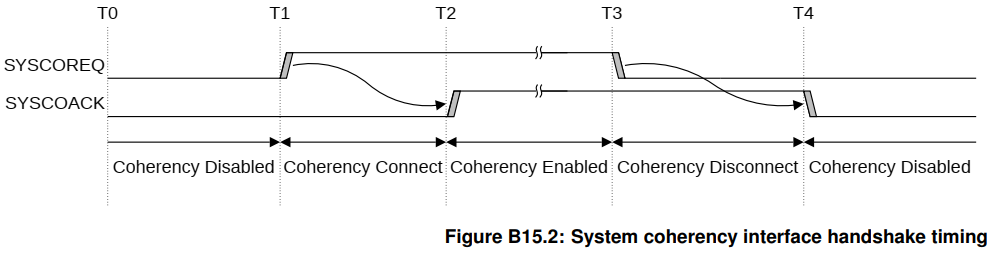

2. 握手

SYSCOREQ由RN-F/RN-D控制是否拉高；拉高是表示该RN节点参与到coherency；

SYSCOACK为RN-F/RN-D的输入信号，该信号拉高表示该节点的coherency被使能；

进入和退出coherency，均有RN-F/RN-D节点主动发起。

两根信号需要遵守：

• SYSCOREQ和SYSCOACK值相等时，RN节点才允许改变SYSCOREQ的值
• SYSCOACK和SYSCOREQ值不等时，ICN才允许改变SYSCOACK的值

2.1 RN节点规则

• SYSCOREQ拉高开始（上图T1时刻后），该RN开始处理SNP请求
• SYSCOACK拉高后（上图T2时刻后），RN节点才可以发起cache 数据相关transaction
• SYSCOREQ拉低之前（T3时刻之前），需要确保所有允许cache缓存数据的transactions都完成了
• SYSCOACK拉低之前（T4时刻之前），RN节点需要持续支持SNP请求
• 在系统一致性连接转换中，SACTIVE必须置位来保证SYSCOACK转换可以发生；

SYSCOREQ拉低之前，需要保证所有cache相关transaction都完成了，具体包括

• 以下请求的数据都被RN节点收到
  • ReadUnique
  • ReadPreferUnique
  • ReadClean
  • ReadNotSharedDirty
  • ReadShared
  • MakeReadUnique completes with a data transfer
• 以下请求都收到Comp
  • CleanUnique
  • MakeUnique
  • MakeReadUnique completes without a data transfer
• CopyBack请求completed with a data transfer
• CompAck is sent for a CopyBack transaction that completes without a data transfer.
• SNP和Forwarding SNP的data packets都发送完成

2.2 ICN规则

当ICN检测到SYSCOREQ拉高时

• 无需等待之前SNP的response，可以立即拉高SYSCOACK
• SYSCOACK拉高后，就可以接受对应RN节点的一致性请求

当ICN检测到SYSCOREQ拉低时：

• 立即停止向该节点的SNP请求
• 需要等到所有向该节点的SNP请求完成后，才能拉低SYSCOACK

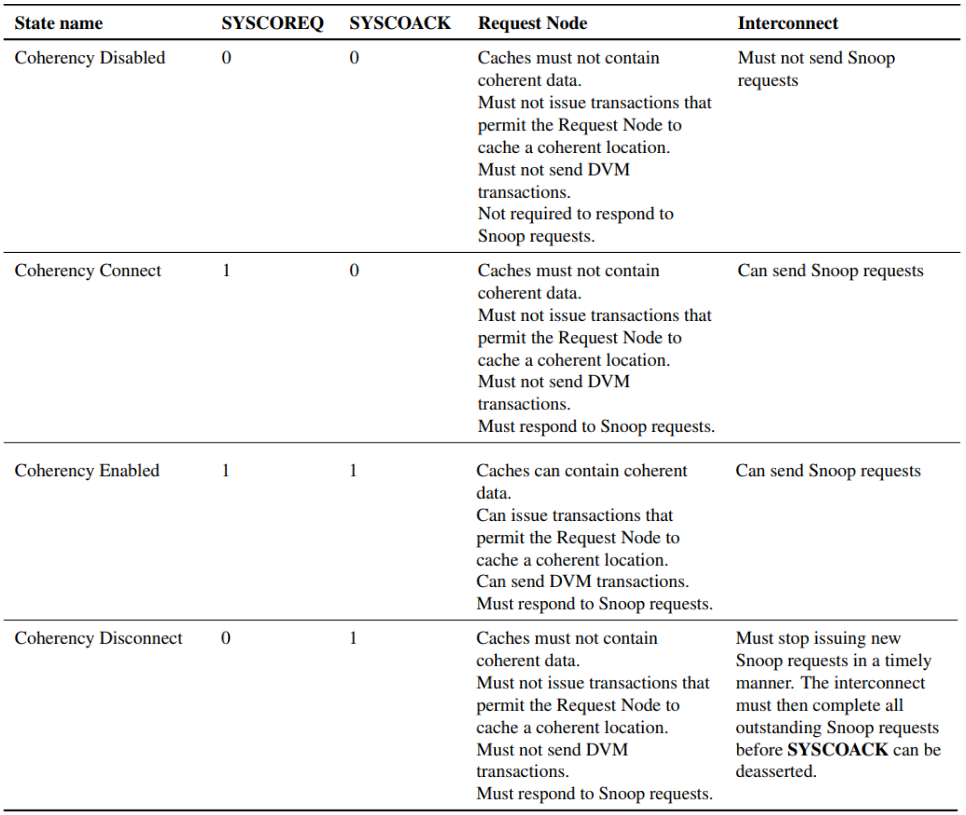

2.3 状态及对应规则
