基于VU13P的6U VPX 载板
概述

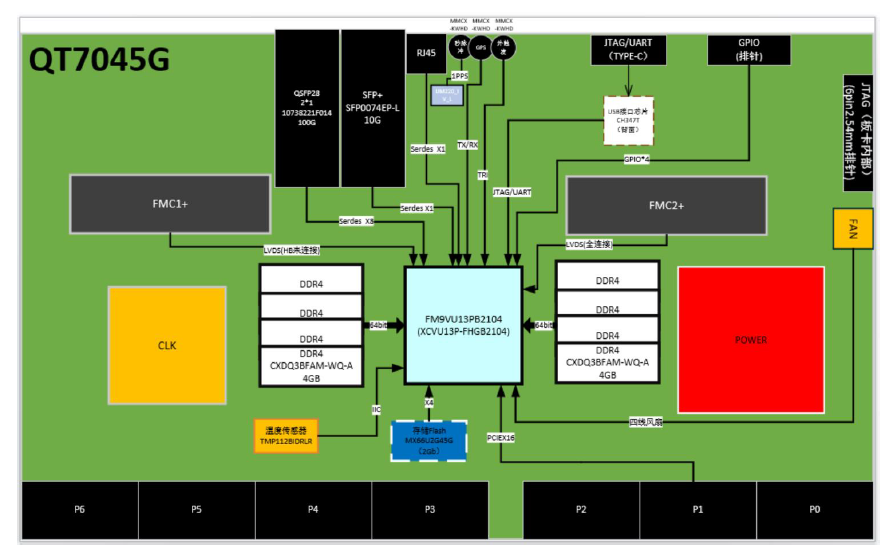

基于VU13P的6U VPX 载板是一款高性能的6U VPX 载板。板载2 个 HSPC形式的FMC
+连接器。板卡选用了 1 片XCVU13P-FHGB2104作为主控芯片，搭配两组每组4 颗1GB/16bit 的DDR4 缓存颗粒，共8GB 容量，和 1 颗2Gb 的加载QSPI Flash。
板卡对外提供一个RJ45千兆网口，一个排针式的JTAG口，一个排针式的GPIO 口（可支持4 路标准3.3V 的GPIO 信号），一个TYPE C 形式的USB 接口（可支持UART或者JTAG），一个10Gbps 的SFP+光纤接口，一个外触发，一个GPS 信号接口和一个PPS 信号输出接口，和2 个能支持100Gbps 的ZQSFP 光纤接口。
另外，QT7045G 通过VPX P1接口对外提供一路x16 的PCIE 通道。通过2 个HSPC 形式的FMC+（VITA57.4）接口向外部提供丰富、高速且可配置的数字I/O 资源。
其中一路为全功能，可提供84 对高速差分线（含LA，HA，HB BANK 和4 对差分时钟线）、1 组共2 对参考时钟线、1 组共2 对同步时钟线、24 组共48 对超高速 DP 差分对及6 对超高速差分时钟线；另一路可提供62 对高速差分线（含LA，HA BANK 和4 对差分时钟线）、1 组共2 对参考时钟线、1 组共2 对同步时钟线、24组共48 对超高速DP 差分对及 6 对超高速差分时钟线。
客户可以根据应用需求灵活地选择FMC 子卡或者 FMC+子卡，比如 ADC 子卡、DAC 子卡以及光纤子卡等。同时可支持 Windows，Linux 上位机驱动。便于构建灵活、高效的开发及使用环境。
应用：
• FPGA 信号处理
• 实时多算法处理的在线测试验证
• 测试测量快速环境搭建
• 无线、国防应用
产品特性：
• FPGA 默认为1 片Xilinx 公司的XCVU13P-FHGB2104，或者
XCVU11P-FHGB2104；
• 提供一路全功能型标准HSPC（VITA 57.4）子卡接口，另一路
HSPC子卡接口只是少了HB BANK 的22 对高速差分线；
• 板载2 组4GB 的高速DDR4 缓存，共8GB；
• 板载1 颗2Gb 的QSPI Flash；
• 前面板一个TYPE C 形式的USB 接口，可支持UART 或者JTAG；
• 板卡内部一个6pin 排针式JTAG 调试接口；
• 前面板一个RJ45 千兆网接口；
• 前面板一个排针式GPIO 接口；
• 前面板SSMC 形式的外触发接口一个，GPS 信号接口一个和PPS 信
号输出接口一个；
• 前面板一个10Gbps 的SFP+光纤接口和2 个能支持100Gbps的
ZQSFP光纤接口；
• 具备温度监控功电路；
• 标准VPX 背板单独12V 供电；
• 标准6U VPX 规范，P1 接口对外提供一路x16 的PCIE 通道；
• 支持导冷散热；
