引言

MODBUS是工业领域应用最广泛的开源通信协议之一，而RS485作为可靠的串行通信总线，二者组合成为工业自动化、物联网分布式控制系统的核心方案，广泛用于PLC、传感器、变频器等设备的互联互通。本文将系统梳理RS485总线特性与MODBUS协议细节，补充关键实操知识点，助力快速掌握核心应用。

一、RS485协议基础

1.1 RS485概述

RS485是美国电子工业协会（EIA）制定的串行通信标准，专为工业环境设计。它以差分信号传输为核心，解决了传统RS232传输距离近、抗干扰弱的痛点，成为工控场景串行接口的首选方案。

1.2 RS485核心特点

• 抗干扰能力强：差分传输方式可有效抑制共模干扰，适配工业现场复杂电磁环境
• 传输距离远：标准情况下传输距离可达1200米，降低布线成本
• 多节点通信：支持最多32个设备并联（可通过中继器扩展至256个），实现分布式控制
• 半双工通信：同一时刻总线仅能单向传输数据，需通过控制收发使能端切换状态
• 传输速率灵活：波特率可在1200bps~115200bps之间调整，平衡速率与稳定性

1.3 RS485基本原理

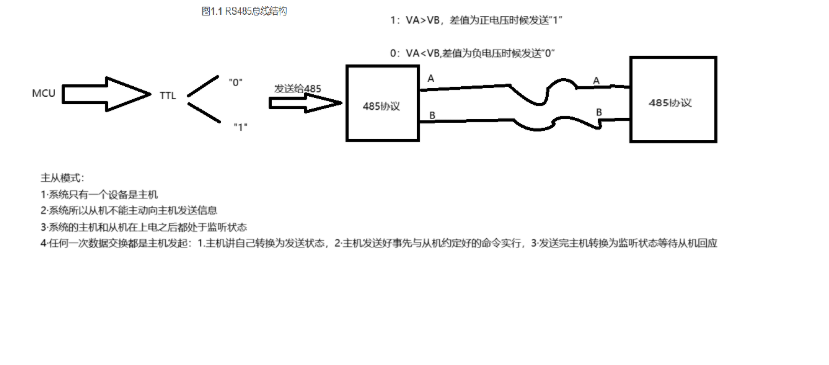

差分信号传输逻辑

RS485总线由A+（正信号线）和B-（负信号线）两根核心导线组成，通过两线间的电压差定义逻辑状态：

• 逻辑1（高电平）：A+与B-的电压差在+2V~+6V范围内
• 逻辑0（低电平）：A+与B-的电压差在-2V~-6V范围内
• 空闲状态：电压差在-2V~+2V之间，总线无有效数据传输

1.4 RS485通信工作流程

数据发送流程

1. 设备的串口控制器（如UART）生成TTL电平（0V/3.3V）的原始数据
2. RS485收发器（如MAX485、SN75176）将TTL电平转换为差分信号
3. 差分信号通过A+、B-总线传输至目标设备
4. 目标设备的RS485收发器将差分信号还原为TTL电平
5. 目标设备串口控制器读取TTL电平数据，完成接收

数据接收流程

1. 总线传输的差分信号被接收端RS485收发器捕获
2. 收发器将差分信号转换为TTL电平信号
3. 串口控制器读取TTL电平数据并解析，完成数据接收

1.5 关键补充知识点

• 终端电阻：总线两端需并联120Ω终端电阻，匹配总线特性阻抗，减少信号反射干扰
• 共地要求：所有总线上的设备必须共地，避免因地电位差导致通信异常
• 拓扑结构：推荐采用总线型拓扑，避免星形或树形连接（易造成信号衰减）
• 收发器选型：优先选择带短路保护、ESD防护功能的型号，提升工业环境适应性


---

二、MODBUS协议核心内容

2.1 MODBUS协议概述

MODBUS是一种面向工业控制的应用层协议，定义了设备间数据传输的规则与格式，无需依赖特定硬件层。其核心优势是简洁易懂、兼容性强，支持多种物理层实现（RS485、RS232、以太网等），其中“RS485+MODBUS”是最主流的组合。

核心架构特点

• 通信架构：采用一主多从模式，由一个主机（如PLC、工控机）主导通信，多个从机（如传感器、执行器）被动响应
• 协议分层：硬件层（如RS485）负责物理传输，软件层（MODBUS）负责数据解析，层级清晰易维护
• 传输核心：以“请求-响应”为通信逻辑，主机发起指令，被寻址的从机返回应答数据

2.2 主从模式详解

基本原则

• 主机唯一性：系统中仅允许一个主机，避免总线控制权冲突（区别于CAN总线的多主模式）
• 从机地址唯一性：每个从机需分配唯一地址（范围0~247），地址由硬件拨码或软件配置设定
• 广播地址特性：0号地址为广播地址，主机发送的广播指令所有从机均可接收，但从机无需回应（避免总线拥堵）

地址作用

• 精准寻址：主机通过地址字段指定目标从机，确保指令定向传输
• 避免冲突：从机仅响应匹配自身地址的指令，防止多从机同时应答
• 标识本质：地址是从机在总线上的“身份标识”，对应程序中的设备编号变量

2.3 串行传输模式

MODBUS基于RS485时支持两种串行传输模式，总线上所有设备必须统一模式参数（波特率、数据位、校验位等）。

1）RTU模式（远程终端单元模式）

• 数据格式：直接传输二进制/十六进制数据，无额外字符封装
• 传输效率：1字节数据对应8位传输，效率高（工业场景首选）
• 位序规则：字节内采用“先发低位、后发高位”的传输顺序
• 示例：发送数据0x03（二进制00000011），总线直接传输该8位二进制信号
• 调试特点：数据不可直接打印，需通过专业工具解析

2）ASCII模式（美国标准信息交换码模式）

• 数据格式：将每个字节拆分为两个ASCII字符传输（0_9、AF）
• 传输效率：1字节数据对应2字节ASCII码，传输量是RTU模式的2倍
• 示例：发送数据0x03，拆分为ASCII字符’0’（0x30）和’3’（0x33）后传输
• 核心优势：数据可直接打印（ASCII码32~126范围内），便于调试监控
• 适用场景：实验室学习、设备调试、对传输速率要求不高的场景

两种模式共性参数

• 波特率：常见9600bps、19200bps，需所有设备统一
• 数据位+校验位+停止位：默认8N1（8位数据位、无校验位、1位停止位），可按需配置

2.4 MODBUS功能码（关键补充）

功能码是MODBUS指令的核心，定义了主机对从机的操作类型，常用功能码如下：

• 01（0x01）：读取线圈状态（开关量输出，如继电器）
• 02（0x02）：读取离散输入状态（开关量输入，如传感器触点）
• 03（0x03）：读取保持寄存器（模拟量存储，如温度、压力数据）
• 04（0x04）：读取输入寄存器（模拟量输入，如AD采集数据）
• 05（0x05）：写单个线圈（控制单个开关量输出，如继电器吸合/断开）
• 06（0x06）：写单个保持寄存器（设置模拟量参数，如变频器频率）
• 16（0x10）：写多个保持寄存器（批量设置多个参数，提升效率）

2.5 数据帧完整格式（关键补充）

1）RTU模式数据帧

帧结构（按传输顺序）：地址码（1字节）→ 功能码（1字节）→ 数据区（N字节）→ CRC16校验码（2字节）

• 地址码：目标从机地址（0~247）
• 数据区：指令参数（如寄存器地址、数据长度）或应答数据
• CRC16校验：用于校验帧完整性，避免数据传输错误

2）ASCII模式数据帧

帧结构（按传输顺序）：起始符（‘:’）→ 地址码（2字节ASCII）→ 功能码（2字节ASCII）→ 数据区（2N字节ASCII）→ LRC校验码（2字节ASCII）→ 结束符（CR+LF）

• 起始符与结束符：用于帧边界识别
• LRC校验：基于帧内所有字符的异或运算，确保数据完整性

2.6 错误响应机制（关键补充）

当从机无法执行主机指令时（如地址错误、功能码不支持、数据越界），会返回错误响应帧：

• 响应格式：地址码（1字节）→ 错误功能码（原功能码最高位置1）→ 异常码（1字节）→ 校验码
• 常见异常码：01（非法功能码）、02（非法数据地址）、03（非法数据值）

---

三、MODBUS+RS485实操要点（补充）

3.1 接线规范

• 总线接线：所有设备的A+端相连、B-端相连，严禁交叉接线
• 终端电阻：仅在总线两端设备的A+与B-之间并联120Ω电阻，中间设备无需安装
• 线缆选择：采用屏蔽双绞线（RVSP），减少电磁干扰，线缆截面积建议≥0.75mm²

3.2 调试工具

• 硬件工具：USB转RS485模块（带收发使能控制）、万用表（测量总线电压）
• 软件工具：Modbus Poll（主机模拟）、Modbus Slave（从机模拟）、串口助手（原始数据监控）

3.3 常见问题排查

• 通信无响应：检查地址配置是否正确、接线是否松动、电源是否正常
• 数据错乱：确认所有设备的传输模式、波特率、校验位一致，检查终端电阻是否安装
• 偶尔丢包：排查总线距离是否超规、是否存在强电磁干扰（如变频器、电机）、线缆屏蔽层是否接地

MODBUS+RS485实操配置清单

一、常用设备及核心参数配置

1.1 设备分类与选型

设备类型	常见型号/规格	核心作用	注意事项
主机	工控机、PLC（如西门子S7-200）、单片机（STM32）	发起指令、控制从机	仅1台，需支持MODBUS主站模式
从机	传感器（温湿度、压力）、变频器（台达VFD）、继电器模块	接收指令、返回数据/执行动作	地址唯一（0-247），支持MODBUS从站模式
通信模块	USB转RS485（CH340芯片+MAX485）、TTL转RS485（SN75176）	实现主机/从机与RS485总线连接	需带收发使能（DE/RE）引脚，避免总线冲突
线缆	屏蔽双绞线（RVSP 2×0.75mm²）	传输差分信号	禁用平行线，屏蔽层需接地
终端电阻	120Ω 1/4W金属膜电阻	匹配总线阻抗，减少信号反射	仅总线两端设备需安装，中间设备不装
电源	DC 5V/12V/24V（根据设备需求）	给从机、通信模块供电	所有设备共地，避免地电位差

1.2 统一通信参数（必配，所有设备需一致）

参数类别	推荐配置	可选配置	说明
传输模式	RTU模式	ASCII模式	工业场景优先RTU（效率高），调试用ASCII
波特率	9600bps	4800bps、19200bps	速率越高传输越快，但抗干扰越弱
数据位+校验位	8位数据位+无校验	8位数据位+偶校验/奇校验	需所有设备统一，默认8N1（8数据+无校验+1停止位）
停止位	1位	2位	传输距离远时可设2位，提升稳定性

二、接线示意图与规范（文字可视化版）

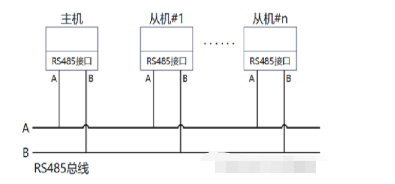

2.1 总线拓扑结构（仅支持“总线型”，禁用星形/树形）

[主机端设备]                [中间从机1]                [中间从机2]                [末端从机]
（如工控机+USB转485）       （如温湿度传感器）         （如继电器模块）           （如变频器）A+ ---------------------- A+ ---------------------- A+ ---------------------- A+|                          |                          |                          |B- ---------------------- B- ---------------------- B- ---------------------- B-|                          |                          |                          |屏蔽层 -------------------- 屏蔽层 -------------------- 屏蔽层 -------------------- 屏蔽层|                          |                          |                          |GND ---------------------- GND ---------------------- GND ---------------------- GND|                          |                          |                          |
[120Ω终端电阻]（仅主机端装）                          （中间设备不装）        [120Ω终端电阻]（仅末端装）

2.2 关键接线规则

1. 极性一致：所有设备的A+必须接总线A+，B-必须接总线B-，严禁交叉接线（交叉会导致完全无法通信）。
2. 终端电阻安装：仅在总线“最开头”（主机端）和“最结尾”（最后一个从机）的A+与B-之间并联120Ω电阻，中间设备无需安装（多装会导致总线负载过重）。
3. 屏蔽层接地：屏蔽层仅需单端接地（推荐主机端接地，从机端悬空），避免两端接地形成地环流，反而引入干扰。
4. 共地要求：所有设备的GND（电源地）必须用导线连接在一起，确保地电位一致（地电位差超过0.5V会导致通信异常）。

三、常用功能码调用示例（含RTU/ASCII帧格式）

以“读取温湿度传感器（从机地址1）的温度寄存器（地址0x0000）”和“控制变频器（从机地址2）的频率”为例，参数统一为：波特率9600bps、8N1。

3.1 示例1：读取保持寄存器（功能码03，读温度数据）

场景：从机地址1，读取寄存器0x0000~0x0000（1个寄存器，温度值）

传输模式	完整帧格式（十六进制/ASCII，按传输顺序）	各字段含义说明
RTU模式	01 03 00 00 00 01 C4 0B	01：从机地址 03：功能码（读保持寄存器） 00 00：起始寄存器地址 00 01：读取寄存器数量 C4 0B：CRC16校验码
ASCII模式	:0103000000017D\r\n	：（冒号）：起始符 01：地址（2位ASCII） 03：功能码（2位ASCII） 0000：起始地址（4位ASCII） 0001：数量（4位ASCII） 7D：LRC校验码（2位ASCII） \r\n：结束符

应答示例（RTU）：01 03 02 00 28 39 98

• 02：返回数据长度（2字节）
  00 28：温度值（十六进制0028=十进制40 → 温度40℃，具体需看传感器数据格式）
  39 98：CRC校验码

3.2 示例2：写单个保持寄存器（功能码06，设变频器频率）

场景：从机地址2，将频率寄存器（0x0001）设为50.0Hz（假设寄存器值=频率×10，即500→0x01F4）

传输模式	完整帧格式（十六进制/ASCII，按传输顺序）	各字段含义说明
RTU模式	02 06 00 01 01 F4 68 0B	02：从机地址 06：功能码（写单个寄存器） 00 01：目标寄存器地址 01 F4：写入数据（500） 68 0B：CRC校验码
ASCII模式	:0206000101F4A7\r\n	：（冒号）：起始符 02：地址（2位ASCII） 06：功能码（2位ASCII） 0001：目标地址（4位ASCII） 01F4：写入数据（4位ASCII） A7：LRC校验码 \r\n：结束符

应答示例（RTU）：02 06 00 01 01 F4 68 0B

• 从机正确执行后，返回与主机指令完全一致的帧（表示确认写入成功）

3.3 示例3：写多个保持寄存器（功能码16，批量设参数）

场景：从机地址3，批量设置2个寄存器（0x0002=220V，0x0003=5A，数据分别为0x00DC、0x0005）

传输模式	完整帧格式（十六进制）	各字段含义说明
RTU模式	03 10 00 02 00 02 04 00 DC 00 05 7A C8	03：从机地址 10：功能码（写多个寄存器） 00 02：起始地址 00 02：寄存器数量 04：数据总长度（2×2=4字节） 00 DC、00 05：写入数据 7A C8：CRC校验码

四、调试验证步骤（配套工具）

4.1 工具准备

• 硬件：USB转RS485模块（插主机USB口）、万用表（测总线电压）、杜邦线
• 软件：Modbus Poll（主机模拟，测从机数据）、Modbus Slave（从机模拟，测主机指令）、串口助手（看原始帧）

4.2 验证步骤

1. 接线检查：用万用表通断档测A+是否全通、B-是否全通，A+与B-是否短路（正常应不通）；用电压档测总线空闲时A+与B-电压差（正常应为0~0.5V）。
2. 参数配置：在Modbus Poll/Slave中设置：从机地址、功能码、寄存器地址、波特率8N1、RTU模式。
3. 发送指令：主机发送读取/写入指令，观察从机是否应答（Modbus Slave会显示“Received”，Modbus Poll会显示返回数据）。
4. 异常排查：若无应答，先检查地址/功能码是否正确，再测总线电压（发送时A+比B-高2~6V为正常），最后确认终端电阻是否装对。

五、常见问题解决方案

问题现象	可能原因	解决方案
完全无通信，无应答帧	1. A+/B-交叉接线 2. 从机地址错误 3. 电源未通	1. 重新核对接线极性 2. 确认从机实际地址 3. 检查设备电源指示灯
数据偶尔错乱/丢包	1. 无终端电阻 2. 屏蔽层未接地 3. 波特率过高	1. 在总线两端装120Ω电阻 2. 单端接地屏蔽层 3. 降低波特率至4800bps
从机返回错误帧（功能码最高位1）	1. 功能码不支持 2. 寄存器地址越界	1. 确认从机支持的功能码（查手册） 2. 核对寄存器地址范围（如从机仅支持0x0000~0x00FF）
总线电压异常（发送时<2V）	1. 线缆过长（超1200米） 2. 设备过多（超32个）	1. 增加RS485中继器 2. 拆分总线为多段，用中继器连接
