上位机与下位机（Host Computer/Slave Device）

news 2025/11/4 8:55:46

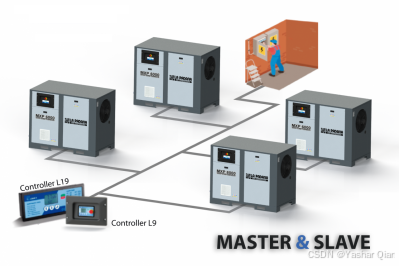

在这里插入图片描述

这是一个工业自动化和嵌入式系统中的概念。我们来简单地介绍一下“上位机”与“下位机”。

上位机（Host Computer）： 负责监控、管理、数据显示和发出指令的计算机（通常是PC、工控机、触摸屏等）。它是“大脑”和“指挥中心”。
下位机（Slave Device / Slave Computer）： 负责直接控制、驱动设备和采集数据的控制器（通常是PLC、单片机、ARM板卡等）。它是“四肢”和“感官”。

它们之间的关系可以类比为：

特征	上位机	下位机
角色定位	管理级、决策层	执行级、控制层
主要任务	状态监控、数据存储、人机交互、趋势分析、报警处理、下发指令	实时控制、信号采集、逻辑运算、驱动执行机构
硬件载体	工业计算机、商用PC、触摸屏、平板电脑、甚至手机/服务器	可编程逻辑控制器、单片机、DSP、ARM嵌入式板卡、智能仪表
软件环境	高级语言（C#, C++, Java, Python）、组态软件（WinCC, iFIX, 组态王）、Web技术	汇编语言、C/C++、梯形图、指令表、结构化文本（遵循IEC 61131-3标准）
系统特点	非实时或软实时，注重图形界面和数据处理能力	强实时性，要求高可靠性和稳定性，能应对恶劣工业环境
程序设计	偏重业务逻辑、数据库操作、网络通信、用户界面	偏重底层驱动、控制算法、时序逻辑、中断处理

上位机和下位机共同构成一个完整的控制系统，它们通过通信协同工作。

数据采集（下->上）：
- 下位机通过其I/O接口（数字量输入DI，模拟量输入AI）实时采集现场设备的数据，如传感器读数、开关状态、温度、压力等。
- 下位机对这些数据进行初步处理和打包。
数据传输：
- 下位机通过通信协议将打包好的数据发送给上位机。
- 常见的通信协议有：Modbus（最常用）、OPC UA（现代趋势）、Profibus、CAN、以太网TCP/IP、RS-232/485串口等。
数据处理与显示（上）：
- 上位机接收到数据后，进行解析。
- 在屏幕上以图形化的方式（如仪表盘、趋势曲线、数据表格、工艺流程图）展示整个系统的实时状态。
- 将数据存入数据库，进行历史查询、报表生成等。
指令下发（上->下）：
- 操作人员通过上位机的界面（点击按钮、输入设定值）发出控制命令。
- 上位机将这些命令按照通信协议编码，发送给指定的下位机。
执行控制（下）：
- 下位机解析收到的指令，通过其I/O接口（数字量输出DO，模拟量输出AO）执行相应操作，如启动电机、调节阀门开度、点亮指示灯等。

整个过程循环往复，形成一个闭环控制系统。

例1：智能温室大棚

下位机（单片机/PLC）：
- 连接着温度传感器、湿度传感器、光照传感器、土壤湿度传感器。
- 连接着执行机构：通风扇、加热器、补光灯、滴灌电磁阀。
- 实时读取传感器数据，并根据预设的逻辑（如温度高于30度自动开风扇）进行控制。
上位机（PC+组态软件）：
- 通过无线网络与所有下位机通信。
- 显示整个温室的平面图，实时显示各区域的温湿度曲线。
- 管理员可以在上位机上手动设定温度目标值，或查看历史数据报表。
- 当某个区域出现异常（如湿度太低），上位机弹出报警信息。

例2：工业机器人生产线

下位机（机器人控制器、PLC）：
- 控制机器人的每一个伺服电机，精确完成抓取、搬运、焊接等动作。
- 检测流水线上工件的位置（通过光电传感器）。
上位机（工控机）：
- 监控整个生产线的节拍、产量、设备状态（运行/停止/故障）。
- 下发生产任务（如今天生产A产品100件，B产品200件）。
- 记录每个产品的生产数据，实现质量追溯。

关系	描述
主从关系	通常以上位机为主，下位机为从。上位机发起请求，下位机响应。
协同关系	二者缺一不可，共同完成复杂的自动化任务。上位机管“看得见”的智能，下位机管“看不见”的可靠执行。
层次关系	构成了典型的控制系统的层次结构。在更复杂的系统中，可能存在多个下位机对应一个上位机，甚至多级的上位机系统（如车间监控中心->工厂云平台）。

简单来说，上位机是“面子”，负责好看和决策；下位机是“里子”，负责实干和稳定。 理解了它们的区别与联系，就掌握了自动化系统架构的核心。
