详细GD32F103的FreeRTOS移植含常见错误

news 来源：原创 2025/6/8 20:13:46

目录

1、FreeRTO官方源码获取

2、新建相关文件夹

3、复制相关文件

4、文件加入到工程

5、DEBUG工程适配

1、FreeRTO官方源码获取

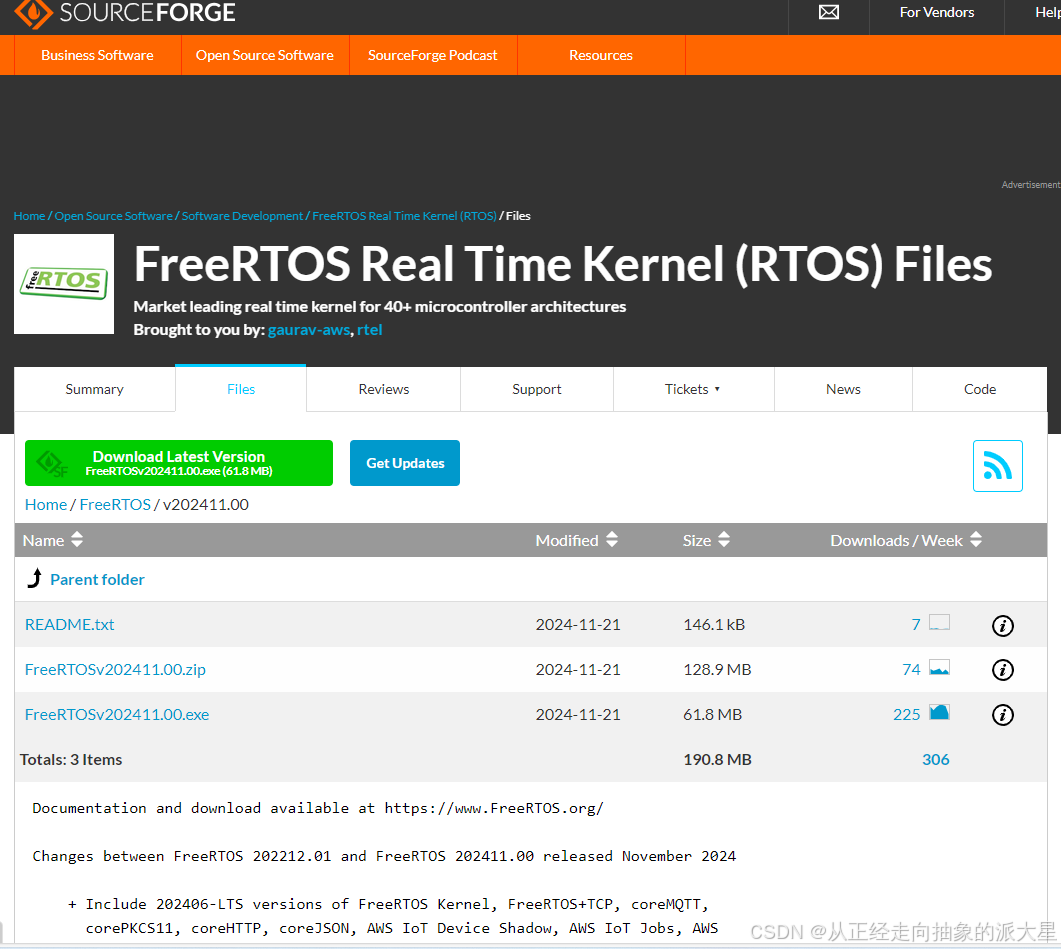

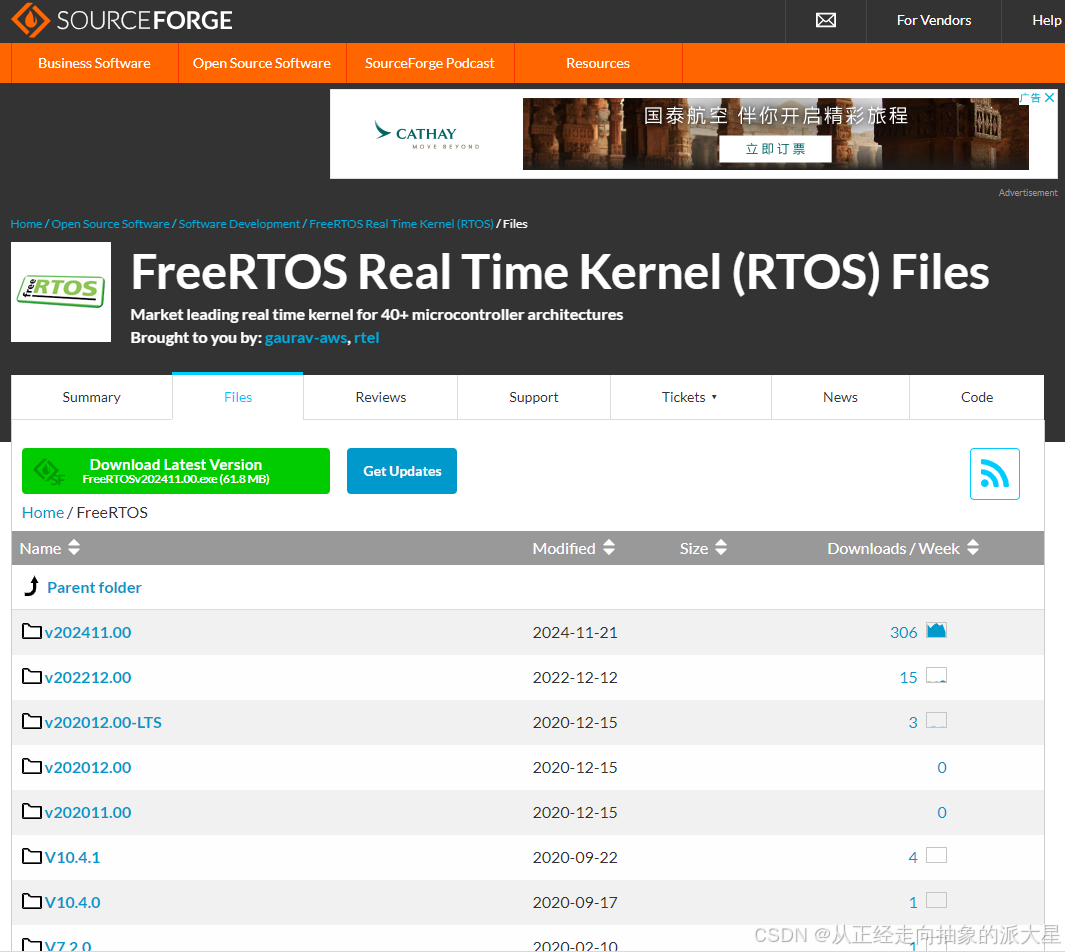

FreeRTOS源码的官方下载地址： FreeRTOS官方下载链接。

选择你需要的版本：我这选择的是最新版本即202411。

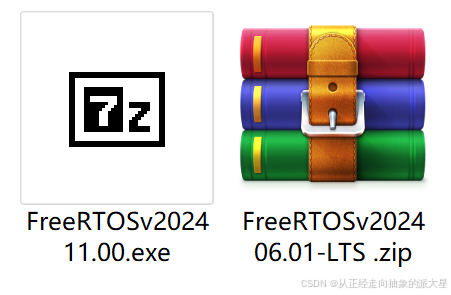

这里有三个文件，其中我们可以下载ZIP也可以下载EXE的。

下载一个即可，运行EXE或者解压ZIP均会获得源码

在官方源码文件夹中，主要包含两个目录：FreeRTOS 和 FreeRTOS-Plus。其中，FreeRTOS 文件夹是移植过程中需要重点关注的部分，它包含了 FreeRTOS 内核的源码以及各种 Demo 例程。而 FreeRTOS-Plus 文件夹则包含了一些第三方扩展组件，通常在移植过程中不会使用。

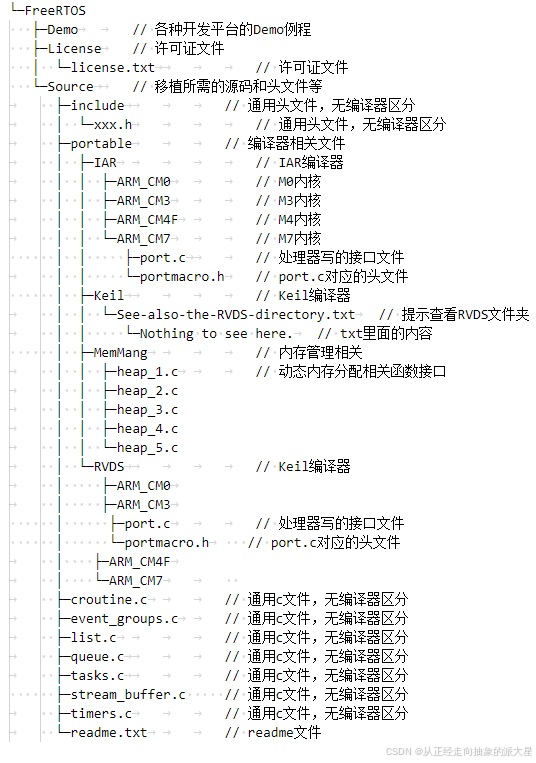

打开 FreeRTOS 文件夹后，可以看到其中主要包含以下三个子文件夹。以下是主要文件夹和文件的文件树结构总结：

2、新建相关文件夹

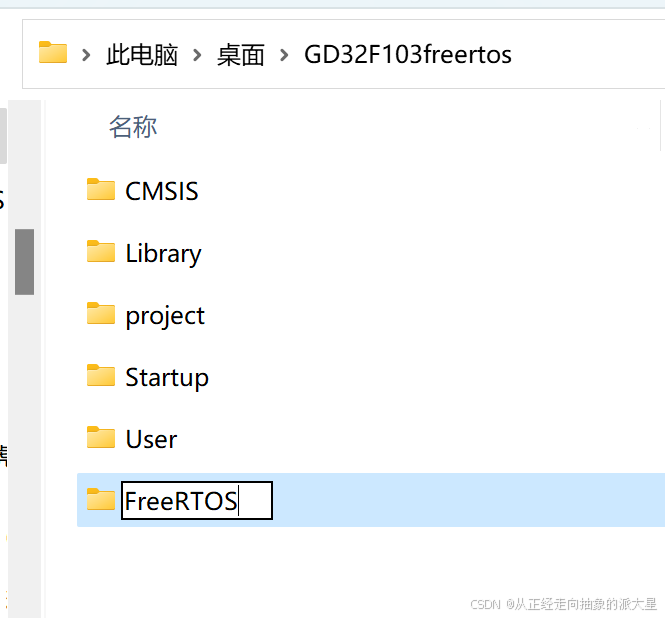

打开GD32F103的例程，并在其新建FreeRTOS文件夹。

打开FreeRTOSv202411.00\FreeRTOS\Source文件夹，

3、复制相关文件

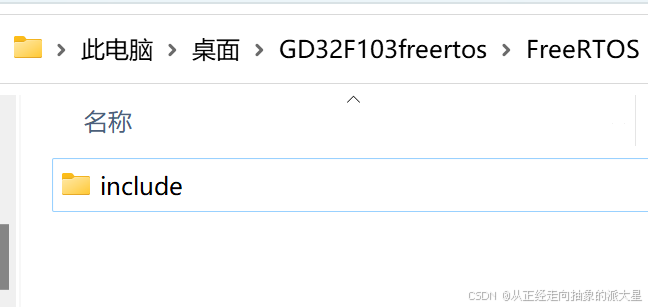

（1）将include文件夹复制到GD32F103freertos\FreeRTOS

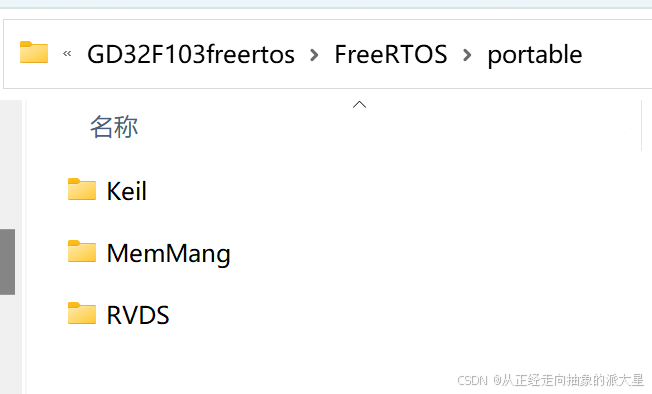

（2）在GD32F103freertos\FreeRTOS下新建portable文件夹，并将FreeRTOSv202411.00\FreeRTOS\Source\portable下的Keil、MemMang、RVDS复制到GD32F103freertos\FreeRTOS\portable

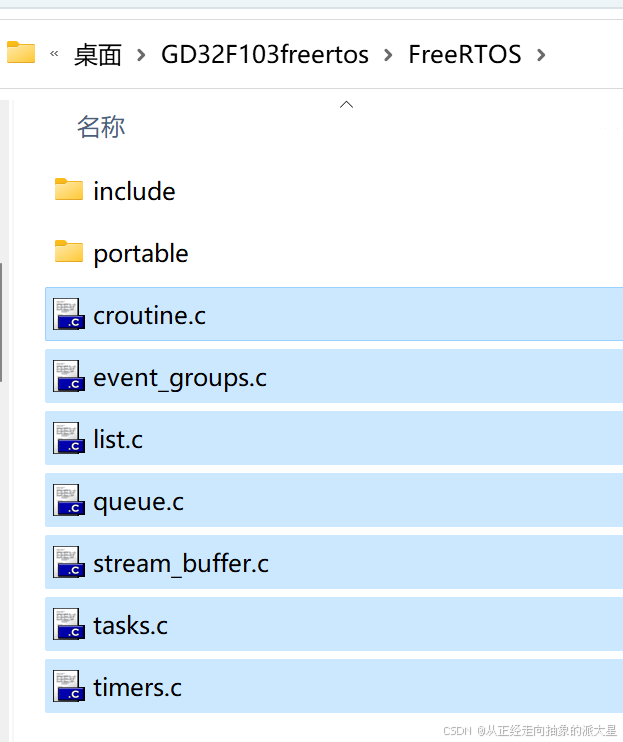

（3）将FreeRTOSv202411.00\FreeRTOS\Source下的使用.c文件复制到GD32F103freertos\FreeRTOS。注意FreeRTOS版本不同所对应的.c文件数量不同。

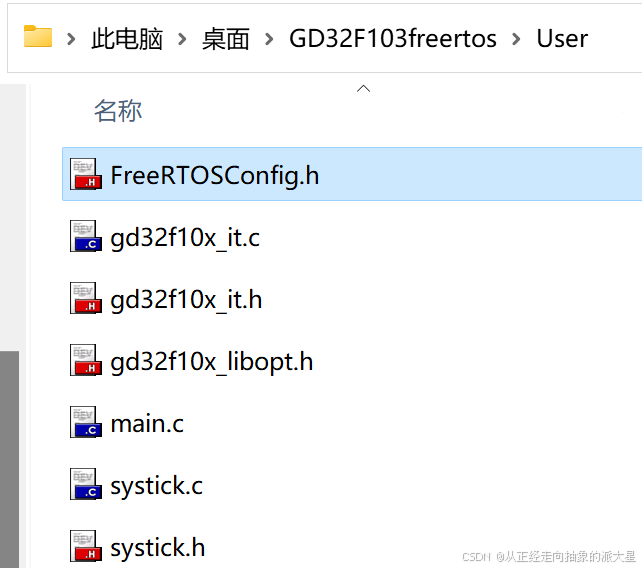

将FreeRTOSv202411.00\FreeRTOS\Demo\CORTEX_STM32F103_Keil下的FreeRTOSConfig.h复制到GD32F103freertos\User下

4、文件加入到工程

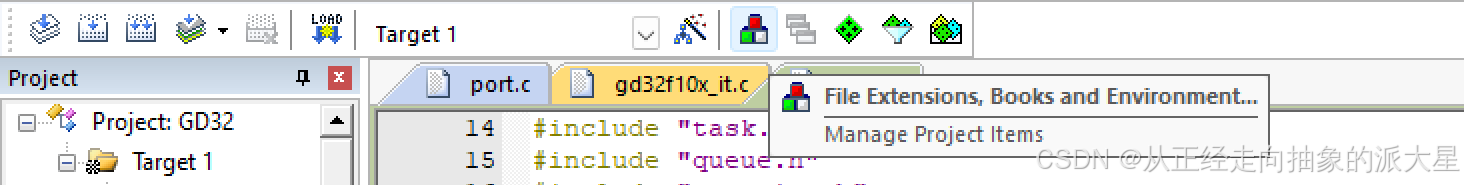

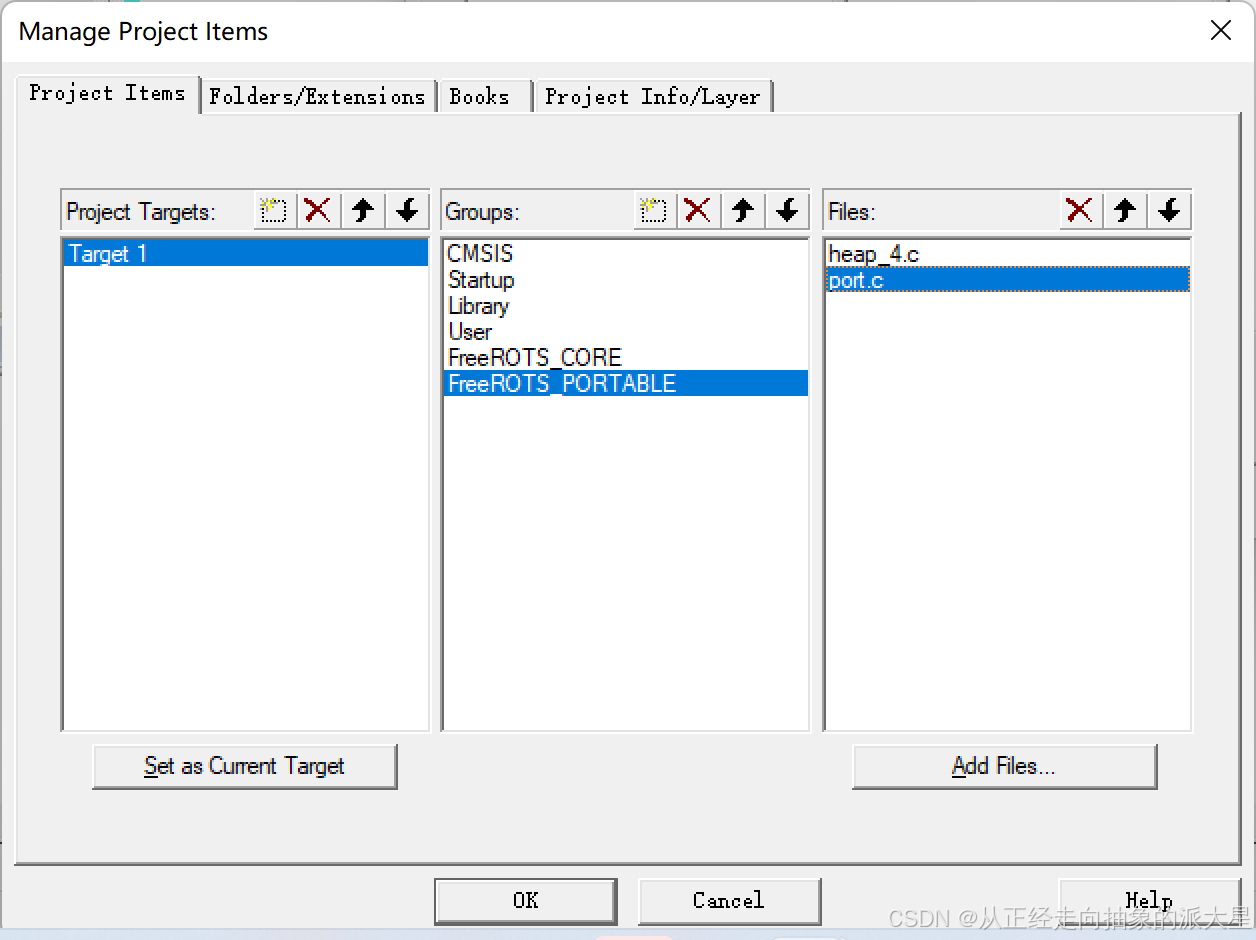

打开工程，点击文件管理

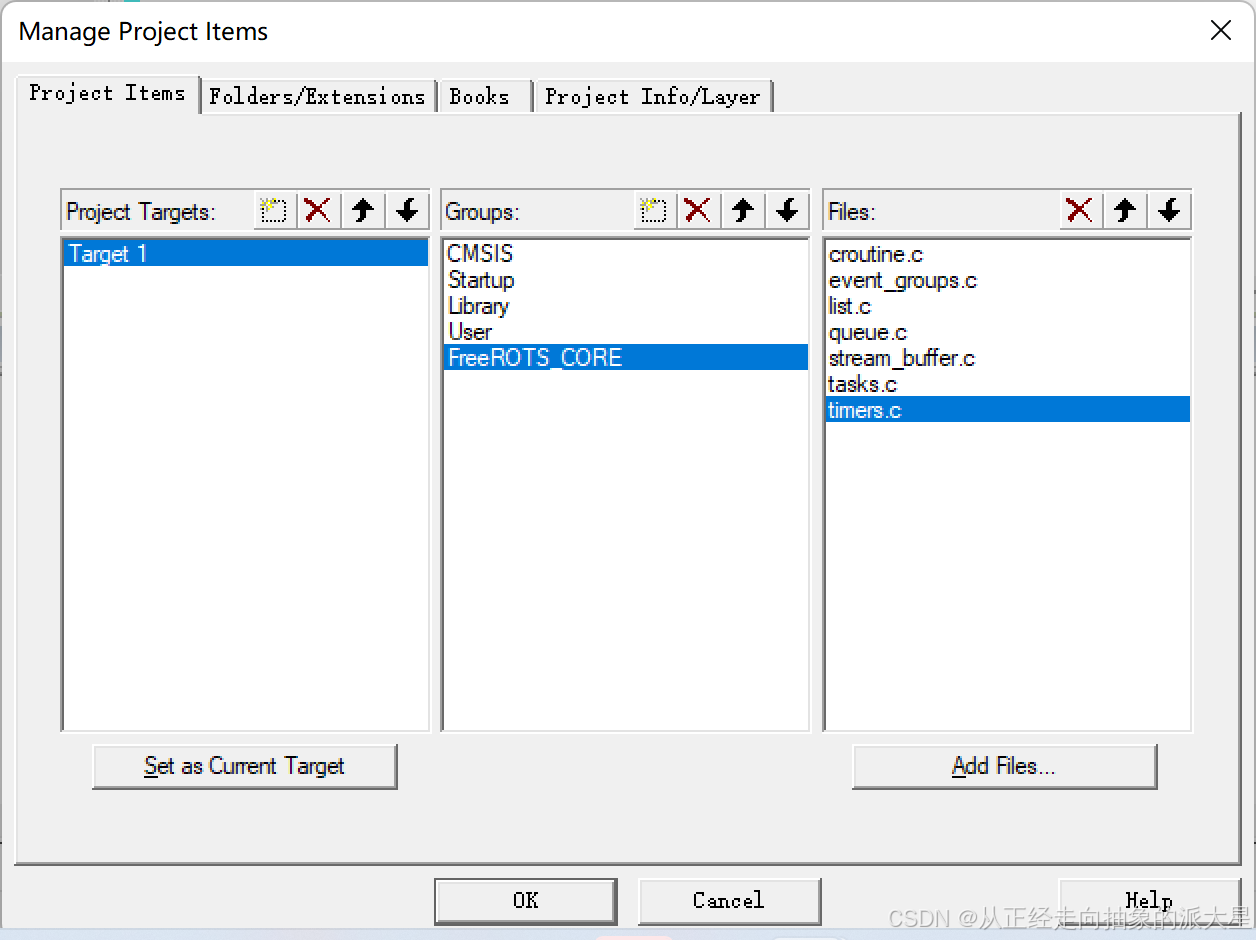

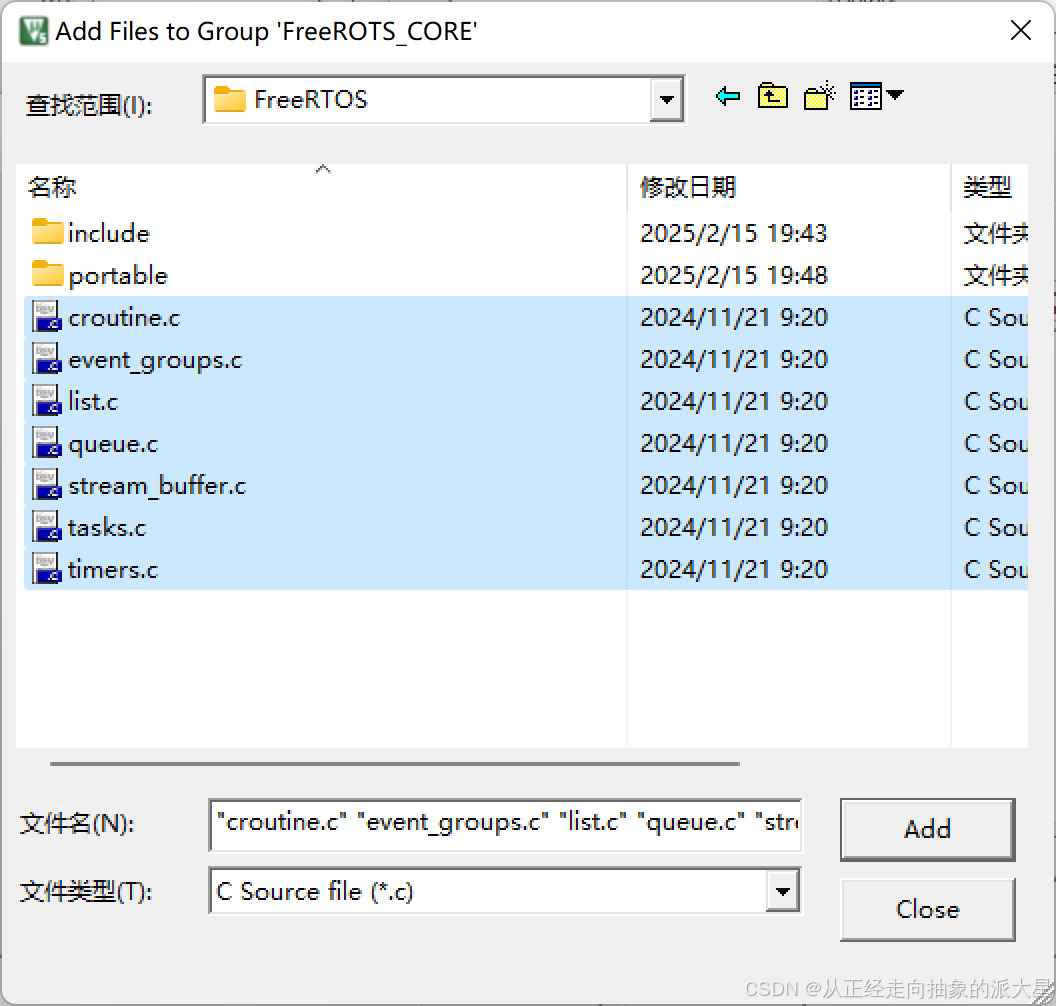

新建FreeROTS_CORE，并将GD32F103freertos\FreeRTOS下的使用.c添加到其中

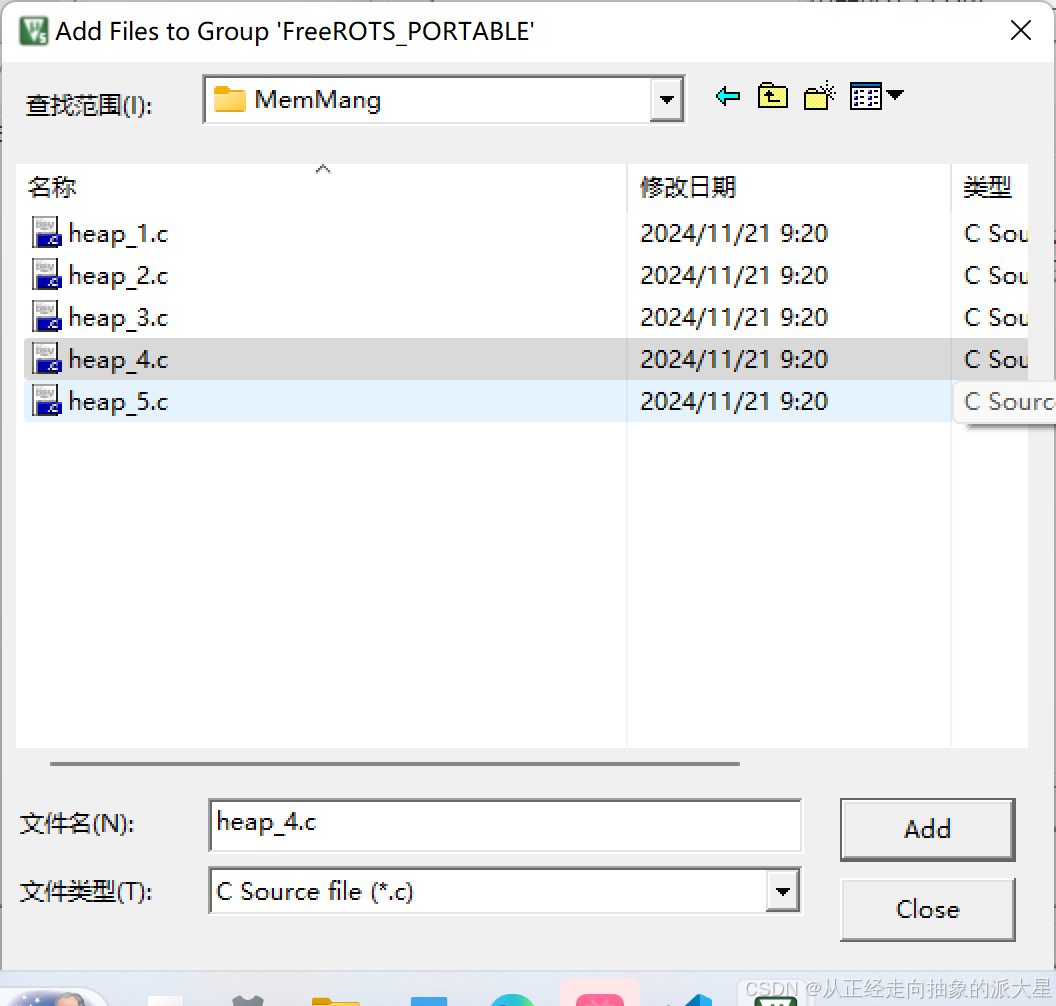

再新建FreeROTS_PORTABLE，选择GD32F103freertos\FreeRTOS\portable\MemMang所需的内存管理方案

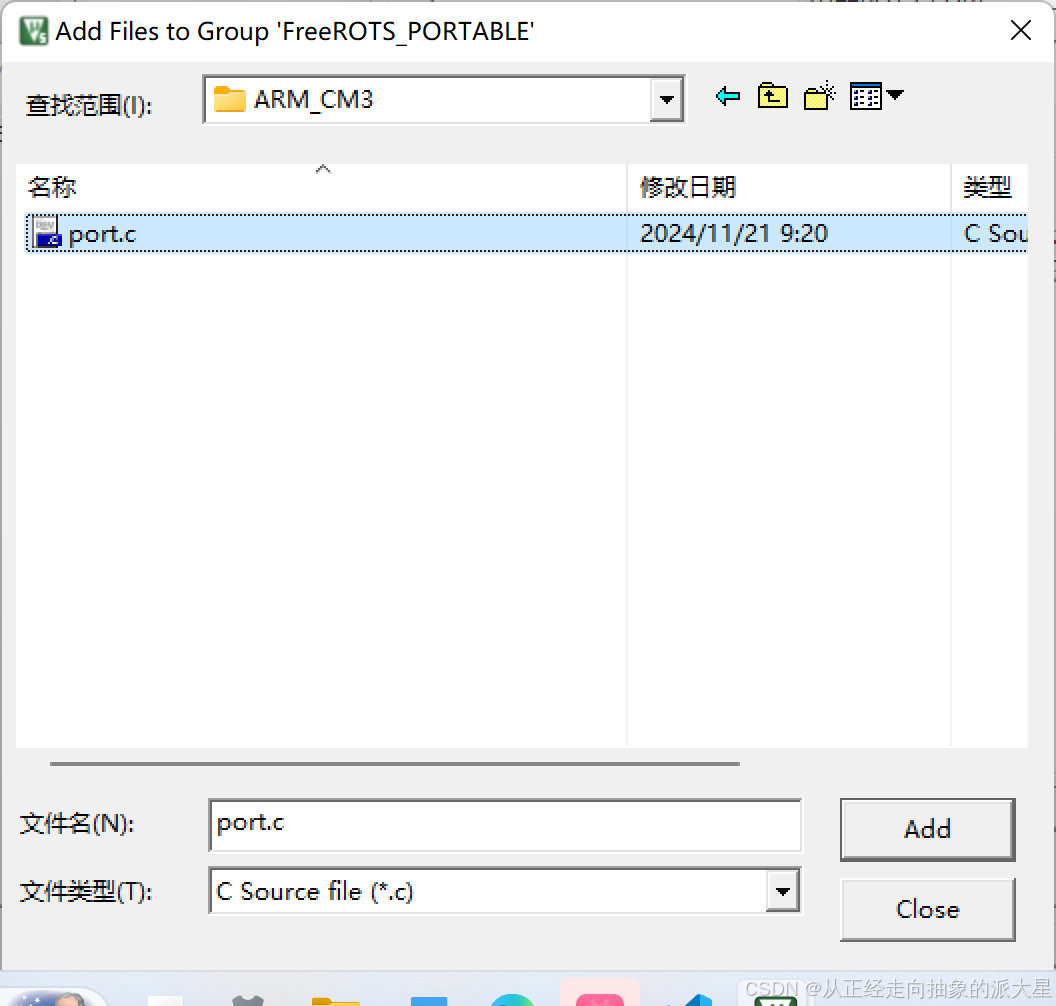

所对应的芯片型号GD32F103freertos\FreeRTOS\portable\RVDS\ARM_CM3添加到其中。

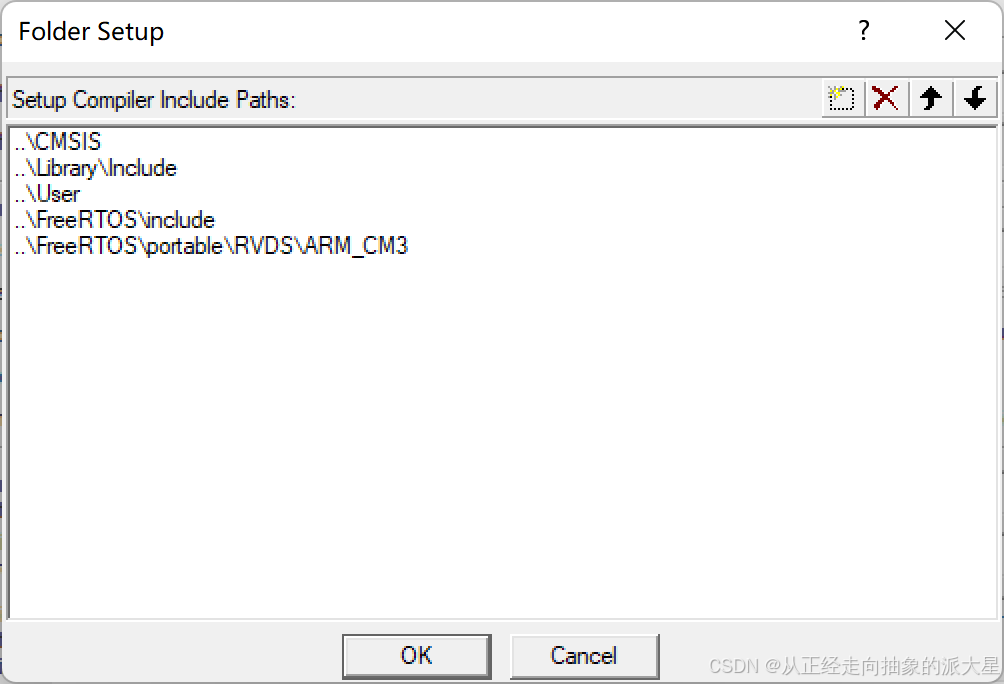

添加头文件地址

5、DEBUG工程适配

编写测试代码main.c文件


#include "gd32f10x.h"
#include "gd32f10x_libopt.h"
#include "systick.h"
#include <stdio.h>
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"
#include "croutine.h"
#include "portmacro.h"

//任务优先级
#define START_TASK_PRIO		1
//任务堆栈大小
#define START_STK_SIZE 		128
//任务句柄
TaskHandle_t StartTask_Handler;
//任务函数
void start_task(void *pvParameters);
//任务优先级
#define LED0_TASK_PRIO		2
//任务堆栈大小
#define LED0_STK_SIZE 		128
//任务句柄
TaskHandle_t LED0Task_Handler;
//任务函数
void led0_task(void *pvParameters);

//任务优先级
#define LED1_TASK_PRIO		3
//任务堆栈大小
#define LED1_STK_SIZE 		128
//任务句柄
TaskHandle_t LED1Task_Handler;
//任务函数
void led1_task(void *pvParameters);

int main(void)
{
		rcu_apb2_clock_config(RCU_APB2_CKAHB_DIV1);//设置主频108M(#define __SYSTEM_CLOCK_108M_PLL_HXTAL         (uint32_t)(108000000)),8M外部晶振  (#define HXTAL_VALUE    ((uint32_t)8000000))
		systick_config();//配置1ms SysTick
		rcu_periph_clock_enable(RCU_AF);//AF时钟使能

		gpio_pin_remap_config(GPIO_SWJ_NONJTRST_REMAP, ENABLE);//下载口NJTRST引脚当做普通I/O口
		rcu_periph_clock_enable(RCU_GPIOB);//GPIOB时钟打开
		gpio_init(GPIOB, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_4);//PB4配置成输出

			rcu_periph_clock_enable(RCU_GPIOB);//GPIOB时钟打开
		gpio_init(GPIOB, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_5);//PB4配置成输出

	//创建开始任务
    xTaskCreate((TaskFunction_t )start_task,            //任务函数
                (const char*    )"start_task",          //任务名称
                (uint16_t       )START_STK_SIZE,        //任务堆栈大小
                (void*          )NULL,                  //传递给任务函数的参数
                (UBaseType_t    )START_TASK_PRIO,       //任务优先级
                (TaskHandle_t*  )&StartTask_Handler);   //任务句柄
    vTaskStartScheduler();          //开启任务调度
}

//开始任务任务函数
void start_task(void *pvParameters)
{
    taskENTER_CRITICAL();           //进入临界区
    //创建LED0任务
    xTaskCreate((TaskFunction_t )led0_task,
                (const char*    )"led0_task",
                (uint16_t       )LED0_STK_SIZE,
                (void*          )NULL,
                (UBaseType_t    )LED0_TASK_PRIO,
                (TaskHandle_t*  )&LED0Task_Handler);
    //创建LED1任务
    xTaskCreate((TaskFunction_t )led1_task,
                (const char*    )"led1_task",
                (uint16_t       )LED1_STK_SIZE,
                (void*          )NULL,
                (UBaseType_t    )LED1_TASK_PRIO,
                (TaskHandle_t*  )&LED1Task_Handler);
    vTaskDelete(StartTask_Handler); //删除开始任务
    taskEXIT_CRITICAL();            //退出临界区
}

//LED0任务函数
void led0_task(void *pvParameters)
{
    while(1)
    {

        gpio_bit_set(GPIOB, GPIO_PIN_4);
		vTaskDelay(500);
        gpio_bit_reset(GPIOB, GPIO_PIN_4);
        vTaskDelay(500);
    }
}

//LED1任务函数
void led1_task(void *pvParameters)
{
    while(1)
    {
			gpio_bit_set(GPIOB, GPIO_PIN_5);
			vTaskDelay(800);
			gpio_bit_reset(GPIOB, GPIO_PIN_5);
			vTaskDelay(800);
    }
}

打开"FreeRTOSConfig.h"进行如下更改：

#define configCPU_CLOCK_HZ			SystemCoreClock
#define vPortSVCHandler SVC_Handler
#define xPortPendSVHandler PendSV_Handler

进行编译后：：

报错： No space in execution regions with ...

原因：空间不够

解决：打开"FreeRTOSConfig.h"进行如下更改，将栈空间减小

//#define configTOTAL_HEAP_SIZE		( ( size_t ) ( 17 * 1024 ) )
#define configTOTAL_HEAP_SIZE		( ( size_t ) ( 2 * 1024 ) )

报错：Symbol SVC_Handler multiply defined (by port.o and gd32f10x_it.o).
            Symbol PendSV_Handler multiply defined (by port.o and gd32f10x_it.o).

原因：函数被多处定义（需要调用FreeRTOS的函数舍去源码的相关函数）

解决：打开gd32f10x_it.c，注释如下函数

//void SVC_Handler(void)
//{
//}


//void PendSV_Handler(void)
//{
//}

报错：identifier "SystemCoreClock" is undefined

原因：未找到SystemCoreClock定义（这是系统时钟，RTOS需要调用，要指明它在何处）

解决：打开"FreeRTOSConfig.h"添加如下代码

#if defined(__ICCARM__) || defined(__CC_ARM) || defined(__GNUC__)
 #include <stdint.h>
 extern uint32_t SystemCoreClock;
#endif

报错：Undefined symbol vApplicationIdleHook (referred from tasks.o).
          Undefined symbol vApplicationTickHook (referred from tasks.o).

         Undefined symbol vApplicationMallocFailedHook (referred from heap_4.o).

         Undefined symbol vApplicationStackOverflowHook (referred from tasks.o).

原因：相关钩子函数为找到

解决：打开"FreeRTOSConfig.h"进行如下更改

#define configUSE_IDLE_HOOK	  	0   //1
#define configUSE_TICK_HOOK		0   //1
#define configUSE_MALLOC_FAILED_HOOK	0 //1
#define configCHECK_FOR_STACK_OVERFLOW	0 //2

当解决上面错误是，出现了无报错无警告，但是调度器开启失败的情况，这是可能是因为滴答定时器相关配置出现了问题。

让我们打开gd32f10x_it.c对SysTick_Handler函数注释，在main.c文件中添加如下代码

//void SysTick_Handler(void)
//{
//    delay_decrement();
//}




#include "FreeRTOS.h"
#include "task.h"
extern void xPortSysTickHandler(void);
void SysTick_Handler(void)
{
    if (xTaskGetSchedulerState() != taskSCHEDULER_NOT_STARTED) {
        xPortSysTickHandler();
    }
}

注意此函数是滴答定时器的中断服务函数
FreeRTOS的心跳就是由滴答定时器产生的，根据FreeRTOS的系统时钟节拍设置好滴答定时器的周期，这样就会周期触发滴答定时器中断了。在滴答定时器中断服务函数中调用FreeRTOS的API函数。

报错：.Undefined symbol xTaskGetSchedulerState

原因：未显式启用 xTaskGetSchedulerState() 函数

解决：打开"FreeRTOSConfig.h"添加如下代码

#define INCLUDE_xTaskGetSchedulerState 1

//或者加入如下代码：
/*
#define configUSE_TIMERS				1
#define configTIMER_TASK_PRIORITY		( 2 )
#define configTIMER_QUEUE_LENGTH		10
#define configTIMER_TASK_STACK_DEPTH	( configMINIMAL_STACK_SIZE * 2 )
*/

最后，编译、烧入、运行，成功移植！
