【OMCI实践】ONT上线过程的omci消息（九）
引言
在前四篇文章中，主要介绍了ONT上线过程的OMCI交互的第一、二、三个阶段omci消息，从第五篇开始介绍第四个阶段，OLT下发配置到ONT。前三个阶段，每个厂商OLT和ONT都遵循相同标准，OMCI的交换过程大同小异。但第四个阶段，下发的OMCI消息跟OLT的型号、ONT的配置强相关，甚至相同ONT配置，相同厂商的OLT不同的GPON板卡，OMCI消息都有可能不同，本系列以Nokia的7360局端为例，介绍OLT会下发那些配置到ONT，仅供大家参考。

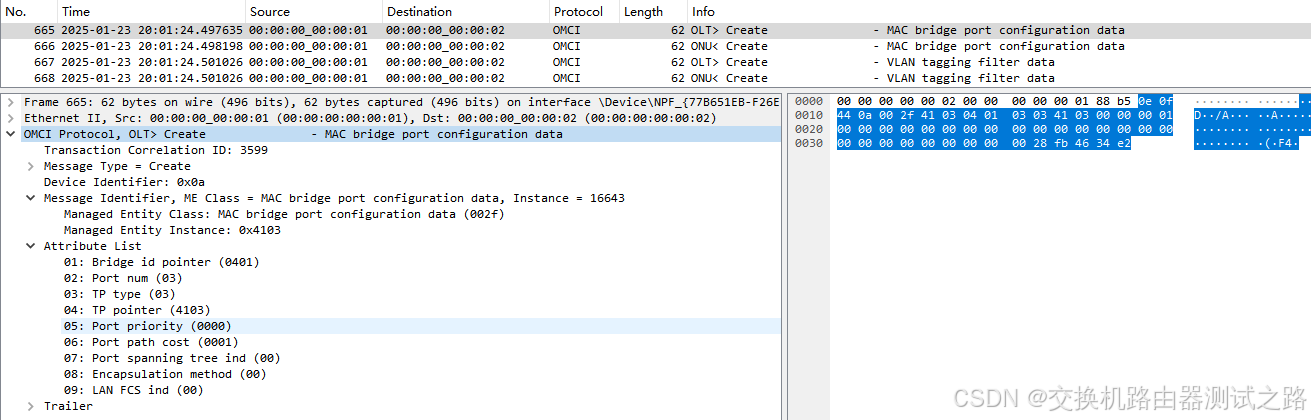

MAC bridge port configuration data（create，0x4103）
Message Type = Create
Managed Entity Class: MAC bridge port configuration data (002f)
该受管实体用来组织和记录与桥接端口相关的数据。
Managed Entity Instance: 0x4103
Attribute List
01: Bridge id pointer (0401)
桥标识指针：该属性指示MAC桥控制端口。该属性指向MAC桥业务描述文件的实例。
02: Port num (03)
端口数目：该属性提供了端口数目。在某个特定的桥的所有端口中，该属性必须是唯一的。
03: TP type (03)
TP类型：该属性指示了和桥端口关联的终结点类型。有效值如下：
——1：Physical path termination point Ethernet UNI；
——2：Interworking VCC termination point；
——3：802.1p mapper service profile；
——4：IP host config data；
——5：GEM interworking termination point；
——6：Multicast GEM interworking termination point；
——7：Physical path termination point xDSL UNI part 1；
——8：Physical path termination point VDSL UNI；
——9：Ethernet flow termination point；
——10：Physical path termination point 802.11 UNI。
04: TP pointer (4103)
TP指针：该属性指向和MAC桥端口关联的终结点，TP类型属性指示了终结点类型。该属性包含实例ID（ME ID）。当TP类型是VDSL或xDSL时，最高位2个比特可用于指示承载通道。
05: Port priority (0000)
06: Port path cost (0001)
07: Port spanning tree ind (00)
08: Encapsulation method (00)
09: LAN FCS ind (00)
Trailer

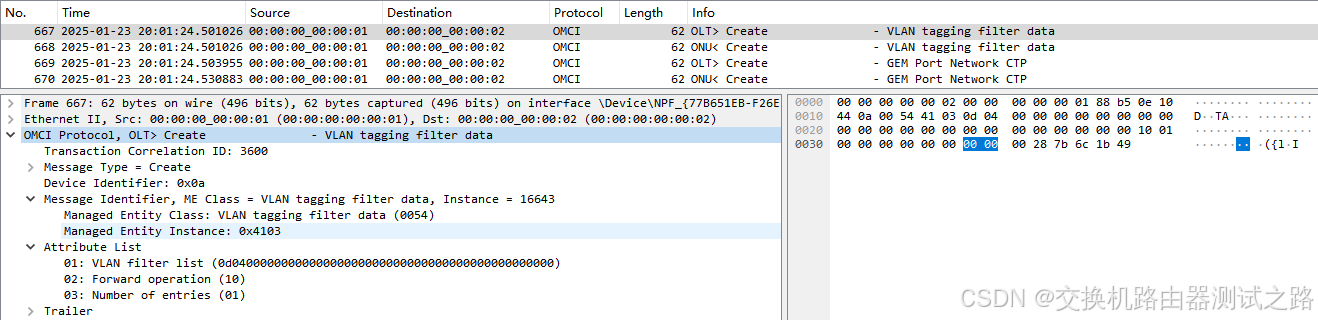

VLAN tagging filter data（create，0x4103）
Message Type = Create
Managed Entity Class: VLAN tagging filter data (0054)
该受管实体组织与VLAN标记相关的数据
Managed Entity Instance: 0x4103
受管实体ID：该属性为受管实体的每个实例提供了唯一编号。通过使用相同的ID，该受管实体隐含链接到MAC bridge port configuration data ME。
Attribute List
01: VLAN filter list (0d0400000000000000000000000000000000000000000000)，用户优先级和CFI为0，Vlan ID是3332
VLAN过滤表：该属性列出了用于桥端口的TCI值。TCI值（包括用户优先级，CFI和VID）用2字节表示。该属性共支持12个VLAN表项，前N个有效，N是实际的表项数目。
02: Forward operation (10)
03: Number of entries (01)
Trailer

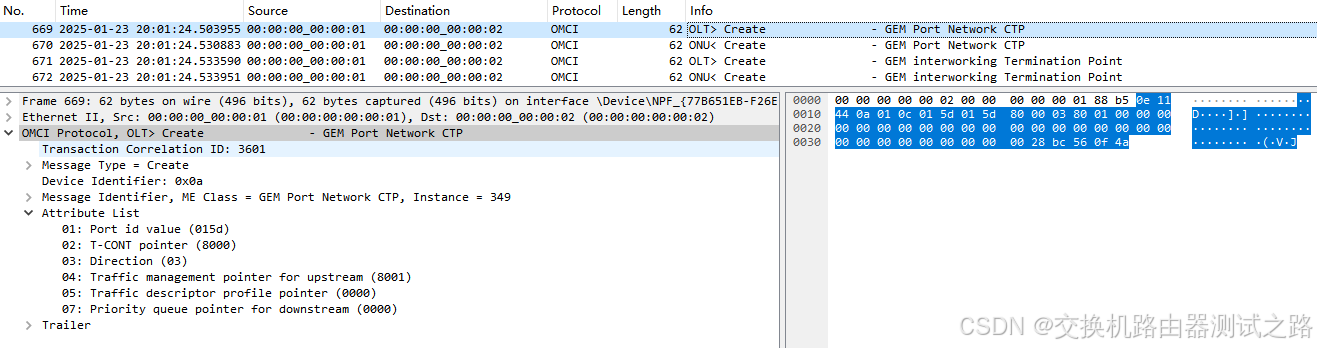

GEM Port Network CTP（create，0x015d）
Message Type = Create
Managed Entity Class: GEM Port Network CTP (010c)
该受管实体用来表示GEM端口在ONT上的终结。该受管实体汇聚了连接功能（从网络观点来看），告警功能（从网元角度）以及人工操作（从追踪的角度）。
Managed Entity Instance: 0x015d
Attribute List
01: Port id value (015d)
portID值：该属性是与GEM port network CTP ME关联的GEM端口ID。
02: T-CONT pointer (8000)
03: Direction (03)
方向：该属性用于识别GEM 端口是否用于UNI-至-ANI（1），ANI-至-UNI（2），或双向连接（3）。
04: Traffic management pointer for upstream (8001)
上行流量管理指针：如果ONT-G ME的流量管理选项属性值为0（优先级受控）或者属性值为2（优先级和速率受控），则该指针表示为GEM port network CTP ME服务的priority queue-G ME。如果ONT-G ME的流量管理选项属性值为1（速率受控），则该属性冗余指向为GEM port network CTP ME服务的T-CONT ME。
05: Traffic descriptor profile pointer (0000)
07: Priority queue pointer for downstream (0000)
Trailer
GEM interworking Termination Point（create， 0x015d）
Message Type = Create
Managed Entity Class: GEM interworking Termination Point (010a)
该受管实体的实例表示ONT中的一个点，在该点产生业务（如CES、IP）或物理层结构（如，nx64kbit/s/E1/E3/以太网）到GEM层的交互。在该点可将比特流封装成GEM帧（如以太网），或从GEM帧中重新构造比特流。
Managed Entity Instance: 0x015d
Attribute List
01: GEM port network CTP connectivity pointer (015d)
GEM port network CTP连接指针：该属性指向GEM port network CTP的一个实例。
02: Interworking option (05)
交互选项：该属性用于标识交互的非GEM类型的功能，具体选项如下：
——0：非结构化 TDM；
——1：MAC 桥 LAN；
——2：预留；
——3：IP 数据业务；
——4：视频回传通道；
——5：802.1P 映射器；
——6：下行广播。
03: Service profile pointer (4103)
业务描述文件指针：该属性指向一个service profile实例，可指向的service profile类型如下：
——CES service profile-G，如果交互选项=0；
——MAC bridge service profile，如果交互选项=1；
——IP router service profile，如果交互选项=3；
——Video return path service profile，如果交互选项=4；
——802.1p mapper service profile，如果交互选项=5；
空指针，如果交互选项=6。
04: Interworking termination point pointer (0000)
07: GAL profile pointer (0001)

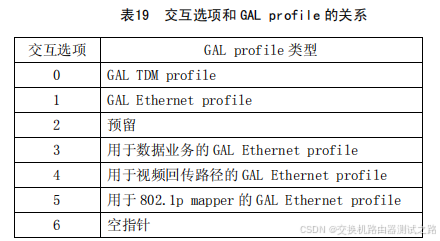

GAL profile指针：该属性指向GAL profile ME实例。交互选项和GAL profile的关系见表19

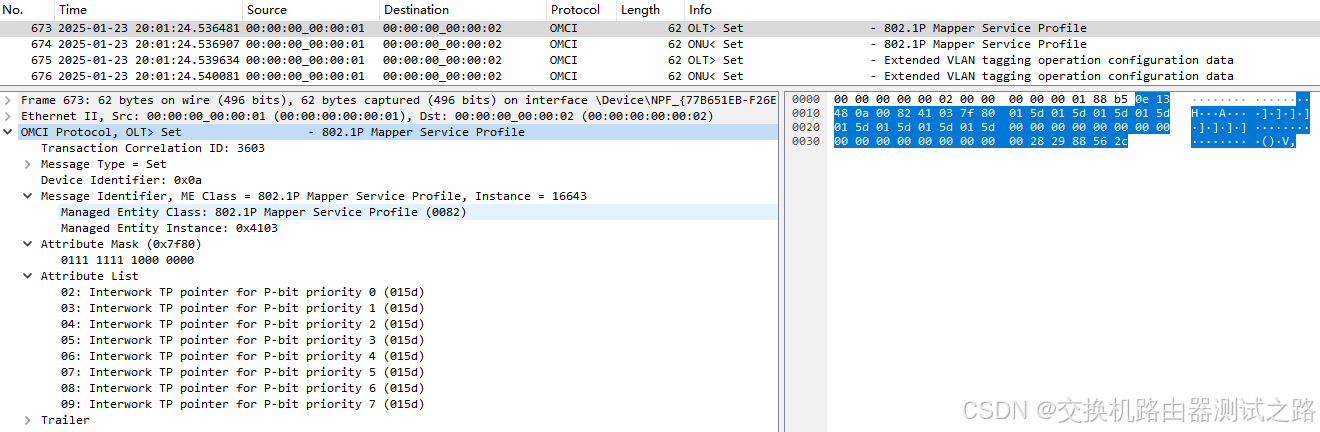

802.1P Mapper Service Profile（set，0x4103）
Message Type = Set
Managed Entity Class: 802.1P Mapper Service Profile (0082)
该受管实体把802.1p优先级标记帧的优先级关联到特定连接上。该受管实体的操作仅影响上行帧。
Managed Entity Instance: 0x4103
Attribute List
02: Interwork TP pointer for P-bit priority 0 (015d)
03: Interwork TP pointer for P-bit priority 1 (015d)
04: Interwork TP pointer for P-bit priority 2 (015d)
05: Interwork TP pointer for P-bit priority 3 (015d)
06: Interwork TP pointer for P-bit priority 4 (015d)
07: Interwork TP pointer for P-bit priority 5 (015d)
08: Interwork TP pointer for P-bit priority 6 (015d)
09: Interwork TP pointer for P-bit priority 7 (015d)
上列8个属性指向与规定P-bit值关联的GEM interworking termination point ME。空指针0xFFFF表示相关优先级的帧要被丢弃。

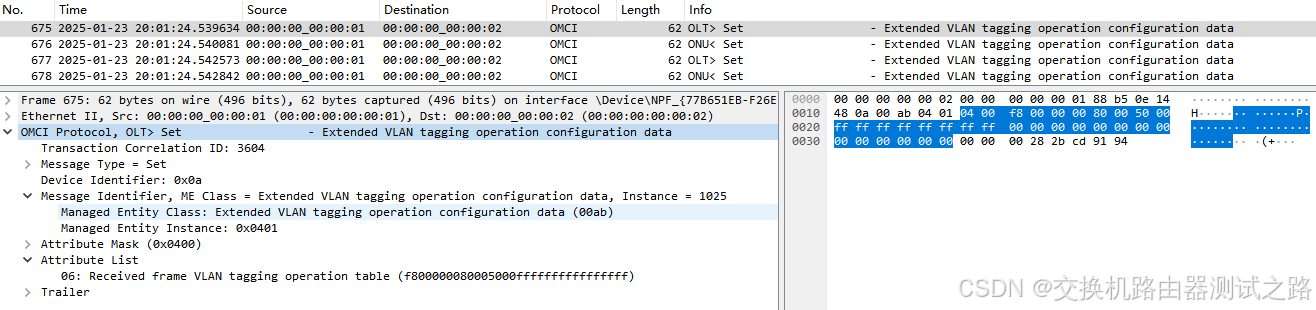

Extended VLAN tagging operation configuration data（set，0x0401）
Message Type = Set
Managed Entity Class: Extended VLAN tagging operation configuration data (00ab)
Managed Entity Instance: 0x0401
Attribute List
06: Received frame VLAN tagging operation table (f800000080005000ffffffffffffffff)
06: Received frame VLAN tagging operation table (f800000086825000403f000000086822)
06: Received frame VLAN tagging operation table (f8000000f6825000003f000000006822)
06: Received frame VLAN tagging operation table (f800000080005000403f000000086822)

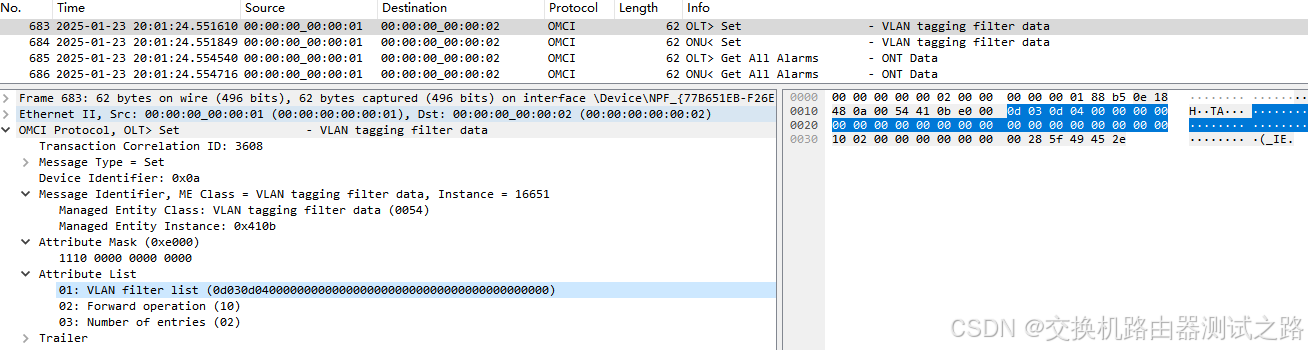

VLAN tagging filter data（set，0x410b）
Message Type = Set
Managed Entity Class: VLAN tagging filter data (0054)
该受管实体组织与VLAN标记相关的数据。
Managed Entity Instance: 0x410b
Attribute List
01: VLAN filter list (0d030d040000000000000000000000000000000000000000)，VLAN 3331，VLAN 3332
VLAN过滤表：该属性列出了用于桥端口的TCI值。TCI值（包括用户优先级，CFI和VID）用2字节表示。该属性共支持12个VLAN表项，前N个有效，N是实际的表项数目。
02: Forward operation (10)
03: Number of entries (02)
Trailer
4、ONT上报告警

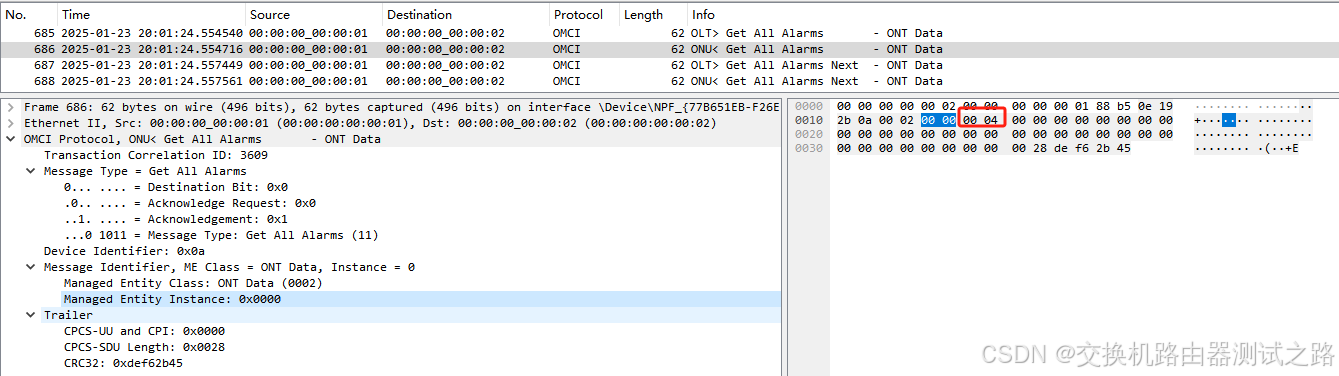

OLT通过ONT Data下发Get All Alarms操作，要求ONT上报自身的告警
ONT回复告知4个告警信息要上报

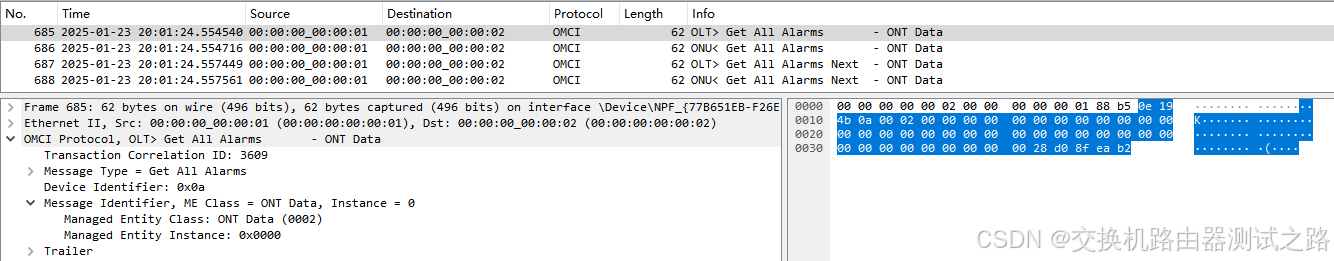

在实例ID 0x0000后的两个字节表示需要上报的告警数目，如下图是0x0004，即有四个告警需要上报

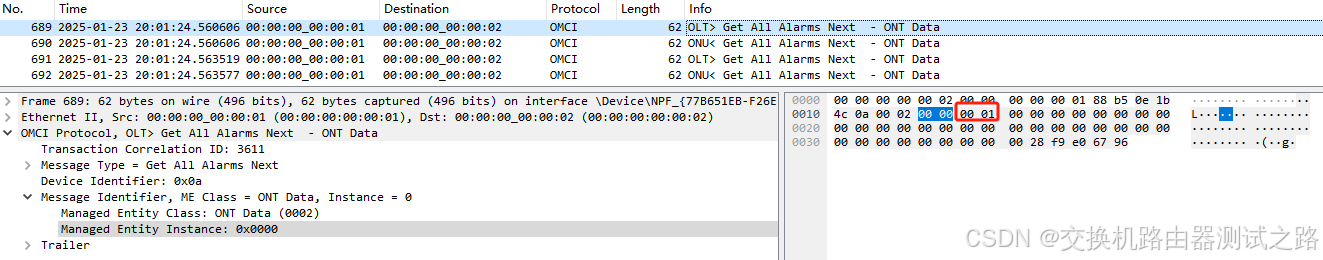

OLT下发Get All Alarm Next，要求ONT上报指定编号的告警
在实例ID 0x0000后的两个字节表示需要上报的告警编号，如下图是0x0000，即第0个告警

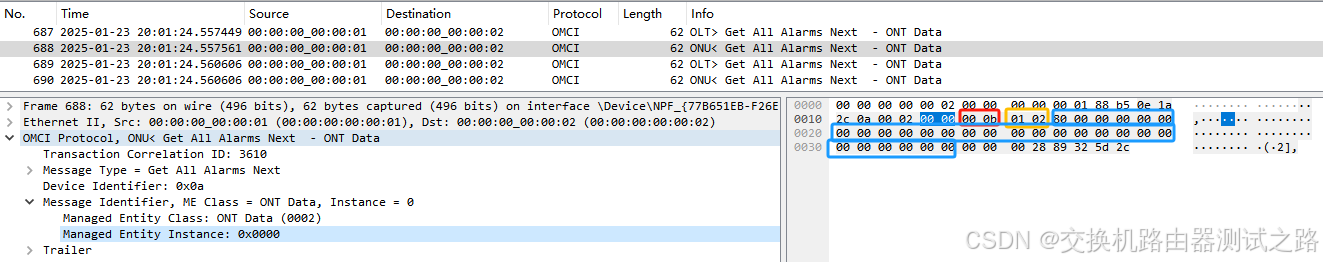

ONT上报第0个告警
告警信息由三部分组成受管实体类编号，受管实体实例编号和告警掩码；每个受管实体类可以最多定义224个告警，告警掩码长度是28个字节，即224个bit，第一个bit代表定义的第一个告警，bit等于1表示存在此告警，bit等于0则是不存在。
在OMCI报文中，实例ID 0x0000后，依次是管实体类编号（2个字节，红色），受管实体实例编号（2个字节，橙色），告警掩码（28个字节，蓝色）。
如下图，实例类编号是0x000b表示PPTP Ethernet UNI，实例ID是0x0102（由前文知道，此实例表示第二LAN口），掩码0x8000...表示第一个告警，查询标准文档可知是LAN-LOS，简单点说就是第二个LAN口是down的状态，即没插网线

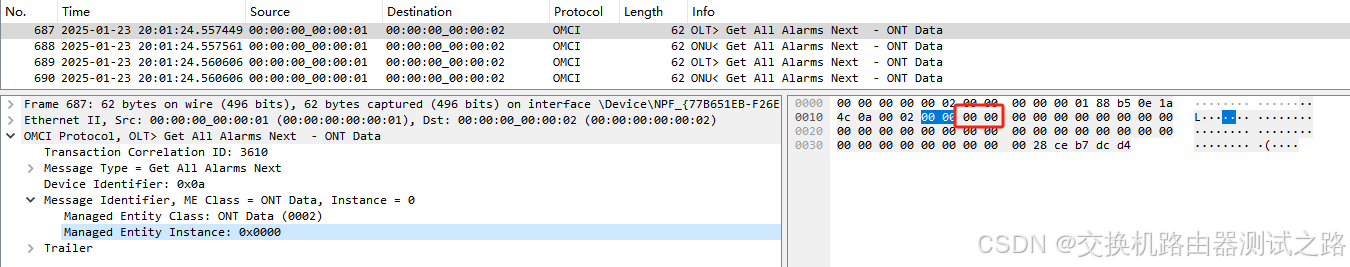

重新以上操作，OLT下发Get All Alarm Next，要求ONT上报余下的告警
在实例ID 0x0000后的两个字节表示需要上报的告警编号，如下图是0x0001，即第1个告警
