汇编、反汇编和机器码

1、程序处理的4个步骤

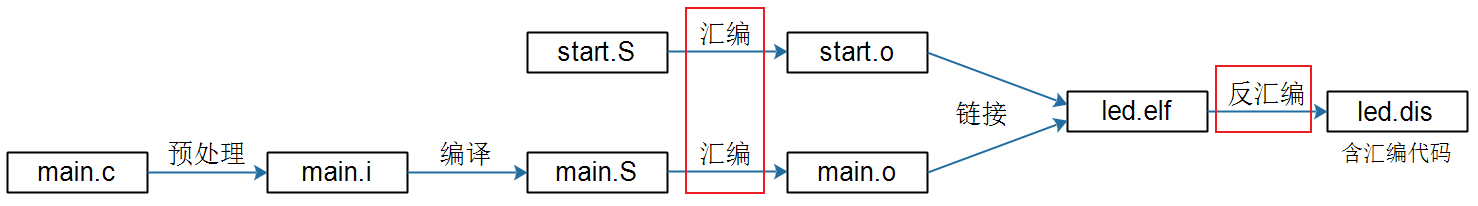

(1)我们的第1个LED程序涉及2个文件：start.S、main.c，它们的处理过程如下：

• 编译：将预处理后的代码（.i 文件）翻译成汇编语言代码（.s 文件）。
• 汇编：将汇编语言代码（.s 文件）翻译成机器语言，生成目标文件（.o 或 .obj）。
• 链接：将一个或多个目标文件（.o）与库函数（如标准库 libc）合并，生成最终的可执行文件。

(2)我们想深入理解ARM架构，想深入理解汇编与C，想深入理解栈的作用，想深入理解C语言的实质， 就必须把最终的可执行程序，反汇编后，阅读得到的汇编代码。

• 汇编 汇编文件转换为目标文件(里面是机器码)。

• 反汇编 可执行文件(目标文件，里面是机器码)，转换为汇编文件。

2、KEIL下怎么反汇编（了解即可）

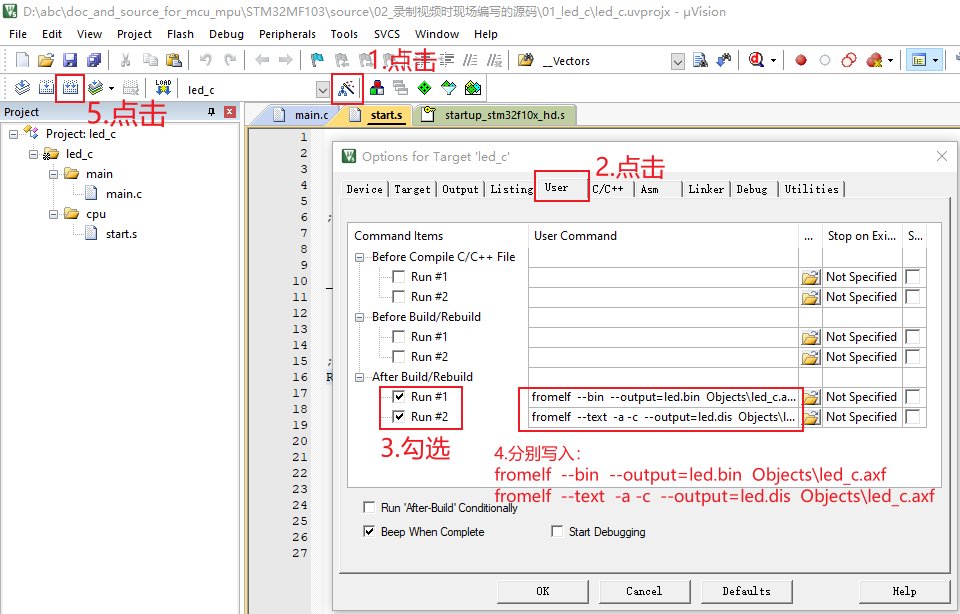

        在KEIL的User选项中，如下图添加这两项：

fromelf  --bin  --output=led.bin  Objects\led_c.axf
fromelf  --text  -a -c  --output=led.dis  Objects\led_c.axf

        然后重新编译，即可得到二进制文件led.bin(以后会分析)、反汇编文件led.dis。 如下图操作：

3、GCC下反汇编（了解即可）

        使用GCC工具链编译程序时，在Makefile中有这一句：

$(OBJDUMP) -D -m arm  led.elf  > led.dis	# OBJDUMP = arm-linux-gnueabihf-objdump

        它就是把可执行程序led.elf，反汇编，得到led.dis。

4、机器码与汇编

(1)参考资料

• DDI0403E_B_armv7m_arm.pdf  P254  // cortex M3/M4
• ARM ArchitectureReference Manual ARMv7-A and ARMv7-R edition.pdf  P410  // cortex A7

(2)伪指令是实际不存在的ARM命令，编译器在编译时转换成存在的ARM指令。 我们代码中的ldr r1, =0xxxxxxxx 这条伪指令的真实指令是什么呢? 我们可以通过反汇编来查看。

LDR SP, =(0x20000000+0x10000)   // STM32F103
ldr sp, =(0x80000000+0x100000)  // IMX6ULL
ldr sp, =0xc0000000 + 0x100000  // STM32MP157 A7

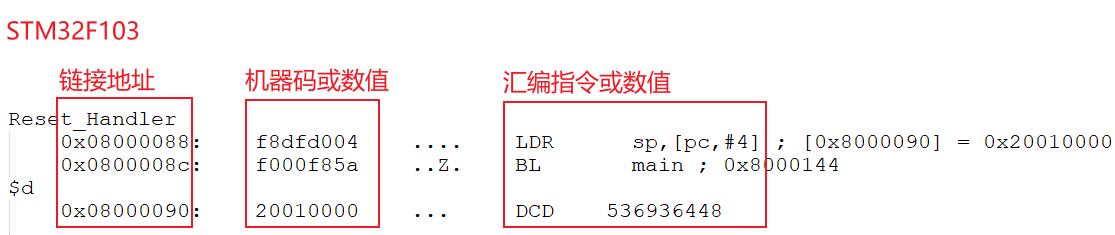

4.1、STM32F103反汇编

        我们只摘取前面一小段，第一列是地址，第二列是机器码，第三列是汇编：

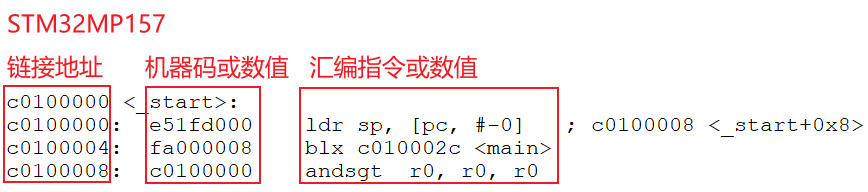

4.2、STM32MP157反汇编

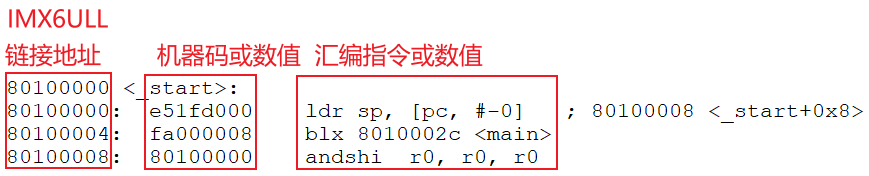

4.3、IMX6ULL反汇编

4.4、机器码与汇编示例

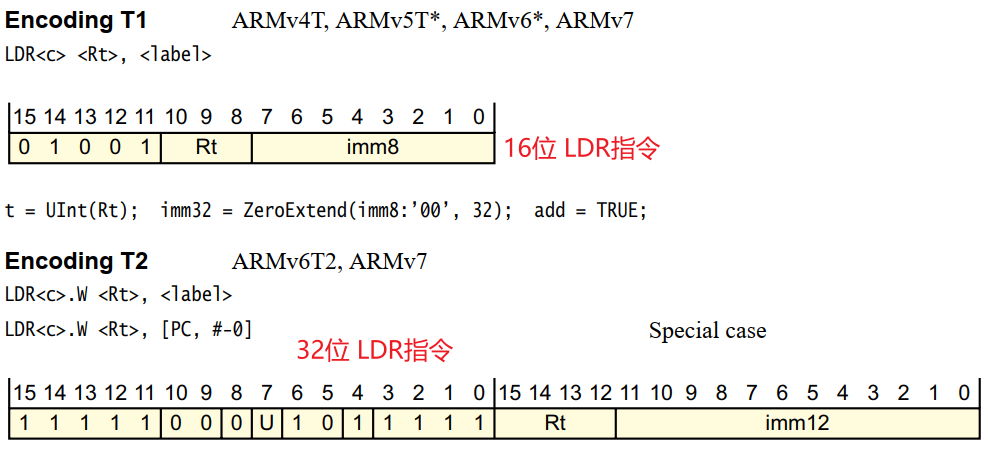

4.4.1、Thumb/Thumb2指令集

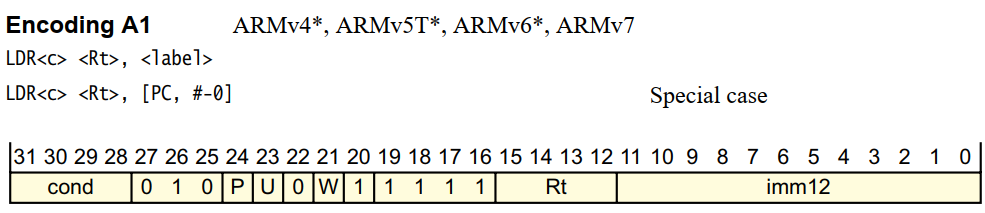

4.4.2、ARM指令集

4.5、为什么 PC=当前指令地址+4或8？

• CORTEX M3/M4 使用Thumb2指令集，一条指令是16位或32位。
• CORTEX A7 默认使用ARM指令集，一条指令是32位的。
• 指令采用流水线机制：
  • 当前执行地址A的指令；
  • 同时已经在对下一条指令进行译码；
  • 同时已经在读取下下一条指令：PC = A +4 (Thumb/Thumb2指令集)、PC = A + 8 (ARM指令集)。
