SpringBoot + iTextPDF + Acrobat 构建动态PDF表单的完整实践

需求

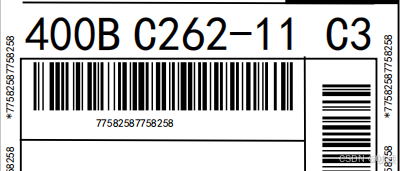

有个单据需要打印，单据需要自定义内容展示，单据尺寸、各个模块的布局都是固定的，内容包含文本内容以及Barcode128条形码等，该如何实现？单据部分截图如下：

分析

整个单据包含多个模块，如果用html网页的形式去开发，那么布局开发比较复杂，所以采用iTextPDF + Acrobat 构建动态PDF表单的方式开发。先用Acrobat制作好pdf模板，然后使用iTextPDF框架将数据写入pdf模板后直接打印。

分析下其中的难点以及关键点问题

1、springboot如何整合itextpdf ，需要引入itextpdf 的哪些包？

2、表单中的文本域有横向和纵向排列，如何设置文本域纵向展示？

3、itextpdf 如何生成Barcode128条形码？

4、itextpdf 如何将Barcode128条形码插入pdf表单中？

5、表单中的Barcode128条形码有横向和纵向排列，如何设置Barcode128条形码纵向展示？

实现过程

下面就一步步解决上述问题。

引入itextpdf 相关依赖

1、对于iText 5.x版，需要引入核心库itextpdf和中文字体支持的依赖包itext-asian，如下：

<dependency><groupId>com.itextpdf</groupId><artifactId>itextpdf</artifactId><version>5.5.13</version>
</dependency>
<dependency><groupId>com.itextpdf</groupId><artifactId>itext-asian</artifactId><version>5.2.0</version>
</dependency>

2、对于iText 7.x版本，引入核心类库itext7-core即可，当前最新版是9.3.0如下。

<dependency><groupId>com.itextpdf</groupId><artifactId>itext7-core</artifactId><version>9.3.0</version><type>pom</type>
</dependency>

iText 7采用了全新的模块化架构，将功能拆分为多个独立模块，如itext7-core（核心功能）、itext7-layout（高级布局）、itext7-forms（表单处理）等。相比之下，iText 5采用单一架构，功能较为集中，许多模块相互混杂，引入的一些类可能不会被用到。新项目推荐使用iText 7‌，因为它具有更好的模块化设计和性能优化。

写入表单

1、第二个问题如何设置文本域纵向展示？这个主要是在Acrobat中编辑pdf表单来完成，双击文本域弹出文本域属性输入框->一般->通用属性->方向设置为90度。

2、第3到第5个问题，直接上代码进行解析，代码基于iText 7。

/*** 填充PDF表单并生成新文件** @param templatePath 模板文件路径* @param outputPath   输出文件路径* @param formData     表单数据* @param barcodeData  二维码数据* @param flattenForm  是否扁平化表单（使字段不可编辑）* @throws IOException 文件操作异常*/
public static void fillPdfForm(String templatePath, String outputPath, Map<String, String> formData,Map<String, String> barcodeData,boolean flattenForm) throws IOException {// 创建PDF读取器和写入器PdfReader reader = new PdfReader(templatePath);PdfWriter writer = new PdfWriter(new FileOutputStream(outputPath));PdfDocument pdfDoc = new PdfDocument(reader, writer);Document document = new Document(pdfDoc);// 获取表单对象PdfAcroForm form = PdfAcroForm.getAcroForm(pdfDoc, true);// 填充表单数据for (Map.Entry<String, String> entry : formData.entrySet()) {String fieldName = entry.getKey();String fieldValue = entry.getValue();PdfFormField field = form.getField(fieldName);if (field != null) {field.setValue(fieldValue);} else {log.info("警告：未找到字段 '" + fieldName + "'");}}//横向条形码设置// X坐标float x = 208;// Y坐标float y = 546;// 宽度float width = 120;// 高度float height = 25;addBarcode(pdfDoc, document, x, y, width, height, barcodeData.get("barcodeData1"), false);//纵向条形码设置// X坐标float x2 = 390;// Y坐标float y2 = 520;// 宽度float width2 = 120;// 高度float height2 = 25;addBarcode(pdfDoc, document, x2, y2, width2, height2, barcodeData.get("barcodeData2"), true);// 可选：扁平化表单（使字段成为文档内容的一部分，不可编辑）if (flattenForm) {form.flattenFields();}// 关闭文档pdfDoc.close();document.close();
}

上面这个函数主要对表单进行写入数据，生成一个新的pdf文件主要方便测试查看。生成条形码的的方法如下：

/*** 添加Barcode128条形码** @param pdfDoc pdf文档对象* @param x 条形码横坐标* @param y 条形码纵坐标* @param width 条形码宽度* @param height 条形码高度* @param barcodeData 条形码数据* @param vertical 是否垂直展示*/
private static void addBarcode(PdfDocument pdfDoc, Document document, float x, float y, float width, float height, String barcodeData, boolean vertical) {// 创建Barcode128条形码Barcode128 barcode128 = new Barcode128(pdfDoc);barcode128.setCode(barcodeData);// 不显示文本barcode128.setFont(null);barcode128.fitWidth(width);barcode128.setBarHeight(height);// 将条形码转换为表单XObjectPdfFormXObject barcodeXObject = barcode128.createFormXObject(ColorConstants.BLACK, null, pdfDoc);// 在指定位置绘制条形码PdfCanvas canvas = new PdfCanvas(pdfDoc.getFirstPage());// 添加条形码标签document.add(new Paragraph(""));// 旋转90度实现纵向展示if (vertical) {// 3. 平移坐标系原点至目标位置canvas.concatMatrix(1, 0, 0, 1, x, y);// 4. 应用90度顺时针旋转变换，旋转后，原本水平绘制的条码将变为垂直canvas.concatMatrix(0, 1, -1, 0, 0, 0);barcode128.placeBarcode(canvas, null, null);} else {// 绘制条形码canvas.addXObjectAt(barcodeXObject, x, y);}
}

其中通过new Barcode128(pdfDoc)创建Barcode128条形码对象，横向展示条形码的时候通过

canvas.addXObjectAt(barcodeXObject, x, y) 将条形码插入到pdf表单的指定坐标(x,y)位置。

纵向展示的时候需要将二维码平移坐标系原点至目标位置，然后90度顺时针旋转变换，关键函数：

public PdfCanvas concatMatrix(double a, double b, double c, double d, double e, double f) {...
}

方法中的六个参数共同定义了一个用于图形变换的 3×3 矩阵，各参数具体作用如下：
参数 a‌：控制图形在 X 轴方向的缩放比例。
参数 b‌：控制图形在水平方向的倾斜程度。
参数 c‌：控制图形在垂直方向的倾斜程度。
参数 d‌：控制图形在 Y 轴方向的缩放比例。
参数 e‌：指定图形在 X 轴方向的平移距离。
参数 f‌：指定图形在 Y 轴方向的平移距离。

测试

编写main函数进行测试。

public static void main(String[] args) {try {// 准备表单数据Map<String, String> formData = new HashMap<>();formData.put("orderNo", "*77582587758258");formData.put("position", "400B ");formData.put("position_no", "C262-11 C3");//其他省略Map<String, String> barcodeData = new HashMap<>();barcodeData.put("barcodeData1","PROD-2025-001");barcodeData.put("barcodeData2","PROD-2025-002");// 填充表单并生成新文件fillPdfForm("C:\\Users\\user\\Desktop\\order.pdf", "new_order.pdf", formData,barcodeData,true);log.info("PDF表单填充完成，已生成新文件：new_order.pdf");} catch (IOException e) {log.error("处理PDF时发生错误：",e);}}
