15、Docker swarm-2-安装与存储

news 2025/10/31 9:22:48

Docker swarm-2

本章要点：docker-swarm集群安装部署，docker swarm volume使用

参考文档：Docker Swarm 全面总结，Docker Swarm介绍，Docker之Swarm详细讲解，Swarm 集群管理，compose 多主机网络共享 overlay，纳米ai， 接上章

Swarm 集群部署

基础环境准备

  • 环境准备

    IP主机名系统内核架构
    10.4.50.130manager130centos73.10.0-1127x86_64
    10.4.50.139node139centos73.10.0-1127x86_64
    10.4.50.161node161centos73.10.0-1127x86_64

  • 修改主机名

    # 10.4.50.130 执行
]# hostnamectl set-hostname manager130
# 10.4.50.139 执行
]# hostnamectl set-hostname node139
# 10.4.50.167 执行
]# hostnamectl set-hostname node167

  • 添加hosts

    # 三台都加一下
cat >> /etc/hosts << EOF
10.4.50.130 manager130
10.4.50.139 node139
10.4.50.167 node161
EOF

  • 同步一下时间服务器

    yum -y install ntpdate
ntpdate ntp1.aliyun.com# 如果时间不一致,在加入节点时会提示以下异常
Error response from daemon: error while validating Root CA Certificate: x509: certificate has expired or is not yet valid: current time 2025-10-29T09:32:09+08:00 is before 2025-10-29T07:34:00Z

  • 设置防火墙

    端口说明
    2377/tcp管理端口
    7946/tcp/udp节点间通信端口
    4789/udpoverlay 网络端口
    # 全节点， 测试环境可以stop
~]# firewall-cmd --zone=public --add-port=2377/tcp --permanent
~]# firewall-cmd --zone=public --add-port=7946/tcp --permanent
~]# firewall-cmd --zone=public --add-port=7946/udp --permanent
~]# firewall-cmd --zone=public --add-port=4789/udp --permanent
# 重新加载生效
~]# firewall-cmd --reload
# 查看
~]# firewall-cmd --list-ports# selinux 关闭
~]# setenforce 0

集群配置

  • 创建swarm集群

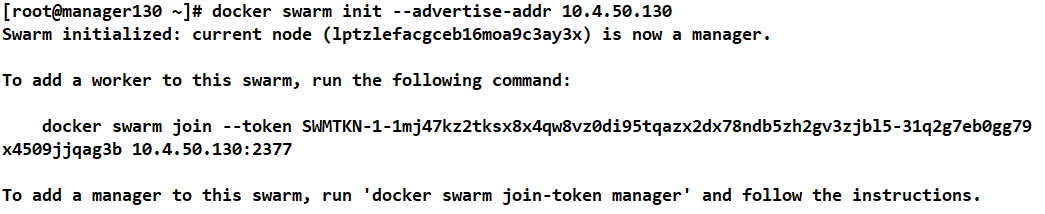

    # 创建集群
~]# docker swarm init --advertise-addr=10.4.50.130
# 服务器初始会自动加入swarm集群, 同时也会给出一个唯一token值,后续节点加入会用到.
# --advertise-addr 参数表示其它 swarm 中的 worker 节点使用此ip地址与 manager 联系

    请添加图片描述

    # 如果忘了token 也可以用提示的命令进行查看
~]# docker swarm join-token manager

    • 如果想删除

      # 这里的leave就是在集群中删除节点，-f参数强制删除，执行完在重新执行OK
~]# docker swarm leave -f

    • 查看集群想关信息

      # 集群主节点
~]# docker info
[root@manager130 ~]# docker info
Client: Docker Engine - CommunityVersion:    26.1.4Context:    defaultDebug Mode: falsePlugins:buildx: Docker Buildx (Docker Inc.)Version:  v0.14.1Path:     /usr/libexec/docker/cli-plugins/docker-buildxcompose: Docker Compose (Docker Inc.)Version:  v2.27.0Path:     /usr/libexec/docker/cli-plugins/docker-composeServer:Storage Driver: overlay2Swarm: activeNodeID: lptzlefacgceb16moa9c3ay3xIs Manager: trueClusterID: jthxgdgiuhc8j7j4az9zxfwyuManagers: 1Nodes: 2Data Path Port: 4789Orchestration:Task History Retention Limit: 5Raft:Snapshot Interval: 10000Number of Old Snapshots to Retain: 0Heartbeat Tick: 1Election Tick: 10Dispatcher:Heartbeat Period: 5 secondsCA Configuration:Expiry Duration: 3 monthsForce Rotate: 0Node Address: 10.4.50.130Manager Addresses:10.4.50.130:2377# 为了对比,  这里直接先拉出节点部分描述信息
# 139、docker infoSwarm: activeNodeID: ottqbgjip0wgp6md372klhn76Is Manager: falseNode Address: 10.4.50.139Manager Addresses:10.4.50.130:2377# 167、docker infoSwarm: activeNodeID: jggun3821zhi3odkv0a1z94k8Is Manager: falseNode Address: 10.4.50.167Manager Addresses:10.4.50.130:2377

  • 添加 node 节点主机到 Swarm 集群

    • 加入节点

      # 如果忘了token 也可以用提示的命令进行查看
~]# docker swarm join-token manager  <-- 主节点上查询# 139 跟 161 上都执行
~]# docker swarm join --token SWMTKN-1-1k8zohbti5pynhwj1j3fqco9nlx61czwxjvbrab9ifxnnsm966-0yrfl9po2at7m6a32chuzmis2 10.4.50.130:2377
This node joined a swarm as a worker.

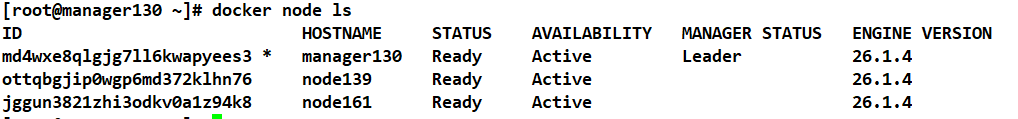

    • 查看节点加入信息

      ~]# docker node ls

      请添加图片描述

      • AVAILABILITY 的三种状态：

        • Active： 调度器能够安排任务到该节点。
        • Pause： 调度器不能够安排任务到该节点，但是已经存在的任务会继续运行。
        • Drain： 调度器不能够安排任务到该节点，而且会停止已存在的任务，并将这些任务分配到其他 Active 状态的节点。

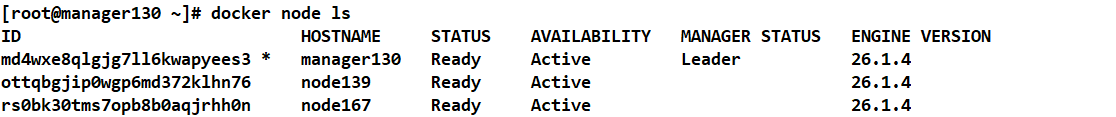

      • 改变节点的可用性(availability)

        ~]# docker node update --help
Options:--availability string   Availability of the node ("active", "pause", "drain")--label-add list        Add or update a node label ("key=value")--label-rm list         Remove a node label if exists--role string           Role of the node ("worker", "manager")# master节点上执行
~]# docker node update --availability drain 节点名

        请添加图片描述

        当node139的状态改为drain后，那么该节点就不会接受task任务分发，就算之前已经接受的任务也会转移到别的节点上

      • MANAGER STATUS 的三种状态：

        • Leader： 为群体做出所有群管理和编排决策的主要管理者节点。
        • Reachable： 如果 Leader 节点变为不可用，该节点有资格被选举为新的 Leader。
        • Unavailable： 该节点不能和其他 Manager 节点产生任何联系，这种情况下，应该添加一个新的 Manager 节点到集群，或者将一个 Worker 节点提升为 Manager 节点。

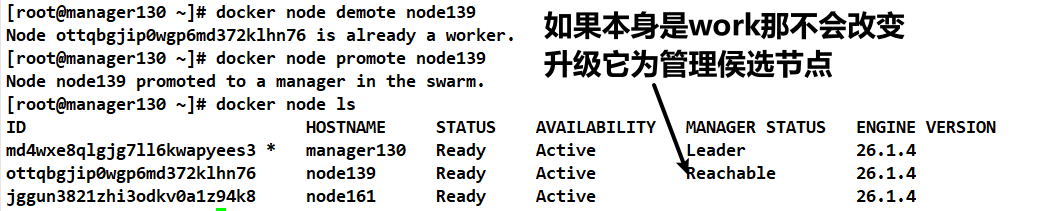

      • 升级/降级节点，示例

        • 升级

          ~]# docker node promote node139  # 升级为节点侯选者
Node node139 promoted to a manager in the swarm.# 此时我们再去查看 docker info    --> 139上查看Swarm: activeNodeID: ottqbgjip0wgp6md372klhn76Is Manager: trueClusterID: xzv8uujn592j7hqhdwnzvy0zyManagers: 2Nodes: 3Data Path Port: 4789Orchestration:Task History Retention Limit: 5Raft:Snapshot Interval: 10000Number of Old Snapshots to Retain: 0Heartbeat Tick: 1Election Tick: 10Dispatcher:Heartbeat Period: 5 secondsCA Configuration:Expiry Duration: 3 monthsForce Rotate: 0Autolock Managers: falseRoot Rotation In Progress: falseNode Address: 10.4.50.139Manager Addresses:10.4.50.130:237710.4.50.139:2377# 查看 docker info    --> 130上查看，除了NodeID、地址改变其它一样NodeID: md4wxe8qlgjg7ll6kwapyees3Is Manager: trueClusterID: xzv8uujn592j7hqhdwnzvy0zyNode Address: 10.4.50.130Manager Addresses:10.4.50.130:237710.4.50.139:2377

          请添加图片描述

        • 降级

          ~]# docker node demote node139
Manager node139 demoted in the swarm.

服务部署

  • 创建网络

    ~]# docker network create -d overlay mytest1
5ofnc745p5zk98h74jprdx6gs~]# docker network ls | grep mytest
5ofnc745p5zk   mytest1           overlay   swarm

  • 部署服务

    # 创建一个名叫my1的服务  镜像nginx.1.28.0， 网络加入mytest1 映射端口9999
~]# docker service create --network mytest1 --replicas=1 --name=my1 -p 9999:9999 nginx.1.28.0# 需要注意的是： 如果镜像是自己build的，需要手动将镜像发布到各节点，也可以用自建仓库直接指定
# 如果不能获取到该镜像则会提示异常。
mrajpx4c5evn    \_ my1.1   nginx.1.28.0:latest   node139      Shutdown        Rejected 43 seconds ago   "No such image: nginx.1.28.0:l…"   ~]# docker service create --network=mytest1 --name=my1 --replicas=1 -p 9999:9999 nginx:1.28.0
.....
i71aexhnnuwuv526ncof2jj6d
overall progress: 1 out of 1 tasks
1/1: running   [==================================================>]
verify: Service i71aexhnnuwuv526ncof2jj6d converged ~]# curl  http://127.0.0.1:9999   <--- 访问正常
<div> hello world </div>

  • 查询 Swarm 中服务的信息 - ⚠️: 都是在管理节点上操作

    • 查看容器运行在哪个节点之上

      ~]# docker service ps my1

      请添加图片描述

    • 查看swarm运行的容器列表

      ~]# docker service ls

      请添加图片描述

    • 查询 Swarm 中服务的信息

      # 以字典的形式打印出来，打印更为详细
~]# docker service inspect my1# 格式化为可读的格式
~]# docker service inspect --pretty my1
ID:		i71aexhnnuwuv526ncof2jj6d
Name:		my1
Service Mode:	ReplicatedReplicas:	1
Placement:
UpdateConfig:Parallelism:	1On failure:	pauseMonitoring Period: 5sMax failure ratio: 0Update order:      stop-first
RollbackConfig:Parallelism:	1On failure:	pauseMonitoring Period: 5sMax failure ratio: 0Rollback order:    stop-first
ContainerSpec:Image:		nginx:1.28.0Init:		false
Resources:
Networks: mytest1
Endpoint Mode:	vip
Ports:PublishedPort = 9999Protocol = tcpTargetPort = 9999PublishMode = ingress

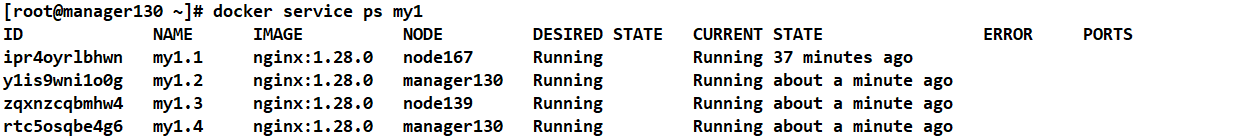

    • 扩容容器

      ~]# docker service scale my1=4
my1 scaled to 4
overall progress: 4 out of 4 tasks
1/4: running   [==================================================>]
2/4: running   [==================================================>]
3/4: running   [==================================================>]
4/4: running   [==================================================>]
verify: Service my1 converged # 查看扩容容器~]# docker service ps my1# 访问容器，在哪台就直接用哪个ip访问即可
~]# curl  http://10.4.50.130:9999
<div> hello world </div>
~]# curl  http://10.4.50.139:9999
<div> hello world </div>
~]# curl  http://10.4.50.167:9999
<div> hello world </div>

      请添加图片描述

    • 缩容容器

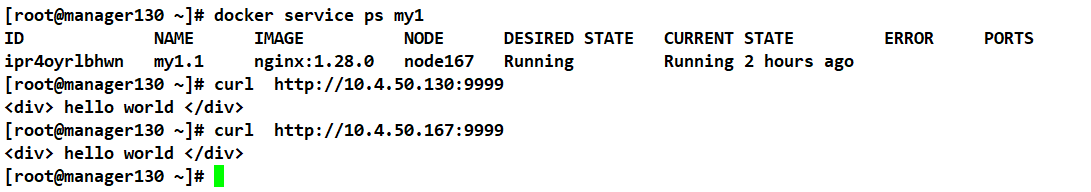

      ~]# docker service scale my1=1# 缩减之后,哪怕容器不在 130之后也可以直接访问 以类vip的方式

      请添加图片描述

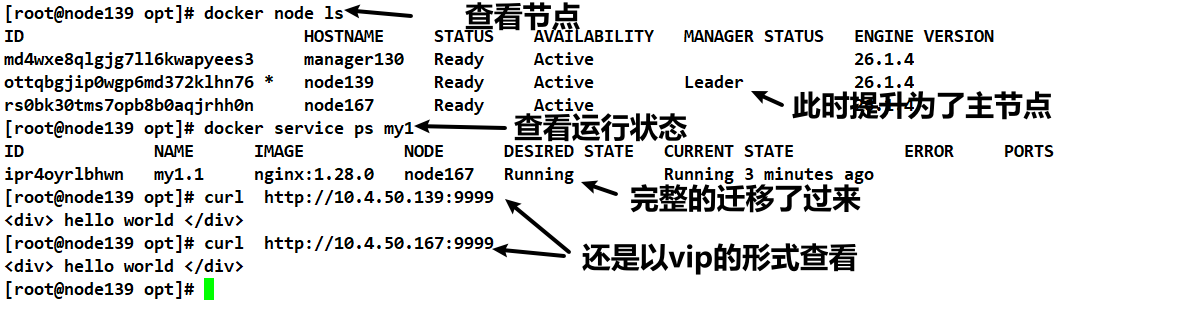

  • 将主节点降级测试一下

  • 测试

    # 先将139设置为 侯选人
~]# docker node promote node139
Node node139 promoted to a manager in the swarm.
# 在将130降一级
~]# docker node demote manager130
Manager manager130 demoted in the swarm.# 此时 130 就无法在查看node管理操作了
~]# docker node ls
Error response from daemon: This node is not a swarm manager~]# docker node ls
~]# docker service ps my1
~]# curl http://ip:端口

    请添加图片描述

Swarm 中使用 Volume

存储卷-5-需要用到index.jsp， 先总结一下，主节点创建存储卷，其它节点在 service create 之后会自动创建volume，但文件不会共享， 建议用个存储给它串起来

  • 参数说明

    挂载类型关键参数示例适用场景注意事项
    volume（命名卷）type=volume,src=myvol,dst=/app,volume-driver=local服务间共享数据、持久化存储需先创建卷（docker volume create）或自动创建
    bind（绑定挂载）type=bind,src=/host/path,dst=/app,readonly主机目录直接映射到容器主机路径必须存在，否则报错
    tmpfs（临时存储）type=tmpfs,dst=/tmp,tmpfs-size=100m临时数据（如缓存）数据仅存于内存，容器销毁后丢失

  • 示例- volume挂载方式 - 本地文件，多容器间适合用

    • 创建一个名为myv2的存储卷

      # 创建一个名为myv2的存储卷,   <---主节点上创建
~]# docker volume create myv2# 此时记得查看 从节点即work节点 myv2是不存在的
[root@node139 ~]#  docker volume inspect myv2
[{"CreatedAt": "2025-10-29T17:18:08+08:00","Driver": "local","Labels": null,"Mountpoint": "/var/lib/docker/volumes/myv2/_data","Name": "myv2","Options": null,"Scope": "local"}
]

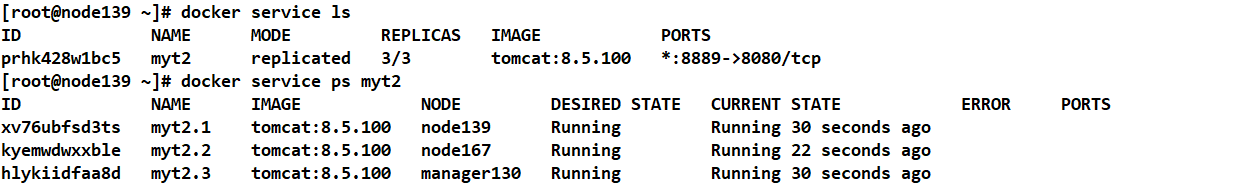

    • 创建容器

      ~]# docker service create --replicas=3 --mount type=volume,src=myv2,dst=/usr/local/tomcat/webapps/ -p 8889:8080 --name myt2 tomcat:8.5.100--replicas=3  # 搞三个容器
--mount,type=volume,src=创建的存储卷,dst=目录容器挂载的目录
-p 宿主机端口:容器端口# 默认是Spread模式，每台节点上会跑一个

      请添加图片描述

    • 访问测试一下

      # 我这台139创建了ROOT/index.jsp， 代码可以看第5节最下面
~]# curl  http://127.0.0.1:8889/index.jsp
... <div class="hostname">error: f1a394cff068: f1a394cff068: Name or service not known</div># 此时我们其它节点是没有创建volume的，此时在看一下
# 167、130上都自动生成了
~]# docker volume ls
DRIVER    VOLUME NAME
local     myv2# 但文件它是不会同时复制的，直接访问 vip139，由于负载机制有一点成功性能打开，挂载点还是要串起来

  • 示例 - bind（绑定挂载），主机目录直接映射到容器

    • 创建容器

      ~]# mkdir /root/tomcat  <-- 还是仅主节点创建, 用于测试
~]# docker service create --replicas=3 --mount type=bind,src=/root/tomcat,dst=/usr/local/tomcat/webapps -p 9999:8080 --name=file3 tomcat:8.5.100--replicas=3  # 搞三个容器
--mount,type=bind,src=创建的存储卷,dst=目录容器挂载的目录
-p 宿主机端口:容器端口# 这里跟 craete 存储卷不同， 如果本地没有，它连建都建连不起来
# 可以通过 docker service ps file3 查看， 因为本地没有创建，只会有139创建成功

    • 第二次继续，我们先手动将目录文件创建起来，

      # 三台都有, 假装它用了存储(nfs,ftp)之类的
~]# ls /root/tomcat/ROOT/index.jsp~]# docker service create --replicas=3 --mount type=bind,src=/root/tomcat,dst=/usr/local/tomcat/webapps -p 10000:8080 --name=file4 tomcat:8.5.100
# 通过 docker service ps file4 查看

    • 测试一下

      # 访问三次，试试水。
~]# curl http://10.4.50.139:10000/index.jsp
hostname=23da9de8eeeb: 23da9de8eeeb~]# curl http://10.4.50.139:10000/index.jsp
hostname=b988c025e438: b988c025e438~]# curl http://10.4.50.139:10000/index.jsp
hostname=dd6f9876df30: dd6f9876df30

  • 示例- volume挂载方式 - nfs， 与bind一样， 只是本机生效，如果想使用得用 docker stack,待研究

    • 创建nfs挂载点

      # 需要先手动把全部节点创建一下.
~]# docker volume create --driver local --opt type=nfs --opt o=addr=10.4.50.139 --opt device=:/opt/volumetest/volume/ swv1~]# docker volume inspect swv1  --> worker节点上看
[{"CreatedAt": "2025-10-30T14:28:59+08:00","Driver": "local","Labels": null,"Mountpoint": "/var/lib/docker/volumes/swv1/_data","Name": "swv1","Options": null,"Scope": "local"}
]
