hi朋友，如果你的好奇心没有因繁杂的生活而被消磨，如果你喜欢对计算机进行追根究底的研究，那么欢迎与我一起，进行一趟说走就走的ICMP协议底层之旅。
先把ICMP包结构贴在这里：
我们研究的是差错报告报文的类型5，也就是ICMP“重定向”报文，它有2个作用：对网络重定向，对主机重定向。

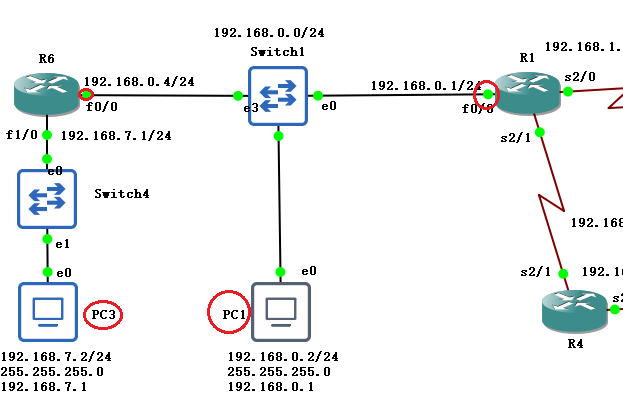

要理解这个报文的作用，先画出一张拓扑图：
实验是PC1 ping PC3，由于PC1的默认网关是路由器R1的f0/0口，所以数据包的流向是：PC1→R1→R6→PC3。
但很明显，R1的转发多此一举，PC1把数据包直接发给路由器R6的f0/0口即可。

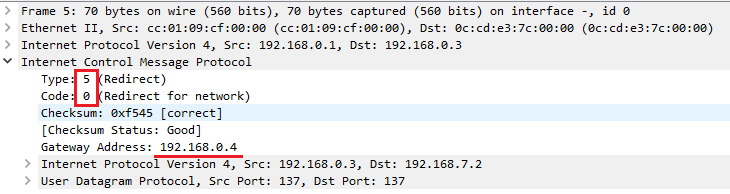

所以R1会给PC1发出一个ICMP错误报文，type=5，code=0，意为网络重定向，即告诉PC1：去往192.168.7.0/24这个网络（路由器有路由表），网关应该是192.168.0.4，wireshark抓包如下：
PC1收到后会更新路由表，下一跳指向192.168.0.4的MAC地址，数据包转由R6转发。
那么接下来就做实验。先运行wf.msc关闭防火墙，因为防火墙会禁用ICMP重定向包以防止中间人攻击风险。

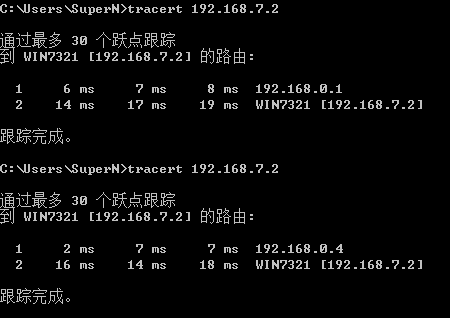

用tracert命令跟踪数据包的路径，这是2次运行tracert命令的结果：
tracert命令的原理是，发出ICMP的ping包（type=8，code=0），但初始ttl=1，之后每次累加1，直到目的地。这样一来，途径的每个路由器将TTL-1,如果为0，就会向PC1发回“TTL过期”错误包（type=5，code=0），这样tracert命令就探测出了途径的所有路由器和主机。
分析上图。用wiershark抓包可以发现，第一次运行tracert命令，R1会向PC1返回ICMP重定向包（type=5，code=0），但随后仍然会继续转发此包，也就是说第一次ping能够到达目的地，但并非最优路径。
第二次运行tracert命令，由于之前收到了ICMP重定向包，所以修改了路由表，ping包的第一跳就是R6，随后到达目的地。
但我们只关注第一次运行tracert命令的结果。你发现了没有，路径是不对的，正确的应该是R2（192.168.0.1）→R6（192.168.0.4）→PC3（192.168.7.2）才对，可显示的结果缺失了中间的R6（192.168.0.4）。
一开始我也是百思不得其解，但仔细观察wireshark的抓包结果之后，终于知道了问题所在。
原来，tracert命令发出的第一个ping包的TTL=1，那么第二个ping包就应该是TTL=2，第三个ping包应该是TTL=3。。。
可这种累加策略却忽略了ICMP重定向包造成的“干扰”，所以当第二个ping包的下一跳转向R6时，携带的TTL=2。
当数据包到达R6，会将TTL-1=1，由于并非为0，所以R6不会向PC1返回TTL过期的ICMP错误包，tracert命令也就探测不到R6的存在了。
这。。。算是tracert命令的一个bug吧。正确的方法应该是当发现路由表被ICMP重定向包修改，发出的初始TTL应该为1。
另外，被ICMP重定向包修改的路由表是看不到的，因为Windows 在处理 ICMP Redirect 时，不会在永久或显示的路由表中增加一条可见路由项。被重定向的路由是**内核临时缓存（transient route）**中的一部分，只在内存中生效，不会显示在 route print 或 netstat -r 里。这个缓存属于 TCP/IP 协议栈内部（Route Cache 或 Neighbor Cache），更新仅在该目标主机或子网通信时生效，不会写入持久路由表。
但也有显示的方法——显示缓存表：
netsh interface ipv4 show destinationcache
还有资料提到另一种写法，记录于此：
netsh interface ipv4 show global
