跨厂商（华为 H3C）防火墙 IPSec 隧道部署

实验介绍

组网需求

企业总部与分部分别以华为防火墙（eNSP USG6000V）、H3C 防火墙（HCL F1090）作为网关接入 Internet，现需在二者间搭建 IPSec 隧道，以实现 192.168.10.0/24（总部内网）与 192.168.20.0/24（分部内网）的安全互通。

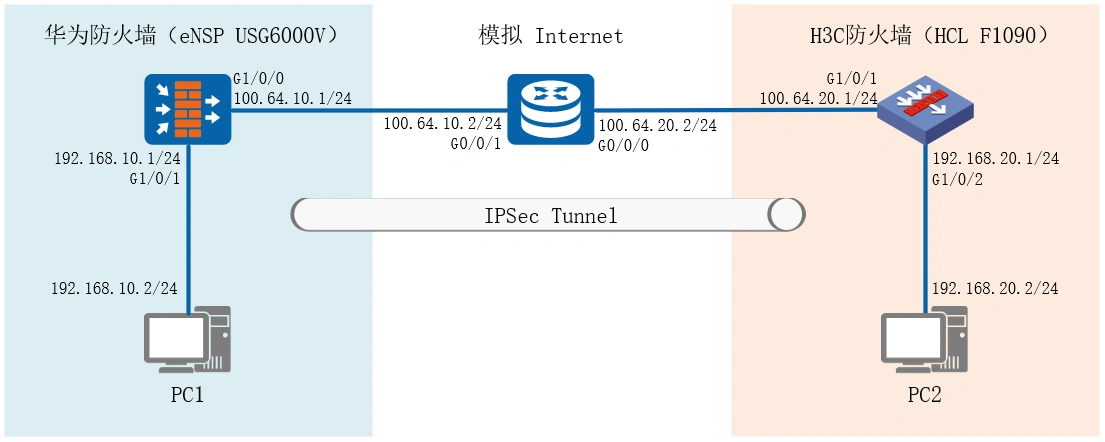

组网拓扑

数据规划

配置项		华为防火墙	H3C 防火墙
IKE SA	协商模式	主模式	主模式
	加密算法	3des	3des
	认证算法	sha1	sha1
	预共享密钥	Grbj@2018	Grbj@2018
	身份类型	对端地址	对端地址
	IKE 版本	V1	V1
	DH	Group2	Group2
IPSec SA	封装模式	隧道模式	隧道模式
	安全协议	ESP	ESP
	加密算法	3des	3des
	认证算法	sha1	sha1

配置思路

配置 Internet 路由器

① 仅需配置接口的 IP 地址，模拟 Internet 两端互联。

配置 H3C 防火墙

① 配置接口的 IP 地址，并将接口加入安全区域；

② 配置域间安全策略，允许 IKE 协商报文、IPSec 封装前和解封装后的原始报文能通过华为防火墙；

③ 配置 H3C 防火墙连接到 Internet 的缺省路由；

④ 配置 IPSec 策略，包括定义需要保护的数据流、配置 IKE 安全提议、配置 keychain、配置 profile、配置 IPSec 安全提议；

⑥ 在接口上应用 IPSec 策略。

配置华为防火墙

① 配置接口 IP 地址，并将接口加入安全区域；

② 配置域间安全策略，允许 IKE 协商报文、IPSec 封装前和解封装后的原始报文能通过华为防火墙；

③ 配置华为防火墙到 Internet 的缺省路由；

④ 配置 IPSec 策略，包括定义需要保护的数据流、配置 IPSec 安全提议、创建 IKE 安全提议、配置 IKE 对等体；

⑥ 在接口上应用 IPSec 策略。

实验步骤

应用部署

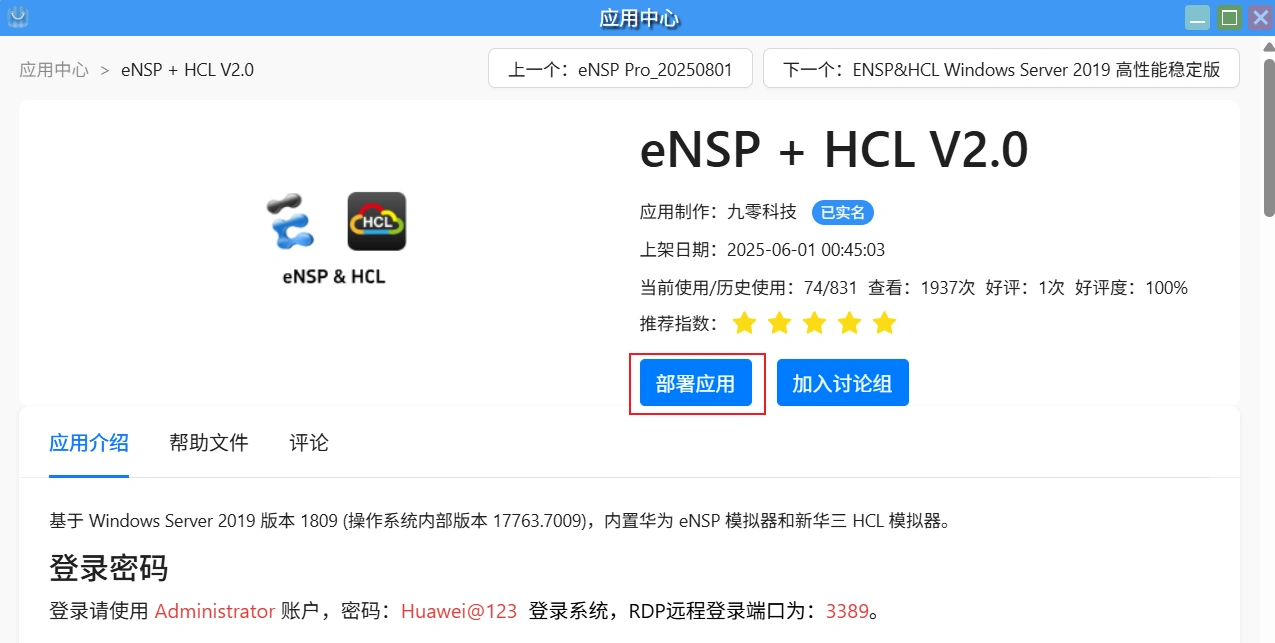

在 Hi168 云平台部署 eNSP + HCL 应用，打开 eNSP + HCL 应用，完成拓扑图搭建。

具体操作参考下方文章。

Hi168 云平台 eNSP + HCL 自助使用手册

eNSP 中拓扑绘制

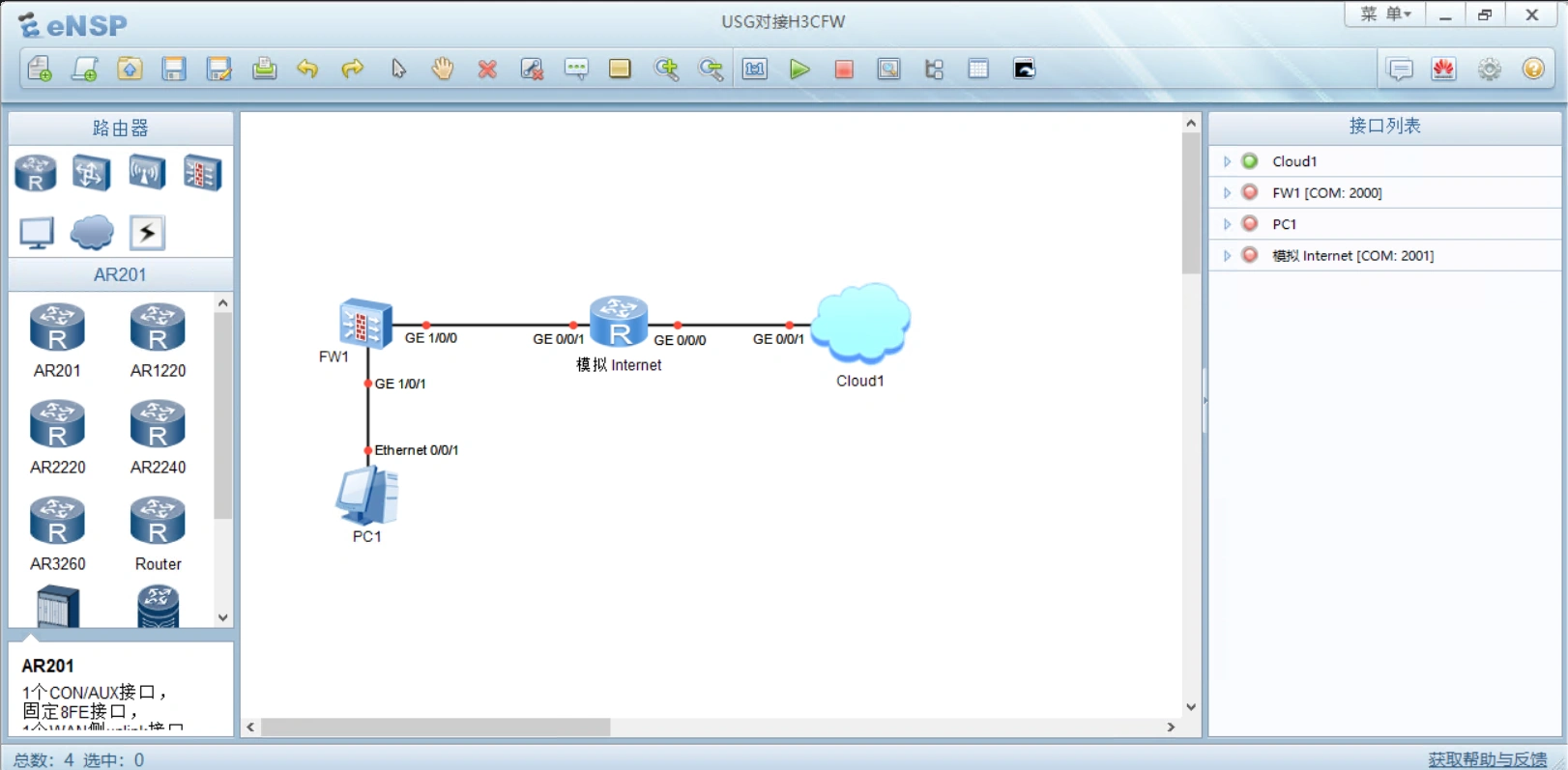

打开 eNSP 应用，在工作区拖入一台 USG6000V 防火墙、一台 AR 路由器（模拟 Internet）、一台 PC 终端设备以及一个 Cloud 云组件，搭建基础网络拓扑环境。

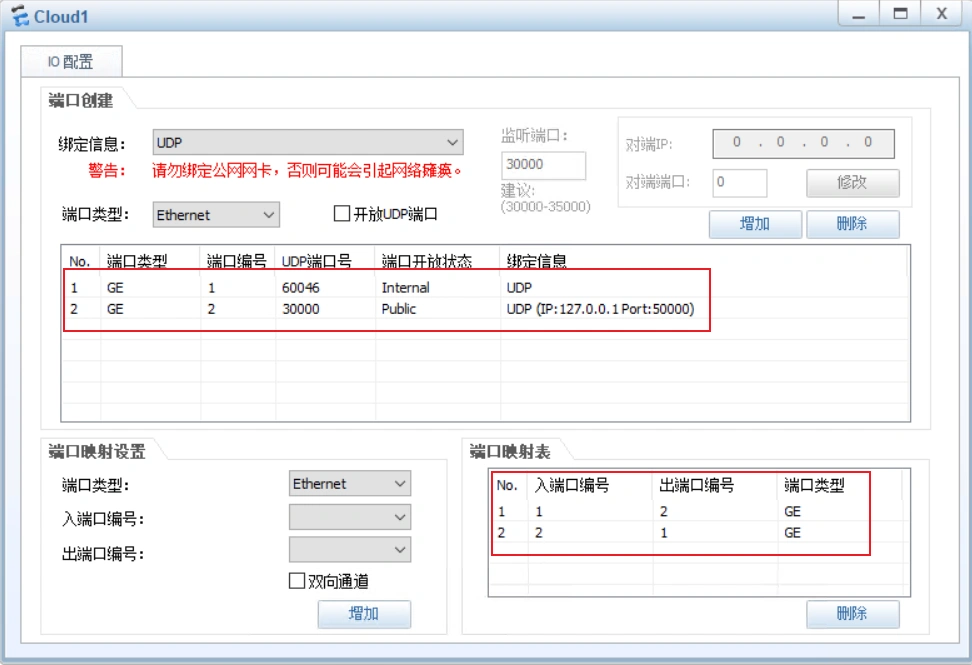

在 Cloud1 组件中配置两个接口：一个勾选“开放 UDP 端口”，配置监听端口：30000，对端 IP：127.0.0.1 对端端口：50000，另一个不勾选“开放 UDP 端口，并建立这两个接口间的双向映射关系。完成后，将 Cloud1 的 GE 0/0/1 接口与 “模拟 Internet” 的 G0/0/0 接口相连，以此替代 H3C F1091 防火墙 G1/0/1 接口的连线；其余设备则按照组网拓扑的既定规划正常完成连接即可。

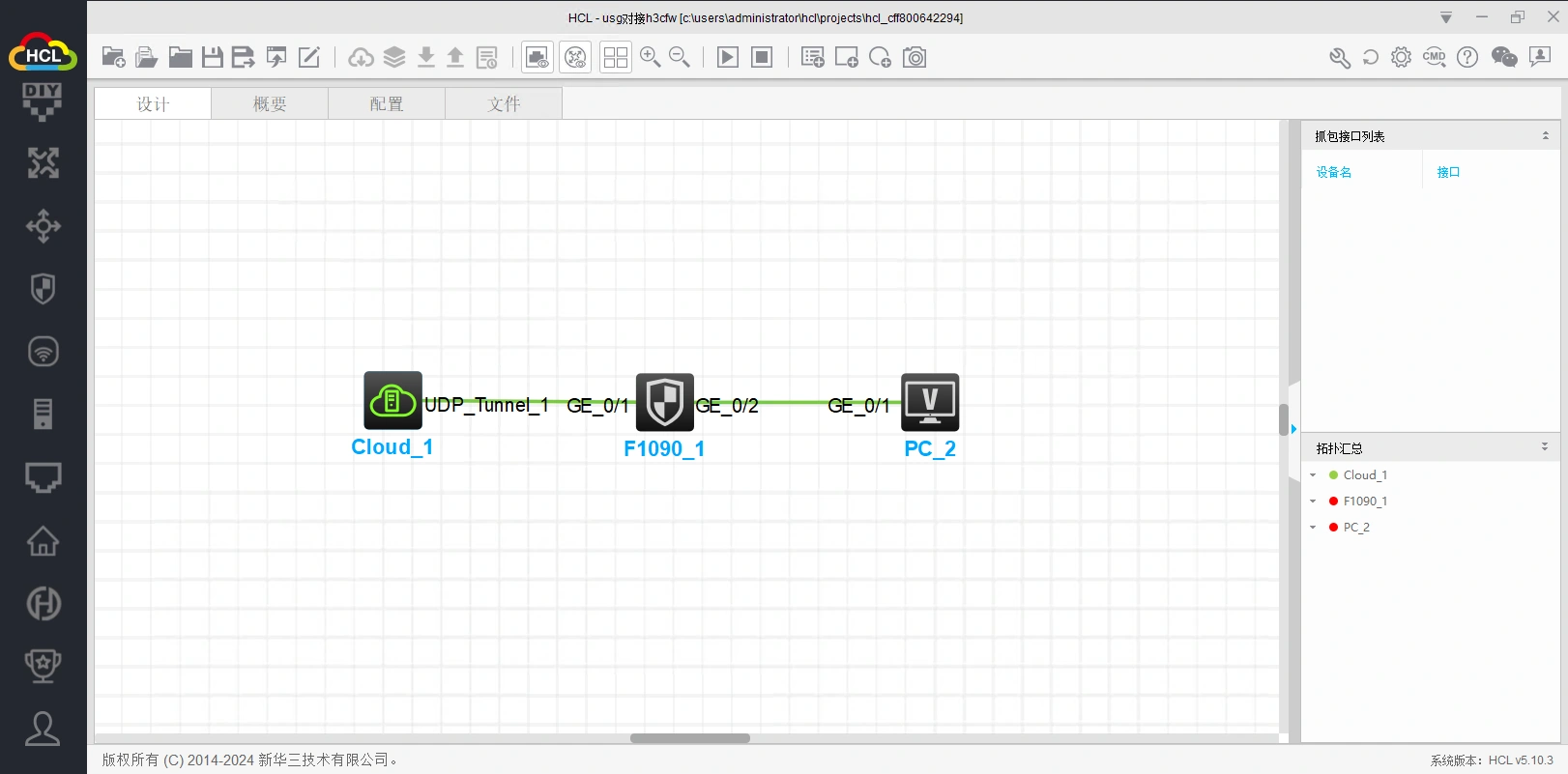

HCL 中拓扑绘制

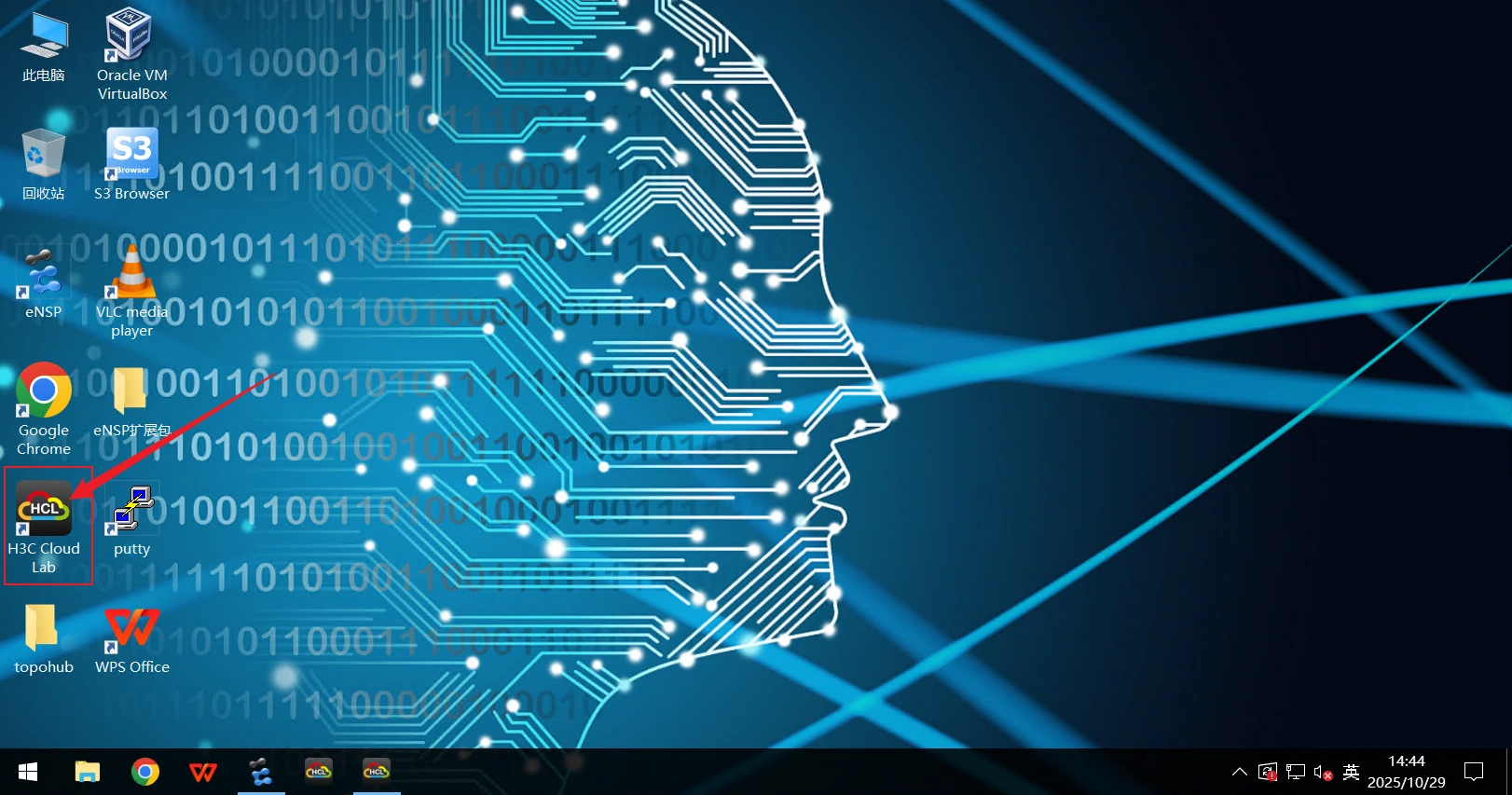

打开 HCL 应用，在工作区拖入一台 F1090 防火墙、一台 PC 终端设备以及一个 Cloud 云组件。

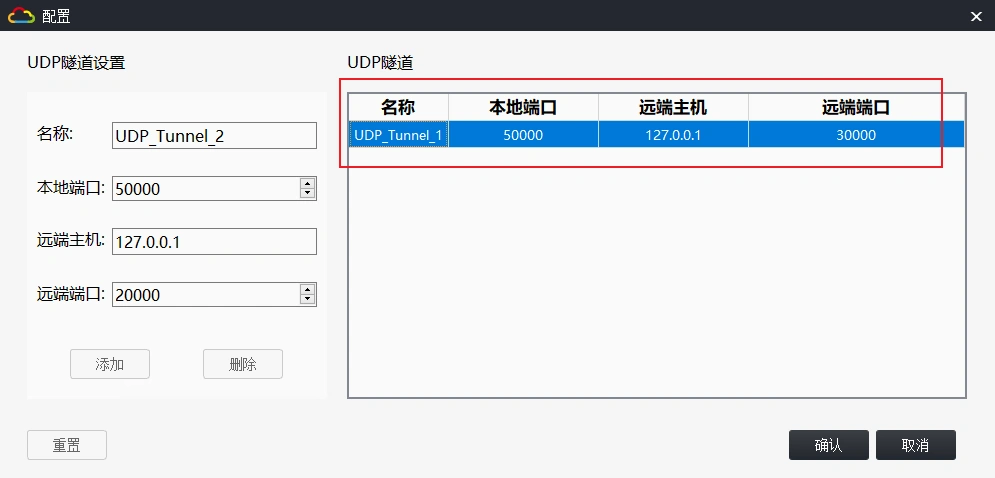

在 Cloud 组件中配置 UDP 隧道（隧道名称可自定义），具体设置为：本地端口 50000，远端主机 127.0.0.1，远端端口 3000。配置完成后，将 Cloud 的 UDP_Tunnel_1 接口与 F1090 防火墙的 G1/0/1 接口相连，以此替代 F1090 原与 “模拟 Internet” 设备的互联链路；其余设备则按组网拓扑的既定规划正常完成连接即可。

配置模拟 Internet

配置 G0/0/0 接口。

[Internet]interface GigabitEthernet 0/0/0
[Internet-GigabitEthernet0/0/0]ip address 100.64.20.2 24
[Internet-GigabitEthernet0/0/0]quit

配置 G0/0/1 接口。

[Internet]interface GigabitEthernet 0/0/1
[Internet-GigabitEthernet0/0/1]ip address 100.64.10.2 24
[Internet-GigabitEthernet0/0/1]quit

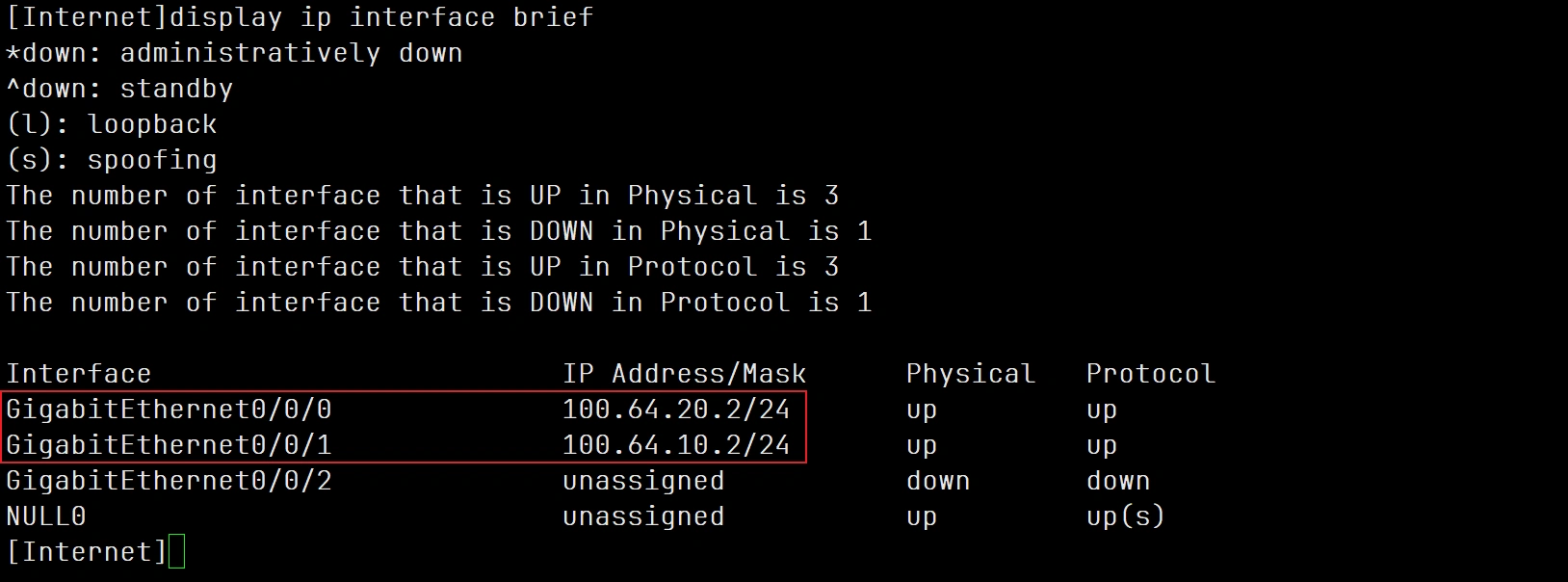

查看接口的 IP 配置。

[Internet]display ip interface brief

配置 F1090 防火墙

配置接口，并将接口加入安全区域

配置 G1/0/1 接口，并将接口加入 Untrust 安全区域。

[H3C]interface GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1]port link-mode route
[H3C-GigabitEthernet1/0/1]ip address 100.64.20.1 24
[H3C-GigabitEthernet1/0/1]quit
[H3C]security-zone name Untrust
[H3C-security-zone-Untrust]import interface GigabitEthernet 1/0/1
[H3C-security-zone-Untrust]quit

配置 G1/0/2 接口，并将接口加入 Trust 安全区域。

[H3C]interface GigabitEthernet 1/0/2
[H3C-GigabitEthernet1/0/2]ip address 192.168.20.1 24
[H3C-GigabitEthernet1/0/2]quit
[H3C]security-zone name Trust
[H3C-security-zone-Trust]import interface GigabitEthernet 1/0/2
[H3C-security-zone-Trust]quit

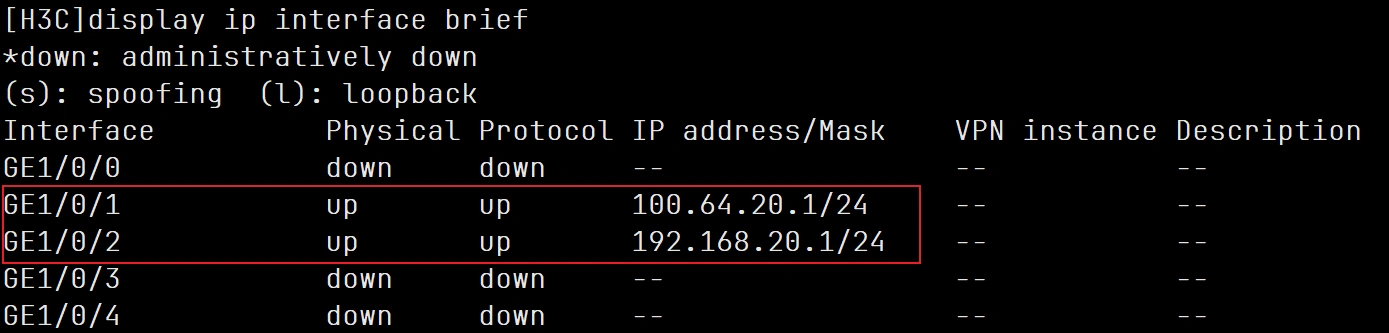

查看接口的 IP 配置。

[H3C]display ip interface brief

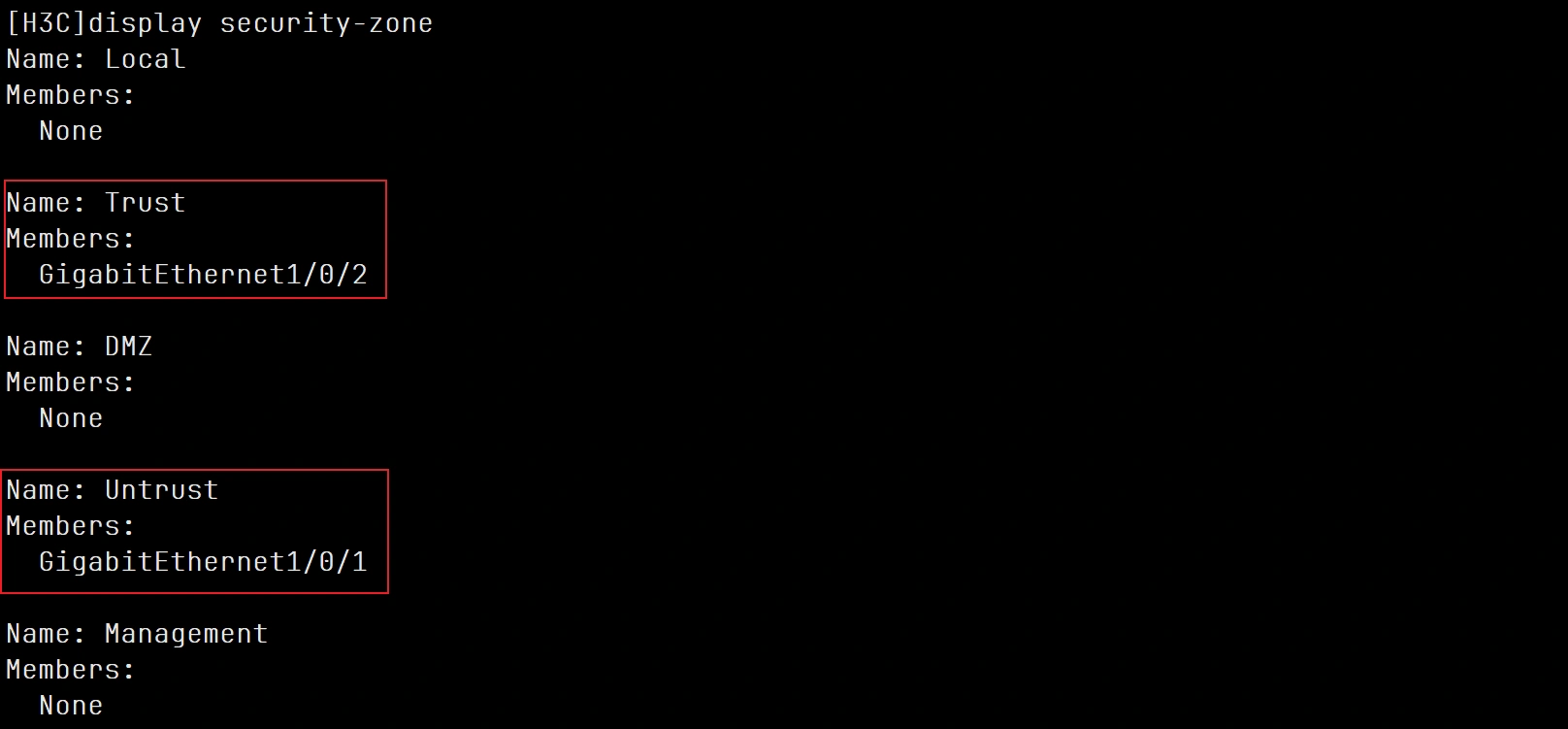

查看安全区域配置。

[H3C]display security-zone

配置安全策略

配置 trust1 和 untrust1 两个对象组。

[H3C]object-group ip address trust1
[H3C-obj-grp-ip-trust1]network subnet 192.168.20.0 24
[H3C-obj-grp-ip-trust1]quit
[H3C]object-group ip address untrust1
[H3C-obj-grp-ip-untrust1]network subnet 192.168.10.0 24
[H3C-obj-grp-ip-untrust1]quit

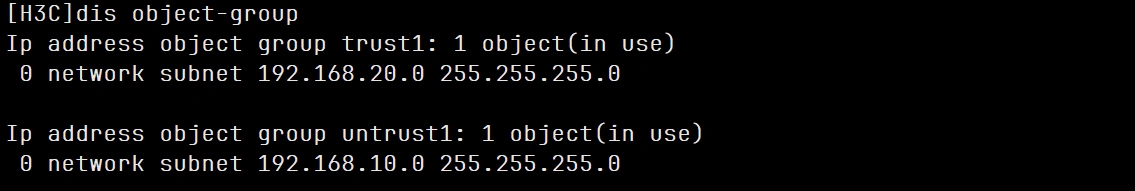

查看对象组。

[H3C]dis object-group

配置对象策略。

[H3C]object-policy ip trust-untrust
[H3C-object-policy-ip-trust-untrust]rule pass source-ip trust1 destination-ip untrust1
[H3C-object-policy-ip-trust-untrust]quit
[H3C]object-policy ip untrust-trust
[H3C-object-policy-ip-untrust-trust]rule pass source-ip untrust1 destination-ip trust1
[H3C-object-policy-ip-untrust-trust]quit

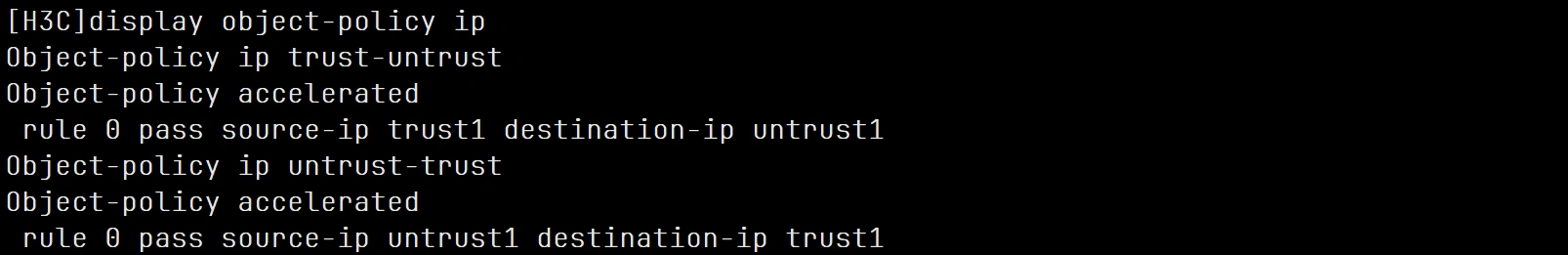

查看对象策略。

[H3C]display object-policy ip

配置 untrust 和 trust 之间的安全策略，保证总部网络和分部网络能够互通。

[H3C]zone-pair security source trust destination untrust
[H3C-zone-pair-security-Trust-Untrust]object-policy apply ip trust-untrust
[H3C-zone-pair-security-Trust-Untrust]quit
[H3C]zone-pair security source untrust destination trust
[H3C-zone-pair-security-Untrust-Trust]object-policy apply ip untrust-trust
[H3C-zone-pair-security-Untrust-Trust]quit

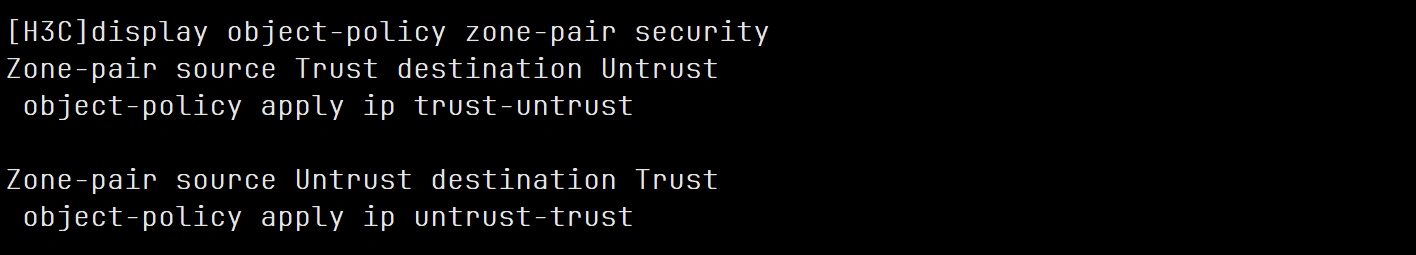

查看 untrust 和 trust 之间的安全策略。

[H3C]display object-policy zone-pair security

配置 ACL，用于 local 与 untrust 间的安全策略。

[H3C]acl advanced 3999
[H3C-acl-ipv4-adv-3999]rule 0 permit ip
[H3C-acl-ipv4-adv-3999]quit

配置 local 与 untrust 之间的安全策略。

[H3C]zone-pair security source untrust destination local
[H3C-zone-pair-security-Untrust-Local]packet-filter 3999
[H3C-zone-pair-security-Untrust-Local]quit
[H3C]zone-pair security source local destination untrust
[H3C-zone-pair-security-Local-Untrust]packet-filter 3999
[H3C-zone-pair-security-Local-Untrust]quit

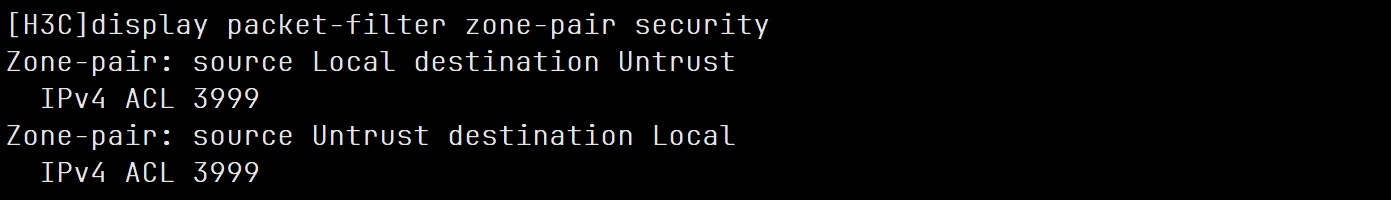

查看 local 与 untrust 之间的安全策略。

[H3C]display packet-filter zone-pair security

配置路由

配置连接到 Internet 的缺省路由，下一跳为 100.64.20.2。

[H3C]ip route-static 0.0.0.0 0 100.64.20.2

配置 ACL，定义被保护的流量

源地址为 192.168.20.0/24，目的地址为 192.168.10.0/24 的报文，需要经过 IPSec 隧道传输。定义的流量要与华为防火墙中定义的流量互为镜像，否则协商失败。

[H3C]acl advanced 3000
[H3C-acl-ipv4-adv-3000]rule permit ip source 192.168.20.0 0.0.0.255 destination 192.168.10.0 0.0.0.255
[H3C-acl-ipv4-adv-3000]quit

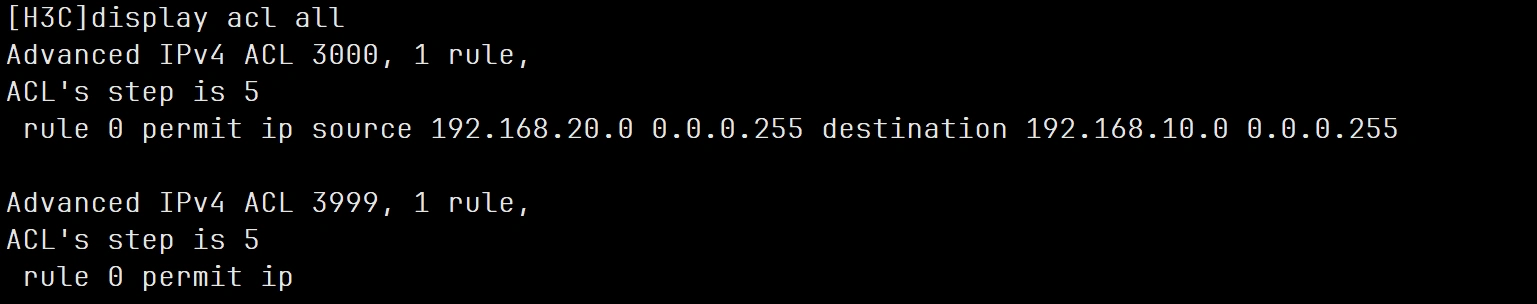

查看 ACL 配置。

[H3C]display acl all

配置 IKE 安全提议、keychain、profile

配置 IKE 安全提议，指定加密算法、认证算法、DH、认证方法，取值要与华为防火墙的配置值严格一致。配置认证算法时，设置为 sha，H3C 防火墙中 sha 也就是 sha1。

[H3C]ike proposal 1
[H3C-ike-proposal-1]encryption-algorithm 3des
[H3C-ike-proposal-1]authentication-method pre-share
[H3C-ike-proposal-1]authentication-algorithm sha
[H3C-ike-proposal-1]dh group2
[H3C-ike-proposal-1]quit

配置 keychain。

[H3C]ike keychain keychain1
[H3C-ike-keychain-keychain1]pre-shared-key address 100.64.10.1 255.255.255.0 key simple Grbj@2018
[H3C-ike-keychain-keychain1]quit

配置 profile。

[H3C]ike profile profile1
[H3C-ike-profile-profile1]keychain keychain1
[H3C-ike-profile-profile1]proposal 1
[H3C-ike-profile-profile1]exchange-mode main
[H3C-ike-profile-profile1]local-identity address 100.64.20.1
[H3C-ike-profile-profile1]match remote identity address 100.64.10.1 255.255.255.0
[H3C-ike-profile-profile1]match local address GigabitEthernet1/0/1
[H3C-ike-profile-profile1]quit

配置 IPSec

配置 IPSec 安全提议，指定封装模式、安全协议，加密算法、认证算法，取值要与华为防火墙的配置值严格一致。

[H3C]ipsec transform-set tran1
[H3C-ipsec-transform-set-tran1]encapsulation-mode tunnel
[H3C-ipsec-transform-set-tran1]protocol esp
[H3C-ipsec-transform-set-tran1]esp encryption-algorithm 3des
[H3C-ipsec-transform-set-tran1]esp authentication-algorithm sha1
[H3C-ipsec-transform-set-tran1]quit

配置 IPSec 策略。

[H3C]ipsec policy map1 1 isakmp
[H3C-ipsec-policy-isakmp-map1-1]re
[H3C-ipsec-policy-isakmp-map1-1]remo
[H3C-ipsec-policy-isakmp-map1-1]remote-address 100.64.10.1
[H3C-ipsec-policy-isakmp-map1-1]se
[H3C-ipsec-policy-isakmp-map1-1]security a
[H3C-ipsec-policy-isakmp-map1-1]security acl 3000
[H3C-ipsec-policy-isakmp-map1-1]tr
[H3C-ipsec-policy-isakmp-map1-1]tran
[H3C-ipsec-policy-isakmp-map1-1]transform-set tr
[H3C-ipsec-policy-isakmp-map1-1]transform-set tran1
[H3C-ipsec-policy-isakmp-map1-1]ik
[H3C-ipsec-policy-isakmp-map1-1]ike-p
[H3C-ipsec-policy-isakmp-map1-1]ike-profile pro
[H3C-ipsec-policy-isakmp-map1-1]ike-profile profile1
[H3C-ipsec-policy-isakmp-map1-1]qui
[H3C-ipsec-policy-isakmp-map1-1]quit

在接口上应用 IPSec 策略。

[H3C]interface GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1]ipsec apply policy map1
[H3C-GigabitEthernet1/0/1]quit

配置 USG6000V 防火墙

配置接口，并将接口加入安全区域

配置口 GE1/0/0 接口，并将接口加入 untrust 安全区域。

[USG6000V1]interface GigabitEthernet 1/0/0
[USG6000V1-GigabitEthernet1/0/0]ip address 100.64.10.1 24
[USG6000V1-GigabitEthernet1/0/0]quit
[USG6000V1]firewall zone untrust
[USG6000V1-zone-untrust]add interface GigabitEthernet 1/0/0
[USG6000V1-zone-untrust]quit

配置 GE1/0/1 接口，并将接口加入 trust 安全区域。

[USG6000V1]interface GigabitEthernet 1/0/1
[USG6000V1-GigabitEthernet1/0/1]ip address 192.168.10.1 24
[USG6000V1-GigabitEthernet1/0/1]quit
[USG6000V1]firewall zone trust
[USG6000V1-zone-trust]add interface GigabitEthernet 1/0/1
[USG6000V1-zone-trust]quit

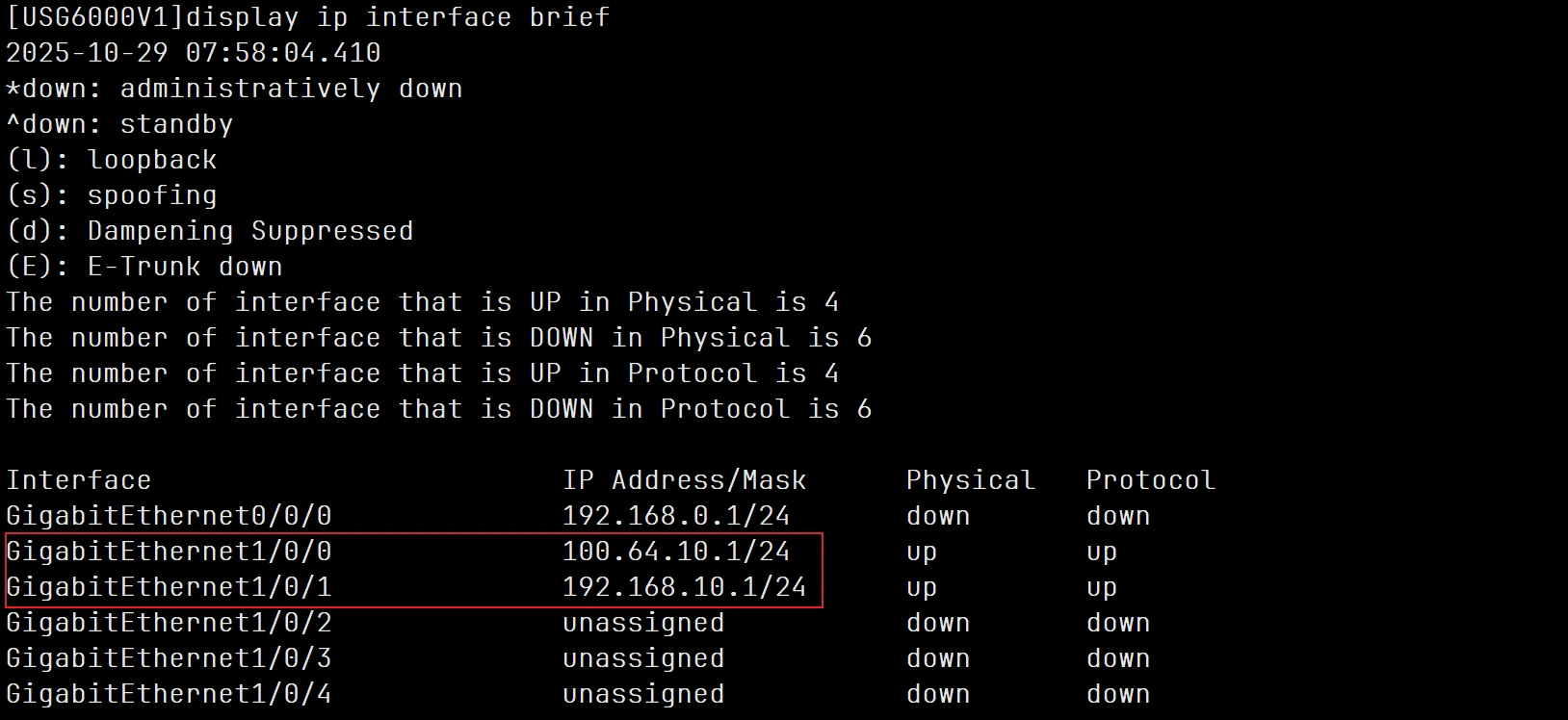

查看接口的IP配置。

[USG6000V1]display ip interface brief

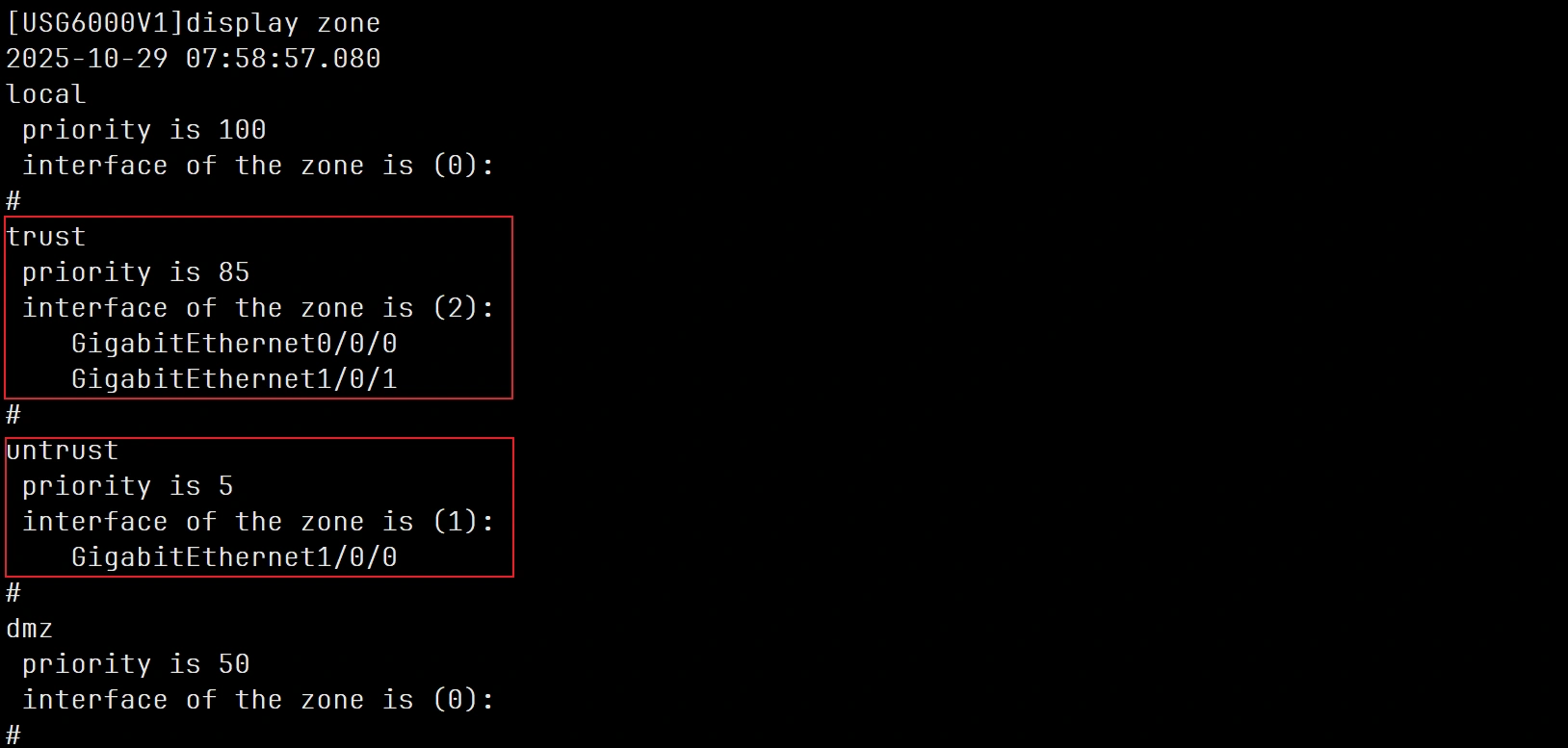

查看安全区域配置。

[USG6000V1]display zone

配置安全策略

配置 untrust 和 trust 之间的安全策略。配置策略1，保证分部能够访问总部；配置策略2，保证总部能够访问分部。

[USG6000V1]security-policy
[USG6000V1-policy-security]rule name 1
[USG6000V1-policy-security-rule-1]source-zone untrust
[USG6000V1-policy-security-rule-1]destination-zone trust
[USG6000V1-policy-security-rule-1]action permit
[USG6000V1-policy-security-rule-1]quit
[USG6000V1-policy-security]rule name 2
[USG6000V1-policy-security-rule-2]source-zone trust
[USG6000V1-policy-security-rule-2]destination-zone untrust
[USG6000V1-policy-security-rule-2]action permit
[USG6000V1-policy-security-rule-2]quit

配置 local 与 untrust 之间的安全策略。配置策略3，保证华为防火墙能够发起 IPSec 隧道建立请求；配置策略4，保证华为防火墙能够接收 IPSec 隧道建立请求。

[USG6000V1-policy-security]rule name 3
[USG6000V1-policy-security-rule-3]source-zone local
[USG6000V1-policy-security-rule-3]destination-zone untrust
[USG6000V1-policy-security-rule-3]action permit
[USG6000V1-policy-security-rule-3]quit
[USG6000V1-policy-security]rule name 4
[USG6000V1-policy-security-rule-4]source-zone untrust
[USG6000V1-policy-security-rule-4]destination-zone local
[USG6000V1-policy-security-rule-4]action permit
[USG6000V1-policy-security-rule-4]quit

配置路由

配置连接到 Internet 的缺省路由，下一跳为 100.64.10.2。

[USG6000V1]ip route-static 0.0.0.0 0 100.64.10.2

配置 ACL，定义被保护的流量

源地址为 192.168.10.0/24，目的地址为 192.168.20.0/24 的报文，需要经过 IPSec 隧道传输。

[USG6000V1]acl 3000
[USG6000V1-acl-adv-3000]rule permit ip source 192.168.10.0 0.0.0.255 destination 192.168.20.0 0.0.0.255
[USG6000V1-acl-adv-3000]quit

配置 IKE SA

配置IKE安全提议，指定加密算法、认证算法、DH。此举例中采用IKEv1，不需要配置完整性算法。

[USG6000V1]ike proposal 1
[USG6000V1-ike-proposal-1]encryption-algorithm 3des
[USG6000V1-ike-proposal-1]authentication-algorithm sha1
[USG6000V1-ike-proposal-1]dh group2
[USG6000V1-ike-proposal-1]quit

配置IKE对等体，指定协商模式、IKE版本、预共享密钥，对端IP地址。

[USG6000V1]ike peer h3c
[USG6000V1-ike-peer-h3c]exchange-mode main
[USG6000V1-ike-peer-h3c]undo version 2
[USG6000V1-ike-peer-h3c]ike-proposal 1
[USG6000V1-ike-peer-h3c]pre-shared-key Grbj@2018
[USG6000V1-ike-peer-h3c]remote-address 100.64.20.1
[USG6000V1-ike-peer-h3c]quit

配置 IPsec

配置 IPSec 安全提议，指定封装模式、安全协议，加密算法、认证算法。

[USG6000V1]ipsec proposal tran1
[USG6000V1-ipsec-proposal-tran1]transform esp
[USG6000V1-ipsec-proposal-tran1]encapsulation-mode tunnel
[USG6000V1-ipsec-proposal-tran1]esp encryption-algorithm 3des
[USG6000V1-ipsec-proposal-tran1]esp authentication-algorithm sha1
[USG6000V1-ipsec-proposal-tran1]quit

配置 IPSec 策略，绑定 IKE 对等体、IPSec 安全提议、ACL。

[USG6000V1]ipsec policy map1 1 isakmp
[USG6000V1-ipsec-policy-isakmp-map1-1]ike-peer h3c
[USG6000V1-ipsec-policy-isakmp-map1-1]proposal tran1
[USG6000V1-ipsec-policy-isakmp-map1-1]security acl 3000
[USG6000V1-ipsec-policy-isakmp-map1-1]quit

在接口上应用 IPSec 策略。

[USG6000V1]interface GigabitEthernet 1/0/0
[USG6000V1-GigabitEthernet1/0/0]ipsec policy map1
[USG6000V1-GigabitEthernet1/0/0]quit

配置 PC

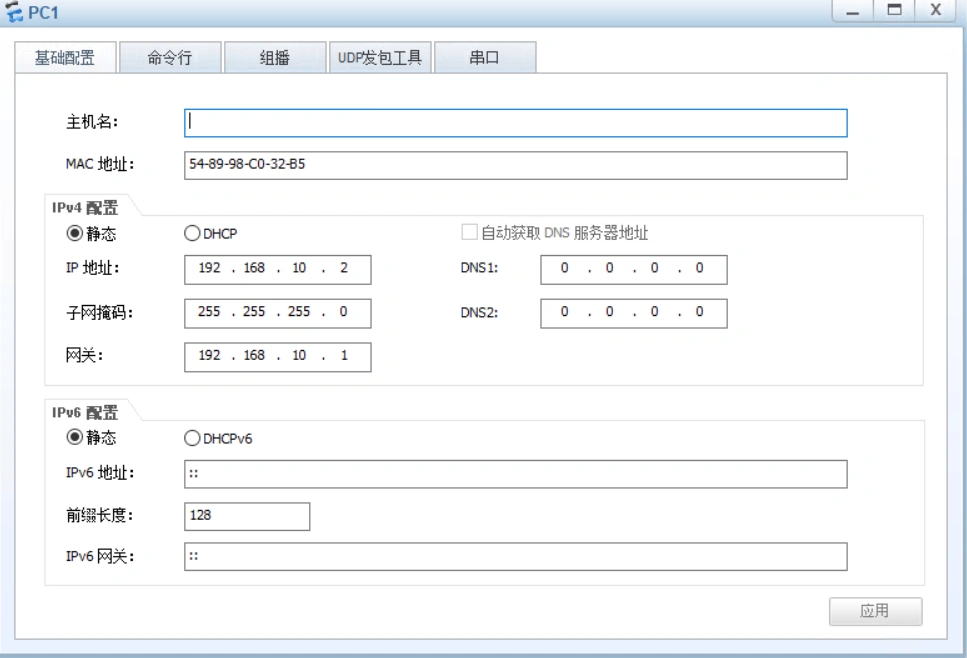

配置总部的PC（eNSP中）。

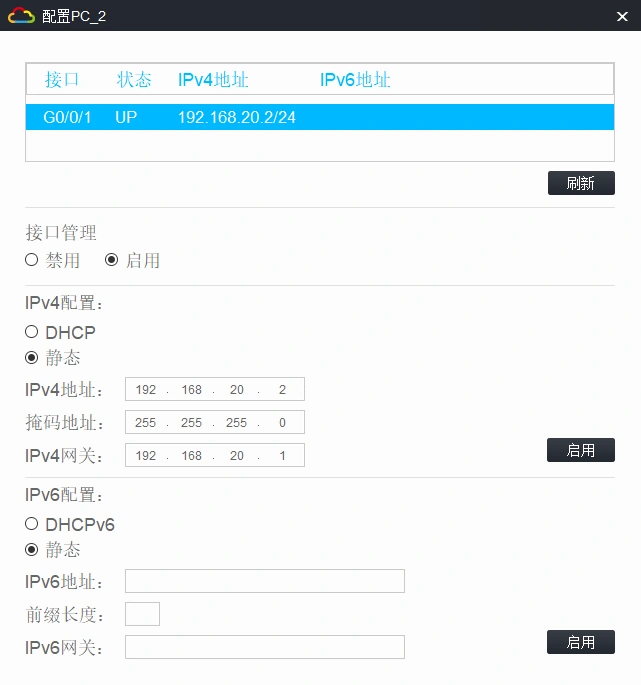

配置分部的PC（HCL中）。

结果验证

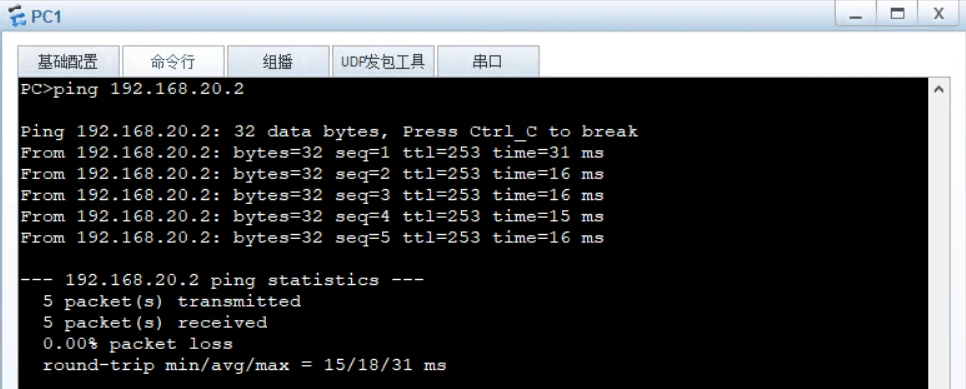

在 PC1 中 ping 分部中的 PC2。

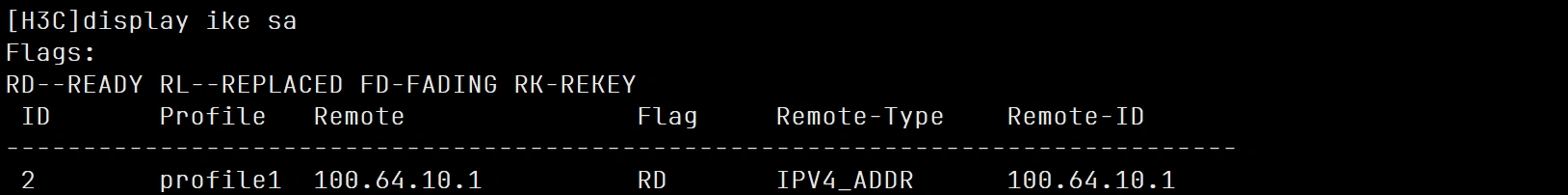

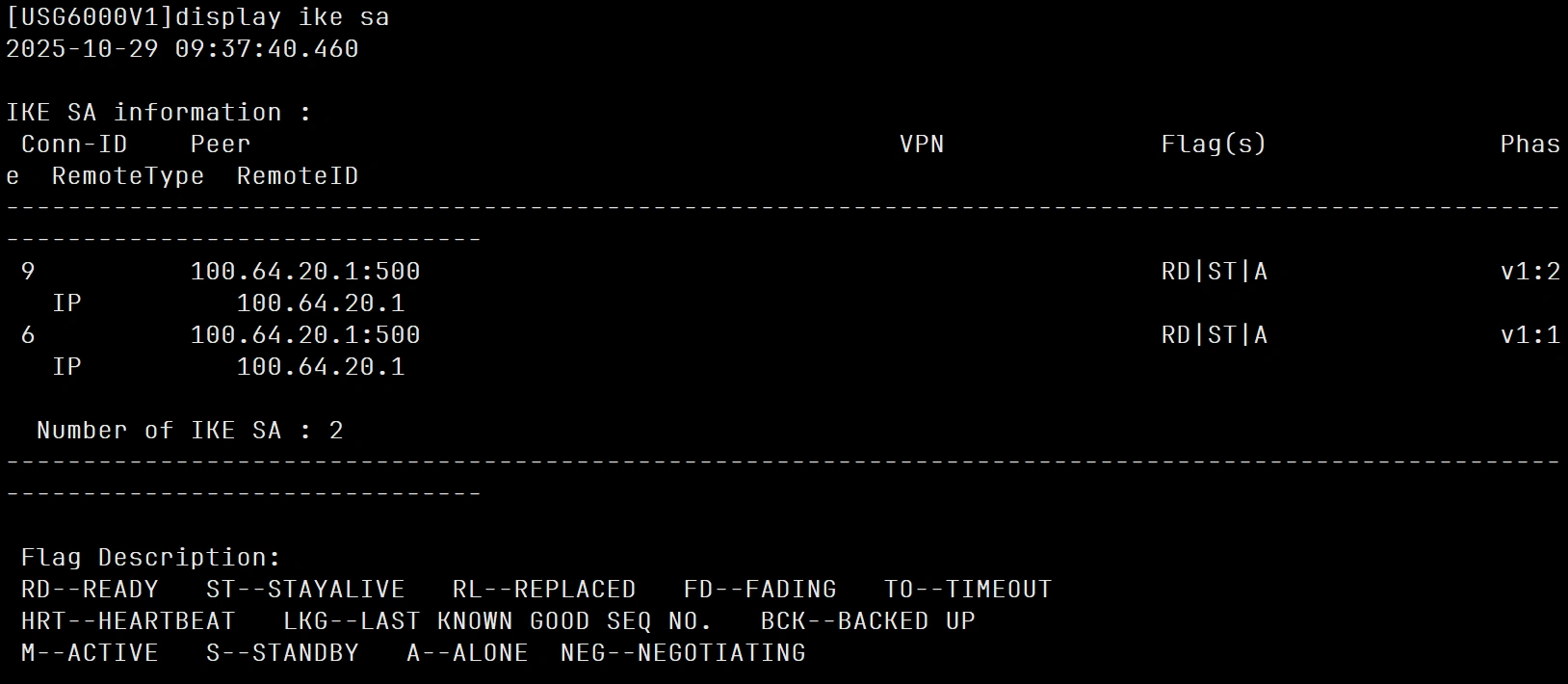

在华为和 H3C 中执行 display ike sa 命令，查看 IKE SA 是否建立成功。

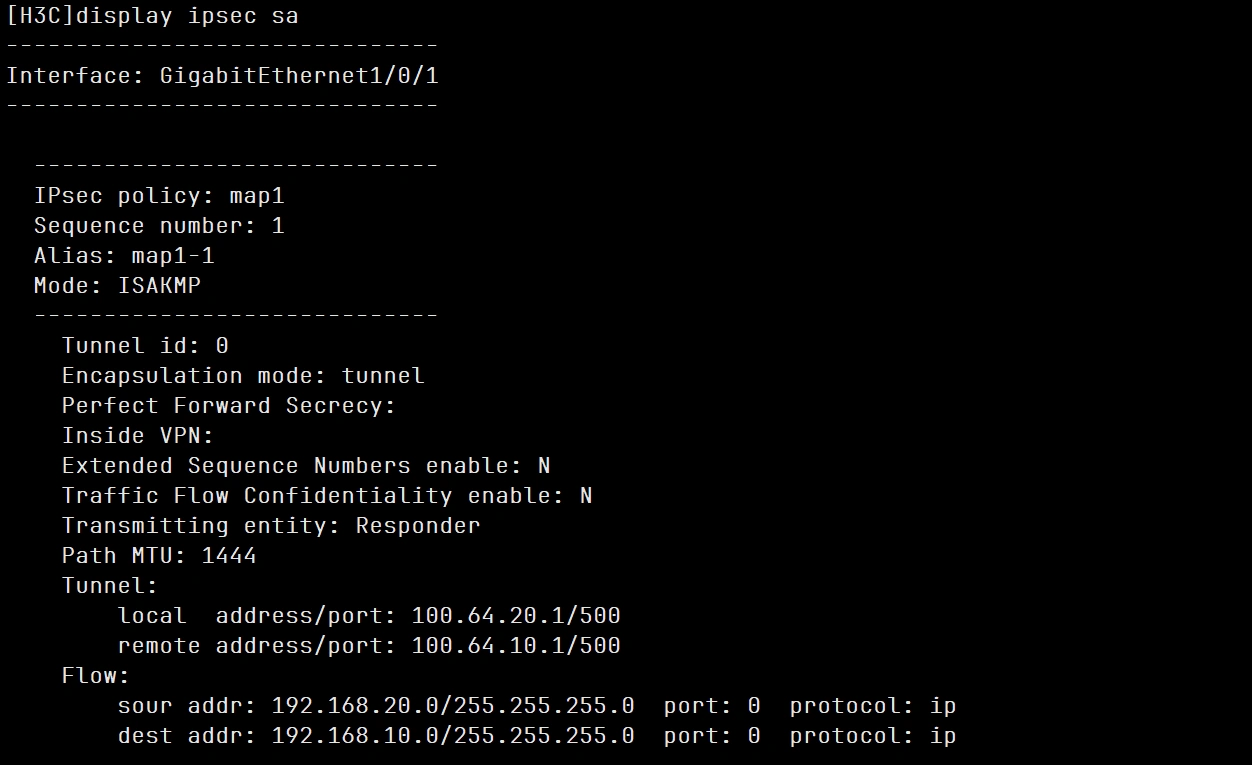

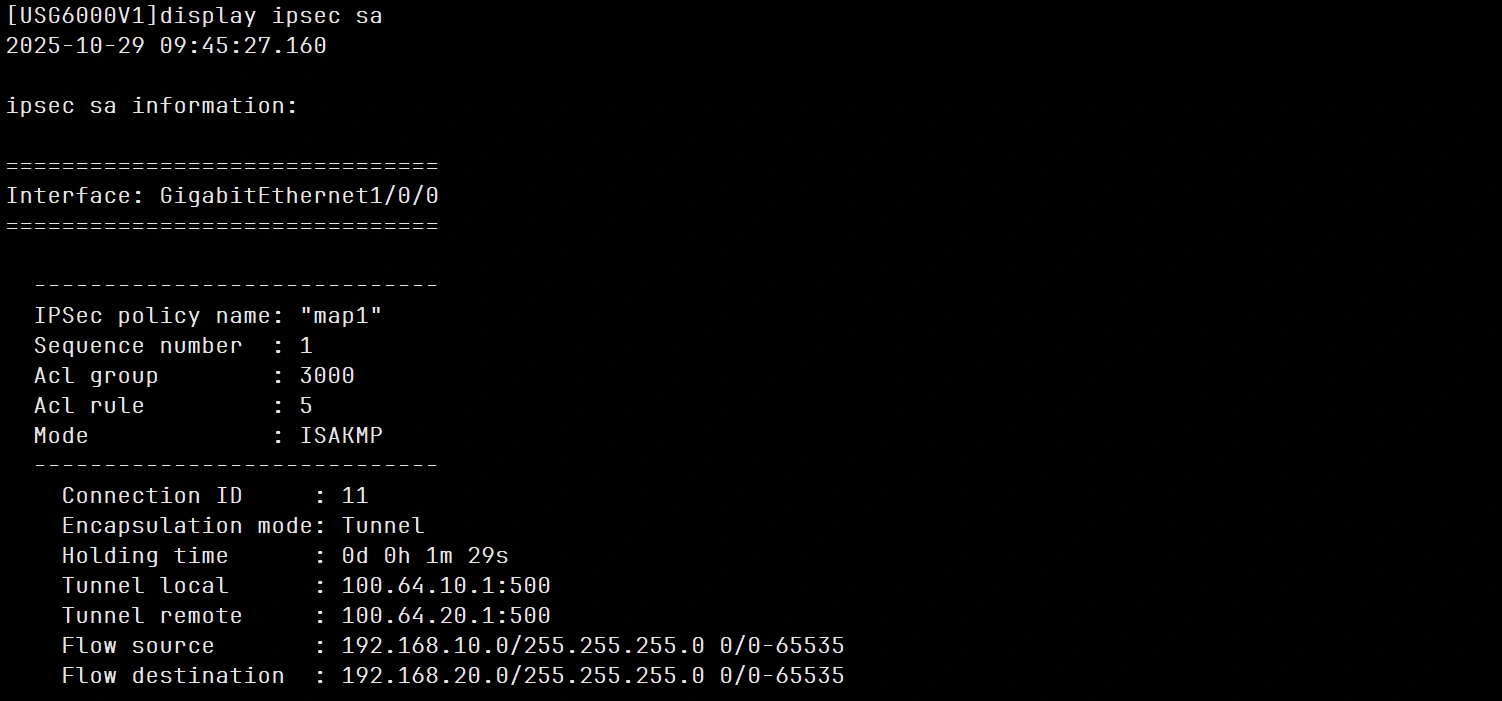

在华为和 H3C 中，执行 display ipsec sa 命令，查看 IPSec SA 是否建立成功。
