        手机云台又称手持稳定器。简单来说，就是自拍杆+鸡头稳定器+可自由控制的功能。人们想买手持云台的最根本诉求，就是想把照片、视频拍得更好。无论是直播、视频vlog，还是延时摄影、慢动作、全景摄影、夜景、物体追踪、重叠影像、推拉变焦（希区柯克）等，都不是单独一个手机可以玩得好的，这就需要配合手机云台（稳定器）了。从前想达到这样的效果，需要斯坦尼康以及其他专门定制的大型设备来实现，现在可轻巧便携多了。

本次来我司整改产品手机云台，外壳为塑料材质，USB公头数据线连接手机控制拍摄。按IEC/EN61000-4-2标准测试静电后无法控制手机拍摄以下为测试数据：

一、整改前数据：

二、整改方案：

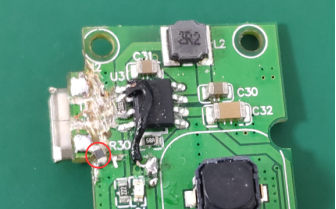

1. 1.将USB的外壳与与PCB板分开，并用EOB（型号：EOB1608L350T)串联到PCB板GND,如下红圈处，并且在电源的正负极之间串上EOB(型号：EOB2012L100T),如下图黄圈处，并且5V对地并联ESD（型号：ASIM CV0402VT9101T)如下图蓝框处：

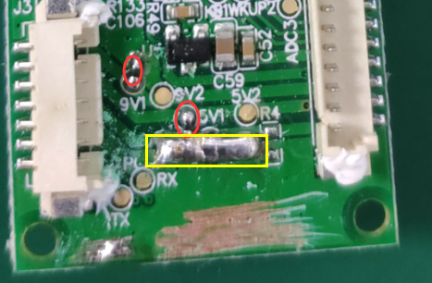

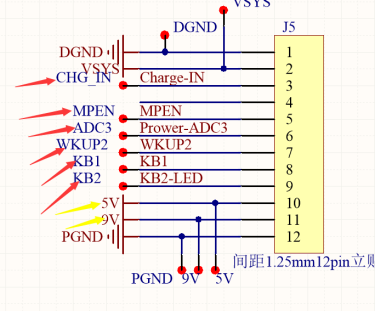

1. 2.在J5的的信号线和电源线对地并联ESD（型号：ASIM CV0402VT9101T）,并且在5V和9V上串联EOB（型号：EOB2012L100T)

1. 3.对于辐射，在升压电路电压输入与输出上串联滤波器（型号：CVH2012L0019T)，如下图蓝圈处,并且对地并联680PF电容，如下图红圈处：

1. 4.在主板上，9V，5V对地并联ESD（型号ASIM CV0402VT9101T),将PGND与PCB板地大面积相连，并且在RX2,TX2之间串联共模滤波器（型号：ASIM CMF1210DH900MFR)，如下图：

1. 5.主板与驱动板子的连接线上绕个磁环。

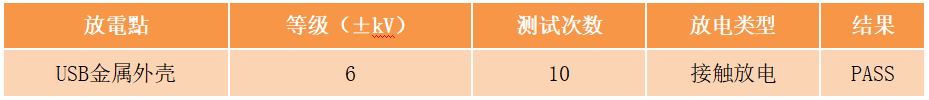

三、整改后数据：
