stm32_关于乐鑫ESP8266-07S WIFI模组烧录安信可科技的MQTT固件流程

news 2025/10/29 9:38:24

一、MQTT固件准备

1.1 安信可官网下载固件

https://docs.ai-thinker.com/esp8266/#_3-%E5%9B%BA%E4%BB%B6%E7%9B%B8%E5%85%B3

1）安信可科技官网：ESP8266系列模组专题 | 安信可科技

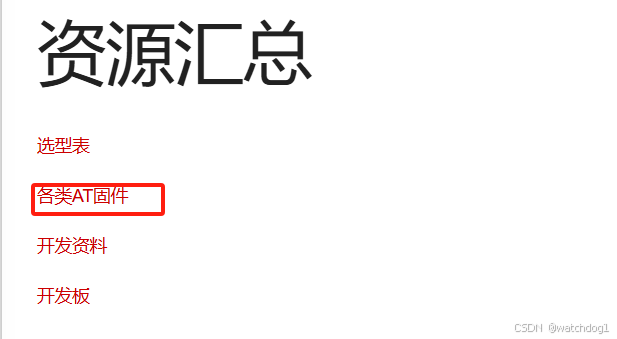

找到“各类AT固件”，点击进入

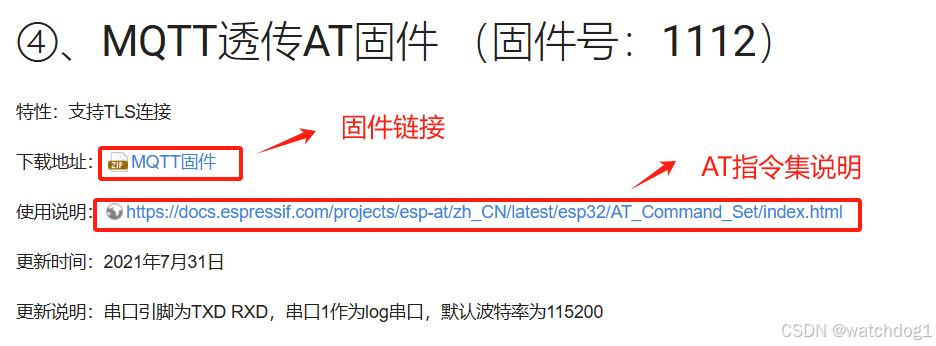

2）直接选择固件号：1112 的MQTT固件，下载，以及在线阅读AT指令集（友情提示：该固件，只支持基础AT指令、WIFI --AT指令、MQTT --AT指令集，不支持HTTP指令，尝试过POST或GET请求均失败）

1.2 烧录软件准备

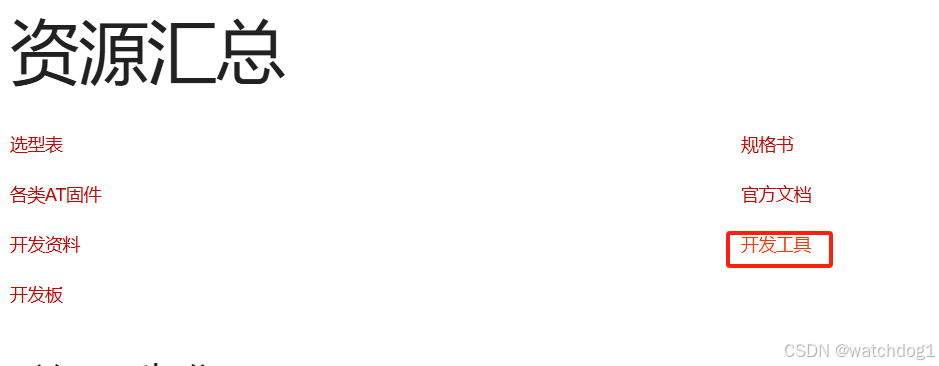

在资源汇总一栏，点击开发工具

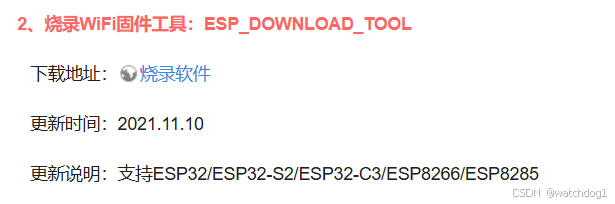

下载烧录软件 ESP_DOWNLOAD_TOOL,我下载的版本是V3.9.2

2) 安装软件流程，不做赘述

3）打开软件，软件如下所示

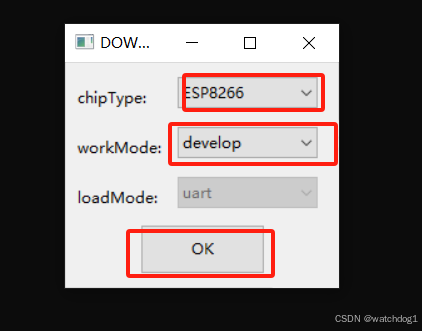

芯片类型：ESP8266、工作模式：develop、烧录模式：uart,点击OK

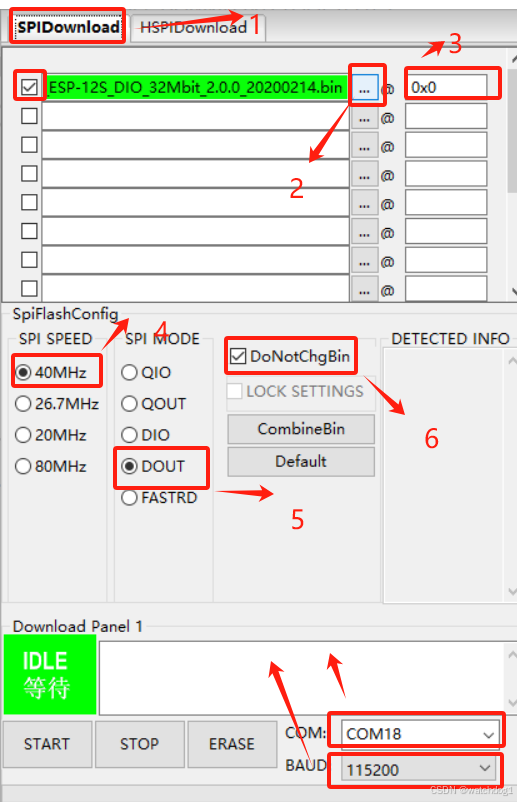

1、选择SPI Download,

2、点击选择前面下载的固件，存放路径，固件是二进制文件，.bin格式

3、烧录地址：0x0

4、5、6，默认即可

串口号选择连接的模组的串口号、波特率固定位115200

二、硬件准备

2.1、USB转TTL 模块

购买一个USB转TTL 模块，安装好CH340驱动(这里不做赘述)

2.2 ESP8266-07S WIFI模组、杜邦线（若干）

（如果模组上，没有按键拉低引脚电平，则准备一把镊子）或者可以某宝买一个专门烧录ESP8266的测试板夹具

2.3

三、烧录

1、模组与USB转TTL模块连接

（WIFI_RXD--> 模块的TXD,WIFI_TXD-->模块的RXD,以及共地，如果模组的要接USB转TTL上的电源VCC, 则模组VCC-->模块VCC,而不是模块3v3，因为这样电压不足会烧录失败）

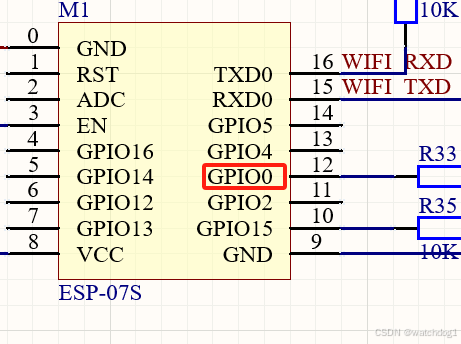

2、GPIO0 与GND短接

上述操作完成后：

1、点击ESP-DOWNLOAD_TOOL的Start,"IDLE等待，变为等待上电"

2、点击ESP-DOWNLOAD_TOOL的Start给WIFI模组断电，然后模组的GPIO0 和GND短接，短接好，再上电,上电完毕，不松手

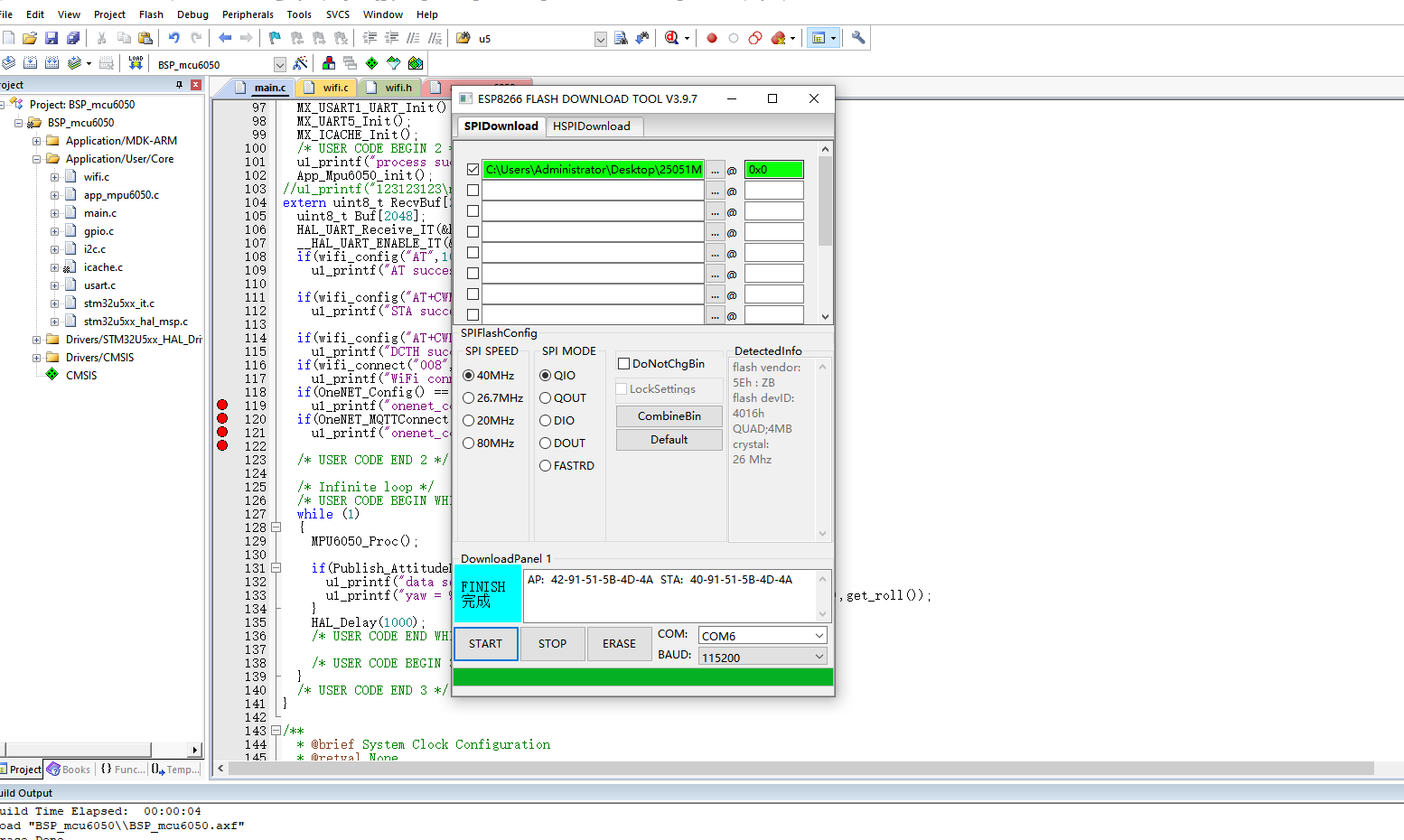

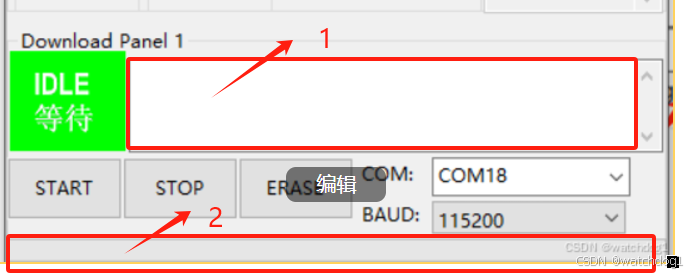

3、观察，这几个区域：区域1：出现MAC地址，区域2：出现烧录进度条，即可松手，直至烧录完成

三、WIFI热点的账号和密码配置

1）、通过AT指令来配置

2）、通过手机的app来配置WIFI

以上两种方法：都有一个前提是：AT+CWMODE = 1 将wifi设置为station模式

3.1 AT指令配置：

AT+CWJAP 详情请看前面提到的AT指令集文档

3.2 SMART APP配置

发送下面AT指令，开启 ESP-TOUCH+AirKiss 兼容模式

AT+CWSTARTSMART

3.3 ESP-TOUCH下载

(好像只支持安卓系统的手机)

通过网盘分享的文件：esptouch_v3.7.1.zip
链接: https://pan.baidu.com/s/1bSmanN3t_yy60VJEPSYUiw?pwd=6xsf 提取码: 6xsf
链接: https://pan.baidu.com/s/1bSmanN3t_yy60VJEPSYUiw?pwd=6xsf 提取码: 6xsf
通过网盘分享的文件：安可信
链接: https://pan.baidu.com/s/1iKrHumYwPmRgBQqqPxF64g 提取码: ykpw
