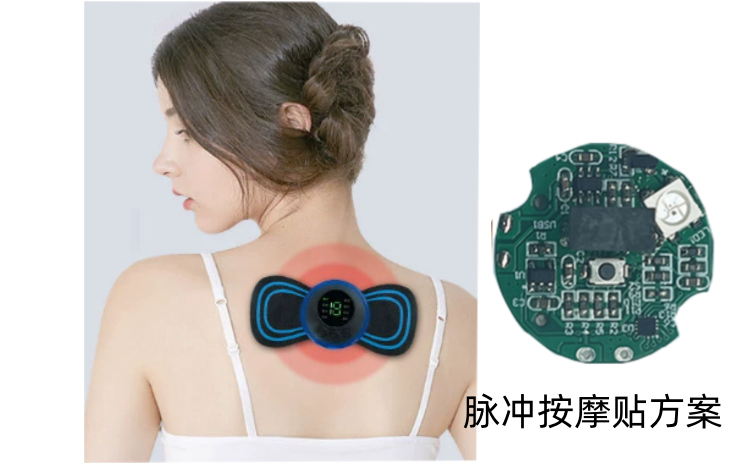

脉冲按摩贴方案开发, 脉冲按摩贴MCU控制方案设计

脉冲按摩贴的 MCU 方案需围绕 "精准控制、安全可靠、低耗便携" 三大核心目标设计，具体技术指标如下：
脉冲参数控制精度：频率需覆盖 10~150Hz 理疗常用范围，调节步长≤5Hz；脉冲宽度可在 50~500μs 内可调；输出电流动态范围 5~50mA，误差≤±3mA，以适配舒缓、揉捏、刮痧等不同按摩模式。
安全防护等级：具备过流保护（响应时间 <10μs）、电极脱落检测（阻抗> 2kΩ 时触发保护）、ESD 静电防护（≥±8kV 接触放电）及过压保护功能，符合家用电子设备安全标准。
功耗与续航：单通道静态功耗 < 0.5W，待机电流≤10μA，配合 3.7V/500mAh 锂电池时，连续工作时间≥4 小时，待机时间≥30 天。
交互与扩展性：支持按键 / 触控操作、LED 状态指示，预留蓝牙 / Wi-Fi 模块接口，可实现手机 APP 参数调节与模式切换。

方案整体架构设计
脉冲按摩贴 MCU 方案采用 "核心控制 + 信号链 + 保护机制 + 交互模块" 的分层架构，各模块协同实现完整功能，具体结构如下：
1. 核心控制层（MCU 主控单元）
作为方案中枢，承担脉冲参数生成、外设控制、状态监测与逻辑判断功能。通过定时器生成 PWM 基础信号，经软件算法调节频率、占空比实现脉冲波形定制；通过 I/O 端口控制驱动电路与保护模块，接收按键、传感器等外部输入信号，执行相应控制逻辑。
2. 信号放大与驱动层
将 MCU 输出的微弱 PWM 信号转换为可作用于人体的有效电脉冲，采用分层放大设计：
前置缓冲级：采用 三极管构建电压跟随器，降低输出阻抗对前级的影响，其 180V 高耐压特性可应对电极脱落瞬时高压。
功率驱动级：单通道场景选用 （NPN 型，1.5A 电流），大电流或双向脉冲场景采用 （PNP 型）互补推挽结构，消除交越失真，支持刮痧等双向电流模式。
恒流控制模块：串联 0.1Ω 采样电阻实时检测输出电流，反馈至 MCU 实现闭环调节，确保电流稳定性。
3. 安全保护层
构建多重防护体系保障设备与用户安全：
电气保护：输出端串联  TVS 管吸收 ESD 与电感反压，设置  快恢复二极管防止反向击穿。
异常监测：通过电压比较器监控电极间阻抗，实现脱落检测；采样电阻配合 ADC 模块实现过流检测，触发保护时 MCU 立即切断输出。
热管理：SOT-23 封装器件控制持续电流 < 300mA，TO-252 封装器件配置≥50mm² 散热铜箔，确保结温不超过 125℃。
4. 电源与交互层
电源管理：采用锂电池供电，通过 LDO稳压至 3.3V 给 MCU 与外设供电，集成充电管理模块支持有线或无线充电。
人机交互：配置 2~3 个功能按键（电源、模式切换、强度调节），通过 LED 指示灯显示工作状态；高端方案可增加 OLED 显示屏，实时显示频率、强度等参数。

MCU 选型
考虑到按摩贴对成本、功耗以及性能的综合需求，选用国产 MCU。
低功耗：支持多种低功耗模式，如睡眠模式和停机模式，可有效延长按摩贴的电池续航时间，满足便携式设备的需求。例如，在睡眠模式下，电流消耗可低 。
丰富的外设资源：内置多个 PWM（脉冲宽度调制）通道，用于精确控制脉冲的频率和宽度；具备 ADC（模拟数字转换器）模块，可用于检测电池电量、电极接触状态等模拟信号；拥有 SPI、I2C 等通信接口，方便与其他外围芯片进行数据交互。
足够的处理能力：能够快速处理用户输入指令，如模式切换、强度调节等操作，并及时生成相应的控制信号，确保按摩贴的响应速度和稳定性。
