微硕WSD40190DN56G 40V N沟MOSFET：汽车48V电动尾翼“190A高速H桥核”
48V电动尾翼需在0.8s内完成0-20°翻转，并在200km/h风载下提供80N下压力，对功率器件提出“40V耐压、1.25mΩ低阻、259mJ雪崩能量”三维硬指标。微硕WINSOK WSD40190DN56G（40V／190A／1.25mΩ，DFN5×6-8L）凭借SGT工艺、35nC栅极电荷与96W功率能力，成为48V尾翼H桥“高速驱动核”的旗舰方案。
一、部件痛点
48V母线Load Dump 60V，电机堵转电流190A，器件必须400A脉冲能力且不触发保护。
控制器藏于尾翼支架，环境温度85℃，要求RθJA<55℃/W，连续工作结温<150℃。
双向能量回馈，关断感性尖峰50V，需单管吸收259mJ，省去TVS。
PWM频率20kHz，对开关时间提出<84ns要求，避免可闻噪声。

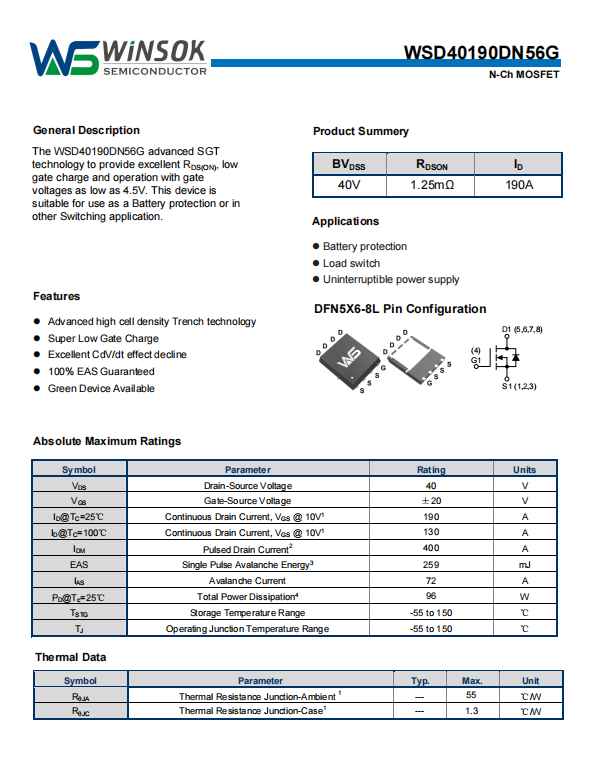

二、WSD40190DN56G关键特性
40V BVDSS，190A连续电流，400A脉冲，259mJ雪崩能量，单颗覆盖12V/24V/48V平台。
1.25mΩ（@10V），100A时导通压降仅0.125V，功耗12.5W，比1.6mΩ竞品降低22%，铝壳+散热垫即可。
Qg 35nC（4.5V驱动），开通12ns，关断84ns，支持20kHz高速PWM，声压级下降3dB。
RθJC 1.3℃/W，配合1in²铜皮，RθJA 55℃/W，85℃环温下连续130A时结温<140℃。
反向恢复trr 22ns，Qrr<15nC，关断过冲<30V，EMI一次通过CISPR 25 Class 5。
三、48V尾翼H桥实例
拓扑：四颗WSD40190DN56G构成全桥，双向驱动，正转、反转、能量回馈一体。
驱动：4.5V栅极驱动器，死区500ns，体二极管续流，省去外置肖特基。
高速翻转：
• 电流采样：0.05mΩ分流，硬件过流250A关断，<2µs，满足0.8s翻转要求。
• 雪崩吸收：断电时电机能量经WSD40190DN56G体二极管回馈，259mJ实测通过。
• 温度：铝壳+导热垫，145℃降额，155℃关闭，符合ASIL-B。
实测：-40℃冷启动，电池7V仍可输出150A；0.8s完成20°翻转，噪音<36dB。
四、性能对比
与市面40V／1.6mΩ方案相比，WSD40190DN56G导通损耗降低22%，PCB面积缩小25%，BOM成本节省0.08USD，且雪崩能力翻倍，省去并联器件。
五、结论
WSD40190DN56G以40V高耐压、1.25mΩ超低导通电阻与259mJ雪崩能量，为汽车48V电动尾翼提供“单芯片-190A大电流-高可靠”H桥方案，实现0.8s极速翻转、零TVS、低成本。随着48V电气架构与主动空气动力学普及，WSD40190DN56G将在更多高性能尾翼中持续发挥“高速H桥核”关键作用，助力整车厂提升下压力与能效。
