硬件电路LRC串联谐振分析
LRC 串联谐振是交流电路中的核心现象，理解它能帮你搞清楚很多电路的工作原理。LRC 串联谐振指的是在由电感（L）、电阻（R）、电容（C）组成的串联电路中，电源频率使电路总阻抗呈纯电阻性，此时电路电流达到最大值的特殊状态。
一、核心特征
- 阻抗最小且呈纯电阻性：谐振时，电感的感抗（X_L）与电容的容抗（X_C）大小相等、相位相反，相互抵消，总阻抗 Z=R，为电路中的最小值。
- 电流最大且与电压同相：根据欧姆定律 I=U/Z，阻抗最小导致电流达到最大值；同时，总阻抗无电抗分量，电流与电源电压相位差为 0。
- 电感与电容电压高：谐振时，电感电压 U_L 和电容电压 U_C 大小相等、相位相反，且数值可能远大于电源总电压，这种现象被称为 “电压谐振”。

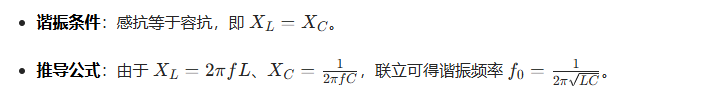

二、谐振条件与频率
-

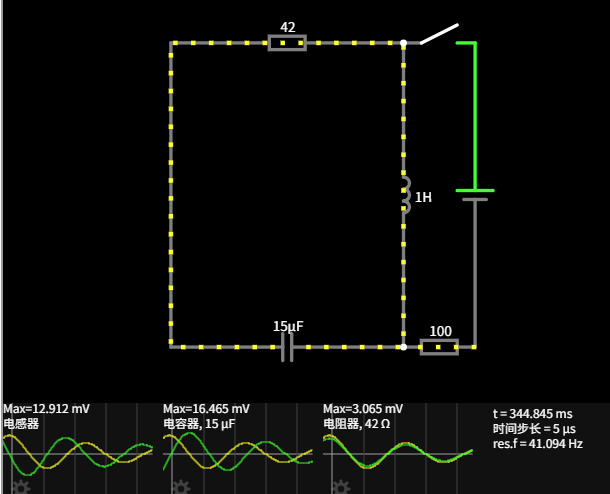

三、仿真电路 -
-
四、主要应用场景
- 收音机 / 电视机调谐：转动调台旋钮时，本质是改变电路中的电容值。当电路谐振频率与某个电台 / 频道的载波频率一致时，该频率信号在电路中产生最大电流，从而被放大并接收，其他频率信号则因阻抗大、电流小而被抑制。
- 通信系统信号筛选：在无线通信的接收端，利用串联谐振电路从复杂的混合信号中，筛选出需要的特定频率信号，排除干扰信号。
- 电源滤波：在直流电源的整流电路后，可利用 LRC 串联谐振电路滤除特定频率的交流纹波（如 50Hz 工频纹波）。当纹波频率等于谐振频率时，电路阻抗最小、电流最大，纹波信号会被并联的电阻消耗，从而输出更纯净的直流。
- 信号处理提取：在音频、视频信号处理中，如需提取某一频段的信号（如音频中的低音、高音），可设计对应谐振频率的串联谐振电路，让目标频段信号以最大电流通过，实现信号分离。
- 高压测试设备：如用于检测电力设备绝缘性能的 “串联谐振耐压试验装置”。通过调节频率使电路谐振，在电容或电感两端产生数倍甚至数十倍于电源的高压，模拟设备在高电压下的工作状态，检测其绝缘是否合格。
- 高压电源：在某些特殊领域（如静电除尘、离子注入），利用串联谐振的电压放大效应，可将低压电源转换为所需的高压电源，且相比其他高压产生方式，电路结构更简单、效率更高。
