OpenCV轻松入门_面向python（第八章 形态学操作）

news 2025/10/28 7:19:47

腐蚀

腐蚀能够将图像的边界点消除，使图像沿着边界向内收缩，也可以将小于指定结构体元素的部分去除；在腐蚀过程中，通常使用一个结构元来逐个像素地扫描要被腐蚀的图像，并根据结构元和被腐蚀图像的关系来确定腐蚀结果。通常用于去除噪声、消除小的白色区域、分离粘连的目标等

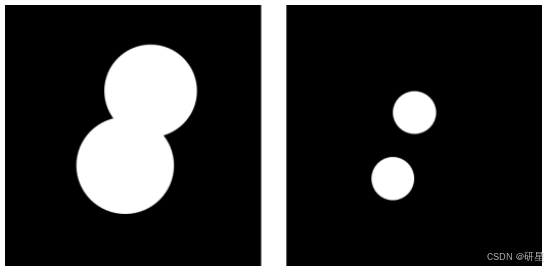

左图是原始图像，右图是对原图进行腐蚀以达到分离粘连的效果。

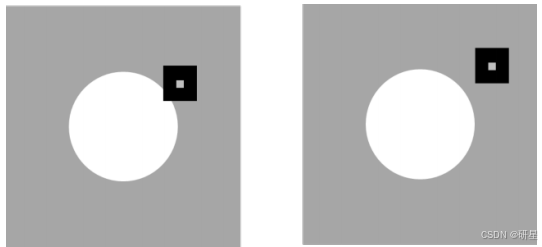

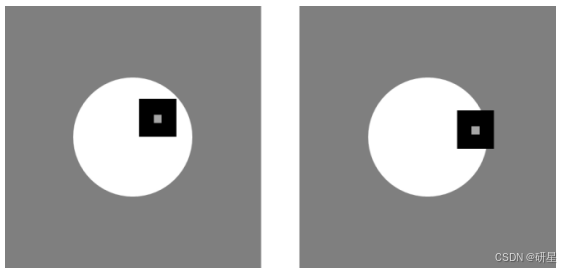

原理：

  • 如果结构元完全处于前景图像中（左图），就将结构元中心点所对应的腐蚀结果图像中的像素点处理为前景色（白色，像素点的像素值为 1）。
  • 如果结构元未完全处于前景图像中（可能部分在，也可能完全不在，右图），就将结构元中心点对应的腐蚀结果图像中的像素点处理为背景色（黑色，像素点的像素值为 0）。

用函数 cv2.erode()实现腐蚀操作，其语法格式为：
dst = cv2.erode( src, kernel[, anchor[, iterations[, borderType[,borderValue]]]] )

  • dst 是腐蚀后所输出的目标图像，该图像和原始图像具有同样的类型和大小。
  • src 是需要进行腐蚀的原始图像，图像的通道数可以是任意的。但是要求图像的深度必须是 CV_8U、CV_16U、CV_16S、CV_32F、CV_64F 中的一种。
  • kernel 代表腐蚀操作时所采用的结构类型。它可以自定义生成，也可以通过函数cv2.getStructuringElement()生成。
  • anchor 代表 element 结构中锚点的位置。该值默认为(-1,-1)，在核的中心位置。
  • iterations 是腐蚀操作迭代的次数，该值默认为 1，即只进行一次腐蚀操作。
  • borderType 代表边界样式，一般采用其默认值 BORDER_CONSTANT。
  • borderValue 是边界值，一般采用默认值。

使用数组演示腐蚀的基本原理

import cv2
import numpy as np  img = np.zeros((5,5),np.uint8)
img[1:4,1:4] = 1
kernel = np.ones((3,1),np.uint8)
erosion = cv2.erode(img,kernel)
print("img=\n",img)
print("kernel=\n",kernel)
print("erosion=\n",erosion)

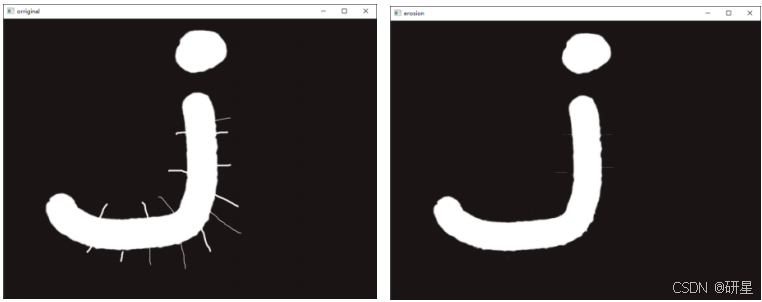

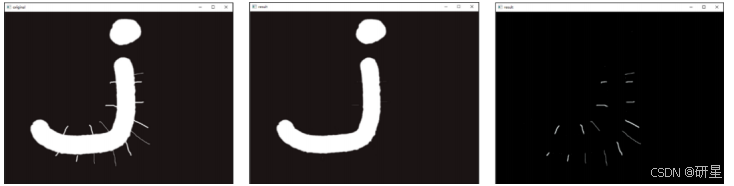

用函数 cv2.erode()完成图像腐蚀。

import cv2
import numpy as np
img = cv2.imread("erode.png",cv2.IMREAD_UNCHANGED)
kernel = np.ones((5,5),np.uint8)
erosion = cv2.erode(img,kernel)
cv2.imshow("orriginal",img)
cv2.imshow("erosion",erosion)
cv2.waitKey()
cv2.destroyAllWindows()

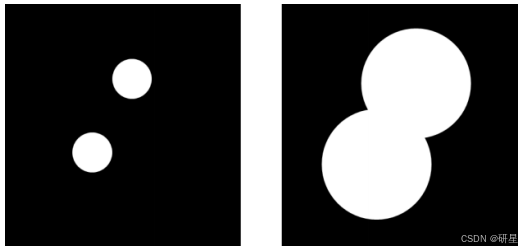

膨胀

膨胀操作和腐蚀操作的作用是相反的，膨胀操作能对图像的边界进行扩张。膨胀操作将与当前对象（前景）接触到的背景点合并到当前对象内，从而实现将图像的边界点向外扩张。

  • 如果结构元中任意一点处于前景图像中，就将膨胀结果图像中对应像素点处理为前景色。
  • 如果结构元完全处于背景图像外，就将膨胀结果图像中对应像素点处理为背景色。

用函数 cv2.dilate()实现对图像的膨胀操作，该函数的语法结构为：
dst = cv2.dilate( src, kernel[, anchor[, iterations[, borderType[,borderValue]]]])

  • dst 代表膨胀后所输出的目标图像，该图像和原始图像具有同样的类型和大小。
  • src 代表需要进行膨胀操作的原始图像。图像的通道数可以是任意的，但是要求图像的深度必须是 CV_8U、CV_16U、CV_16S、CV_32F、CV_64F 中的一种。
  • element 代表膨胀操作所采用的结构类型。它可以自定义生成，也可以通过函数cv2.getStructuringElement()生成。
    参数 kernel、anchor、iterations、borderType、borderValue 与函数 cv2.erode()内相应参数的含义一致。

使用数组演示膨胀原理

import cv2
import numpy as np
img = np.zeros((5,5),np.uint8)
img[2:3,1:4]=1
kernel = np.ones((3,1),np.uint8)
dilation = cv2.dilate(img,kernel)
print("img=\n",img)
print("kernel=\n",kernel)
print("dilation\n",dilation)

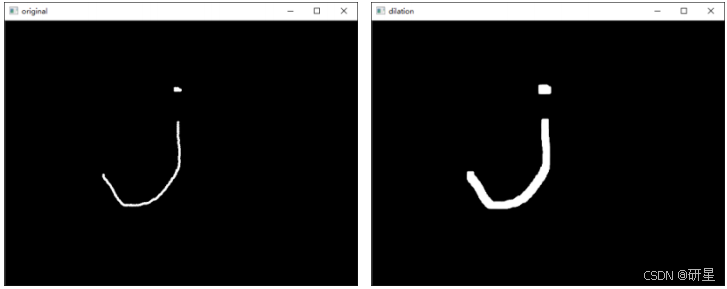

使用函数 cv2.dilate()完成图像膨胀操作

import cv2
import numpy as np
img = cv2.imread("dilation.bmp",cv2.IMREAD_UNCHANGED)
kernel = np.ones((9,9),np.uint8)
dilation = cv2.dilate(img,kernel)
cv2.imshow("original",img)
cv2.imshow("dilation",dilation)
cv2.waitKey()
cv2.destroyAllWindows()

通用形态学函数

腐蚀操作和膨胀操作是形态学运算的基础，将腐蚀和膨胀操作进行组合，就可以实现开运算、闭运算（关运算）、形态学梯度（Morphological Gradient）运算、礼帽运算（顶帽运算）、黑帽运算、击中击不中等多种不同形式的运算。

了函数 cv2.morphologyEx()来实现上述形态学运算，其语法结构如下：
dst=cv2.morphologyEx(src,op,kernel[,anchor[,iterations[,borderType[,borderValue]]]]] )

  • dst 代表经过形态学处理后所输出的目标图像，该图像和原始图像具有同样的类型和大小。
  • src 代表需要进行形态学操作的原始图像。图像的通道数可以是任意的，但是要求图像的深度必须是 CV_8U、CV_16U、CV_16S、CV_32F、CV_64F 中的一种。

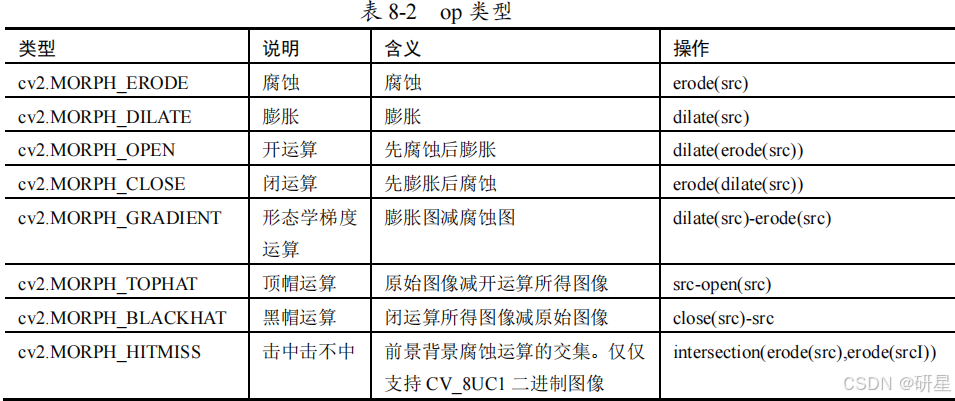

  • op 代表操作类型。

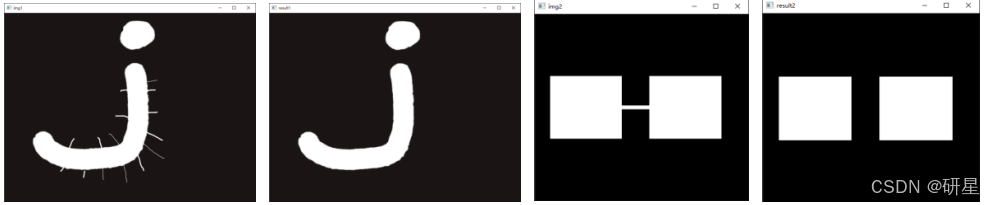

开运算（腐蚀 -> 膨胀）

开运算进行的操作是先将图像腐蚀，再对腐蚀的结果进行膨胀。
opening = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)

函数 cv2.morphologyEx()实现开运算

import cv2
import numpy as np
img1=cv2.imread("opening.bmp")
img2=cv2.imread("opening2.bmp")
kernel = np.ones((10,10),np.uint8)
r1=cv2.morphologyEx(img1,cv2.MORPH_OPEN,kernel)
r2=cv2.morphologyEx(img2,cv2.MORPH_OPEN,kernel)
cv2.imshow("img1",img1)
cv2.imshow("result1",r1)
cv2.imshow("img2",img2)
cv2.imshow("result2",r2)
cv2.waitKey()
cv2.destroyAllWindows()

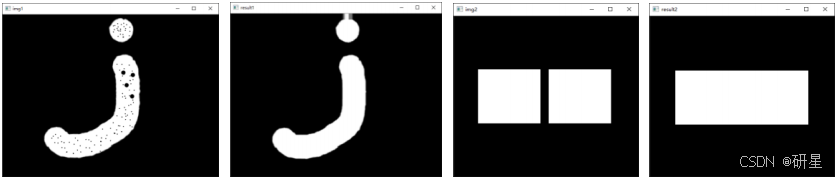

闭运算（膨胀 -> 腐蚀）

闭运算是先膨胀、后腐蚀的运算，它有助于关闭前景物体内部的小孔，或去除物体上的小黑点，还可以将不同的前景图像进行连接。

import cv2
import numpy as np
img1=cv2.imread("closing.bmp")
img2=cv2.imread("closing2.bmp")
kernel=np.ones((10,10),np.uint8)
r1=cv2.morphologyEx(img1,cv2.MORPH_CLOSE,kernel,iterations=3)
r2=cv2.morphologyEx(img2,cv2.MORPH_CLOSE,kernel,iterations=3)
cv2.imshow("img1",img1)
cv2.imshow("result1",r1)
cv2.imshow("img2",img2)
cv2.imshow("result2",r2)
cv2.waitKey()
cv2.destroyAllWindows()

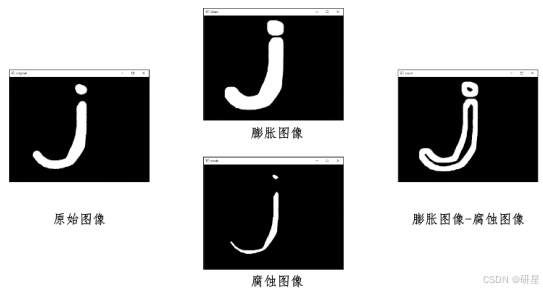

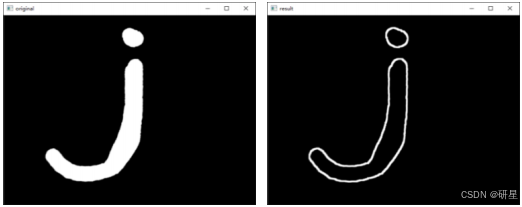

形态学梯度运算

形态学梯度运算是用图像的膨胀图像减腐蚀图像的操作，该操作可以获取原始图像中前景图像的边缘。

result = cv2.morphologyEx(img, cv2.MORPH_GRADIENT, kernel)

用函数 cv2.morphologyEx()实现形态学梯度运算

import cv2
import numpy as np
img=cv2.imread("gradient.bmp",cv2.IMREAD_UNCHANGED)
kernel=np.ones((5,5),np.uint8)
rst=cv2.morphologyEx(img,cv2.MORPH_GRADIENT,kernel)
cv2.imshow("original",img)
cv2.imshow("result",rst)
cv2.waitKey()
cv2.destroyAllWindows()

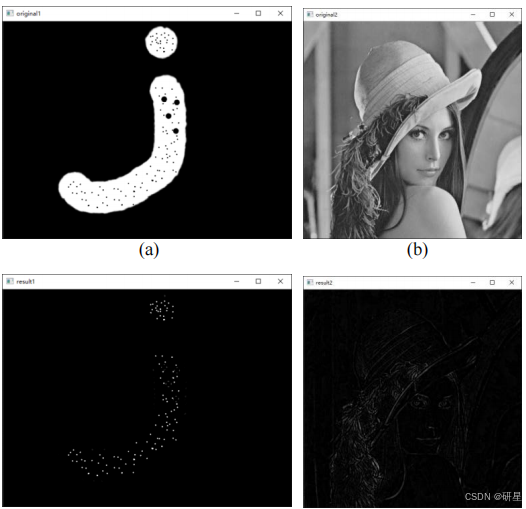

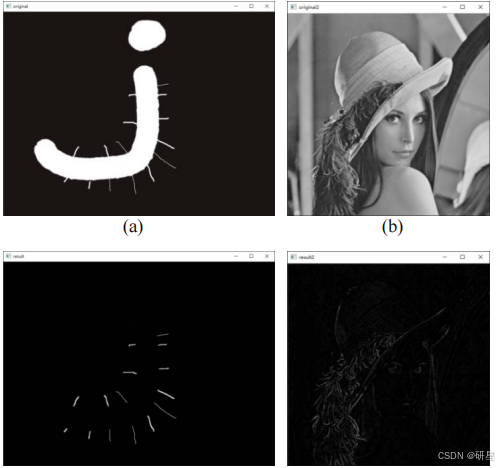

礼帽运算

礼帽运算是用原始图像减去其开运算图像的操作。礼帽运算能够获取图像的噪声信息，或者得到比原始图像的边缘更亮的边缘信息。

result = cv2.morphologyEx(img, cv2.MORPH_TOPHAT, kernel)

import cv2
import numpy as np
img1 = cv2.imread("lena.bmp",cv2.IMREAD_UNCHANGED)
img2 = cv2.imread("erode.png",cv2.IMREAD_UNCHANGED)
kernel = np.ones((5,5),np.uint8)
rst1 = cv2.morphologyEx(img1,cv2.MORPH_TOPHAT,kernel)
rst2 = cv2.morphologyEx(img2,cv2.MORPH_TOPHAT,kernel)
cv2.imshow("original1",img1)
cv2.imshow("original2",img2)
cv2.imshow("result1",rst1)
cv2.imshow("result2",rst2)
cv2.waitKey()
cv2.destroyAllWindows()

黑帽运算

黑帽运算是用闭运算图像减去原始图像的操作。黑帽运算能够获取图像内部的小孔，或前景色中的小黑点，或者得到比原始图像的边缘更暗的边缘部分。

import cv2
import numpy as np
img1 = cv2.imread("lena.bmp",cv2.IMREAD_UNCHANGED)
img2 = cv2.imread("erode.png",cv2.IMREAD_UNCHANGED)
kernel = np.ones((5,5),np.uint8)
rst1 = cv2.morphologyEx(img1,cv2.MORPH_BLACKHAT,kernel)
rst2 = cv2.morphologyEx(img2,cv2.MORPH_BLACKHAT,kernel)
cv2.imshow("original1",img1)
cv2.imshow("original2",img2)
cv2.imshow("result1",rst1)
cv2.imshow("result2",rst2)
cv2.waitKey()
cv2.destroyAllWindows()

核函数

在进行形态学操作时，必须使用一个特定的核（结构元）。该核可以自定义生成，也可以通过函数 cv2.getStructuringElement()构造。
如下：
retval = cv2.getStructuringElement( shape, ksize[, anchor])

  • shape 代表形状类型。
    • cv2.MORPH_RECT 矩形结构元素。所有元素值都是 1
    • cv2.MORPH_CROSS 十字形结构元素。对角线元素值为 1
    • cv2.MORPH_ELLIPSE 椭圆形结构元素
  • ksize 代表结构元素的大小。
  • anchor 代表结构元素中的锚点位置。默认的值是(-1, -1)，是形状的中心。只有十字星型的形状与锚点位置紧密相关。在其他情况下，锚点位置仅用于形态学运算结果的调整。

使用函数 cv2.getStructuringElement()生成不同结构的核

import cv2
kernel1 = cv2.getStructuringElement(cv2.MORPH_RECT,(5,5))
kernel2 = cv2.getStructuringElement(cv2.MORPH_CROSS,(5,5))
kernel3 = cv2.getStructuringElement(cv2.MORPH_ELLIPSE,(5,5))
print("kernel1=\n",kernel1)
print("kernel2=\n",kernel2)
print("kernel3=\n",kernel3)

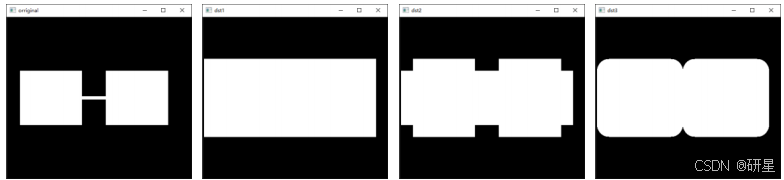

不同的核对形态学操作的影响

import cv2
img = cv2.imread("erode.png",cv2.IMREAD_UNCHANGED)
kernel1 = cv2.getStructuringElement(cv2.MORPH_RECT,(10,10))
kernel2 = cv2.getStructuringElement(cv2.MORPH_CROSS,(10,10))
kernel3 = cv2.getStructuringElement(cv2.MORPH_ELLIPSE,(10,10))
dst1 = cv2.dilate(img,kernel1)
dst2 = cv2.dilate(img,kernel1)
dst3 = cv2.dilate(img,kernel1)
cv2.imshow("orriginal",img)
cv2.imshow("dst1",dst1)
cv2.imshow("dst2",dst2)
cv2.imshow("dst3",dst3)
cv2.waitKey()
cv2.destroyAllWindows()
