H7-TOOL的SWD接口读取固件bin保存，SPI读取外置Flash，I2C读取EEPROM和离线固件读取方法，含1拖4和1拖16

news 2025/10/27 13:23:15

读取固件用到的地方比较多，比如读取滚码是否正常烧录，读取SPI Flash，EEPROM数据等。JLINK，STLINK等上位机工具都是支持的，我们TOOL同样也支持，而且还支持离线读取和1拖n方式读取，不需要上位机参与。同时还可以SPI接口读取外置SPI Flash和I2C接口读取EEPROM

【SWD接口读取】
注: 芯片如果设置了读保护是无法读取的，会返回error
1、不使用转接板的单路读取

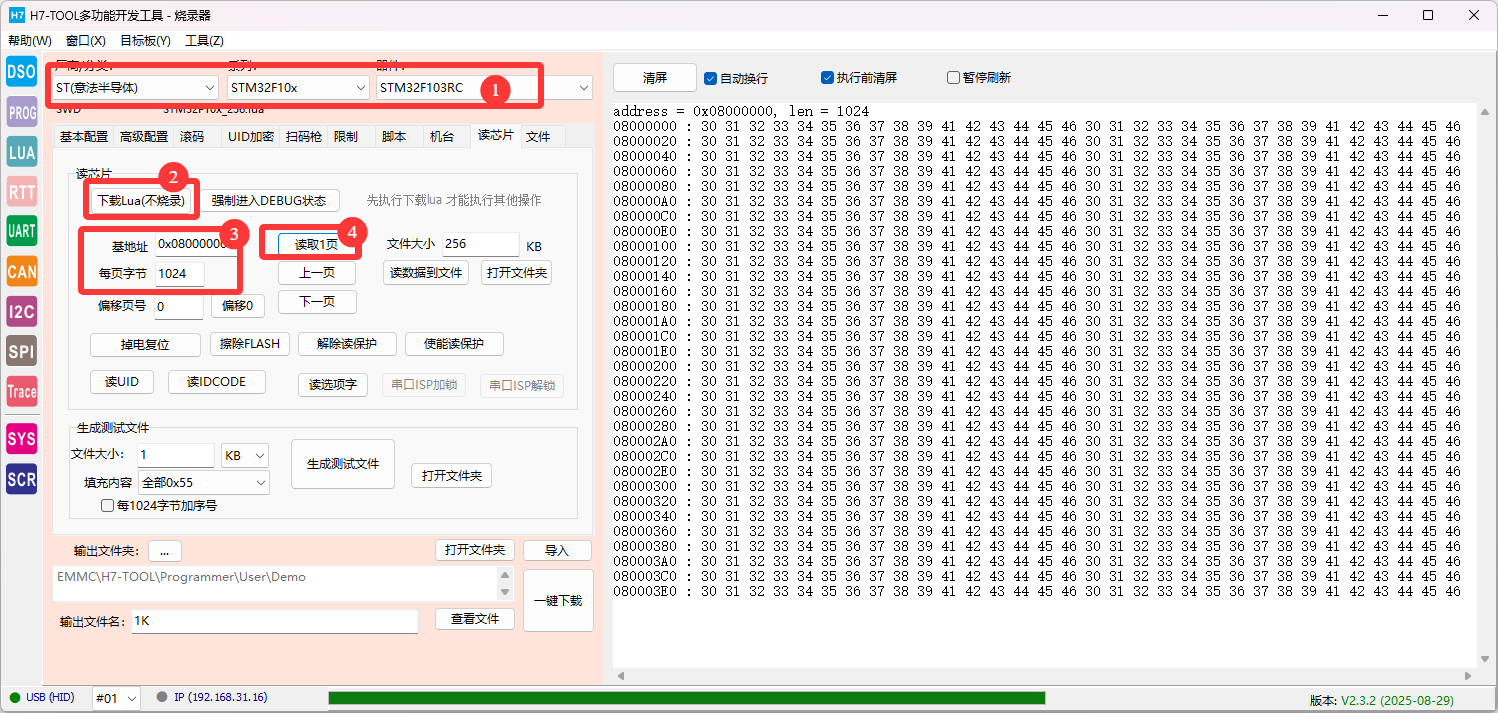

（1）读取到LOG区展示
按照下面步骤依次操作，选择型号，执行LUA下载，设置读取起始地址，读取1页

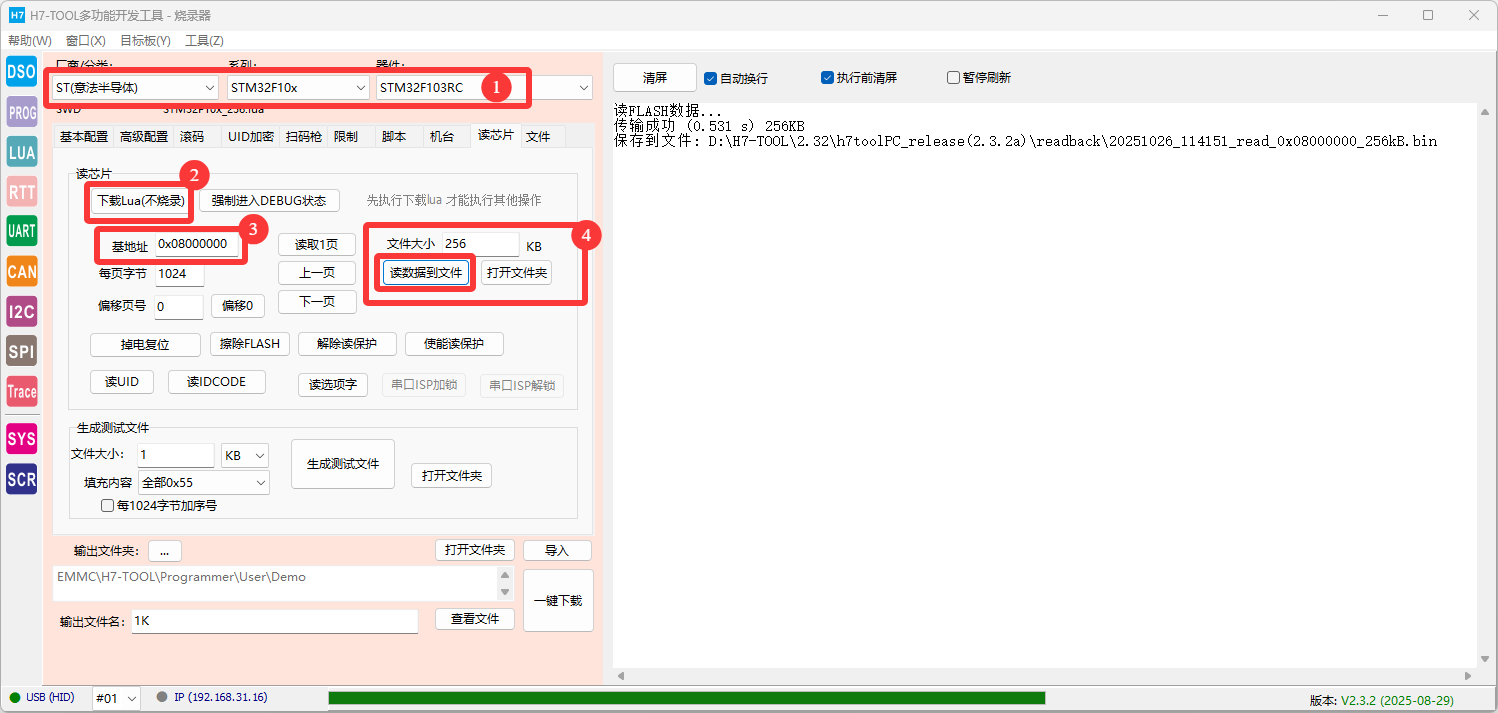

（2）读取固件保存bin
按照下面步骤依次操作，选择型号，执行LUA下载，设置读取起始地址，读取bin文件大小，我们这里操作的芯片有256，直接整片读取出来保存

2、使用1拖4转接板读取
注：针对要操作的芯片，在不接目标板的情况下，操作上位机，提前下载一个bin文件，bin文本内容随意，这个文本本身我们用不到，上位机路径h7toolPC_release\EMMC\H7-TOOL\Programmer\User\TestBin里面很多BIN，目的是初始化1拖4配置信息。

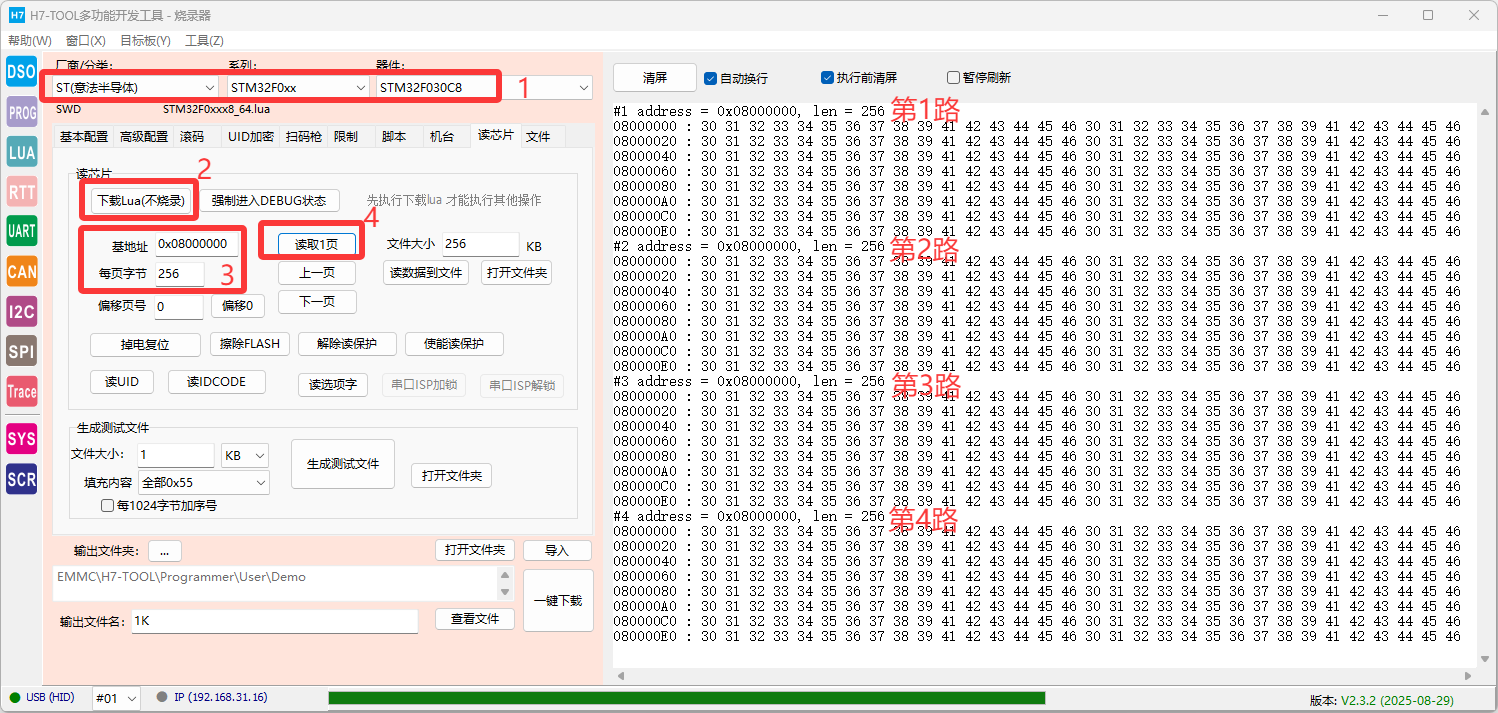

（1）读取到LOG区展示

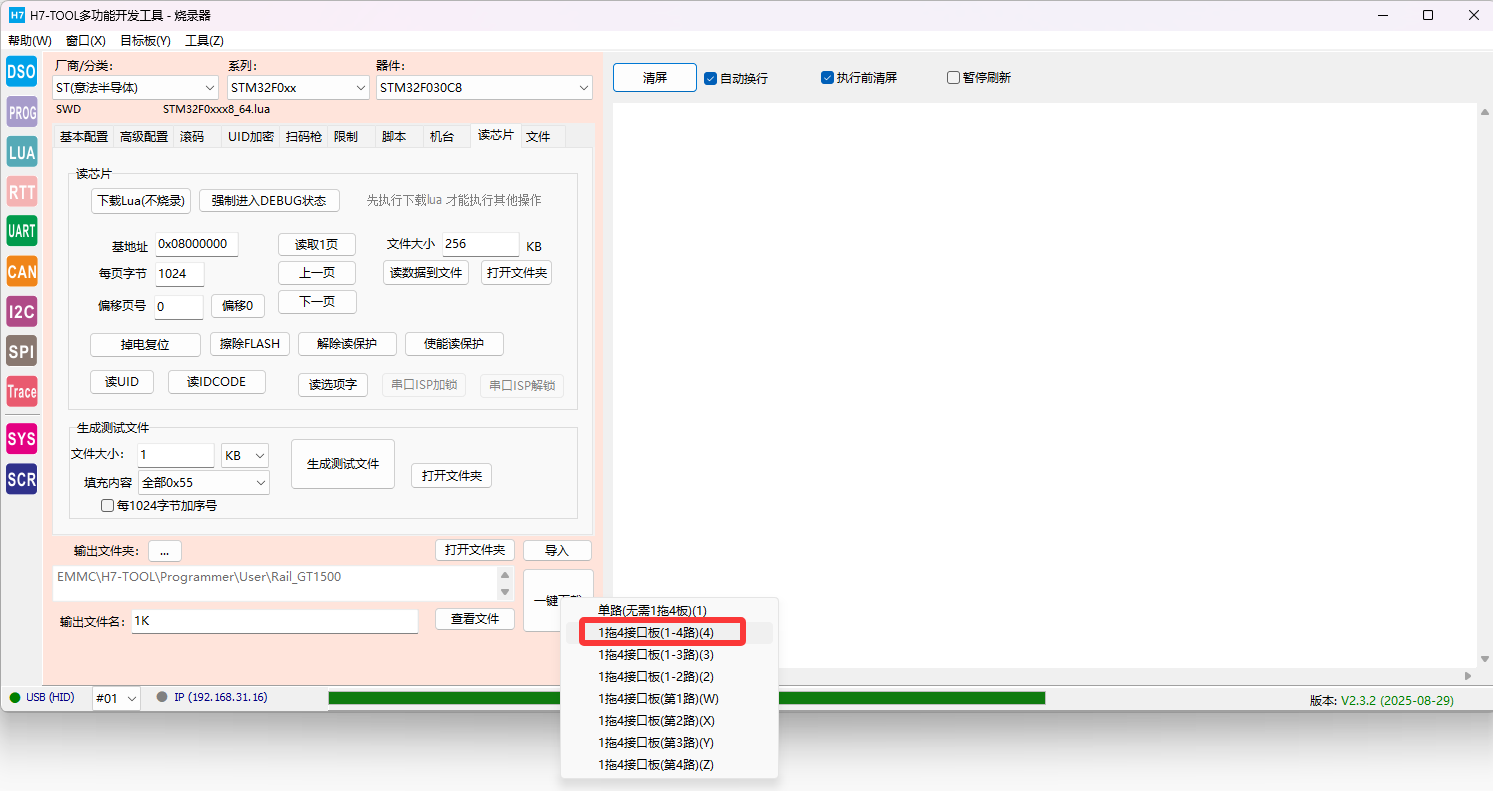

比如我这里接入了4路芯片，先右击这里选择1拖4接口板(1-4路)

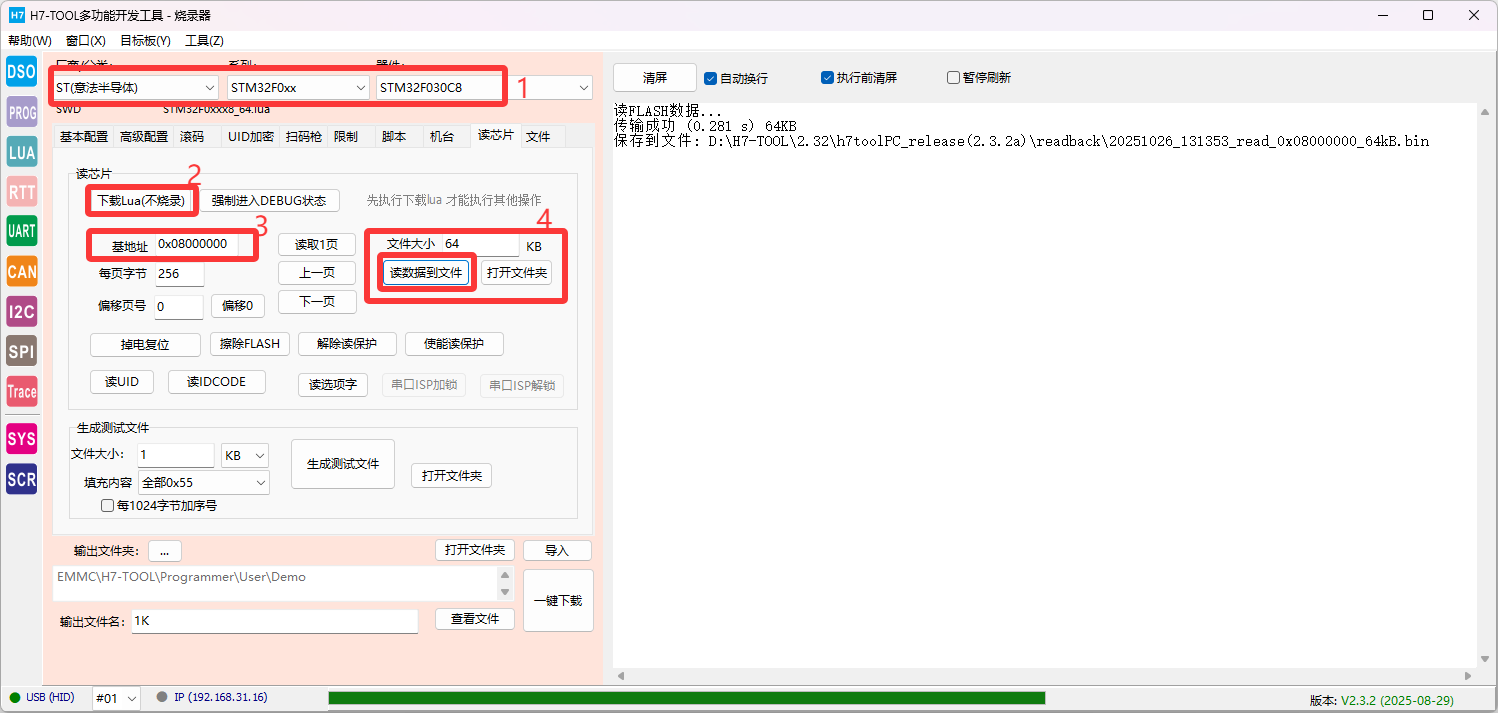

（2）读取固件保存bin

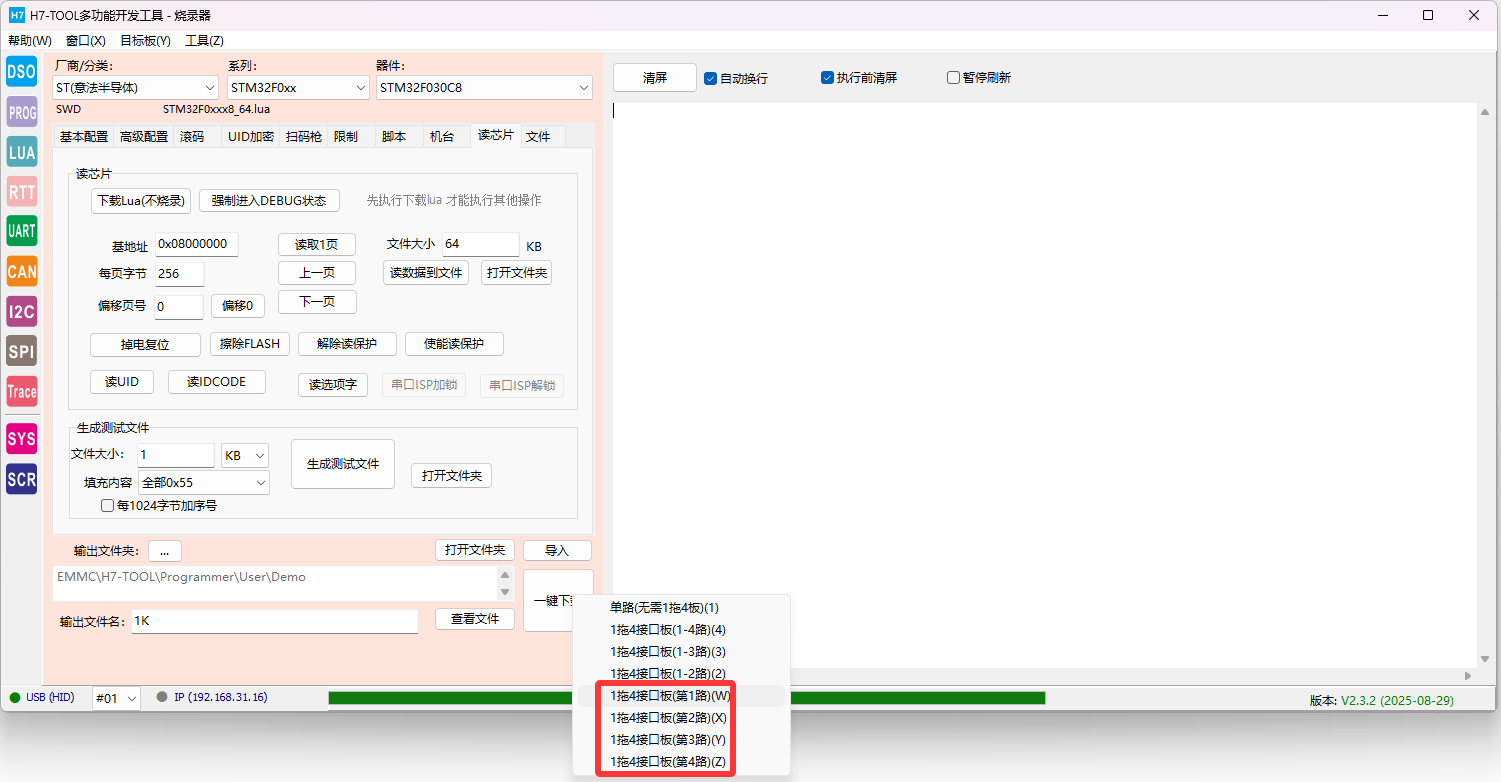

同时保存4路为bin文件，当前没有做支持，仅支持保存1路为bin，可以是1拖4的任意路，通过右击这个“一键下载”按钮选择好指定通道

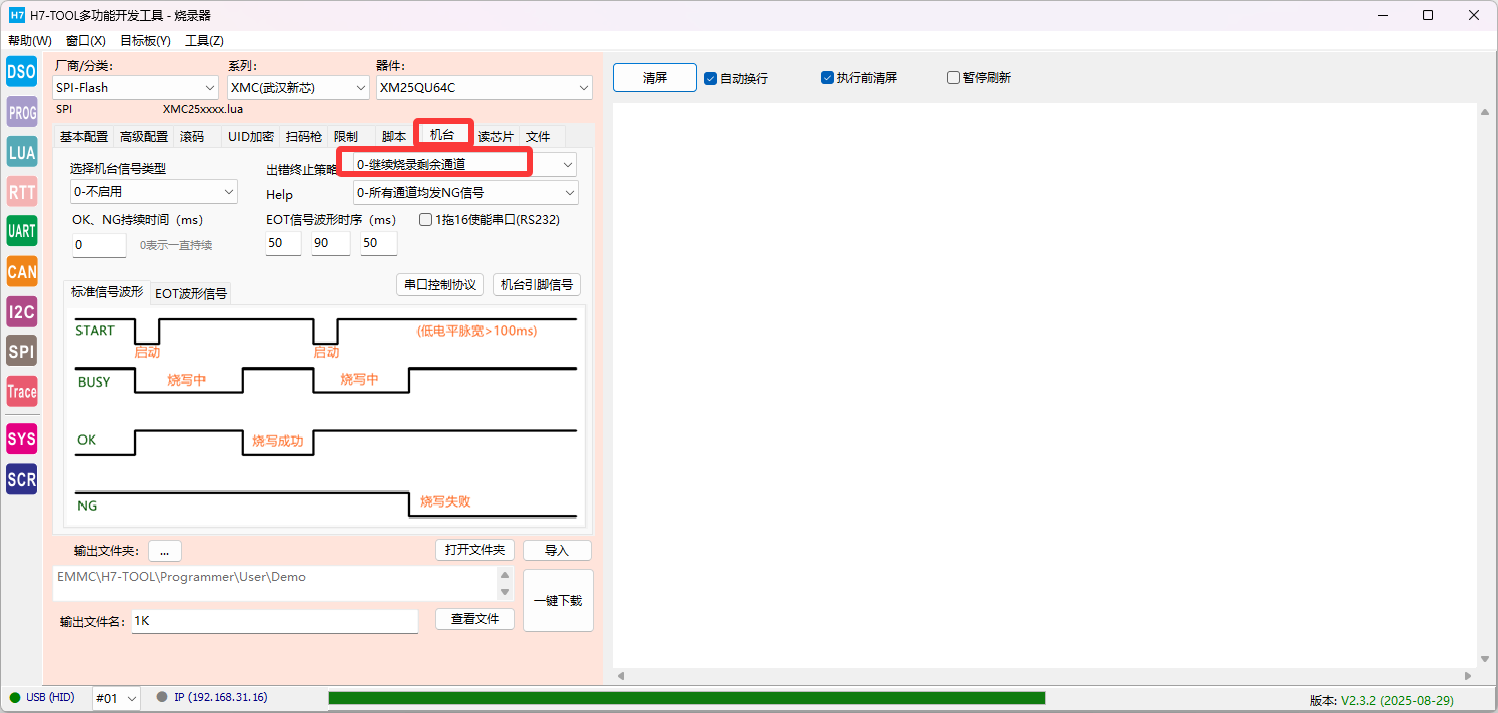

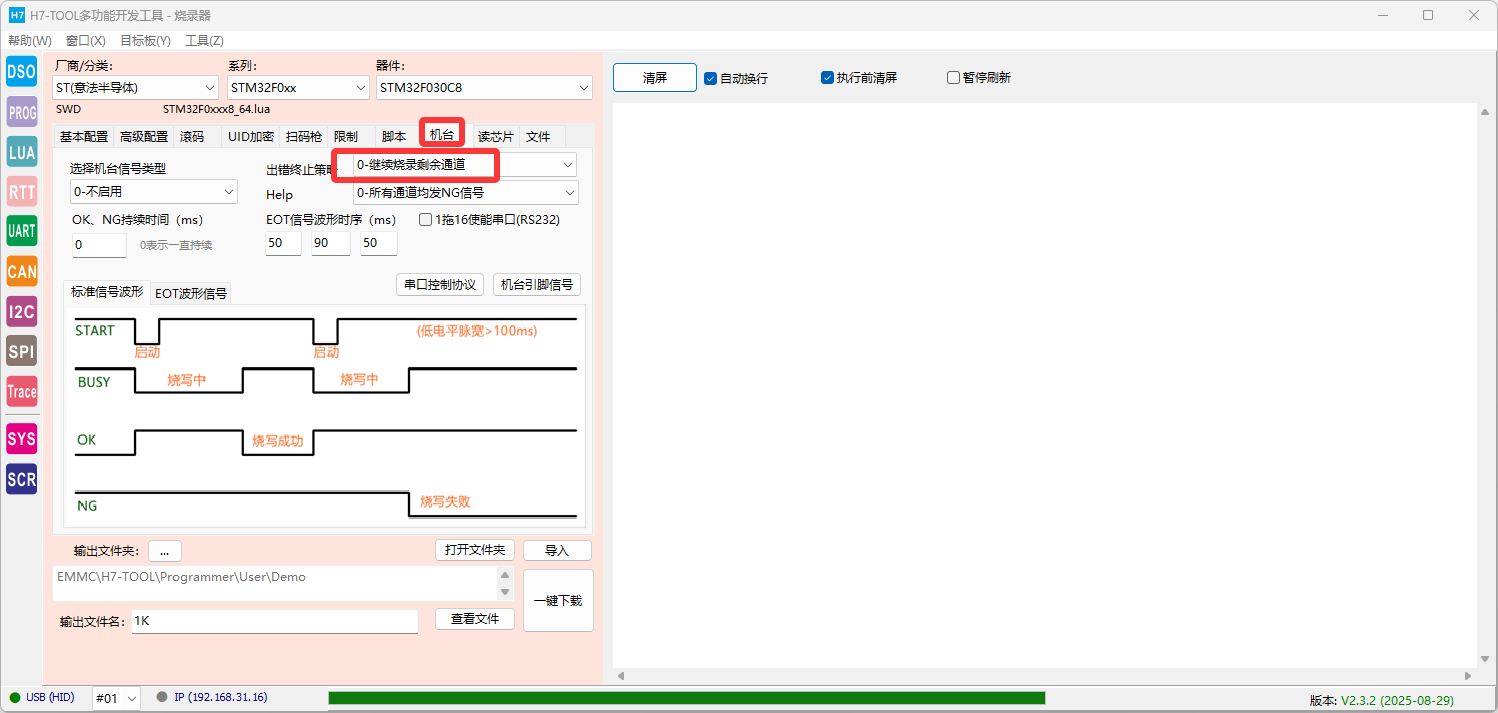

机台这里选择 “0 - 继续烧录剩余通道 ”

然后就可以读取了

3、1拖16转接板读取
注：使用1拖16转接板读取，优先如下方式操作显示屏，然后按照1拖4的操作方法读取即可。

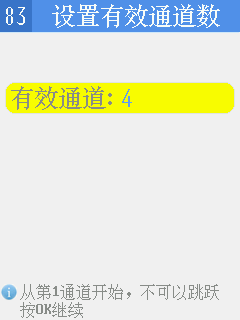

使用1拖16转接板，同样最多可以同时读取4路到log区，这里有效通道选择4路

但同时保存16路为bin文件，当前没有做支持，仅支持保证1路为bin，也就是第1路，这里选择1个通道

【SPI接口读取SPI Flash】

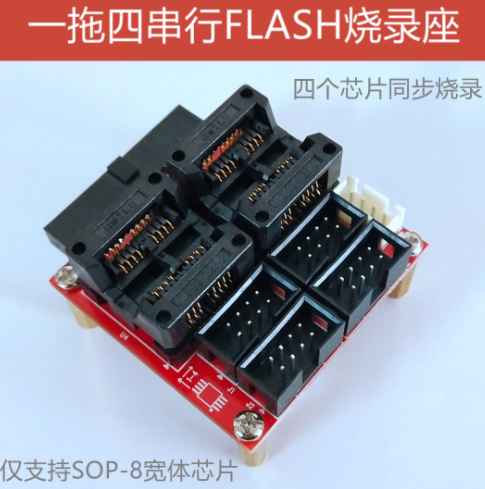

我们这里省事些，直接使用1拖4转接板操作，因为这种方式既可以读取裸片，也可以接读目标板板载
注意：
1、如果是读取板载芯片，注意目标板主控芯片不可以控制SPI Flash。
2、针对要操作的芯片，在不接目标板的情况下，操作上位机，提前下载一个bin文件，bin文本内容随意，这个文本本身我们用不到，上位机路径h7toolPC_release\EMMC\H7-TOOL\Programmer\User\TestBin里面很多BIN，目的是初始化1拖4配置信息。

（1）读取到LOG区展示

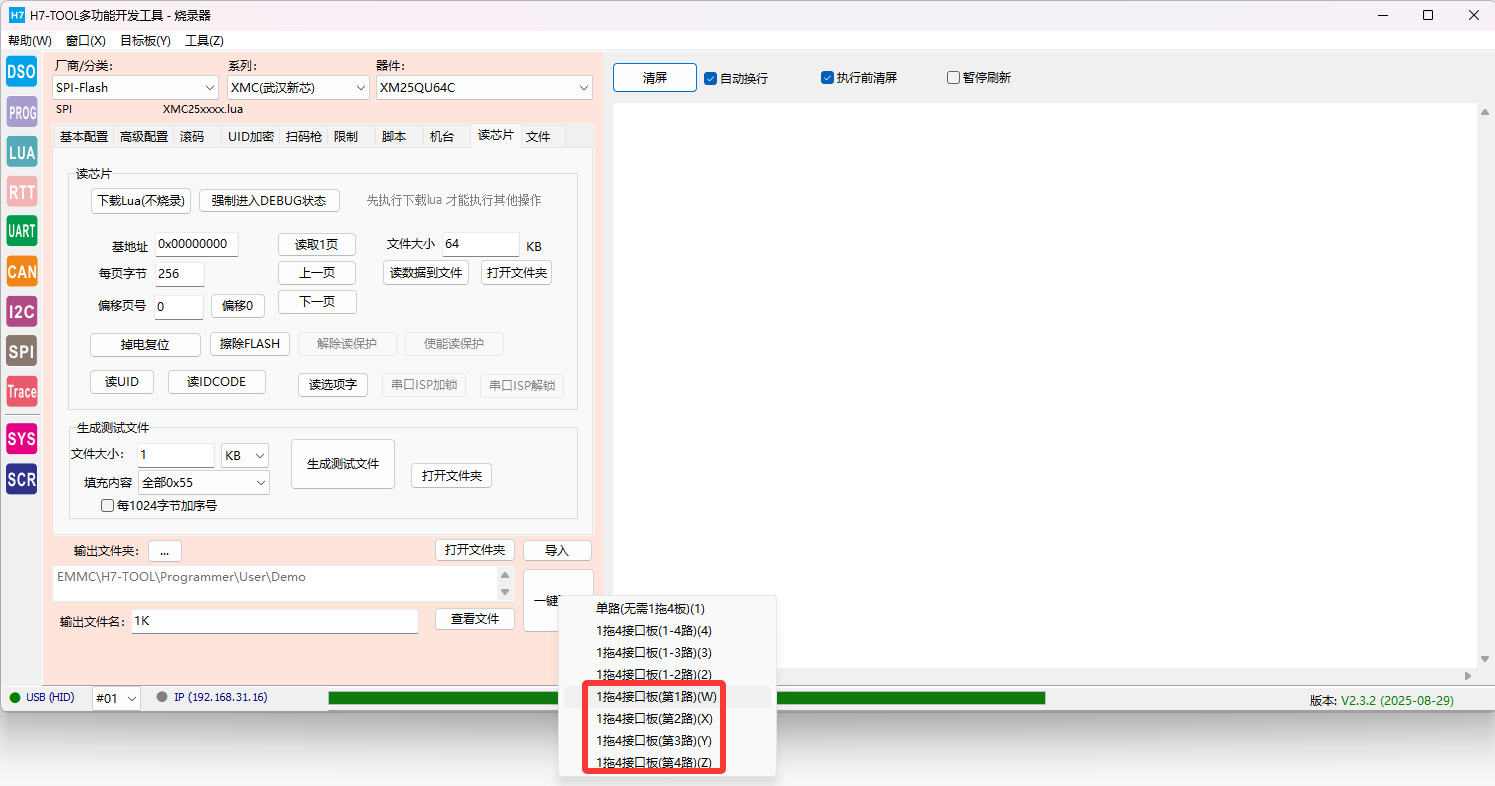

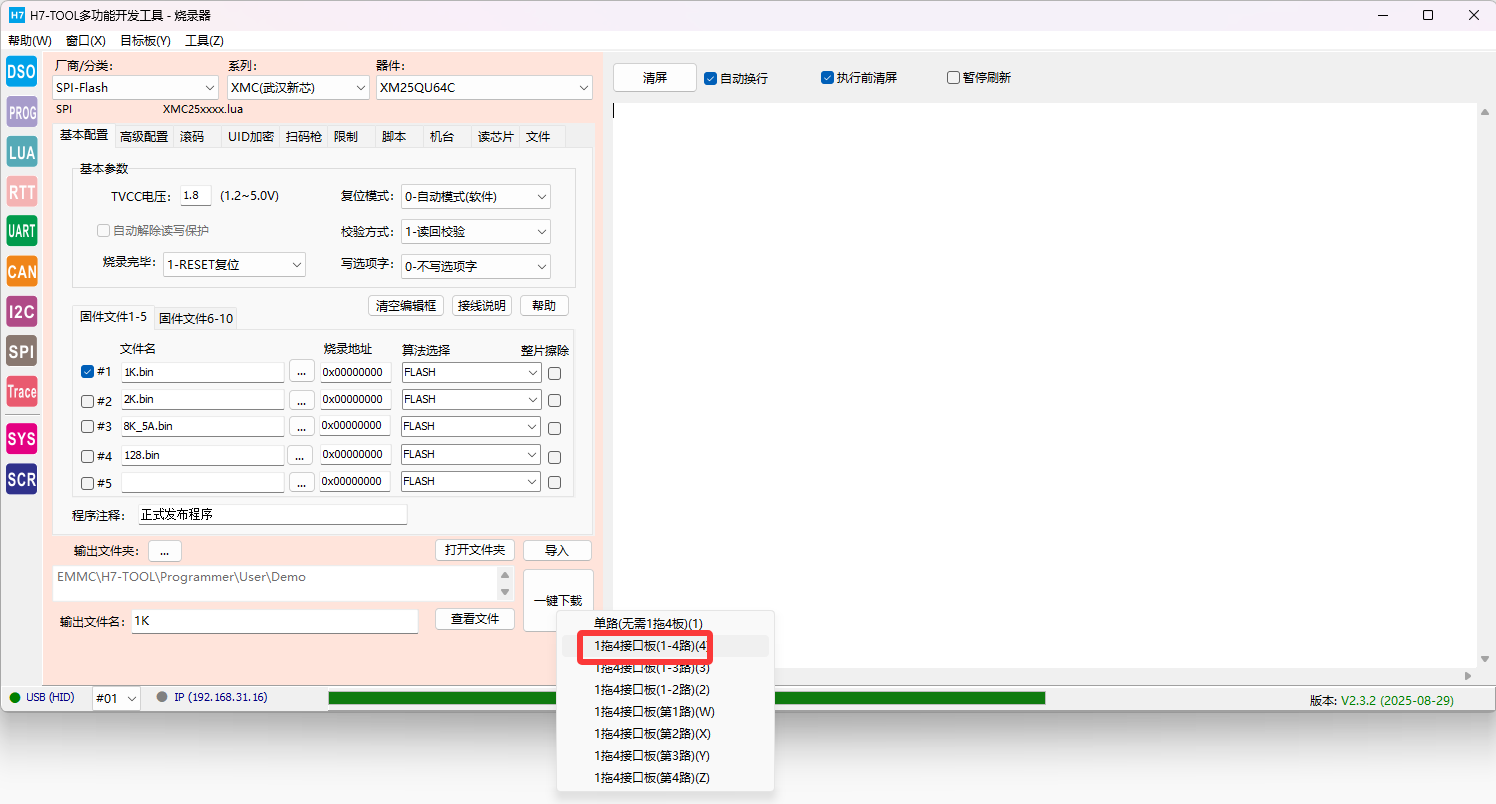

比如我这里接入了4路芯片，先右击这里选择1拖4接口板(1-4路)

机台这里选择 “0 - 继续烧录剩余通道 ”

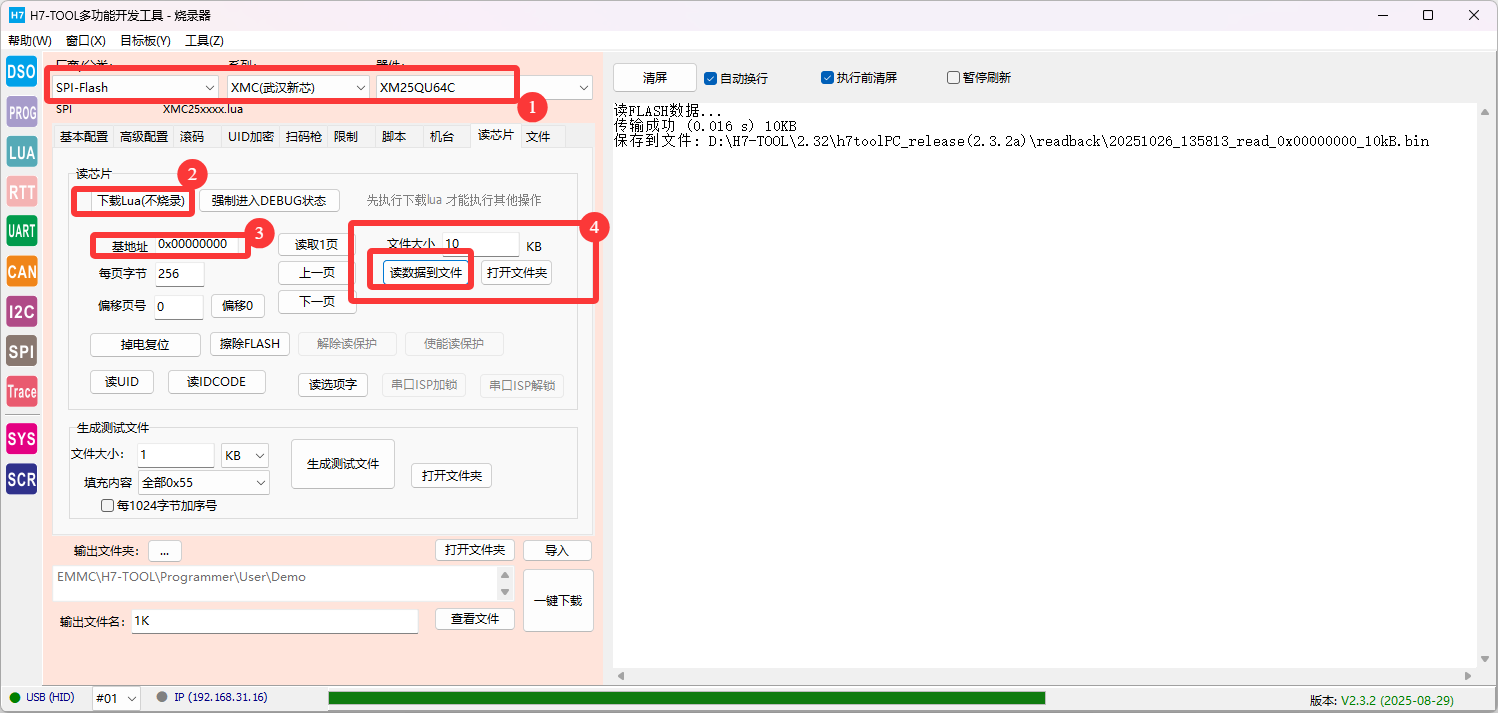

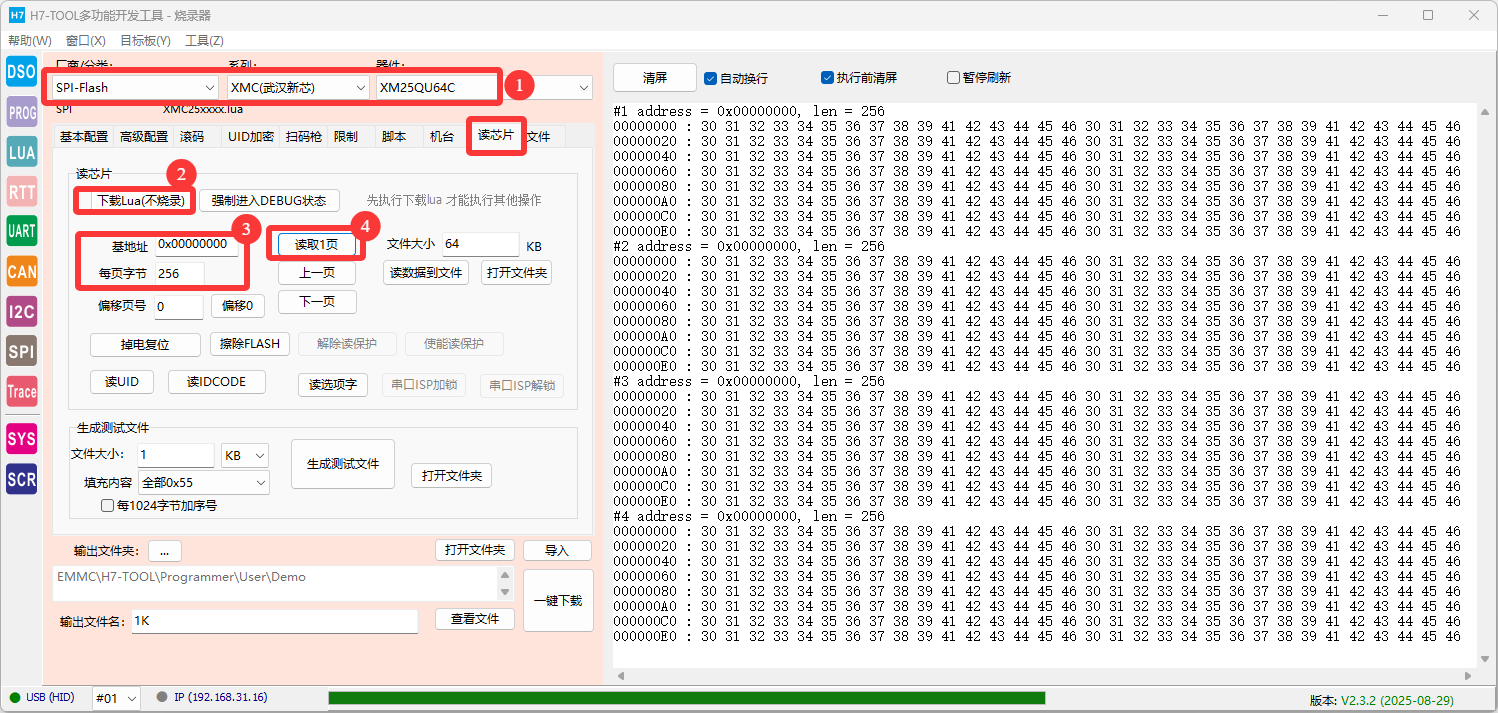

然后就可以读取了，比如我这里读取10KB

【I2C接口EEPROM读取】

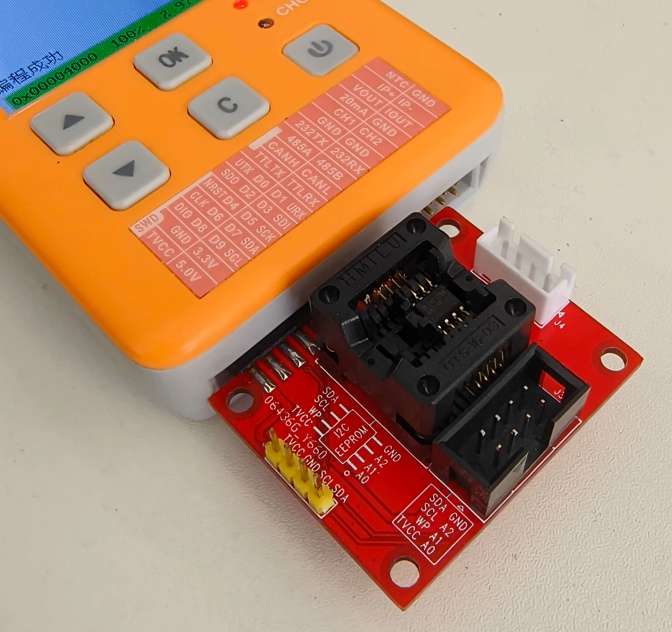

EEPROM读取仅做了单路，可以裸片读取，也可以读取目标板板载芯片
注意：如果读取目标板，目标板的主控芯片不可以控制EEPROM

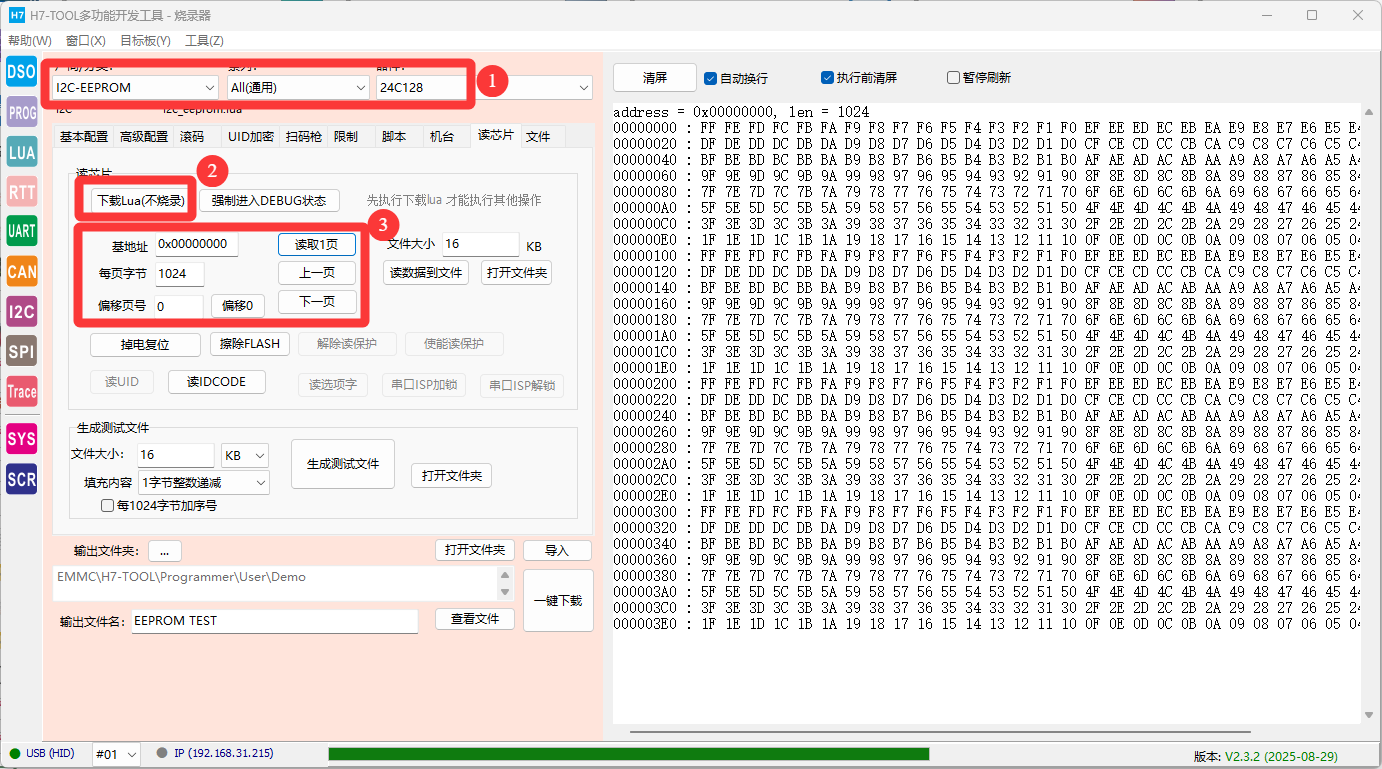

（1）LOG区读取

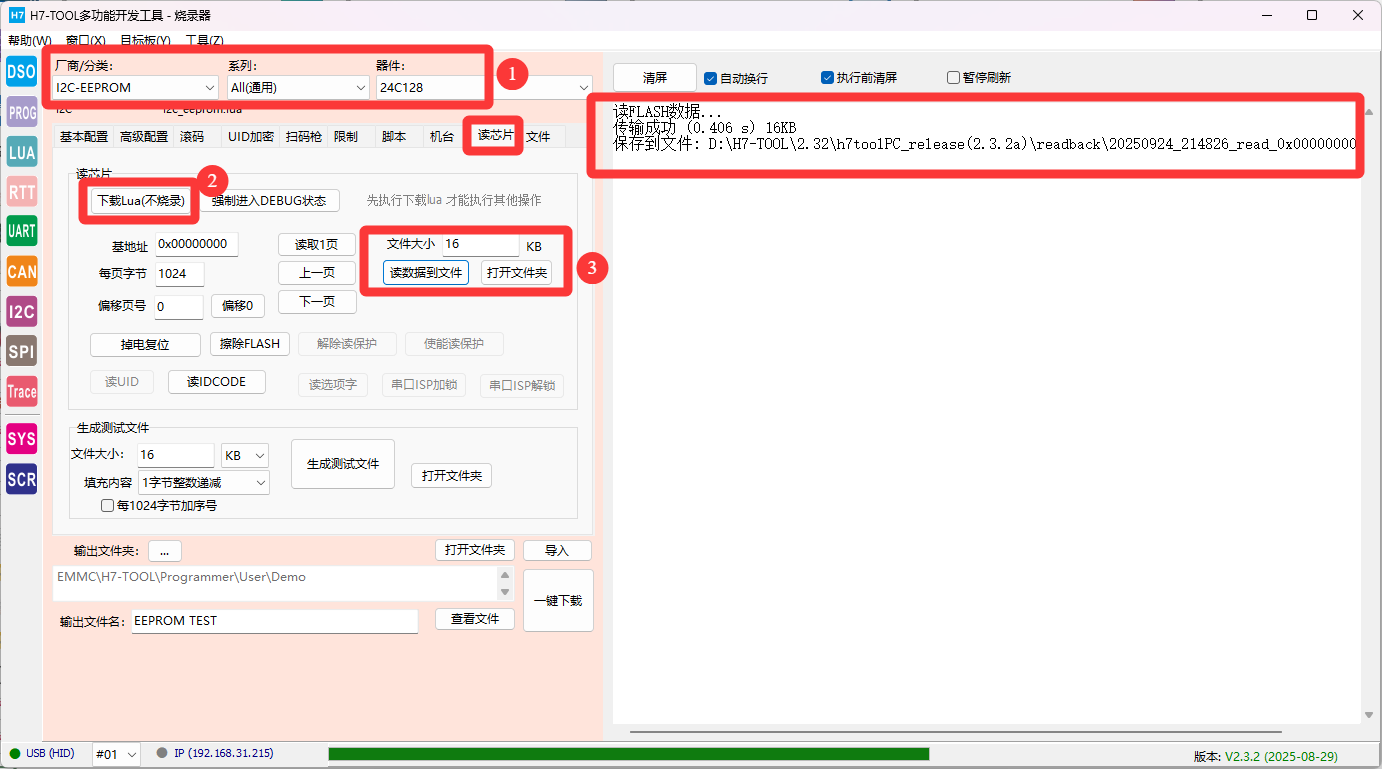

（2）整个器件内容全部读取出来

【离线读取程序保存到eMMC】

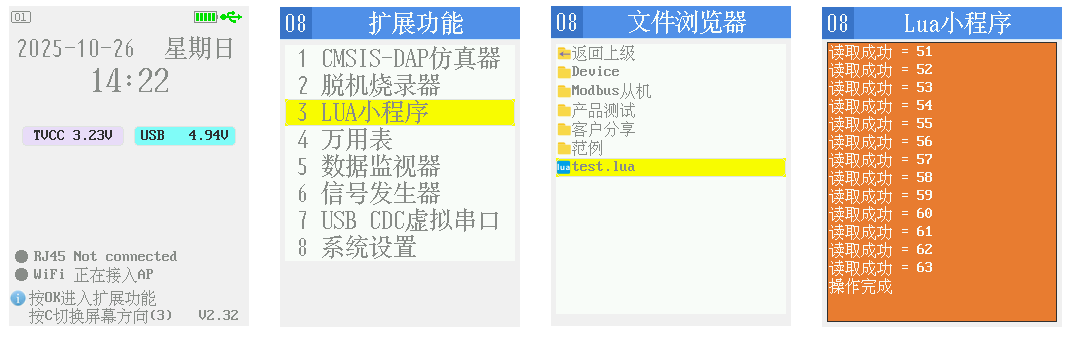

通过LUA小程序可以方便实现，比如我们读取地址0x08000000，读取32KB程序。

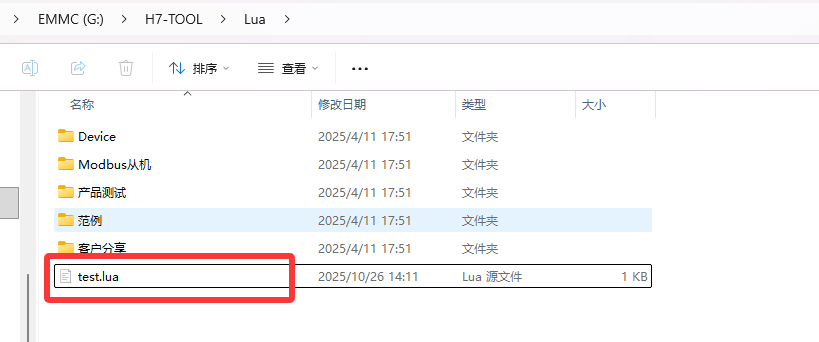

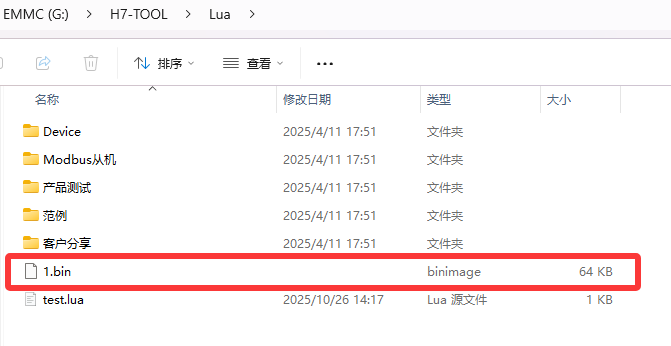

程序代码实现如下：每次读取的IKB，读取完成后存到eMMC的路径：0:/H7-TOOL/Lua/1.bin

local flashsize = 64 * 1024
local afunction printf(...)print(string.format(...))
enda = flashsize // 1024 -- 每次读取1KBpg_init()for i=0,a-1,1 dook,bytes = pg_read_mem(0x08000000 + i * 1024, 1024)if(ok == 1) thenf_write("0:/H7-TOOL/Lua/1.bin", i * 1024,  bytes)printf("读取成功 = %d", i) elsebreakprintf("读取失败 = %d", i)endendprintf("操作完成")

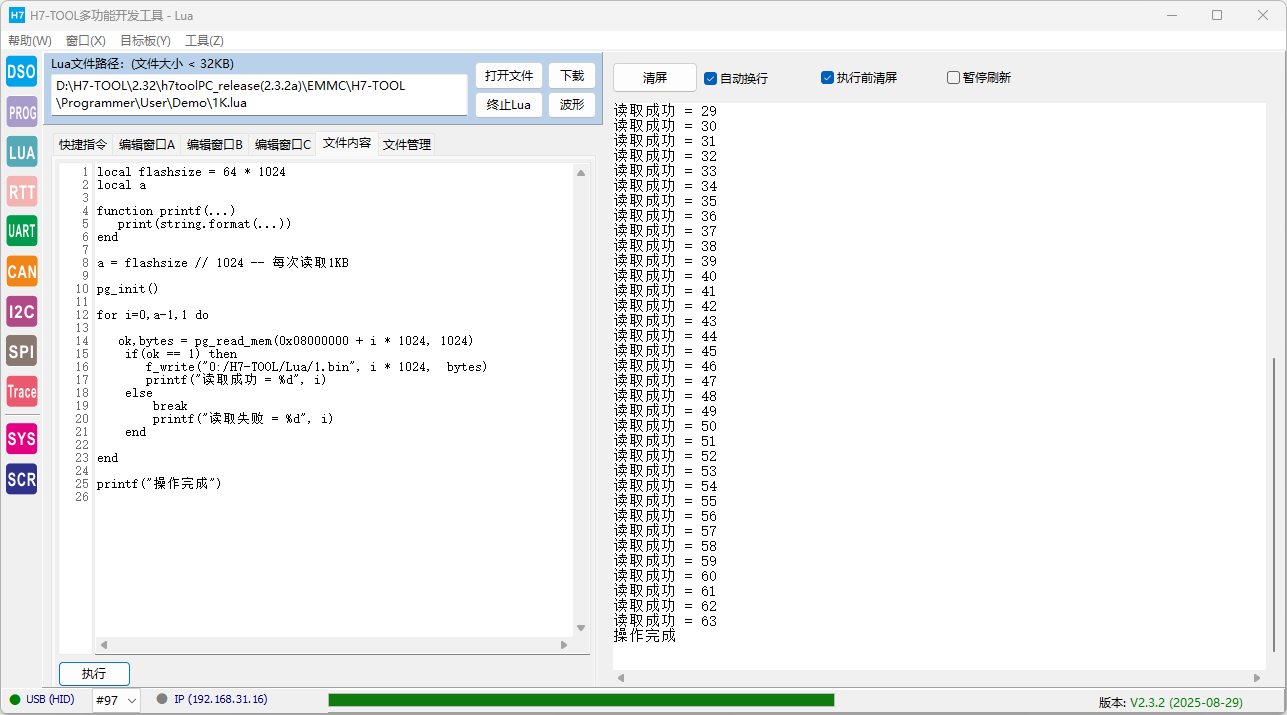

在线测试验证：
