S4.2.6.9 LTSSM 之 Disabled 状态
今天，继续学习LTSSM 状态机中的 Disabled 状态。
一，核心定义

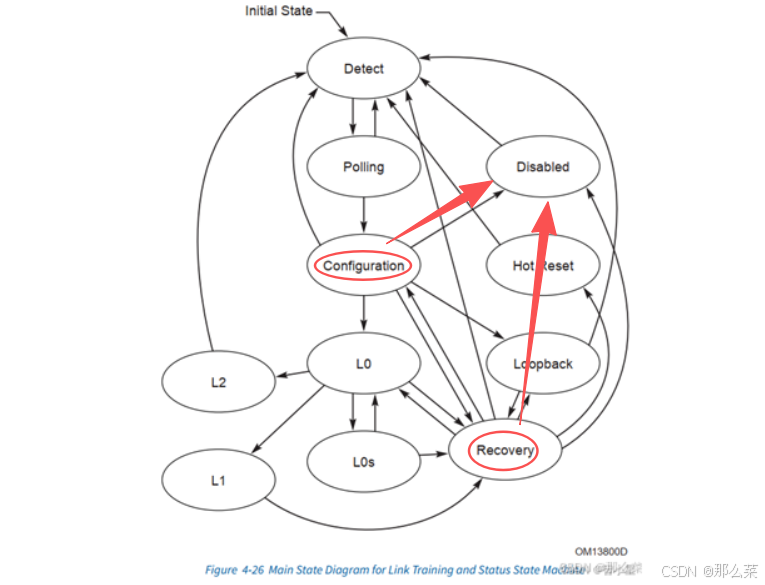

Disabled 状态是 PCIe 链路的一个非正常、非操作状态。其根本目的是逻辑上且电气上地“关闭”一条 PCIe 链路，使其无法进行任何数据通信。可以将其理解为在逻辑层面上执行了一次“物理断开”。从状态机的跳转图可以看到，仅有两个状态，
可以跳转到Disabled 状态：（1）configuration （2）Recovery 状态
二，主要特征与行为
当一条链路进入 Disabled 状态时，会发生以下事情：
-
电气空闲：链路上的发送器会进入低功耗的电气空闲 模式，停止发送任何有效的差分信号。
-
逻辑隔离：从协议栈的上层（事务层、数据链路层）来看，这条链路已经“消失”。所有通过该链路的通信都会中断。
