第六章：掩膜解码器

欢迎回来

在第五章：提示编码器中，我们看到了SAM-2如何理解你的具体指令（如点击或方框）。现在SAM-2已经能"看"到视觉世界（多亏了图像编码器）并"听懂"你的命令（通过提示编码器），接下来呢？它需要真正执行你要求的任务：绘制分割掩膜！

SAM-2的"艺术家"

想象你有一位技艺高超的艺术家，需要绘制一个特定对象。你向他们展示场景的照片（来自图像编码器的图像特征），并明确告诉他们要画什么以及在哪里画（来自提示编码器的提示嵌入）。艺术家随后综合所有信息，理解你的要求，并细致地绘制出目标对象。

掩膜解码器就是SAM2基础模型中的这位艺术家。它的主要工作是结合图像的高级视觉理解和你的提示指令，智能地**"绘制"实际的分割掩膜**，围绕你指定的对象。它还会给你一个评分，告诉你它对自己的绘制结果有多自信！

解决的问题

掩膜解码器解决的核心问题是**基于复杂的视觉信息和用户提供的提示，生成精确的像素级分割掩膜**。

它是连接AI对图像的内部理解与你的高级请求的桥梁，将抽象的数字转化为对象的具体轮廓。它确保当你点击一只猫时，你会得到一个漂亮且准确的仅包含猫的掩膜，而不是背景或其他对象的一部分。

概念

让我们探索掩膜解码器背后的关键思想：

信息整合：掩膜解码器是终极的混合器。它接收两种主要成分：
- 图像特征：来自图像编码器的整个图像的详细视觉理解。
- 提示嵌入：你的具体指令（如点击、方框或掩膜），由提示编码器转化为AI的语言。
Transformer"大脑"：掩膜解码器的核心是一个强大的神经网络，称为Transformer，具体来说是一个TwoWayTransformer。这个Transformer非常擅长让不同的信息（如图像特征和提示嵌入）“对话”。它找出你的提示与图像特征的关系，突出图像中与你的请求相关的部分。
特殊的绘制"令牌"：掩膜解码器使用特殊的数值"绘制工具"，称为掩膜令牌和IoU令牌。
- 掩膜令牌：这些就像不同的画笔或风格。Transformer处理这些令牌以及你的提示和图像特征，学习用它们生成不同的掩膜预测。SAM-2通常可以为同一对象生成几个略有不同的掩膜，以处理模糊情况（例如重叠对象）。
- IoU令牌：这是一个特殊令牌，模型用它预测每个生成掩膜的置信度分数。这个分数告诉你模型认为它的掩膜预测有多好（接近1.0的分数表示高置信度）。
掩膜上采样：Transformer在低分辨率表示上运行以提高效率。生成低分辨率掩膜后，掩膜解码器使用一系列上采样层（如ConvTranspose2d）将掩膜"放大"回输入图像的原始尺寸。这确保最终掩膜细节丰富且完美贴合。

掩膜解码器的使用方式

你不会直接在代码中调用MaskDecoder。相反，它是SAM2基础模型的重要内部组件，当你使用高级工具（如SAM2ImagePredictor）的predict()方法时会被激活。

让我们回顾第一章：SAM2图像预测器中的SAM2ImagePredictor示例，看看掩膜解码器在哪里发挥作用：

from sam2.sam2_image_predictor import SAM2ImagePredictor
from sam2.build_sam import build_sam2_hf
import numpy as np
from PIL import Image# 1. 加载核心SAM-2模型和预测器（如前几章所示）
sam_model = build_sam2_hf(model_id="facebook/sam2-hiera-large")
predictor = SAM2ImagePredictor(sam_model)# 2. 设置虚拟图像（图像编码器已内部处理）
my_image = np.zeros((256, 256, 3), dtype=np.uint8)
predictor.set_image(my_image)# 3. 提供提示（提示编码器已内部翻译）
point_coords = np.array([[128, 128]]) # 中心附近的点击
point_labels = np.array([1])         # 标签1表示前景# 此调用*内部*激活掩膜解码器！
masks, scores, low_res_masks_logits = predictor.predict(point_coords=point_coords,point_labels=point_labels,multimask_output=False # 我们要求一个主掩膜以简化
)print(f"预测掩膜形状：{masks.shape}")
print(f"掩膜的置信度分数（IoU）：{scores.item():.2f}")
print("掩膜解码器已成功绘制掩膜并给出置信度分数")

说明：当你调用predictor.predict()并传入point_coords和point_labels时，SAM2ImagePredictor会将这些与预计算的图像特征一起发送给SAM2Base Model。

在SAM2Base Model内部，掩膜解码器接收这些输入，处理它们，生成原始掩膜预测（low_res_masks_logits），并估计其质量（scores）。

SAM2ImagePredictor随后对这些原始输出进行后处理，给你最终的干净masks和scores。

幕后揭秘：掩膜解码器的工作原理

让我们揭开层层迷雾，了解掩膜解码器如何协调这一"绘制"过程。

工作流程

当SAM2ImagePredictor要求SAM2Base Model生成掩膜时，以下是掩膜解码器内部的简化操作：

输入到达：掩膜解码器接收处理后的image_embeddings（来自图像编码器）、image_pe（图像的位置编码）以及sparse_prompt_embeddings和dense_prompt_embeddings（来自提示编码器）。
准备Transformer输入：它为内部的TwoWayTransformer准备一组"令牌"。这些令牌包括iou_token（用于置信度预测）、mask_tokens（用于生成掩膜）和你的sparse_prompt_embeddings。它还将dense_prompt_embeddings和image_pe直接添加到image_embeddings中以丰富它们。
Transformer交互：所有这些输入被送入TwoWayTransformer。这个强大的组件执行多轮"注意力"计算，让提示信息影响图像特征，反之亦然。它有效地在图像特征中找到提示描述的对象。Transformer输出精炼后的令牌和图像特征。
生成掩膜系数：从精炼的mask_tokens（由Transformer输出）中，掩膜解码器使用小型神经网络（output_hypernetworks_mlps）生成"超网络系数"。可以将其视为绘制掩膜的具体笔触指令。
上采样与合并：同时，掩膜解码器使用output_upscaling网络获取精炼的图像特征并提高其分辨率。这些上采样后的图像特征就像一张高分辨率画布。生成的"超网络系数"随后与这张高分辨率画布结合，"绘制"出详细的low_res_masks。
预测置信度：精炼的iou_token（也由Transformer输出）被发送到iou_prediction_head（一个小型MLP）。这个头预测iou_predictions，即每个生成掩膜的置信度分数。
输出：掩膜解码器随后将这些原始masks和iou_predictions返回给SAM2Base Model，后者将它们传递给SAM2ImagePredictor进行最终调整和清理，然后呈现给你。

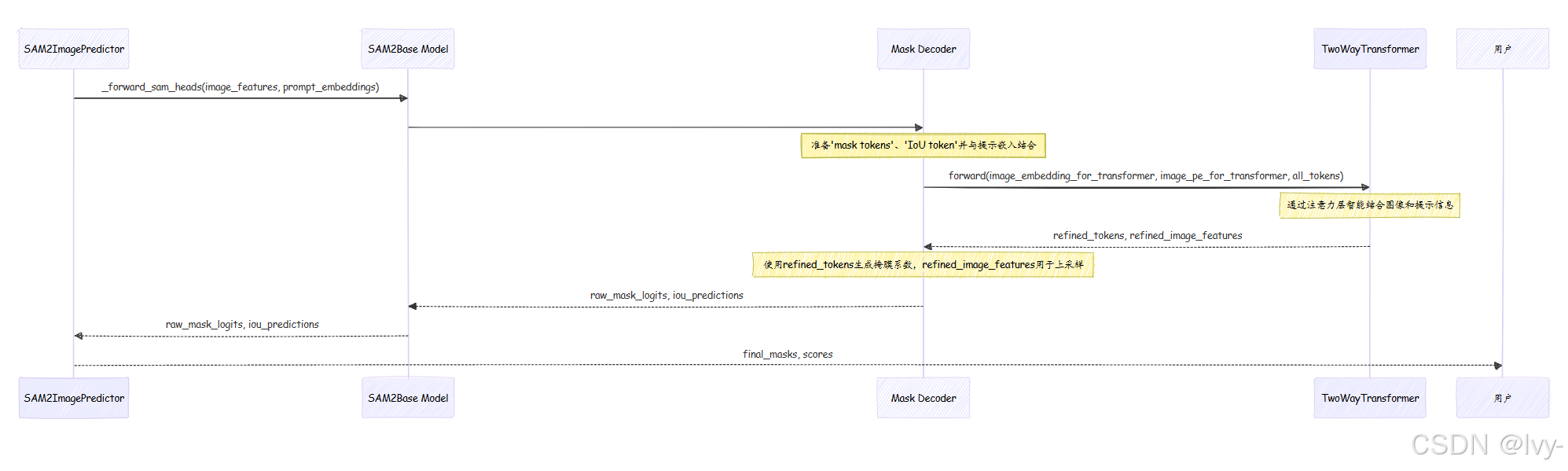

以下是此流程的简化序列图：

在这里插入图片描述

代码

在这里插入图片描述

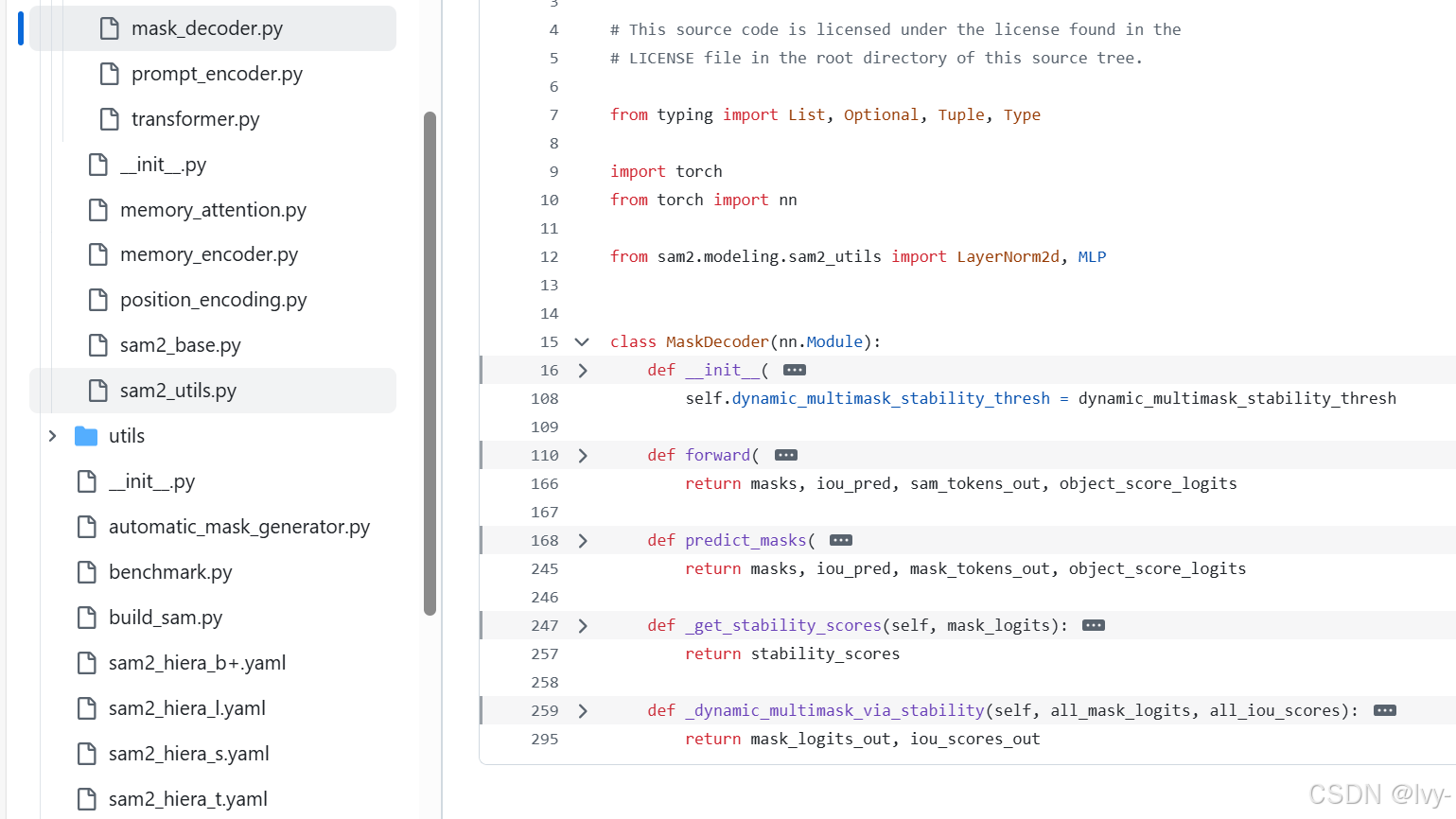

让我们看看sam2/modeling/sam/mask_decoder.py和sam2/modeling/sam/transformer.py文件中的关键部分，了解这些步骤如何实现。

掩膜解码器初始化（__init__）
当掩膜解码器创建时（作为SAM2Base Model的一部分），它会设置其主要组件：

# 摘自sam2/modeling/sam/mask_decoder.py（简化版）
class MaskDecoder(nn.Module):def __init__(self,transformer_dim: int,transformer: nn.Module, # 这是TwoWayTransformer！num_multimask_outputs: int = 3,# ... 其他参数 ...) -> None:super().__init__()self.transformer = transformer # 核心逻辑组合器self.iou_token = nn.Embedding(1, transformer_dim) # 用于置信度分数的特殊令牌self.num_mask_tokens = num_multimask_outputs + 1self.mask_tokens = nn.Embedding(self.num_mask_tokens, transformer_dim) # 用于绘制掩膜的特殊令牌self.output_upscaling = nn.Sequential( # 提高掩膜分辨率的网络nn.ConvTranspose2d(transformer_dim, transformer_dim // 4, kernel_size=2, stride=2),LayerNorm2d(transformer_dim // 4), # 帮助稳定训练nn.GELU(), # 激活函数nn.ConvTranspose2d(transformer_dim // 4, transformer_dim // 8, kernel_size=2, stride=2),nn.GELU(),)self.output_hypernetworks_mlps = nn.ModuleList( # 生成掩膜系数的网络[MLP(transformer_dim, transformer_dim, transformer_dim // 8, 3) for i in range(self.num_mask_tokens)])self.iou_prediction_head = MLP( # 预测置信度分数的网络transformer_dim, 256, self.num_mask_tokens, 3 # 示例维度)

说明：掩膜解码器初始化其核心self.transformer（混合器）。它还设置self.iou_token和self.mask_tokens，这些是学习到的特殊数值，作为Transformer生成置信度分数和各种掩膜输出的提示。

output_upscaling是一个小型神经网络，用于放大最终掩膜；
output_hypernetworks_mlps生成细粒度掩膜细节；
iou_prediction_head计算置信度。

MaskDecoder.predict_masks（核心逻辑）
这是掩膜生成真正发生的主要内部方法。由MaskDecoder.forward方法调用。

# 摘自sam2/modeling/sam/mask_decoder.py（简化版）
# 在MaskDecoder类内部
def predict_masks(self,image_embeddings: torch.Tensor,       # 来自图像编码器image_pe: torch.Tensor,               # 图像的位置编码sparse_prompt_embeddings: torch.Tensor, # 来自提示编码器（点/框）dense_prompt_embeddings: torch.Tensor,  # 来自提示编码器（掩膜输入）# ... 其他参数 ...
) -> Tuple[torch.Tensor, torch.Tensor]:# 1. 为Transformer的查询输入组合所有"令牌"# 包括IoU令牌、掩膜令牌和用户的稀疏提示output_tokens = torch.cat([self.iou_token.weight, self.mask_tokens.weight], dim=0)# 扩展令牌以匹配批次大小output_tokens = output_tokens.unsqueeze(0).expand(sparse_prompt_embeddings.size(0), -1, -1)tokens = torch.cat((output_tokens, sparse_prompt_embeddings), dim=1)# 2. 为Transformer的键/值输入准备图像特征和位置编码b, c, h, w = image_embeddings.shape # 获取图像尺寸src = image_embeddings + dense_prompt_embeddings # 将图像特征与密集提示结合pos_src = image_pe # 使用图像位置编码# 3. 重塑并运行核心TwoWayTransformer以混合所有信息# Transformer期望B x N_tokens x C，所以将HxW展平为N_tokenssrc_flat = src.flatten(2).permute(0, 2, 1) # B x (H*W) x Cpos_src_flat = pos_src.flatten(2).permute(0, 2, 1) # B x (H*W) x Chs, src_out = self.transformer(src_flat, pos_src_flat, tokens) # hs是令牌特征，src_out是注意力后的图像特征# 4. 分离Transformer输出的IoU和掩膜令牌iou_token_out = hs[:, 0, :] # 'hs'中的第一个令牌通常是IoU令牌mask_tokens_out = hs[:, 1 : (1 + self.num_mask_tokens), :] # 其余令牌是掩膜令牌# 5. 上采样精炼的图像特征（src_out）并生成掩膜预测# 将src_out重塑回类似图像的特征（B, C, H, W）src_out = src_out.transpose(1, 2).view(b, c, h, w)upscaled_embedding = self.output_upscaling(src_out) # 提高分辨率hyper_in_list = []for i in range(self.num_mask_tokens):# 每个掩膜令牌（来自mask_tokens_out）生成绘制掩膜的系数hyper_in_list.append(self.output_hypernetworks_mlps[i](mask_tokens_out[:, i, :]))hyper_in = torch.stack(hyper_in_list, dim=1) # 堆叠这些系数# 6. 将系数与上采样图像特征结合以"绘制"掩膜masks = (hyper_in @ upscaled_embedding.view(b, c, h * w)).view(b, -1, h, w)# 7. 使用IoU令牌预测置信度分数（IoU）iou_pred = self.iou_prediction_head(iou_token_out)return masks, iou_pred # 返回原始掩膜及其置信度分数

说明：此方法是核心。

它接收丰富的image_embeddings和dense_prompt_embeddings，将它们结合并重塑以供self.transformer使用。

它还将你的sparse_prompt_embeddings与特殊的iou_token和mask_tokens结合为Transformer的查询。
Transformer（self.transformer）随后混合所有这些信息，生成精炼的iou_token_out和mask_tokens_out。
mask_tokens_out被self.output_hypernetworks_mlps用于生成系数，随后与upscaled_embedding（来自self.output_upscaling）结合以"绘制"masks。
最后，iou_token_out被self.iou_prediction_head用于预测iou_pred（置信度分数）。

在这里插入图片描述

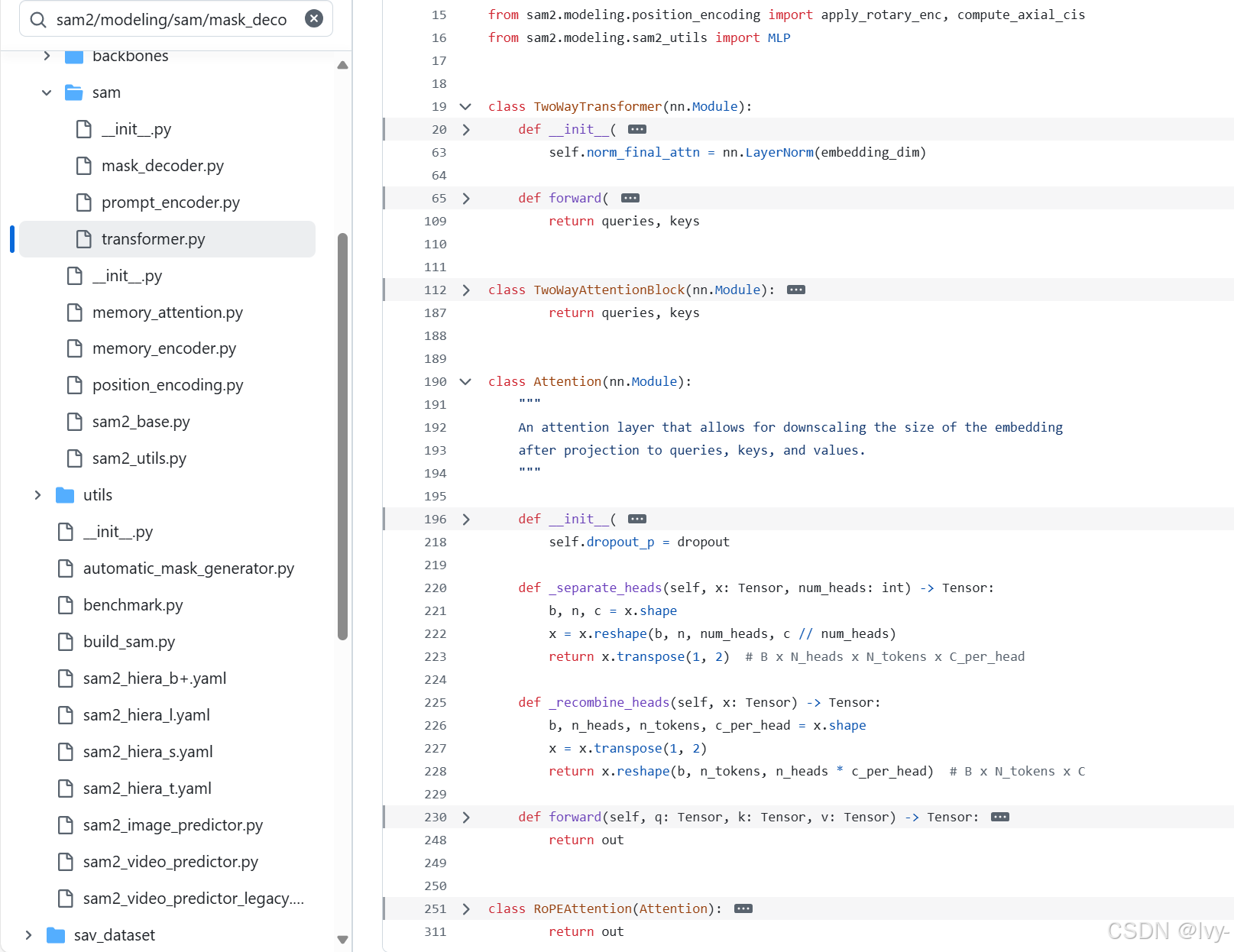

TwoWayTransformer.forward（掩膜解码器内部）
TwoWayTransformer是掩膜解码器内部的智能混合器。以下是其主forward方法的简化版：

# 摘自sam2/modeling/sam/transformer.py（简化版）
class TwoWayTransformer(nn.Module):# ... 初始化设置注意力层 ...def forward(self,image_embedding: Tensor, # 精炼的图像特征（来自图像编码器+密集提示）image_pe: Tensor,        # 图像的位置编码point_embedding: Tensor, # 所有组合令牌（IoU、掩膜、稀疏提示）) -> Tuple[Tensor, Tensor]:# 将image_embedding和image_pe从Bx(H*W)xC重塑为Bx(H*W)xC（已展平）# 'queries'是掩膜和提示令牌，'keys'是图像特征queries = point_embeddingkeys = image_embedding# 应用一系列Transformer块# 每层是一个TwoWayAttentionBlock，允许queries和keys交互for layer in self.layers:queries, keys = layer(queries=queries,     # 令牌keys=keys,           # 图像特征query_pe=point_embedding, # 令牌的位置信息key_pe=image_pe,     # 图像特征的位置信息)# 应用从令牌到图像特征的最终注意力层# ...（进一步注意力和归一化）...return queries, keys # 返回精炼的令牌和图像特征
